Как выставить зажигание на дизельном двигателе опель

Опубликовано: 02 Июл 2021Рубрика: Опель Вектра (Opel Vectra)Автор: editor

Регулировка зажигания дизельного двигателя – инструкция для решительных

Регулировка зажигания дизельного двигателя может производиться и самостоятельно. Для начала следует поднять крышку капота и зафиксировать ее на опорной стойке. Сверху слева на задней части двигателя необходимо найти маховик (массивное колесо), на корпусе кожуха которого расположено механическое устройство. Шток этого устройства требуется сначала приподнять и развернуть на 90 градусов, затем опустить в прорезь, которая находится на корпусе.

Теперь снимите грязезащитный щиток, для этого на кожухе маховика ключом 17 мм нужно открутить два болта (проще подобраться к этому месту из-под машины). В отверстие маховика через прорезь кожуха следует вставить металлический стержень и поворачивать коленвал двигателя. Направить его нужно слева направо, пока его ход не будет застопорен штоком фиксатора сверху.

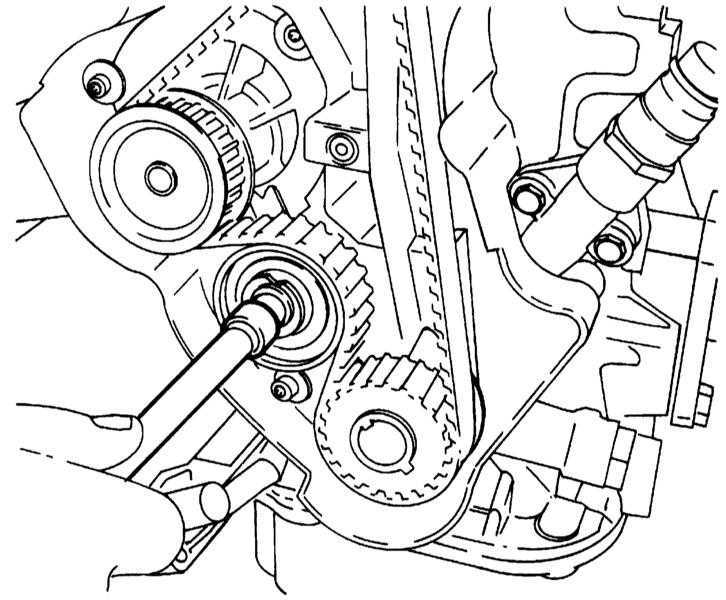

Теперь самое время посмотреть на вал привода насоса для горючего, он расположен сверху от развала блока цилиндров (ось, от которой ряды цилиндров расходятся). Если установочная шкала приводной муфты (фланца, который служит для передачи вращений от приводного вала) ТВНД повернута вверх, то в этом случае риску на фланце топливного насоса следует совместить с нулевой меткой привода и затянуть два крепежных болта. Если установочная шкала приводной муфты не повернута вверх, тогда потребуется приподнять стопор, а коленвал двигателя повернуть на один оборот, и следом все вышеперечисленные действия необходимо повторить в том же порядке.

Как только болты приводной муфты затянули, нужно поднять вверх стопор маховика, повернуть на 90 градусов и опустить в паз. На кожухе маховика снизу можно вернуть на свое место грязезащитный щиток (крепится болтами). Теперь капот автомобиля пора закрыть, работа закончена. Остается завести автомобиль и проверить четкость срабатывания системы.

Communities › Opel Frontera Club › Blog › Установка впрыска 2.3.

Всем привет! Пытаюсь правильно установить впрыск, точнее для начала ТНВД правильно установить… Перечитал дофига всего и везде по разному пишут…Вы скажете там все просто, соглашусь, но мне нужно только один раз показать или очень хорошо объяснить, тогда я сам буду понимать как там все просто.И так начну задавать вопросы…1. Установка ТНВД.1.1 Определение положения Метки.Ставим ВМТ на маховике(на распредвале метка снизу). затем откручиваем КВ назад до метки Р на маховике. Снимаем ТНВД, смотрим со стороны привода, вращая ПРОТИВ часовой стрелки ключом на 19 подводим метку на шестерне к штуцеру 4-го цилиндра. А вот тут начинается самое интересное… читал что нужно поставить метку в «конец свободного хода(когда нет сопротивления на поднятие плунжера) максимально близко к штуцеру 4-ой форсунки». Но у меня это получается как-то не так…Вот картинку нарисовал(но форуме видел похожую, но никто по ней комментариев не дал)

1.2 Крепление насоса.Допустим мы определились в какую точку нам ставить метку и уже готовы засунуть ТНВД на место, но вот незадача, опять таки в разных местах пишут по разному, даже о вот такой мелочи.

Вариант А — шпильки на насосе должны стоять по центруВариант В — «до упора по часовой стрелке» или в правой части внутреннего крепления(ближе к двигателю) и в левой наружного. При такой установке мы сможем в будущем только «сделать по раньше» момент впрыска путем поворота ТНВД, правильно?Вариант С — зеркальный для В.

Что же выбрать? логично конечно вариант А, но зачем в других местах пишут по иному? и скорей всего это связано с пунктом 1.1, но тогда для какого варианта в пункте 1.1, соответствует вариант в этом пункте?

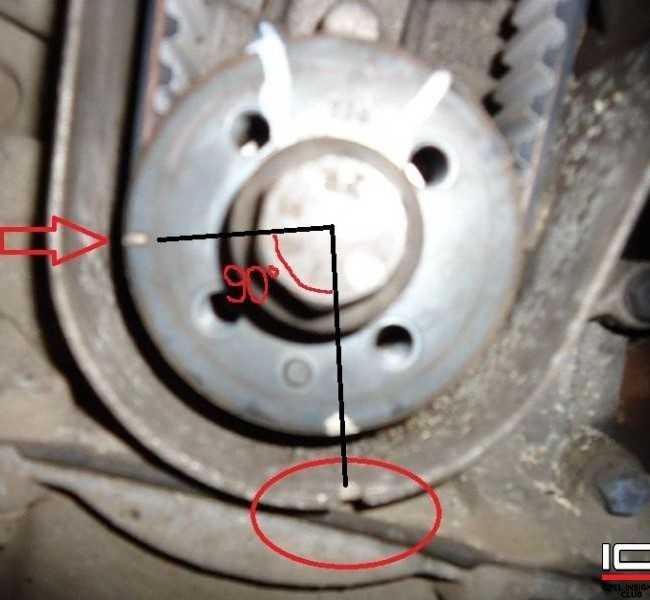

Ну а теперь самое интересное.2. Установка момента впрыска.Начинаю описывать как я понял и попутно задаю вопросы. Предположим что ЧИ мы уже установили.2.1 Установка МТ.Как я понял впрыск выставляется по 1 цилиндру(метка на маховике Р, точка на распредвалу в верхней части(12гр от вертикали)). И сразу вопрос: а чем отличается от 4-го цилиндра? почему нельзя по нему ставить? Там что другое значение? Очень интересно…2.2 Установка нуля на ЧИ.Тут тоже не все так просто, кто то говорит что ноль это положение при метке Р и мол довернув до ВМТ вы и получите 0.85, но другие советуют крутить НАЗАД КВ, и когда стрелка на ЧИ перестанет двигаться это и будет нулем. Мне кажется что все это опять же вытекает из 1.1, от того в каком месте мы поставим метку и будет зависеть где будет ноль. Если мы поставим в точке А, то логично что нуль будет в метке Р, а если поставим в любом месте на красной зоне(зоне сопротивления плунжера), то придется «отматывать» назад и искать нуль… Соответственно вопрос — как правильно поступить в этом случае?2.3 Установка заветного числа 0.85Ну и итог всех операций должен быть такой, что при МТ 1-го цилиндра, на ЧИ у нас появится число 0.85. И тут можно предположить — что все зависит от предыдущих операций, но все же хотелось бы внести ясность

Не важно в каком месте у нас стояли все метки до этого, а важно лишь чтобы плунжер при ВМТ 1 цилиндра «поднимался» на 0.85? то есть все что я писал по сути не так важно, и пофиг в каком месте будет метка главное чтобы «где-нибудь в районе штуцера первой форсунки» и ЧИ показал 0.85(при правильно установленном нуле)?Спасибо кто прочитал, и еще большее спасибо кто поможет)

6.3.2. Проверка и регулировка установок моментов впрыска топлива

Не допускайте попадания
внутрь системы питания грязи и влаги!

Некоторые регулировочные
элементы и разъемы насоса могут быть опломбированы производителем путем
закрашивания или установки проволочной защиты, устранение которой приводит
к нарушению гарантийных обязательств.

Двигатели 1.7 л SOHC

Момент впрыска топлива вычисляется ECM на основании анализа информации, поступающей
от различных датчиков. Проверка может быть произведена только с применением
специального диагностического оборудования и ее выполнение должно быть поручено
специалистам автосервиса.

Двигатели 1.7 л DOHC

Хотя на этих двигателях момент впрыска устанавливается с помощью ECM, замена
ТНВД влечет за собой необходимость установки базовых значений моментов впрыска.
Полная проверка может быть произведена только с применением специального диагностического
оборудования и ее выполнение должно быть поручено специалистам автосервиса.

ПОРЯДОК ВЫПОЛНЕНИЯ

Если еще не проделали это, снимите впускной воздуховод с воздухоочистителем (см. Снятие и установка компонентов впускного воздушного тракта). Также снимите верхнюю крышку привода ГРМ (см. Главу Двигатель). Выверните крепежные болты и снимите топливные трубки форсунок. Составители настоящего Руководства считают, что необходимо вывернуть крепежный болт (см. Главу Двигатель) и сдвинуть назад сборку маслоохладителя с целью обеспечения адекватного доступа к ТНВД, — приготовьтесь к сбору проливаемого топлива. Приведите коленчатый вал в положение 45° перед ВМТ поршня первого цилиндра (см. Главу Двигатель).
Выверните центральный винт прокачки, расположенный между штуцерами соединений четырех топливных трубок в задней части ТНВД.
Вверните насадку в заднюю часть насоса и установите циферблатный измеритель плунжерного типа, — данные инструменты (Opel КМ-798) должны иметься в распоряжении каждого дизелиста. Обнулите измеритель в положении хода плунжера, и надежно затяните стопорную гайку/ болт насадки.
Медленно вращая коленчатый вал в обоих направлениях, по показаниями измерителя определите нижнюю точку хода (НМТ). Добившись требуемого результата, обнулите измеритель. Медленно проворачивая коленчатый вал по часовой стрелке, добейтесь совмещения установочной метки шкива коленчатого вала с ответным указателем (положение ВМТ конца такта сжатия поршня первого цилиндра — см. Главу Двигатель). Проверьте снятое измерителем значение хода плунжера с требованиями Спецификаций. В случае необходимости ослабьте передние гайки и задние болты крепления насоса и, плавно поворачивая корпус насоса, добейтесь требуемого результата. Разворачивание насоса к двигателю приводит к снижению показаний, от двигателя — к увеличению. Добившись удовлетворительного результата, затяните передние гайки и задние болты с требуемым усилием. Поверните коленчатый вал на одну или три четверти оборота в нормальном направлении (по часовой стрелке), установите плунжер насоса в НМТ (см. выше п.7), затем обнулите измеритель. Медленно вращая коленчатый вал по часовой стрелке, добейтесь совмещения установочной метки на его шкиве с указателем (ВМТ поршней 1-го и 4-го цилиндров). Повторите проверку величины хода значения хода плунжера ТНВД. Если требуется корректировка, ослабьте гайки и болты крепления насоса и повторите процедуру (см. выше пп.9—10). Определив точное значение величины хода плунжера насоса (а, значит, и момент впрыска) выверните насадку и снимите измеритель. Установите центральный винт прокачки. Восстановите исходное подсоединение топливопроводов, — проследите, чтобы штуцерные гайки были затянуты с требуемым усилием. Если снимали, установите на место корпус маслоохладителя и затяните болт его крепления. Установите верхнюю крышку привода ГРМ, воздухоочиститель и впускные воздуховоды. «Прокачка» топливной системы производится автоматически, хотя процедура запуска двигателя может отнять несколько больше времени, чем обычно. Проверьте двигатель на наличие признаков развития утечек.

Двигатели 2.0 л

Как выставить зажигание на дизельном двигателе опель

Турба

Группа: New Сообщений: 641 Регистрация: 2.9.2008 Из: г. Минск, ул. Брыля, 21 Пользователь №: 9658 контакте: vovo4ka91 Имя: Владимир

Омега Б 2.0 X20XEV

Я сейчас выставляю зажигание в Вектре А 89 года, 1.7 дизель немец. Насос Bosch VE . Точно такой же как и в моем кадете 1.6D только в Вектровском стоит дополнительный клапан какой-то сбоку. По книжке там надо выкручивать болт между трубками на выходе из ТНВД, вкручивать туда МИКРОМЕТР (Предварительно выставив всё по меткам), и стрелка Микрометра должна показать положение ТНВД — в книжке написаны нужные цифры, если они отличаются от нужного, ТРЕБУЕТСЯ :

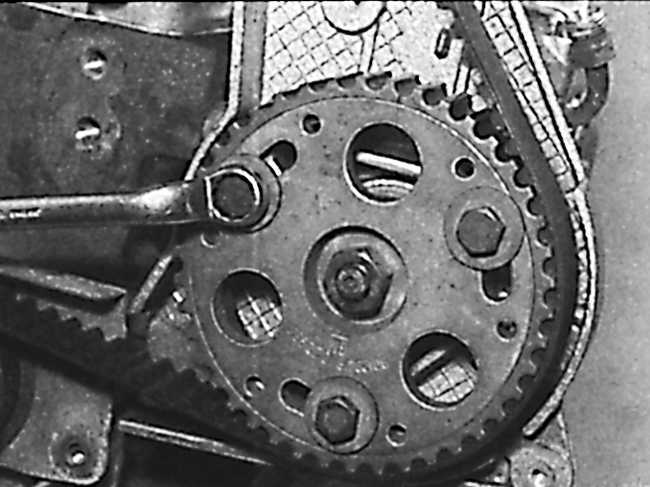

1. На натянутом конечно ремне ГРМ приоткрутить 3 болта на звёздочке ТНВД (она состоит из 2 частей), потом ставить в отверстие отвертку или зубило или ещё что-нибудь и молотком постукивая проворачивать аккурантно на миллиметры в нужную сторону внутреннюю часть звёздочки ТНВД пока показания МИКРОМЕТРА не достигнут ИДЕАЛА. 2. При этом ремень ГРМ останется на месте, А ТНВД относительно всех меток изменит свой момент впрыска. Затем хорошо зажать 3 болта на звёздочке, хажать ТНВД. Попробывать завезти, и затем ещё раз проверить Микрометром выставив на метки всё.

P.S. Моя Вектра вообще не заводится после капиталки ((((( Пробывали на верёвке, тягали тагали тягали тягали. и потом при полном нажатии педали газа. начала БУБУБУ говорить. но не реагировала на ГАЗ вообще, как только отпустил педаль сразу заглохла. Только вот не могу МИКРОМЕТР нигде найти, а на СТО ехать впадлу )))

В кадете 1.6 дизель должна быть такая же схема .

Настройка зажигание опель зафира

Opel Zafira (2019 год). Неправильная регулировка угла опережения зажигания

Что такое угол опережения Момент зажигания, как правило, определяют по положению коленчатого вала в соответствии с его положением относительно ВМТ. Что касается обозначения, то это – градус до ВМТ. Из этого и следует вывод о том, что данный угол называется углом опережения зажигания. Если же момент зажигания сдвигается от ВМТ, то угол увеличивается, то есть зажигание становится ранним. Если же он, наоборот, сдвигается к ВМТ, то угол, соответственно, уменьшается, а зажигание считается поздним.

То, какой угол опережения зажигания будет действенен, зависит от множества факторов: 1 Скорость вращения коленчатого вала: чем большее количество оборотов он осуществляет, тем раньше воспламенение топливно-воздушной смеси необходимо для того, чтобы достичь пика максимального уровня давления в нужной для этого точке. 2 Температура: чем она ниже для двигателя и смеси, тем, соответственно, будет ниже и реакция окисления, в результате чего угол должен быть более ранним и наоборот. 3 Нагрузка на двигатель: чем она больше, тем и более высокий уровень в цикличном наполнении цилиндра, как результат – необходимость меньшего угла зажигания для того, чтобы не допустить детонацию (непредсказуемый взрыв в двигателе).

Признаки неправильной регулировки угла опережения зажигания

-Потеря уровня мощности; -Потеря уровня приемистости; -Осуществление автомобилем неустойчивого холостого хода; -Некий провал, если надавливать на педаль «газа», а также возникновение стука пальцев; -Проблемы при попытках запуска двигателя; -Невозможность автомобиля развивать обороты максимального уровня; -Повышенный уровень расхода топлива; -Возникновение выстрелов в карбюратор или глушитель; -Перегрев мотора; -Детонация двигателя после прекращения его работы.

Проверка настройки угла опережения зажигания

Чтобы проверить, какой угол опережения зажигания был выставлен и является ли он правильным, нужно руководствоваться такими признаками: -Никаких «провалов» в работе прогретого двигателя не должно ощущаться при его холостом ходу. -Краткая детонация (около 3-5 секунд) должна присутствовать, если резко надавить на педаль газа, при этом движение должно происходить на максимально ровном участке дороги при факте четвертой передачи и скорости движения около 50 км/ч. Другими словами – должен быть слышен стук пальцев. Если такого не наблюдается, то было установлено слишком позднее зажигание, если же это есть, но не может никак пройти, то раннее. Откорректировать ситуацию можно при помощи небольших вращений трамблера в разные стороны, после чего проверку надо произвести еще раз до получения оптимальных результатов.

Последствия неправильно выставленного угла зажигания

ОТ правильного момента зажигания зависит не только мощность и расход горючего. Если искра на свече зажигания образуется раньше положенного времени, тогда давление расширяющихся газов начинает противодействовать поднимающемуся в ВМТ поршню (раннее зажигание). Воспламенение рабочей смеси после того, как поршень начал двигаться из ВМТ вниз, приводит к тому, что высвобождающаяся энергия топлива «догоняет» поршень и попадает в выпуск, а не совершает полезную работу (позднее зажигание).

Признаки раннего зажигания проявляются в виде следующих симптомов: -появление металлического звонкого призвука во время работы двигателя, который локализуется в области блока цилиндров; —плавают обороты холостого хода, двигатель работает нестабильно; -после нажатия на «газ» возникает пауза, двигатель не «тянет» и перерасходует топливо;

Позднее зажигание также наносит ощутимый вред двигателю. Сгорание смеси в данном случае происходит в условиях понижения давления и увеличения объема в цилиндре ДВС. Нарушается сам процесс горения топливно-воздушной смеси, которая догорает во время рабочего хода поршня. В результате признаками позднего зажигания являются: -двигатель теряет мощность, для разгона нужно сильно давить на газ; -отмечается значительное повышение расхода топлива; -мотор сильно коксуется отложениями и нагаром; -неправильное сгорание смеси ведет к перегреву двигателя;

Источник

Насос-форсунки

Насос-форсунки можно считать отдельной веткой в дизельных системах питания, поскольку в конструкции ТНВД как таковой не используется.

Особенность этой системы заключена в том, что форсунка и плунжерная пара объединены в единую конструкцию. Привод секции этого топливного узла осуществляется от распределительного вала.

Примечательно, что такая система может быть как полностью механической (управление впрыском осуществляется рейкой и регуляторами), так и электронной (используются электромагнитные клапаны).

Насос-форсунка

Некой разновидностью этого типа впрыска является использование индивидуальных насосов. То есть для каждой форсунки предусматривается своя секция, приводимая в действие от распределительного вала. Секция может располагаться непосредственно в ГБЦ или быть вынесенной в отдельный корпус. В такой конструкции используются обычные гидравлические форсунки (то есть, система механическая). В отличие от впрыска с ТНВД, магистрали высокого давления – очень короткие, что позволило значительно увеличить давление. Но такая конструкция особого распространения не получила.

К положительным качествам насос-форсунок питания можно отнести:

Значительные показатели создаваемого давления (самые высокие среди всех используемых типов впрыска);
Небольшая металлоемкость конструкции;
Точность дозировки и реализации многократного впрыска (в форсунках с электромагнитными клапанами);
Возможность работы двигателя при отказе одной из форсунок;
Замена поврежденного элемента не сложная.

Но имеются в таком типе впрыска и недостатки, среди которых:

Неремонтопригодность насос-форсунок (при поломке требуется их замена);
Высокая чувствительность к качеству топлива;
Создаваемое давление зависит от оборотов двигателя.

Насос-форсунки получили широкое распространение на коммерческом и грузовом транспорте, а также эту технологию использовали некоторые производители легковых авто. Сейчас она не очень часто используется из-за высокой стоимости обслуживания.

С насосом распределенного типа

ТНВД распределенного впрыска стала следующим этапом в развитии систем питания дизельных агрегатов.

Изначально такая система была тоже механической и отличалась от описанной выше лишь конструкцией насоса. Но со временем в ее устройство добавили систему электронного управления, которая улучшила процесс регулировки впрыска, что позитивно сказалось на показателях экономичности мотора. Определенный период такая система вписывалась в стандарты экологичности.

Особенность этого типа впрыска сводилась к тому, что конструкторы отказались от использования многосекционной конструкции насоса. В ТНВД начала использоваться всего одна плунжерная пара, обслуживающая все имеющиеся форсунки, количество которых варьируется от 2 до 6. Для обеспечения подачи топлива на все форсунки, плунжер совершает не только поступательные движения, но еще и вращательные, которые и обеспечивают распределение дизтоплива.

ТНВД с насосом распределенного типа

Позже эта система добавилась новым типом насоса – роторным, у которого устанавливаются несколько плунжеров, но распределенная подача осталась. Это позволило увеличить создаваемое насосом давление.

К положительным качествам таких систем относились:

Малые габаритные размеры и масса насоса;
Лучшие показатели по топливной экономичности;
Использование электронного управления повысило показатели системы.

К недостаткам же системы с насосом распределенного типа относятся:

Небольшой ресурс плунжерной пары;
Смазка составных элементов осуществляется топливом;
Многофункциональность насоса (помимо создания давления он еще управляется подачей и моментом впрыска);
При отказе насоса система прекращала работать;
Чувствительность к завоздушиванию;
Зависимость давления от оборотов двигателя.

Широкое распространение такой тип впрыска получил на легковых авто и небольшом коммерческом транспорте.

Рейтинг

( Пока оценок нет )

Добавить комментарий

Как выставить зажигание на дизельном двигателе опель

Опубликовано: 02 Июл 2021Рубрика: Опель Корса (Opel Corsa)Автор: editor

Opel Astra H manual

Предупреждение. На вашем автомобиле установлена микропроцессорная система зажигания (МПСЗ) высокой энергии. К высоковольтным проводам подводится напряжение примерно 15 000 В, и хотя при малой величине тока оно не опасно для жизни, возможный удар током при проверке системы зажигания может привести к тяжелым последствиям. Поэтому, если вы беретесь за высоковольтный провод при включенном зажигании, воспользуйтесь толстой резиновой перчаткой или в крайнем случае пассатижами с изолированными ручками.

Полезный совет. Перед проверкой системы зажигания установите рычаг переключения передач в нейтральное положение и оставьте включенным стояночный тормоз.

1. Проверьте затяжку винтов крепления модуля зажигания, так как она определяет плотность посадки наконечников модуля на свечи. 2. Проверьте исправность низковольтной цепи модуля зажигания.

3. Если низковольтная цепь катушки зажигания исправна, проверьте наличие искры на свечах зажигания. Снимите модуль зажигания и опять присоедините к нему колодку жгута проводов.

4. Вставьте в наконечники модуля запасные свечи зажигания и присоедините их корпуса, к примеру, проводом для пуска двигателя от постороннего источника тока к «массе» автомобиля (например, к проводу, присоединенному к отрицательной клемме аккумуляторной батареи). Попросите помощника провернуть стартером коленчатый вал двигателя.

Предупреждения. Надежный контакт корпуса свечи с «массой» обязателен, так как при появлении дополнительного искрового промежутка, большего, чем зазор между электродами свечи, возможно повреждение блока системы управления двигателем или высоковольтной цепи модуля зажигания. Указанную проверку проводите не более пяти секунд, чтобы не повредить нейтрализатор отработавших газов в результате попадания в него несгоревшего в цилиндрах двигателя бензина.

5. Если искры нет ни на одном высоковольтном выводе модуля, проверьте, не перегорела ли плавкая вставка ¹20 в монтажном блоке, расположенном в подкапотном пространстве. Если вставка перегорела, замените ее и пустите двигатель.

Предупреждение. Не устанавливайте плавкие вставки, рассчитанные на больший номинальный ток, это может привести к повреждению электрооборудования и даже к пожару.

6. Если искры нет, замените модуль зажигания новым (см. Снятие и установка модуля зажигания Опель Астра h). Если искра есть, но двигатель не заводится, замените свечи зажигания новыми. Можно предварительно также попробовать установить неновые, но проверенные, с «рабочей машины». 7. Если и после этого двигатель не заводится, проверьте исправность системы управления двигателем (см. Неисправности системы впрыска топлива Опель Астра h).

Источник

Communities › Opel Frontera Club › Blog › Установка впрыска 2.3.

Положения распределительного вала (датчик фаз)

Обычно в моделях Вектра ДПРВ работает без нареканий, но и в его работе могут проявиться неисправности. О выходе из строя регулятора свидетельствует нестабильная работа силового агрегата, проблемы с запуском мотора, а также повышенный расход горючего. Также о неработоспособности регулятора водитель может быть предупрежден индикатором Check, появляющимся на приборной панели.

При обнаружении неисправностей необходимо произвести замену устройства:

Сначала производится отключение устройства и снимается патрубок, после чего необходимо демонтировать воздушный фильтр с соответствующим контейнером.
Затем следует открутить три винта, фиксирующие подушки. На этом этапе надо быть осторожным, чтобы не повредить магистрали системы кондиционирования. После этого выкручивается еще один болт, затем крепление можно отодвинуть в сторону.
Убрав защиту, подложите ветошь, чтобы не допустить потери винта-звездочки. Открутите болт.
Извлеките контроллер и отключите провод. Замените его на новый. Диагностику нужно проводить после подключения всех регуляторов (автор видео — Александр Дмитриев).

Насос-форсунки

Насос-форсунка

К положительным качествам насос-форсунок питания можно отнести:

Значительные показатели создаваемого давления (самые высокие среди всех используемых типов впрыска);
Небольшая металлоемкость конструкции;
Точность дозировки и реализации многократного впрыска (в форсунках с электромагнитными клапанами);
Возможность работы двигателя при отказе одной из форсунок;
Замена поврежденного элемента не сложная.

Но имеются в таком типе впрыска и недостатки, среди которых:

Неремонтопригодность насос-форсунок (при поломке требуется их замена);
Высокая чувствительность к качеству топлива;
Создаваемое давление зависит от оборотов двигателя.

Холостого хода

Если регулятор холостого хода или РХХ выходит из строя, водитель сможет узнать об этом по нестабильной работе двигателя. Иногда мотор может произвольно глохнуть.

Для замены клапана холостого хода сделайте следующее:

Демонтируйте резиновую гофру, которая идет от дроссельного узла до воздушного фильтра, но перед этим отключите всю проводку и освободите патрубок, подключенный к бачку с антифризом.
Сняв гофру, вы можете увидеть дроссель, к которому поперек прикручен датчик холостого хода.
Далее, следует выкрутить и произвести демонтаж этого клапана. Чтобы сделать это, отключите разъем на торце, рядом с крышкой, а затем, используя шестигранник, выкрутите клапан из места монтажа. Если у вас стоит не штатный клапан, то понадобится гаечный ключ соответствующего размера.
Далее, нужно разъединить сам клапан вместе с дросселем. Демонтируйте РХХ и поменяйте его на новый.

Как настроить моновпрыск самому

Сегодня на дорогах СНГ можно встретить различные модели с инжекторным двигателем и карбюраторные автомобили. Намного реже встречаются машины с так называемым моноинжектором или моновпрыском, так как указанный тип ДВС является ранней разработкой, выступая переходным решением от карбюратора к привычному инжектору.

Что касается моновпрыска, такая система использовалась в конструкции немецких автомобилей конца 80-х. Например, моноинжектор стоит на версиях хорошо известной модели Audi 80, популярного Volkswagen B3 и т.д. Также моноинжектор встречается на многих моделях японских авто. Далее мы поговорим об устройстве и принципах работы моновпрыска, а также рассмотрим, как настроить систему моновпрыска своими руками.

Катушка зажигания Opel Vectra A

Общие сведенияПредупреждение

Для проверки катушки зажигания необходимо использовать омметр.

СнятиеРасположение катушки зажигания на моделях 1,6 л

Стрелкой отмечено расположение октан-корректора.

Отсоединение от катушки зажигания электрического разъема на модели 2,0 л

Общие сведения

1. Катушка зажигания цилиндрической формы болтами прикреплена к внутренней поверхности левого крыла около верхнего крепления стойки передней подвески. На моделях 14 NV, 16 SV и 18 SV на кронштейне катушки зажигания крепится коммутатор (см. рис. Расположение катушки зажигания на моделях 1,6 л).

2. Снимите провод массы с аккумулятора.

3. Отсоедините от катушки зажигания электрический разъем с проводами низкого напряжения (см. рис. Отсоединение от катушки зажигания электрического разъема на модели 2,0 л).

4. Имейте в виду, что на моделях с усилителем рулевого управления один из болтов крепления катушки зажигания также крепит кронштейн бачка с жидкостью для усилителя рулевого управления.

5. Снимите катушку зажигания.

На моделях с цилиндрической катушкой зажигания отвинтите гайку и снимите с катушки зажигания крепежный зажим.

Проверка

Общие сведения

1. Для проверки катушки зажигания отсоедините от нее провода низкого напряжения и высоковольтные провода. Используя омметр, проверьте сопротивление первичной обмотки катушки зажигания, подсоединяя зажимы омметра к контактам «+» или 15, и «–» или 1. Проверьте сопротив ление вторичной обмотки катушки зажигания, для чего подсоедините контакты омметра к контакту 4 и одному из контактов первичной обмотки катушки зажигания. На моделях с двигателем 20 ХЕJ сопротивление обмоток катушки зажигания должны соответствовать техническим характеристикам. На остальных моделях сопротивление первичной обмотки катушки зажигания должно быть меньше 1 Ом, а сопротивление вторичной обмотки должно находиться в пределах 4 000 – 12 000 Ом.

2. Если сопротивление обмоток катушки зажигания не соответствует требуемым значениям или имеется замыкание или обрыв обмотки катушки зажигания, катушку зажигания необходимо заменить.

Установка

Общие сведения

1. Установка производится в последовательности, обратной снятию. Не перепутайте провода, идущие к первичной обмотке катушки зажигания, так как в этом случае будет изменена полярность катушки зажигания. В этом случае двигатель будет работать, но свечи зажигания будут изнашиваться значительно интенсивней. Также будет затруднен запуск двигателя и наблюдаться неустойчивая работа двигателя.

2. При наличии перед ввинчиванием болтов крепления катушки зажигания проверьте, что конденсатор подавления помех находится на месте.

Видео про «Катушка зажигания» для Opel Vectra A

Своими руками #4 — Катушка зажигания и про потерю мощности на x16xel

Опель Вектра А 1994г. c18nz Не заводится и не горит чек

ПЕРЕДЕЛКА МОДУЛЯ ЗАЖИГАНИЯ ОПЕЛЬ ВЕКТРА Б НА ВАЗОВСКУЮ

Регулировка зажигания дизельного двигателя – инструкция для решительных

Как выставить зажигание на дизельном двигателе опель

Турба

Омега Б 2.0 X20XEV

В кадете 1.6 дизель должна быть такая же схема .

Настройка моновпрыска своими руками

Ремонт распределителя зажигания Трансмиссия Сцепления двигатель и коробка передач установлены в автомобиле Механическая коробка передач Автоматическая коробка передач ремонт моновпрыска опель вектра Приводные валы Приводной вал Тормозная система Замена передних тормозных колодок Замена задних тормозных колодок на барабанных тормозах Трос ручного тормоза Подвеска Замена защитных ремонт моновпрыска опель вектра рулевой передачи Кузов Элементы люка Панели отделки панели приборов Электрическое оборудование кузова Замена лампочек внешнего освещения Электрические схемы Проверка неисправностей.

Также моноинжектор встречается на многих моделях японских авто.

Опель вектра а 1 6 моновпрыск ремонт видео

Далее мы поговорим об устройстве и принципах работы моновпрыска, а также рассмотрим, как настроить систему моновпрыска своими руками. Читайте в ремонт моновпрыска опель вектра статье Настройка моновпрыска в гаражных условиях Устройство ремонт моновпрыска опель вектра Особенностью данного решения является то, что в его основе лежит всего одна инжекторная форсунка, которая осуществляет впрыск топлива.

Если сравнивать моновпрыск с карбюраторами, преимущества очевидны, так как моноинжектор обеспечивал простоту запуска двигателя, снижался расход топлива, отпадала необходимость гибкой настройки, чего нельзя сказать о карбюраторной дозирующей системе. Водители с моновпрыском отмечали лучшую отдачу от мотора при одновременной экономии топлива.

Сам моновпрыск представляет собой систему одноточечного впрыска топлива под низким давлением с электронным управлением, которая используется на бензиновых двигателях. В устройстве имеется одна форсунка, которой управляет электромагнитный клапан.

Воздух дозируется посредством дроссельной заслонки. Указанная форсунка установлена над дроссельной заслонкой, а распыляемое топливо попадает прямо в отверстие, которое присутствует между корпусом и заслонкой. Параллельно впрыск горючего через форсунку дополнительно синхронизируется с зажиганием импульс зажигания.

В устройстве также использованы различные датчики, которые помогают оптимизировать впрыск применительно к разным режимам работы ДВС для получения необходимого состава топливно-воздушной смеси. Распределение горючего по цилиндрам мотора происходит во впуске.

Значительным минусом решения также справедливо считается низкая ремонтопригодность и дороговизна отдельных запчастей. Ремонт моновпрыска опель вектра система моновпрыска не обеспечивала должного соответствия постоянно изменяющимся экологическим стандартам, в результате чего была вскоре заменена на более совершенные решения.

Настройка моновпрыска в гаражных условиях Корректная работа системы моновпрыска зависит от частоты вращения коленвала, от соотношения объема поступающего воздуха и его массы, от угла, на который открыта дроссельная заслонка, от показателя абсолютного давления во впуске и. Также имеется связь с кислородным датчиком лямбда-зонд. Сигнал от кислородного датчика подается на систему адаптации, которая корректирует работу моновпрыска, внося необходимые изменения на ремонт моновпрыска опель вектра режимах работы ДВС.

Вполне очевидно, что в процессе эксплуатации автомобиля в указанной системе возникают неисправности.

Карта сайта

Одной из наиболее распространенных проблем на машинах с моновпрыском является то, что обороты начинают плавать. В результате двигатель может неустойчиво работать под нагрузкой, на ХХ, на переходных режимах и.

В подобной ситуации необходим ремонт и настройка моновпрыска. Сразу отметим, что определить причину не просто, так как компьютерная диагностика для таких машин не предусмотрена.

Дело в том, что диагностический разъем отсутствует.

В списке неисправностей отмечены следующие поломки: Потеря герметичности приводит к неравномерному распределению горючего. В этом случае прокладку следует заменить на новую.

Что называют углом опережения зажигания: основные моменты

Топливная смесь, находящаяся в цилиндре, воспламеняется быстро, но не моментально – проходит некоторое количество времени (около секунды) от момента образования искры и расширения газов до срабатывания системы. За это время поршень успевает сработать, пройти необходимо расстояние и принять участие в процессе зажигания. Для того чтобы понять, что же называется углом опережения зажигания, необходимо понять, как же работает система зажигания авто в целом.

Момент поджига происходит в тот момент, когда поршень находится на такте сжатия и постепенно, плавно подходит к ВМТ. Затем происходит процесс сгорания смеси, образованной из воздуха (не чистого кислорода) и бензина (или дизельного топлива в зависимости от типа используемого двигателя), которые образуют характерные для происходящих реакций, газы. Они активно и без остановки толкают поршень, входящий в узел, по направлению вниз – этот момент называется рабочим ходом.

Энергия, образующаяся (выделяющаяся) в момент непосредственного сгорания, переходит в другой вид — непосредственно запускающую коленчатый вал – механическую энергию. Момент осуществления зажигания в 95% случаев определяется по его положению относительно ВМТ. На различных схемах или графиках, рассматривающих этот процесс, принято обозначать угол в градусах. Следовательно, рассматриваемый угол и называется опережающим зажигание (сам момент воспламенения топливной смеси). Этот показатель является определяющим, когда необходимо выявить, имеются ли нарушения в системе зажигания или все детали узла работают без сбоев в штатном режиме.
