Предупреждение. На вашем автомобиле установлена микропроцессорная система зажигания (МПСЗ) высокой энергии. К высоковольтным проводам подводится напряжение примерно 15 000 В, и хотя при малой величине тока оно не опасно для жизни, возможный удар током при проверке системы зажигания может привести к тяжелым последствиям. Поэтому, если вы беретесь за высоковольтный провод при включенном зажигании, воспользуйтесь толстой резиновой перчаткой или в крайнем случае пассатижами с изолированными ручками.
Полезный совет. Перед проверкой системы зажигания установите рычаг переключения передач в нейтральное положение и оставьте включенным стояночный тормоз.
1. Проверьте затяжку винтов крепления модуля зажигания, так как она определяет плотность посадки наконечников модуля на свечи. 2. Проверьте исправность низковольтной цепи модуля зажигания.
3. Если низковольтная цепь катушки зажигания исправна, проверьте наличие искры на свечах зажигания. Снимите модуль зажигания и опять присоедините к нему колодку жгута проводов.
4. Вставьте в наконечники модуля запасные свечи зажигания и присоедините их корпуса, к примеру, проводом для пуска двигателя от постороннего источника тока к «массе» автомобиля (например, к проводу, присоединенному к отрицательной клемме аккумуляторной батареи). Попросите помощника провернуть стартером коленчатый вал двигателя.
Предупреждения. Надежный контакт корпуса свечи с «массой» обязателен, так как при появлении дополнительного искрового промежутка, большего, чем зазор между электродами свечи, возможно повреждение блока системы управления двигателем или высоковольтной цепи модуля зажигания. Указанную проверку проводите не более пяти секунд, чтобы не повредить нейтрализатор отработавших газов в результате попадания в него несгоревшего в цилиндрах двигателя бензина.
5. Если искры нет ни на одном высоковольтном выводе модуля, проверьте, не перегорела ли плавкая вставка ¹20 в монтажном блоке, расположенном в подкапотном пространстве. Если вставка перегорела, замените ее и пустите двигатель.
Предупреждение. Не устанавливайте плавкие вставки, рассчитанные на больший номинальный ток, это может привести к повреждению электрооборудования и даже к пожару.
6. Если искры нет, замените модуль зажигания новым (см. Снятие и установка модуля зажигания Опель Астра h). Если искра есть, но двигатель не заводится, замените свечи зажигания новыми. Можно предварительно также попробовать установить неновые, но проверенные, с «рабочей машины». 7. Если и после этого двигатель не заводится, проверьте исправность системы управления двигателем (см. Неисправности системы впрыска топлива Опель Астра h).
Источник
Настройка зажигание опель зафира
Opel Zafira (2019 год). Неправильная регулировка угла опережения зажигания
Что такое угол опережения Момент зажигания, как правило, определяют по положению коленчатого вала в соответствии с его положением относительно ВМТ. Что касается обозначения, то это – градус до ВМТ. Из этого и следует вывод о том, что данный угол называется углом опережения зажигания. Если же момент зажигания сдвигается от ВМТ, то угол увеличивается, то есть зажигание становится ранним. Если же он, наоборот, сдвигается к ВМТ, то угол, соответственно, уменьшается, а зажигание считается поздним.
То, какой угол опережения зажигания будет действенен, зависит от множества факторов: 1 Скорость вращения коленчатого вала: чем большее количество оборотов он осуществляет, тем раньше воспламенение топливно-воздушной смеси необходимо для того, чтобы достичь пика максимального уровня давления в нужной для этого точке. 2 Температура: чем она ниже для двигателя и смеси, тем, соответственно, будет ниже и реакция окисления, в результате чего угол должен быть более ранним и наоборот. 3 Нагрузка на двигатель: чем она больше, тем и более высокий уровень в цикличном наполнении цилиндра, как результат – необходимость меньшего угла зажигания для того, чтобы не допустить детонацию (непредсказуемый взрыв в двигателе).
Признаки неправильной регулировки угла опережения зажигания
-Потеря уровня мощности; -Потеря уровня приемистости; -Осуществление автомобилем неустойчивого холостого хода; -Некий провал, если надавливать на педаль «газа», а также возникновение стука пальцев; -Проблемы при попытках запуска двигателя; -Невозможность автомобиля развивать обороты максимального уровня; -Повышенный уровень расхода топлива; -Возникновение выстрелов в карбюратор или глушитель; -Перегрев мотора; -Детонация двигателя после прекращения его работы.
Проверка настройки угла опережения зажигания
Чтобы проверить, какой угол опережения зажигания был выставлен и является ли он правильным, нужно руководствоваться такими признаками: -Никаких «провалов» в работе прогретого двигателя не должно ощущаться при его холостом ходу. -Краткая детонация (около 3-5 секунд) должна присутствовать, если резко надавить на педаль газа, при этом движение должно происходить на максимально ровном участке дороги при факте четвертой передачи и скорости движения около 50 км/ч. Другими словами – должен быть слышен стук пальцев. Если такого не наблюдается, то было установлено слишком позднее зажигание, если же это есть, но не может никак пройти, то раннее. Откорректировать ситуацию можно при помощи небольших вращений трамблера в разные стороны, после чего проверку надо произвести еще раз до получения оптимальных результатов.
Последствия неправильно выставленного угла зажигания
ОТ правильного момента зажигания зависит не только мощность и расход горючего. Если искра на свече зажигания образуется раньше положенного времени, тогда давление расширяющихся газов начинает противодействовать поднимающемуся в ВМТ поршню (раннее зажигание). Воспламенение рабочей смеси после того, как поршень начал двигаться из ВМТ вниз, приводит к тому, что высвобождающаяся энергия топлива «догоняет» поршень и попадает в выпуск, а не совершает полезную работу (позднее зажигание).
Признаки раннего зажигания проявляются в виде следующих симптомов: -появление металлического звонкого призвука во время работы двигателя, который локализуется в области блока цилиндров; -плавают обороты холостого хода, двигатель работает нестабильно; -после нажатия на «газ» возникает пауза, двигатель не «тянет» и перерасходует топливо;
Позднее зажигание также наносит ощутимый вред двигателю. Сгорание смеси в данном случае происходит в условиях понижения давления и увеличения объема в цилиндре ДВС. Нарушается сам процесс горения топливно-воздушной смеси, которая догорает во время рабочего хода поршня. В результате признаками позднего зажигания являются: -двигатель теряет мощность, для разгона нужно сильно давить на газ; -отмечается значительное повышение расхода топлива; -мотор сильно коксуется отложениями и нагаром; -неправильное сгорание смеси ведет к перегреву двигателя;
Источник
Communities › Opel Frontera Club › Blog › Установка впрыска 2.3.
Всем привет! Пытаюсь правильно установить впрыск, точнее для начала ТНВД правильно установить… Перечитал дофига всего и везде по разному пишут…Вы скажете там все просто, соглашусь, но мне нужно только один раз показать или очень хорошо объяснить, тогда я сам буду понимать как там все просто.И так начну задавать вопросы…1. Установка ТНВД.1.1 Определение положения Метки.Ставим ВМТ на маховике(на распредвале метка снизу). затем откручиваем КВ назад до метки Р на маховике. Снимаем ТНВД, смотрим со стороны привода, вращая ПРОТИВ часовой стрелки ключом на 19 подводим метку на шестерне к штуцеру 4-го цилиндра. А вот тут начинается самое интересное… читал что нужно поставить метку в «конец свободного хода(когда нет сопротивления на поднятие плунжера) максимально близко к штуцеру 4-ой форсунки». Но у меня это получается как-то не так…Вот картинку нарисовал(но форуме видел похожую, но никто по ней комментариев не дал)
1.2 Крепление насоса.Допустим мы определились в какую точку нам ставить метку и уже готовы засунуть ТНВД на место, но вот незадача, опять таки в разных местах пишут по разному, даже о вот такой мелочи.
Вариант А — шпильки на насосе должны стоять по центруВариант В — «до упора по часовой стрелке» или в правой части внутреннего крепления(ближе к двигателю) и в левой наружного. При такой установке мы сможем в будущем только «сделать по раньше» момент впрыска путем поворота ТНВД, правильно?Вариант С — зеркальный для В.
Что же выбрать? логично конечно вариант А, но зачем в других местах пишут по иному? и скорей всего это связано с пунктом 1.1, но тогда для какого варианта в пункте 1.1, соответствует вариант в этом пункте?
Ну а теперь самое интересное.2. Установка момента впрыска.Начинаю описывать как я понял и попутно задаю вопросы. Предположим что ЧИ мы уже установили.2.1 Установка МТ.Как я понял впрыск выставляется по 1 цилиндру(метка на маховике Р, точка на распредвалу в верхней части(12гр от вертикали)). И сразу вопрос: а чем отличается от 4-го цилиндра? почему нельзя по нему ставить? Там что другое значение? Очень интересно…2.2 Установка нуля на ЧИ.Тут тоже не все так просто, кто то говорит что ноль это положение при метке Р и мол довернув до ВМТ вы и получите 0.85, но другие советуют крутить НАЗАД КВ, и когда стрелка на ЧИ перестанет двигаться это и будет нулем. Мне кажется что все это опять же вытекает из 1.1, от того в каком месте мы поставим метку и будет зависеть где будет ноль. Если мы поставим в точке А, то логично что нуль будет в метке Р, а если поставим в любом месте на красной зоне(зоне сопротивления плунжера), то придется «отматывать» назад и искать нуль… Соответственно вопрос — как правильно поступить в этом случае?2.3 Установка заветного числа 0.85Ну и итог всех операций должен быть такой, что при МТ 1-го цилиндра, на ЧИ у нас появится число 0.85. И тут можно предположить — что все зависит от предыдущих операций, но все же хотелось бы внести ясность
Не важно в каком месте у нас стояли все метки до этого, а важно лишь чтобы плунжер при ВМТ 1 цилиндра «поднимался» на 0.85? то есть все что я писал по сути не так важно, и пофиг в каком месте будет метка главное чтобы «где-нибудь в районе штуцера первой форсунки» и ЧИ показал 0.85(при правильно установленном нуле)?Спасибо кто прочитал, и еще большее спасибо кто поможет)
Opel Kadett TORYA › Бортжурнал › Как выставить зажигание и замена ГРМ.
Всем привет. Хотелось бы сделать полезное БЖ о том как менять ГРМ и устанавливать зажигание на Кадет.Я не буду рассказывать через что я прошел, сколько перечитал мануалов. Перейду сразу к теме.
Замена ремня ГРМДля замены ремня нужно:1. Ослабить генератор и снять его ремень.2. Снять защитный кожух ремня ГРМ.3. Открутить шкив ремня генератора.(Его не так просто открутить, потому что скорее провернется мотор чем открутится болт. Для Этого нужно поставить машину на передачу, подставить что-то под колесо или поставить на ручник и тогда откручивать)4. Снять ремень ГРМ и установить новый.На ремне есть стрелки, и если смотреть со стороны ГРМ, мотор крутится по часовой стрелке. Стрелки ремня так и должны быть по часовой.5. Натяжка ремня. Многие для этого откручивают помпу водяного насоса, но я не стал так делать. Я открутил шкив ремня ГРМ, наложил на него ремень и вместе с ремнем поставил на свое место.6. Поставить на место шкив ремня генератора.
Когда все вроде как сделано, нужно выставить метки

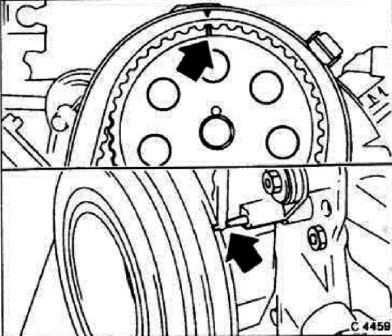

Метки ремня ГРМНа шкиве ремня ГРМ и ремня генератора есть метки. Смотрите фото.
Два шкива нужно выставить по меткам.7. Поставить кожух ремня ГРМ.8. Поставить ремень генератора на свое место и зафиксировать генератор.На этом замена зокончилась. Все просто и красиво)))

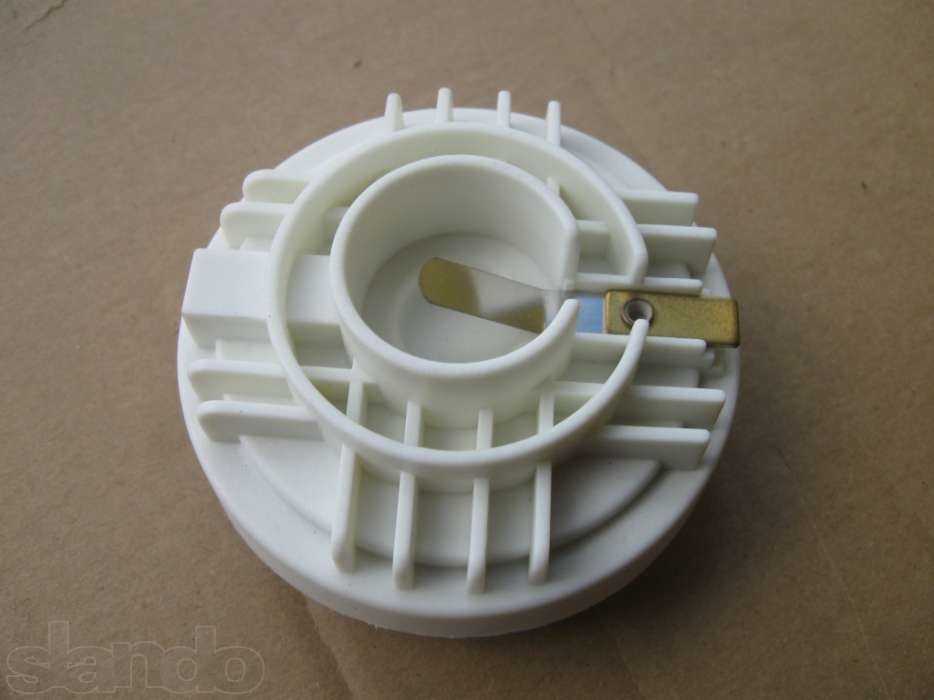

Как выставить зажиганиеКогда все метки ГРМ выставленны по метках первый поршень стоит вверху.Нумерация цилиндров починается от ремня ГРМ.Нужно снять крышку трамблера и посмотреть где стоит бегунок.
Ставим крышку обратно. Провод первого цилиндра должен быть там где стоит бегунок.Если смотреть со стороны трамблера то получаетчя что трамблер крутится против часовой стрелки и многие выставляють порядок проводов 1-3-4-2.Но мы не евреи и не привыкли делать задом на перед.Поетому порядок по-часовой стрелке будет 1-2-4-3. Смотрите ниже фото.
Если все метки ГРМ выставленны и трамблер подключен правильно — машина должна завестись на ура.Если плохо будет набирать обороты то можно немножко ослабить трамблер (снизу трамблера гайка) и поворачивать в одну или другую сторону. По звуку таким способом трамблер выставляют там где машина набирает больше оборотов. Но я заметил что на трасе на высоких оборотах машина не розганяется даже до 130, после я повернул трамблер в другую сторону и вуаля — 140 легко…Можна трамблер сильно не затягивать и поворачивать, пробовать где машина лучше работает, быстрее едет. Ну и потом затянуть на наиболее оптимальном месте.На этом все. Если есть вопросы, буду рад помочь.
источник
6.2.2 Регулировка момента зажигания
Регулировка момента зажигания
Хотя момент зажигания регулируется автоматически, его можно также отрегулировать вручную. Подготовительные работы такие же как при регулировке холостого хода для соответствующего двигателя. Зажигание регулируется, когда двигатель работает на холостом ходу. Для различных двигателей необходимы различные работы.
Положение отдельных элементов системы впрыска топлива и системы зажигания в двигательном отсеке автомобиля с двигателем SR20DE
1 — адсорбер 2 — клапан дополнительного воздуха 3 — вентили впрыска 4 — регулятор давления топлива 5 — датчик положения дроссельной заслонки 6 — топливный фильтр 7 — клапан переключения, регулировка холостого хода
8 — датчик температуры охлаждающей жидкости 9 — регулятор воздуха 10 — резистор 11 — транзистор 12 — катушка зажигания 13 — датчик угла поворота коленвала 14 — измеритель потока воздуха
Установка поршня первого цилиндра в положение ВМТ такта сжатия
Поршень 1-го цилиндра автомобиля Опель Астра устанавливают в положение ВМТ (верхняя мертвая точка) такта сжатия для того, чтобы при проведении работ, связанных со снятием ремня привода распределительного вала, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать.
Выставляйте ВМТ по меткам на механизмах изменения фаз газораспределения впускного и выпускного валов (при установке по метке на шкиве коленчатого вала в этом положении может находиться поршень либо 1-го, либо 4-го цилиндра). После этого обязательно убедитесь в совпадении меток на шкиве коленчатого вала. Если при этом метка на шкиве коленчатого вала не совпадает, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо снять ремень привода механизма газораспределения и провернуть коленчатый вал до совмещения меток.
Метки на механизмах изменения фаз газораспределения впускного и выпускного валов должны быть расположены в горизонтальной плоскости и смотреть друг на друга, как показано на фото.
. а метка на зубчатом шкиве коленчатого вала должна быть совмещена с меткой на корпусе масляного насоса. Метка становится видна после снятия шкива коленчатого вала. Прямоугольная метка на корпусе масляного насоса должна совпасть с риской на зубчатом шкиве коленчатого вала.
Помимо этого метка (вырез) нанесена на край ручья шкива коленчатого вала для привода вспомогательных агрегатов и на нижнюю крышку ремня привода газораспределительного механизма.
Источник
Как выставить зажигание на дизельном двигателе опель
Турба
Группа: New Сообщений: 641 Регистрация: 2.9.2008 Из: г. Минск, ул. Брыля, 21 Пользователь №: 9658 контакте: vovo4ka91 Имя: Владимир
Омега Б 2.0 X20XEV
Я сейчас выставляю зажигание в Вектре А 89 года, 1.7 дизель немец. Насос Bosch VE . Точно такой же как и в моем кадете 1.6D только в Вектровском стоит дополнительный клапан какой-то сбоку. По книжке там надо выкручивать болт между трубками на выходе из ТНВД, вкручивать туда МИКРОМЕТР (Предварительно выставив всё по меткам), и стрелка Микрометра должна показать положение ТНВД — в книжке написаны нужные цифры, если они отличаются от нужного, ТРЕБУЕТСЯ :
1. На натянутом конечно ремне ГРМ приоткрутить 3 болта на звёздочке ТНВД (она состоит из 2 частей), потом ставить в отверстие отвертку или зубило или ещё что-нибудь и молотком постукивая проворачивать аккурантно на миллиметры в нужную сторону внутреннюю часть звёздочки ТНВД пока показания МИКРОМЕТРА не достигнут ИДЕАЛА. 2. При этом ремень ГРМ останется на месте, А ТНВД относительно всех меток изменит свой момент впрыска. Затем хорошо зажать 3 болта на звёздочке, хажать ТНВД. Попробывать завезти, и затем ещё раз проверить Микрометром выставив на метки всё.
P.S. Моя Вектра вообще не заводится после капиталки ((((( Пробывали на верёвке, тягали тагали тягали тягали. и потом при полном нажатии педали газа. начала БУБУБУ говорить. но не реагировала на ГАЗ вообще, как только отпустил педаль сразу заглохла. Только вот не могу МИКРОМЕТР нигде найти, а на СТО ехать впадлу )))
В кадете 1.6 дизель должна быть такая же схема .
Opel Kadett D Light Gray › Бортжурнал › Установка УОЗ на мультек с центральным впрыском
Всем привет.Думаю для многих не секрет, что система мультек сама умеет подстраивать углы опережения зажигания, но для того, что бы мы получали нужные значения УОЗ, нужно 1 раз трамблер (или другую приблуду) по метке.Для меня был всего 1 вопрос, как это сделать, если мозг сам подстраиват момент.Немного пообщавшись с такими же опелеманами, выяснилось, что волшебная диагностика. имеет еще одну функцию:Отключение корректировки УОЗЗначит, что делаем1 прогреваем автомобиль2 замыкаем А-В4 Заводим авто (чек мигает)3 с помощью стробоскопа выставляем момент4 Глушим авто5 Размыкаем А-В6 Заводим и радуемсяДумаю, что мануал по использованию простейшего стробоскопа писать не надо.А мне вот друган одолжил стробоскоп мультроникс какой то там мега мега.В принципе, штука приятнаяимеет огромный +, а именно крокодил вешается на ВВ провод, что позволяет не терять 1 из котлов.Так же из плюшекЦифровой тахометр (сперва выставляется кол-во цилиндров от 1 до 12)Время между вспышками в мсну и вроде все. чем я воспользовался. а так еще куча прибомбасов, для управления задержкой воспламенения, через коннект к какому то пину на коммутаторе/мозгах
Вывод:Гребаные чурки сбили углы и залили свечи.Акум умер (7.4 В)Зато путево выставлены УОЗ, тачко валит, тазики уже подвсосали
И на последок…Занимаюсь попутно изготовлением бензобака с погружным насосом, но это уже будет другая запись. надеюсь с фото
источник
3.34 Проверка/регулировка установки угла опережения зажигания
Проверка/регулировка установки угла опережения зажигания
Углом опережения зажигания называется угол, на который поворачивается коленчатый вал между моментами воспламенения смеси в каждом очередном цилиндре. Измерение производится относительно ВМТ конца такта сжатия соответствующего поршня, результат выражается в углах до или после ВМТ
В идеале воспламенение воздушно-топливной смеси в камере сгорания цилиндра должно производиться в момент прохождения поршнем положения ВМТ конца такта сжатия. При этом взрывообразно нарастающее давление в цилиндре будет толкать поршень вниз, вызывая тем самым вращение коленчатого вала двигателя. Ввиду того, что искрообразование между электродами свечи/воспламенение смеси занимает некоторое время (доли секунды), поджиг должен производиться немного раньше момента достижения поршнем положения ВМТ, иначе максимальное толкающее поршень давление не будет достигнуто, что приведет к снижению развиваемого двигателем крутящего момента.
Если установить угол опережения зажигания на 10° перед ВМТ, то воспламенение воздушно-топливной смеси в каждом из цилиндров будет происходить в момент, когда соответствующий поршень займет соответствующее положение (10° перед ВМТ конца своего такта сжатия). Сказанное остается верным лишь во время работы двигателя на холостых оборотах. Добиться максимальной эффективности отдачи двигателя/экономии расхода топлива можно добиться, если процесс сгорания смеси в цилиндрах будет завершаться в пределах 23° после ВМТ соответствующего поршня.
