10.14 Проверка и регулировка момента впрыска топлива / Opel Vectra A

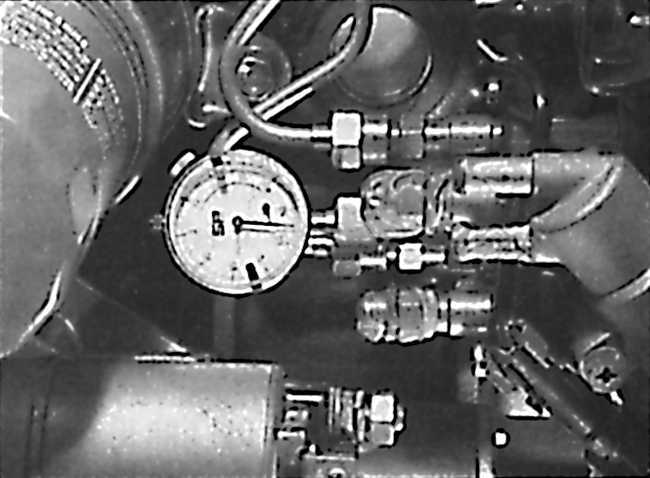

Индикатор часового типа и переходник, используемые для установки момента впрыска топлива

Проверку момента впрыска топлива необходимо производить после демонтажа топливного насоса.

Динамическая проверка момента впрыска топлива должна производиться на станции технического обслуживания с применением специального оборудования.

Для статической установки момента впрыска топлива необходимо использование индикатора часового типа и переходника (см. рис. Индикатор часового типа и переходник, используемые для установки момента впрыска топлива).

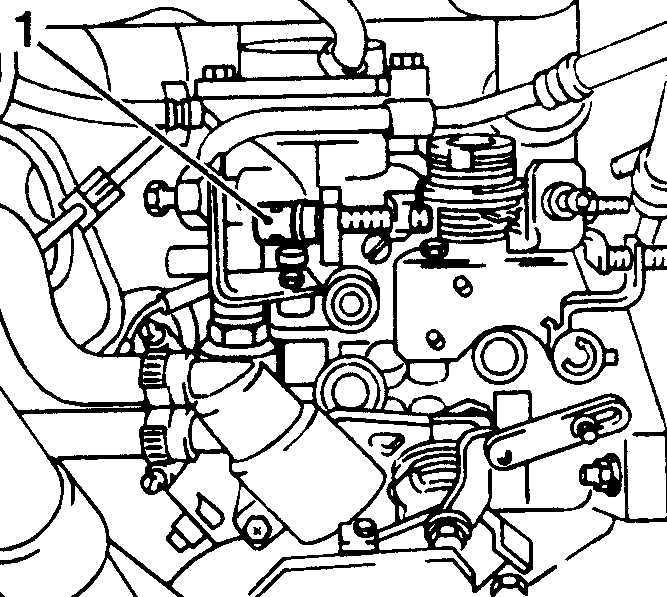

Отвинчивание заглушки для установки момента впрыска топлива

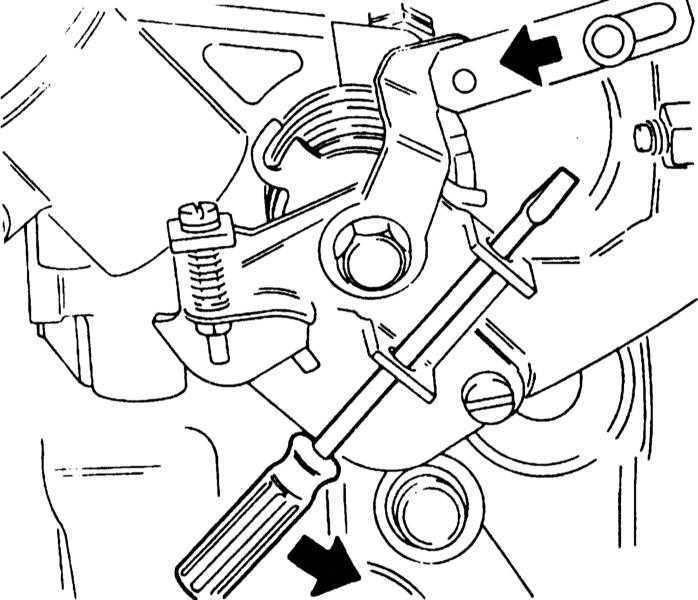

Освобождение механизма запуска холодного двигателя

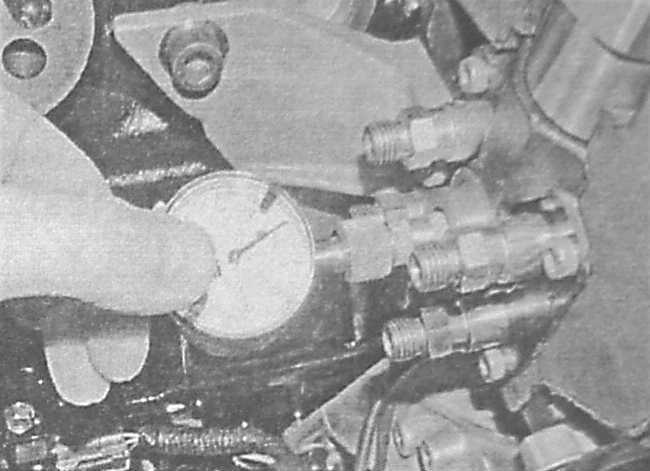

Завинчивание переходника с индикатором часового типа в топливный насос

1. Снимите провод массы с аккумулятора. Отвинтите трубопроводы, подающие топливо к топливным форсункам первого и второго цилиндров.

2. Отвинтите заглушку, расположенную между трубами подачи топлива к форсункам с задней стороны топливного насоса (см. рис. Отвинчивание заглушки для установки момента впрыска топлива).

3. Освободите механизм запуска холодного двигателя, пропуская отвертку через два отверстия рычага и поворачивая рычаг (см. рис. Освобождение механизма запуска холодного двигателя).

4. Установите поршень первого цилиндра в верхнюю мертвую точку в такте сжатия, после чего поверните коленчатый вал двигателя назад на четверть оборота.

5. В гнездо для заглушки ввинтите переходник вместе с индикатором часового типа (см. рис. Завинчивание переходника с индикатором часового типа в топливный насос).

6. Медленно поворачивайте коленчатый вал в обе стороны и, наблюдая за показаниями индикатора, установите поршень топливного насоса в нижнюю мертвую точку. Установите стрелку индикатора на 0.

7. Медленно поверните коленчатый вал по часовой стрелке до совмещения установочной метки шкива коленчатого вала с указателем.

8. Снимите показания с индикатором часового типа, причем величина на индикато ре должна соответствовать приведенной в технических характеристиках. Если необходимо произвести регулировку, ослабьте болты и гайки крепления топливного насоса и медленно поворачивайте корпус насоса до тех пор, пока индикатор часового типа не покажет требуемое значение. В этом положении затяните болты и гайки крепления топливного насоса.

9. Проверните коленчатый вал двигателя по часовой стрелке на один и 3/4 оборота. Медленно поворачивая коленчатый вал вперед и назад и наблюдая за показания ми индикатора часового типа, определите, когда поршень топливного насоса установится в нижнюю мертвую точку, и установите стрелку индикатора на 0.

10. Медленно поверните коленчатый вал двигателя по часовой стрелке до совмещения установочной метки шкива коленчатого вала с указателем и проверьте установку момента впрыска топлива.

11. Вывинтите переходник с индикатором часового типа и извлеките отвертку из механизма запуска двигателя в холодном состоянии.

12. Ввинтите в заднюю часть топливного насоса заглушку.

Opel Astra F Регулировка опережения впрыска ТНВД Bosch типа VE

Росборка , сборка топливной системы Опель Вектра А C20NE (насоса и тд)

Как установить угол опережения впрыска Опель DTI

Работа мотора на позднем впрыске

Никчемная диагностика Опель Вектра А. Доверяй но проверяй систему зажигания.

6.3.2. Проверка и регулировка установок моментов впрыска топлива

Не допускайте попадания
внутрь системы питания грязи и влаги!

Некоторые регулировочные
элементы и разъемы насоса могут быть опломбированы производителем путем
закрашивания или установки проволочной защиты, устранение которой приводит
к нарушению гарантийных обязательств.

Двигатели 1.7 л SOHC

Момент впрыска топлива вычисляется ECM на основании анализа информации, поступающей
от различных датчиков. Проверка может быть произведена только с применением
специального диагностического оборудования и ее выполнение должно быть поручено
специалистам автосервиса.

Двигатели 1.7 л DOHC

Хотя на этих двигателях момент впрыска устанавливается с помощью ECM, замена
ТНВД влечет за собой необходимость установки базовых значений моментов впрыска.
Полная проверка может быть произведена только с применением специального диагностического
оборудования и ее выполнение должно быть поручено специалистам автосервиса.

ПОРЯДОК ВЫПОЛНЕНИЯ

Если еще не проделали это, снимите впускной воздуховод с воздухоочистителем (см. Снятие и установка компонентов впускного воздушного тракта). Также снимите верхнюю крышку привода ГРМ (см. Главу Двигатель). Выверните крепежные болты и снимите топливные трубки форсунок. Составители настоящего Руководства считают, что необходимо вывернуть крепежный болт (см. Главу Двигатель) и сдвинуть назад сборку маслоохладителя с целью обеспечения адекватного доступа к ТНВД, — приготовьтесь к сбору проливаемого топлива. Приведите коленчатый вал в положение 45° перед ВМТ поршня первого цилиндра (см. Главу Двигатель).
Выверните центральный винт прокачки, расположенный между штуцерами соединений четырех топливных трубок в задней части ТНВД.
Вверните насадку в заднюю часть насоса и установите циферблатный измеритель плунжерного типа, — данные инструменты (Opel КМ-798) должны иметься в распоряжении каждого дизелиста. Обнулите измеритель в положении хода плунжера, и надежно затяните стопорную гайку/ болт насадки.
Медленно вращая коленчатый вал в обоих направлениях, по показаниями измерителя определите нижнюю точку хода (НМТ). Добившись требуемого результата, обнулите измеритель. Медленно проворачивая коленчатый вал по часовой стрелке, добейтесь совмещения установочной метки шкива коленчатого вала с ответным указателем (положение ВМТ конца такта сжатия поршня первого цилиндра — см. Главу Двигатель). Проверьте снятое измерителем значение хода плунжера с требованиями Спецификаций. В случае необходимости ослабьте передние гайки и задние болты крепления насоса и, плавно поворачивая корпус насоса, добейтесь требуемого результата. Разворачивание насоса к двигателю приводит к снижению показаний, от двигателя — к увеличению. Добившись удовлетворительного результата, затяните передние гайки и задние болты с требуемым усилием. Поверните коленчатый вал на одну или три четверти оборота в нормальном направлении (по часовой стрелке), установите плунжер насоса в НМТ (см. выше п.7), затем обнулите измеритель. Медленно вращая коленчатый вал по часовой стрелке, добейтесь совмещения установочной метки на его шкиве с указателем (ВМТ поршней 1-го и 4-го цилиндров). Повторите проверку величины хода значения хода плунжера ТНВД. Если требуется корректировка, ослабьте гайки и болты крепления насоса и повторите процедуру (см. выше пп.9—10). Определив точное значение величины хода плунжера насоса (а, значит, и момент впрыска) выверните насадку и снимите измеритель. Установите центральный винт прокачки. Восстановите исходное подсоединение топливопроводов, — проследите, чтобы штуцерные гайки были затянуты с требуемым усилием. Если снимали, установите на место корпус маслоохладителя и затяните болт его крепления. Установите верхнюю крышку привода ГРМ, воздухоочиститель и впускные воздуховоды. «Прокачка» топливной системы производится автоматически, хотя процедура запуска двигателя может отнять несколько больше времени, чем обычно. Проверьте двигатель на наличие признаков развития утечек.

Двигатели 2.0 л

Особенности принципа действия моновпрыска

Бензин подается в камеру сгорания между корпусом мотора и дроссельной заслонкой. Для обеспечения хороших эксплуатационных характеристик зажигание и моновпрыск работают слаженно. Это стало возможным благодаря управлению всеми процессами с единого контроллера.

На режим работы топливной системы влияют такие факторы:

частота вращения коленчатого вала;
соотношение компонентов бензовоздушной смеси;
положение дросселя;
давление бензина в топливной магистрали.

Управление моновпрыском имеет множество отрицательных обратных связей, идущих от датчиков. Вся информация, получаемая ЭБУ, служит для уменьшения выбросов вредных веществ и улучшения динамических показателей автомобиля. На технически исправной машине с моновпрыском выхлоп полностью соответствует современным требованиям экологичности.

10.14 Проверка и регулировка момента впрыска топлива / Opel Vectra A

Индикатор часового типа и переходник, используемые для установки момента впрыска топлива

Проверку момента впрыска топлива необходимо производить после демонтажа топливного насоса.

Отвинчивание заглушки для установки момента впрыска топлива

Освобождение механизма запуска холодного двигателя

Завинчивание переходника с индикатором часового типа в топливный насос

12. Ввинтите в заднюю часть топливного насоса заглушку.

Opel Astra F Регулировка опережения впрыска ТНВД Bosch типа VE

Росборка , сборка топливной системы Опель Вектра А C20NE (насоса и тд)

Как установить угол опережения впрыска Опель DTI

Работа мотора на позднем впрыске

Никчемная диагностика Опель Вектра А. Доверяй но проверяй систему зажигания.

5.4.14. Проверка и регулировка момента впрыска топлива

Индикатор часового типа и переходник, используемые
для установки момента впрыска топлива

Проверку момента впрыска топлива необходимо производить после демонтажа топливного
насоса.

Динамическая проверка момента впрыска топлива должна производиться на станции
технического обслуживания с применением специального оборудования.

Отвинчивание заглушки для установки
момента впрыска топлива

Освобождение механизма запуска холодного двигателя

Завинчивание переходника с индикатором часового типа
в топливный насос

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора. Отвинтите
трубопроводы, подающие топливо к топливным форсункам первого и второго
цилиндров.

2. Отвинтите заглушку, расположенную между
трубами подачи топлива к форсункам с задней стороны топливного насоса
(см. рис. ).

3. Освободите механизм запуска холодного двигателя,
пропуская отвертку через два отверстия рычага и поворачивая рычаг
(см. рис. ).

4. Установите поршень первого цилиндра в верхнюю
мертвую точку в такте сжатия, после чего поверните коленчатый вал
двигателя назад на четверть оборота.

5. В гнездо для заглушки ввинтите переходник
вместе с индикатором часового типа (см. рис. ).

6. Медленно поворачивайте коленчатый вал в обе
стороны и, наблюдая за показаниями индикатора, установите поршень
топливного насоса в нижнюю мертвую точку. Установите стрелку индикатора
на 0.

7. Медленно поверните коленчатый вал по часовой
стрелке до совмещения установочной метки шкива коленчатого вала с
указателем.

8. Снимите показания с индикатором часового
типа, причем величина на индикато ре должна соответствовать приведенной
в технических характеристиках. Если необходимо произвести регулировку,
ослабьте болты и гайки крепления топливного насоса и медленно поворачивайте
корпус насоса до тех пор, пока индикатор часового типа не покажет
требуемое значение. В этом положении затяните болты и гайки крепления
топливного насоса.

9. Проверните коленчатый вал двигателя по часовой
стрелке на один и 3/4 оборота. Медленно поворачивая коленчатый вал
вперед и назад и наблюдая за показания ми индикатора часового типа,
определите, когда поршень топливного насоса установится в нижнюю мертвую
точку, и установите стрелку индикатора на 0.

10. Медленно поверните коленчатый вал двигателя
по часовой стрелке до совмещения установочной метки шкива коленчатого
вала с указателем и проверьте установку момента впрыска топлива.

11. Вывинтите переходник с индикатором часового
типа и извлеките отвертку из механизма запуска двигателя в холодном
состоянии.

12. Ввинтите в заднюю часть топливного насоса
заглушку.
