Снятие и установка карбюратора

Опубликовано: 02 Июл 2021Рубрика: Опель Вектра (Opel Vectra)Автор: editor

Opel Vectra: Снятие и установка карбюратора

Opel Vectra / Инструкция по эксплуатации автомобиля Opel Vectra / Топливная и выхлопная системы моделей с карбюратором / Снятие и установка карбюратора

Снятие

Отсоединение вакуумных трубок от передней части карбюратора на моделях 1,6 л

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. На ранних моделях снимите воздушный фильтр. На более поздних моделях отсоедините
воздухопровод от воздушного фильтра, затем отсоедините вакуумную трубку и шланг
вентиляции картера от воздушной камеры. Отвинтите три винта и снимите воздушную
камеру вместе с воздуховодом.

3. На моделях 1,4 л отсоедините подающий топливный шланг от карбюратора, а на
моделях 1,6 и 1,8 л отсоедините топливные шланги от сепаратора паров топлива. Закройте
концы шлангов подходящи ми пробками.

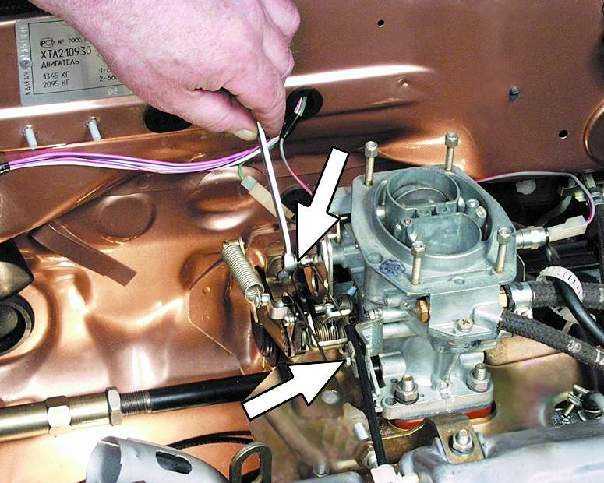

4. Извлеките скобу, крепящую оболочку троса акселератора к кронштейну на карбюраторе,
затем снимите уплотнительное кольцо с кронштейна и отсоедините трос акселератора
от рычага дроссельной заслонки.

5. Промаркируйте и отсоедините шланги подачи охлаждающей жидкости от корпуса
автоматической воздушной заслонки. Закройте концы шлангов подходящими пробками или
закрепите их в верхнем положении для исключения вытекания охлаждающей жидкости.

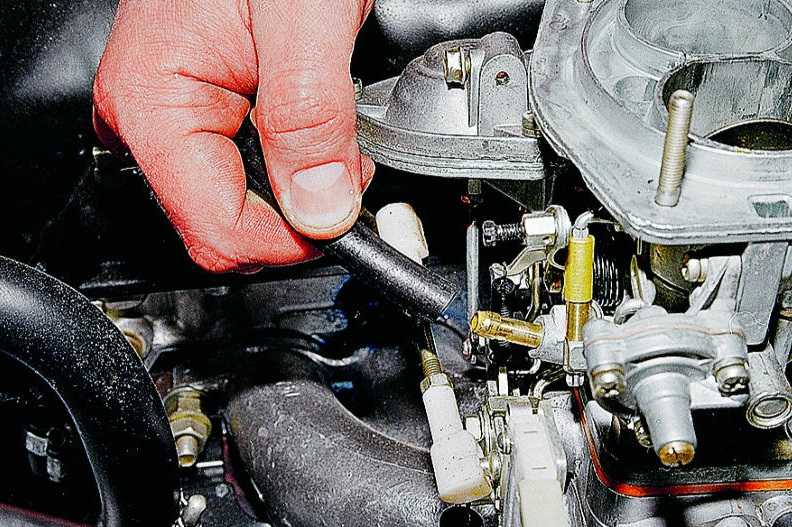

6. Промаркируйте и отсоедините от передней части карбюратора вакуумные трубки

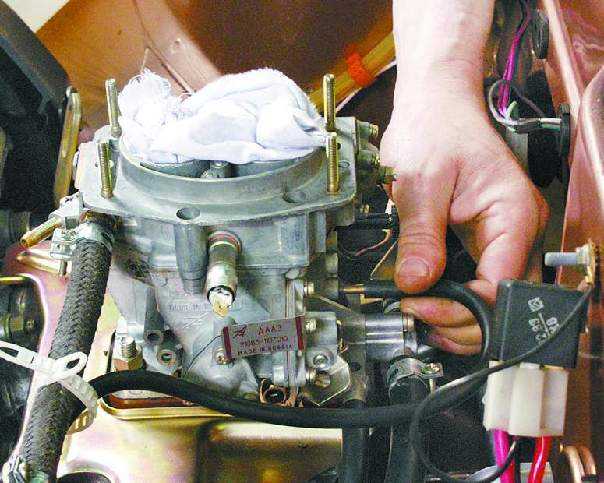

7. Отсоедините от карбюратора электрические разъемы.

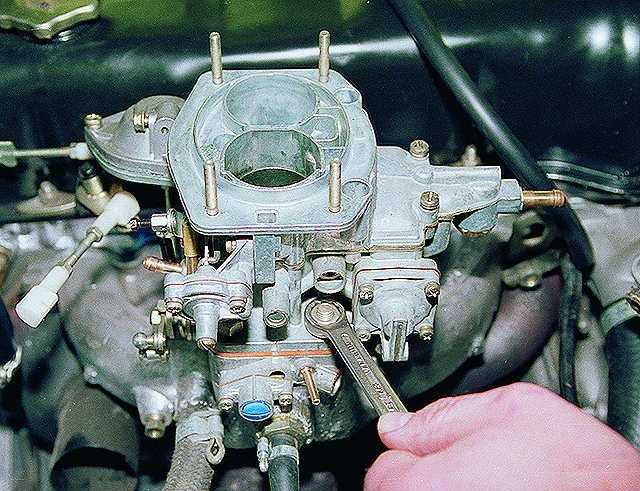

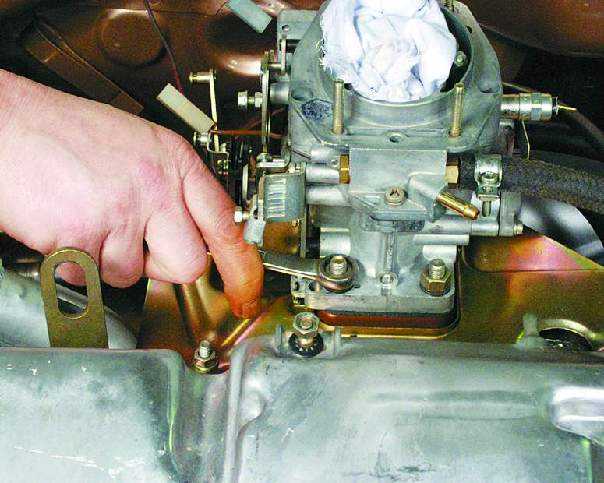

8. Отвинтите три гайки и снимите карбюратор со шпилек на впускном коллекторе.
9. Снимите прокладки и проставку, установ ленные между карбюратором и впускным коллектором.

Ремонт

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Слейте топливо из поплавковой камеры карбюратора и сепаратора паров топлива.
Очистите наружную поверхность карбюратора, затем снимите верхнюю крышку карбюратора.

2. Используя сжатый воздух, продуйте жиклеры и отверстия карбюратора. Ни в коем
случае не используйте для очистки жиклеров проволоку, даже медную. При необходимости
вывинтите жиклеры.

3. Снимите топливный фильтр, расположенный в соединительной муфте подачи топлива.

4. Очистите поплавковую камеру. При наличии износа или повреждений замените поплавок
и игольчатый клапан. Проверьте, что игольчатый клапан полностью закрывается перед
тем, как поплавок достигнет своего верхнего положения.

5. Замените диафрагмы в клапане обогащения и ускорительном насосе.

6. Дальнейшая разборка карбюратора не рекомендуется.

7. Сборка карбюратора производится в последовательности, обратной снятию. При
сборке карбюратора используйте новые прокладки и уплотнительные кольца, а также
смажьте тяги смазкой на основе дисульфида молибдена.

Установка Перед установкой карбюратора выполните следующие действия: – установите
регулировочный винт ускоренных оборотов холостого хода на самую высокую ступеньку
ускоренных оборотов холостого хода; – используя сверло, проверьте величину открытия
дроссельной заслонки первичной камеры; – при необходимости произведите регулировку
ускоренных оборотов холостого хода; – заключительную регулировку оборотов ускоренного
холостого хода необходимо произвести на работающем двигателе.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию. При установке карбюратора
используйте новые прокладки.

2. После установки карбюратора выполните следующие проверки и регулировки.

3. Проверьте и, при необходимости, отрегулируйте трос акселератора.

4. Проверьте уровень охлаждающей жидкости и, при необходимости, доведите его
до нормы.

5. Проверьте и, при необходимости, отрегулируйте обороты холостого хода и содержание
СО в выхлопных газах.

Карбюратор

Расположение ускорительного насоса (1) и диафрагменного блока перемещения главной
заслонки (2)

Расположение корпуса автоматической воздушной заслонки (1), сепаратора паров
топлива (2) и вакуу …

Регулировка оборотов холостого хода и содержания СО

Предупреждение Для регулировки оборотов холостого хода и содержания СО необходи
мо использовать тахометр и анализатор выхлопных газов.
Перед проверкой и регулировкой оборотов холостого хода и соде …
