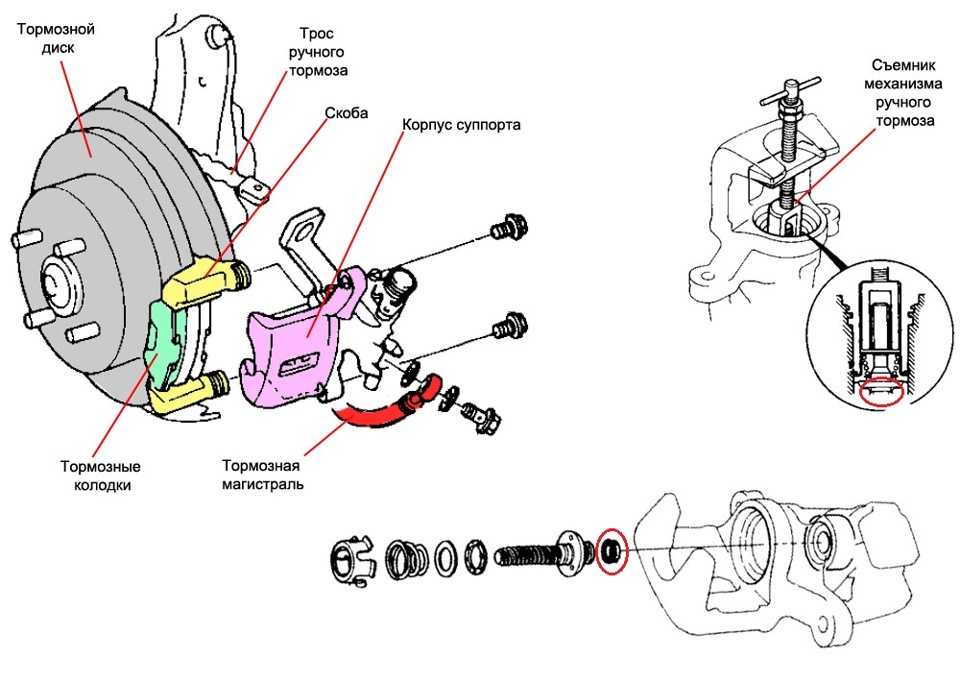

9.10. Суппорт заднего дискового тормоза
Снятие

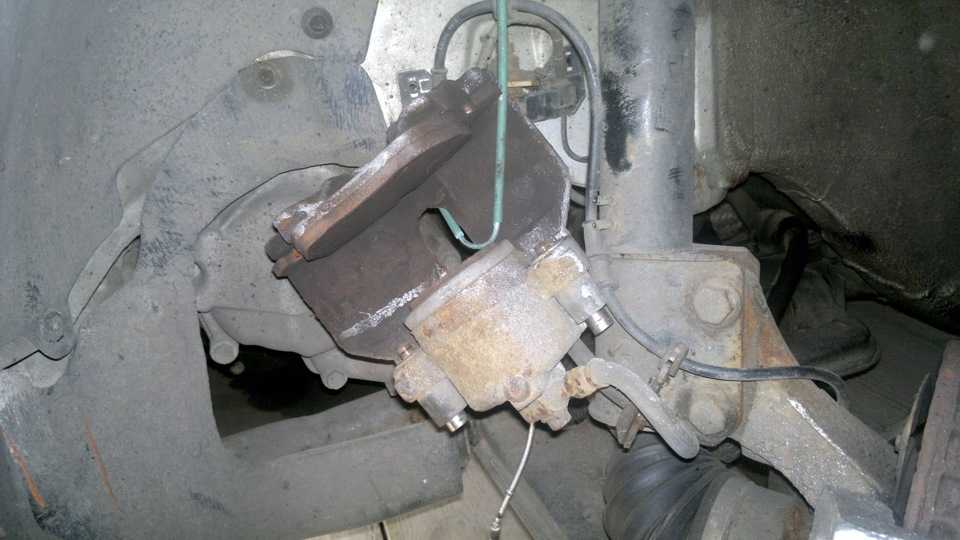

Извлечение болта крепления суппорта на задних дисковых тормозах
Кронштейн датчика ABS, который также крепится болтами крепления суппорта
на моделях с двигателями DOHC
ПОРЯДОК ВЫПОЛНЕНИЯ
1. При наличии снимите колпаки колес, затем
ослабьте болты крепления задних колес. Поднимите заднюю часть автомобиля
и зафиксируйте на подставках. Снимите задние колеса.
2. Снимите тормозные колодки.
3. Для уменьшения потерь тормозной жидкости
снимите крышку с пополнительного бачка тормозной системы, закройте
горловину бачка полиэтиленом и вновь навинтите крышку. Это необходимо
для того, чтобы крышка герметично закрывала пополнительный бачок.
Альтернативно, используя зажим, пережмите тормозной шланг, идущий
к суппорту.
4. Отвинтите соединительную муфту, крепящую
тормозную трубку к задней части суппорта и отсоедините тормозную трубку
Соблюдайте осторожность и не деформируйте тормозную трубку. Закройте
отверстия в суппорте и тормозной трубке подходящими пробками.
5
Отвинтите два болта и снимите суппорт с
крепежного элемента ступицы, при этом имейте в виду, что на моделях
с двигателями DOHC болты крепления суппорта также крепят кронштейн
датчика антиблокировочной системы (см. рис. , ).
Ремонт
ПОРЯДОК ВЫПОЛНЕНИЯ
1
Соблюдая осторожность и меры безопасности,
очистите суппорт от тормозной пыли и грязи.
2. Не отвинчивайте болты, крепящие обе части
суппорта друг к другу
В этом случае может произойти потеря герметичности
и суппорт даст течь.

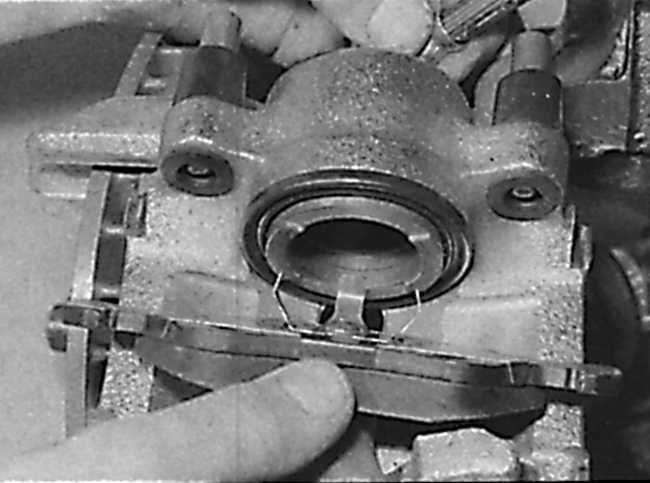

3. Используя лезвие отвертки как рычаг, снимите
скобу крепления пылезащитного чехла поршня, затем, соблюдая осторожность,
снимите пылезащитный чехол.
4. Используя зажим, закрепите один из поршней
в суппорте. Подавая воздух под низким давлением через отверстие для
тормозного шланга, выдавите поршень из суппорта. Соблюдайте осторожность,
чтобы не уронить поршень, так как в этом случае вероятнее всего, он
будет поврежден.
5. Используя деревянный брусок, закройте отверстие
в суппорте. Снимите зажим, фиксирующий поршень в суппорте и, используя
сжатый воздух под низким давлением, выдавите второй поршень из суппорта.
6. Используя пластиковый или деревянный инструмент,
соблюдая осторожность, извлеките уплотнительные кольца из канавок
в цилиндре суппорта.
7. Проверьте состояние поршней и цилиндров.
При наличии царапин, рисок, износа или точечной коррозии необходимо
заменить поршень и цилиндр, а это означает, что необходимо заменить
суппорт в сборе.
8. Проверьте состояние всех деталей суппорта
и замените изношенные или поврежденные. Независимо от состояния замените
все резиновые уплотнения.
9. Промойте все детали в метиловом спирте или
чистой тормозной жидкости и протрите их. Для прочистки трубок и отверстий
используйте сжатый воздух.
10. Окуните поршни и новые уплотнительные кольца
поршней в тормозную жидкость и нанесите тонкий слой тормозной жидкости
на отверстия для поршней в суппорте.
11. Установите уплотнительные кольца в отверстия
цилиндров суппорта.
12. Установите пылезащитные чехлы на поршни
таким образом, чтобы внутренний диаметр чехла вошел в канавку поршня.
Соблюдая осторожность и поворачивая, вставьте поршень в суппорт.
13. Вставьте наружную кромку пылезащитного чехла
в суппорт до ее фиксации. Закрепите пылезащитный чехол скобой.
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||
|
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

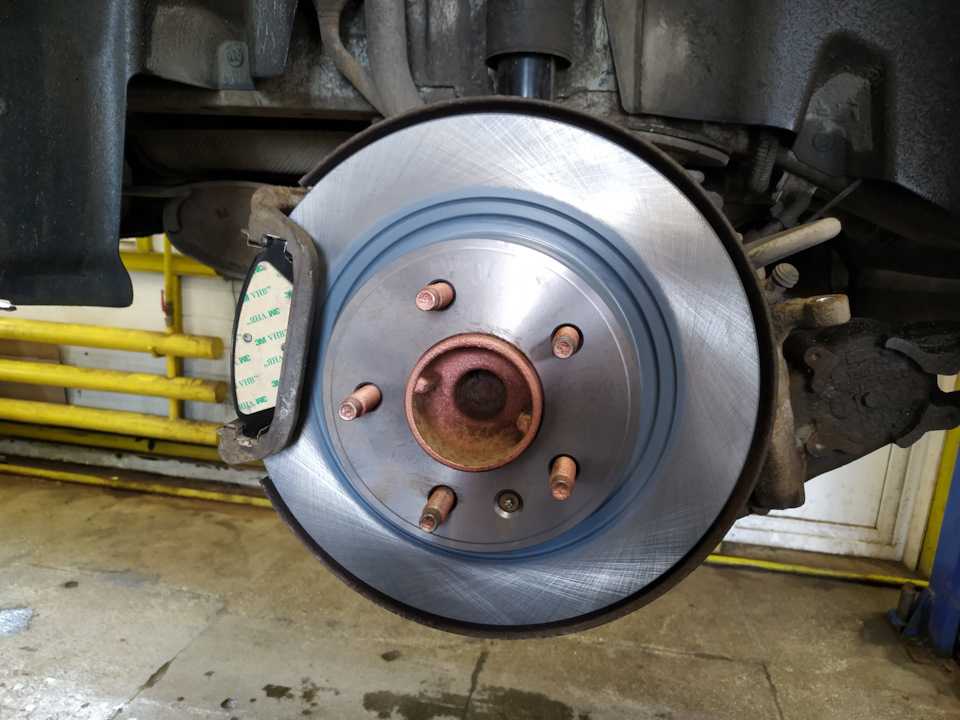

Передний тормозной диск и тормозные колодки
Внимание: Тормозные колодки ВСЕГДА заменять комплектом – 4 шт. (по две на каждую сторону)
Примечание: Ниже описаны снятие и установка тормозного диска и тормозных колодок с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.
Снятие
1. Вначале проверяем уровень тормозной жидкости в бачке главного тормозного цилиндра. Если он находится на отметке «MAX» или приближается к ней, откачиваем из бачка часть жидкости. В противном случае она польется через край при установке новых колодок.
2. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).
3. Отворачиваем колесные болты и снимаем переднее колесо.
4. При помощи отвертки поддеваем и затем извлекаем удерживающую пружину тормозной колодки из тормозного суппорта.
5. В зависимости от того, с какой стороны меняем тормозной диск и колодки, поворачиваем рулевое колесо до упора вправо или влево. В нашем случае — вправо. Также щеткой по металлу очищаем тормозной механизм от пыли и грязи.
6. Поддеваем отверткой и снимаем резиновые защитные колпачки двух направляющих пальцев тормозного суппорта.
7. Ключом с шестигранником на 7 отворачиваем два направляющих пальца тормозного суппорта.
8. Далее слегка прижимаем тормозные колодки к диску, для этого перемещаем поршень колесного цилиндра внутрь цилиндра: вставляем через отверстие в суппорте отвертку с широким лезвием между тормозной колодкой и диском и опираясь ею на суппорт, сдвигаем ее, утапливая тем самым поршень в цилиндр.
Примечание: При вдавливании поршня следим за уровнем тормозной жидкости в бачке, перетекающая через край жидкость может повредить лакокрасочное покрытие.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
2. Привод тормозной системы
Заправка бачка главного тормозного цилиндра
1. Визуально проверить уровень тормозной жидкости через стенки бачка главного тормозного цилиндра.
2. Если уровень тормозной жидкости соответствует половине полного бачка или ниже, тормозную систему необходимо проверить на предмет износа деталей и наличия утечек тормозной жидкости.
3. Если уровень тормозной жидкости соответствует половине полного бачка или ниже, и проведенные проверки не выявили неисправностей, долить тормозную жидкость до верхней отметки.
4. Если обслуживание тормозной системы было только что завершено, тормозную жидкость можно долить до верхней отметки.
5. Если уровень тормозной жидкости выше половины полного бачка, при нормальных условиях эксплуатации добавление тормозной жидкости не рекомендуется.
6. Если необходимо долить тормозную жидкость в бачок главного тормозного цилиндра, очистить наружную поверхность бачка и область вокруг крышки перед тем, как снимать крышку с диафрагмой.
Прокачка тормозной системы
Внимание: При добавлении жидкости в расширительный бачок тормозной системы или в бачок гидропривода сцепления использовать только тормозную жидкость DOT-4+ из чистого, герметичного контейнера. Данная полигликолевая тормозная жидкость гигроскопична и вбирает в себя атмосферную влагу
Не использовать жидкость из открытых контейнеров, поскольку она может содержать воду. Несоответвующая или загрязненная тормозная жидкость может стать причиной повреждения компонентов тормозной системы. Использовать только рекомендуемую тормозную жидкость DOT-4+.
1. Поместить чистую ветошь под главный тормозной цилиндр для предотвращения протекания тормозной жидкости.
2. При выключенном двигателе и остывших тормозах 3~5 раз нажать на педаль тормоза или до значительного усиления сопротивления педали тормоза для расходования ресурса разрежения вакуумного усилителя тормозов.
Примечание: Если необходимо снятие крышки расширительного бачка с диафрагмой, очистить наружную поверхность бачка и пространство вокруг крышки перед снятием.
Убедиться в том, что бачок главного тормозного цилиндра заполнен до верхней метки. Если необходимо, добавить свежей тормозной жидкости из чистой, герметичной тары.
Примечание: Для модулятора давления необходимо выполнить данный шаг в процессе заправки системы. Начинать с тормозных магистралей от главного цилиндра.
- При надежно установленных на главный цилиндр и модулятор давления тормозных магистралях, ослабить и отсоединить одну из магистралей от порта компонента.
- Позволить вытечь самотеком небольшому количеству тормозной жидкости из отверстия порта компонента.
- Подсоединить тормозную магистраль к компоненту и надежно затянуть.
- Попросить ассистента медленно нажать до упора на педаль тормоза и удерживать педаль в этом положении.
- Ослабить тормозную магистраль для выхода воздуха через отверстие порта компонента.
- Затянуть тормозную магистраль, затем попросить ассистента медленно отпустить педаль тормоза.
- Подождать 15 секунд, затем повторить предыдущие шаги, пока весь воздух не выйдет через порт главного тормозного цилиндра.
- При надежно установленных на главный цилиндр и модулятор давления тормозных магистралях, после того, как весь воздух будет удален из порта первого компонента, ослабить и отсоединить следующую магистраль и повторить описанную выше процедуру, пока таким образом не будет удален воздух из всех компонентов.
- После завершения удаления воздуха из последнего компонента, убедиться в том, что все тормозные магистрали надежно затянуты.
Примечание: Очистить наружную поверхность бачка и пространство вокруг крышки перед её снятием.
4. Снять крышку бачка главного тормозного цилиндра.
Передние тормозные механизмы
Демонтаж и монтаж
Внимание Не использовать тормозную жидкость, не рекомендованную заводом производителем. Также не использовать тормозную жидкость повторно после слива
Не использовать тормозную жидкость, хранившуюся долгое время в не герметичной таре, так как жидкость гигроскопична и может поглощать влагу из окружающего воздуха. Данное обстоятельство может привести к тому, что система гидропривода выйдет из строя при использовании такой жидкости.
Внимание Всегда устанавливать новые тормозные колодки, причем замену необходимо производить с обеих сторон автомобиля одновременно, чтобы исключить увод автомобиль при торможении. Внимание Тормозная жидкость очень агрессивна к пластиковым и покрашенным деталям
Поэтому исключить попадание жидкости на лакокрасочное покрытие. В противном случае промыть место попадания большим количеством проточной воды
Внимание Тормозная жидкость очень агрессивна к пластиковым и покрашенным деталям. Поэтому исключить попадание жидкости на лакокрасочное покрытие
В противном случае промыть место попадания большим количеством проточной воды.
Внимание Если тормозные колодки не будут заменяться на новые, перед снятием их необходимо пометить, чтобы при установке не перепутать их местами. 1
Отвернуть болты крепления и снять переднее колесо в сборе
1. Отвернуть болты крепления и снять переднее колесо в сборе.
2. Отметить расположение ступицы переднего колеса.
3. Отсоединить разъем жгута электропроводки датчика износа тормозных колодок (1), после чего высвободить жгут электропроводки из фиксаторов (стрелки), показанных на рисунке ниже.
4. Отсоединить датчик износа тормозных колодок (1) от тормозной колодки, как показано на рисунке ниже.
5. Используя подходящую отвертку, отсоединить и снять фиксирующую пружину с тормозного суппорта, как показано на рисунке ниже.
6. Снять защитные колпачки с направляющих пальцев.
7. Выкрутить направляющие пальцы из тормозного суппорта, как показано на рисунке ниже.
8. Снять тормозной суппорт в сборе и подвесить за подходящий отрезок провода или крюк.

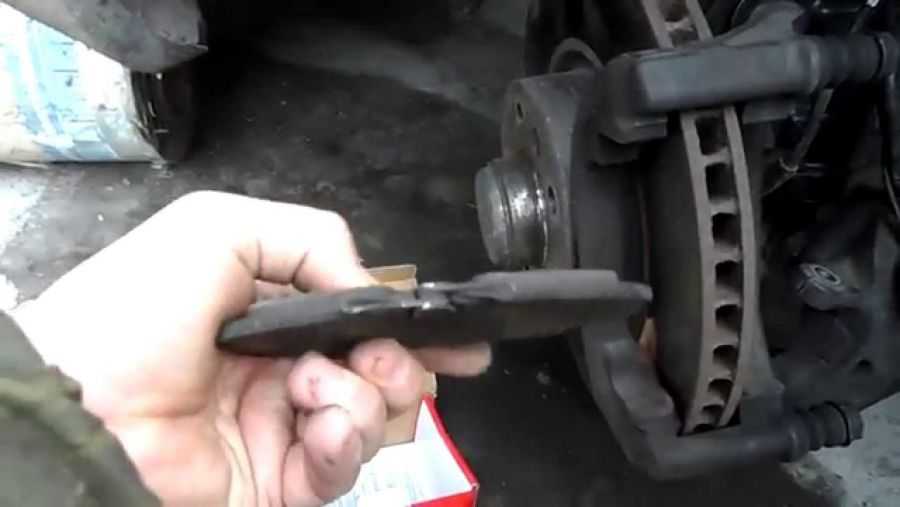

9. Извлечь из суппорта тормозные колодки.
