1. Снимите стойку передней подвески вместе с поворотным кулаком.
2. Отвинтите винт и снимите со ступицы тормозной диск.
3. Для извлечения ступицы из поворотного кулака используйте пресс и трубчатую оправку соответствующего диаметра. Установите поворотный кулак на стальные стержни внутренней стороной вверх и, используя металлическую оправку, выдавите ступицу из подшипников ступицы (см. рис. Выдавливание ступицы переднего колеса с подшипника).
4. Используя съемник, снимите внутреннее кольцо подшипника со ступицы (см. рис.Снятие внутреннего кольцо подшипника со ступицы).
5. Отвинтите три винта и снимите защитный щит тормозного диска с поворотного кулака (см. рис. Отвинчивание винта крепления защитного щита тормозного диска).
6. Снимите с поворотного кулака стопорные кольца, крепящие наружное кольцо подшипника (см. рис. Снятие стопорного кольца, крепящего наружное кольцо подшипника).
7. Опирая внутреннюю часть поворотного кулака на подставки и используя трубчатую оправку соответствующего диаметра, выдавите наружное кольцо подшипника из поворотного кулака.
Установка
Расположение подшипника ступицы переднего колеса
А – внешнее стопорное кольцо подшипника;
В – внутреннее стопорное кольцо подшипника
Установка подшипника ступицы переднего колеса с использова нием трубчатой оправки, гайки, болта и шайб соответствующегодиаметра
Установка ступицы переднего колеса с использованием трубчатой оправки, гайки, болта и шайб соответствующего диаметра
Общие сведения
1. Очистите ступицу и поворотный кулак от грязи, и смазки. Установите внешнее стопорное кольцо крепления подшипника (см.рис. Расположение подшипника ступицы переднего колеса). Имейте в виду, что язычки стопорного кольца должны быть повернуты к основанию поворотного кулака.
2. Надежно закрепите поворотный кулак на подставках и установите на него подшипник. Установку подшипника производите с использованием трубчатой оправки, которая должна давить на наружное кольцо подшипника. Подшипник устанавливайте до упора его во внешнее стопорное кольцо (см. рис. Установка подшипника ступицы переднего колеса с использова нием трубчатой оправки, гайки, болта и шайб соответствующего диаметра).
3. Установите внутреннее стопорное кольцо подшипника, чтобы язычки стопорного кольца были повернуты к основанию поворотного кулака.
4. Установите защитный щит тормозного диска.
5. Установите ступицу в подшипник. При этом используйте трубчатую оправку, которая давит на внутреннее кольцо подшипника. Запрессовку ступицы в подшипник можно произвести с использованием длинного болта, гайки и шайб соответствующего диаметра (см. рис. Установка ступицы переднего колеса с использованием трубчатой оправки, гайки, болта и шайб соответствующего диаметра).
6. Установите тормозной диск.
7. Установите стойку передней подвески с поворотным кулаком на автомобиль.
Видео про «Замена подшипника переднего колеса» для Opel Vectra A
Опель Вектра А Замена подшипника ступицы переднего колеса
Опель Вектра А. Замена подшипника передней ступицы в полевых условиях
https://youtube.com/watch?v=aFJ3tXKqI6k
Как правильно заменить подшипники передних ступиц в Opel Astra G часть1
Opel Vectra Caravan › Бортжурнал › Ремонт кулисы, замена кнопочек и так далее
Как я уже писал, кулиса была сломлена жизнью или крепкой рукой предыдущего хозяина. Я ее, конечно, восстановил, но надежды купить целую не потерял.Что-то ветер дует в спину, не пора ли к магазину?На разборке были приобретены следующие прибамбасы, цена в уе:крышечка на зеркало — 2,5

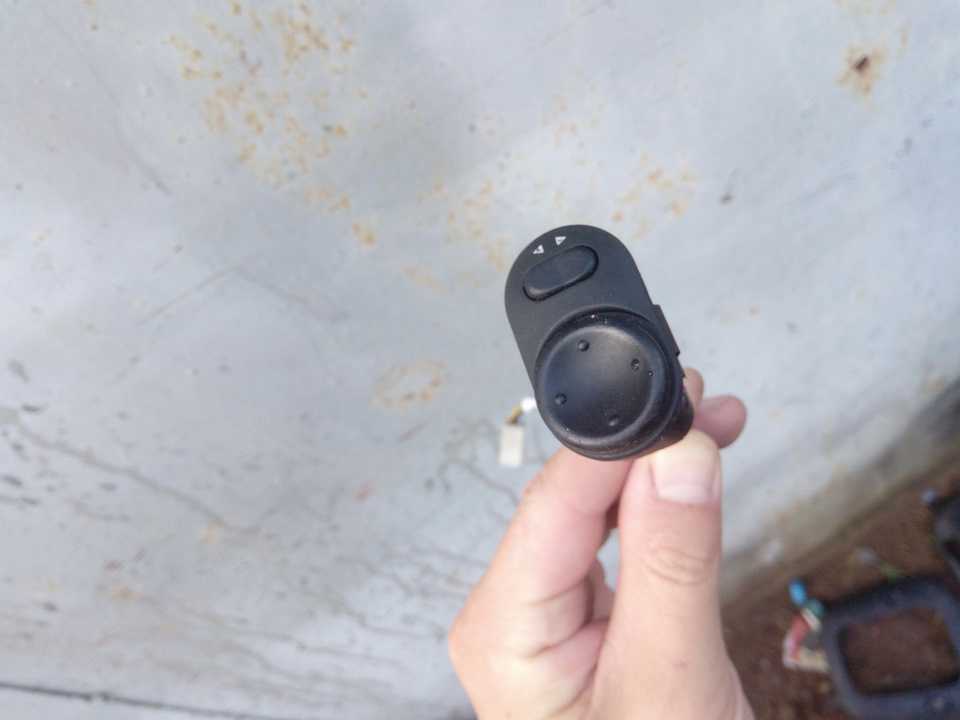

вертолет почти как новый, но не новый — 15джойстик зеркал — 5

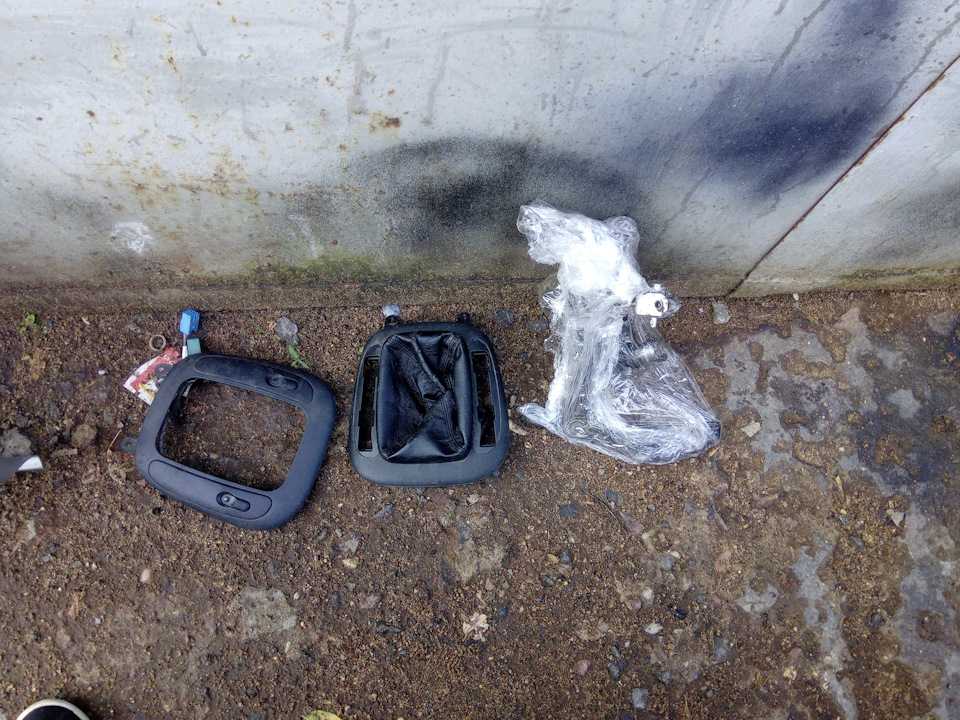

кнопочки стеклоподъемников+2 кулисы+рамка для стеклоподъемников в нагрузку — 30

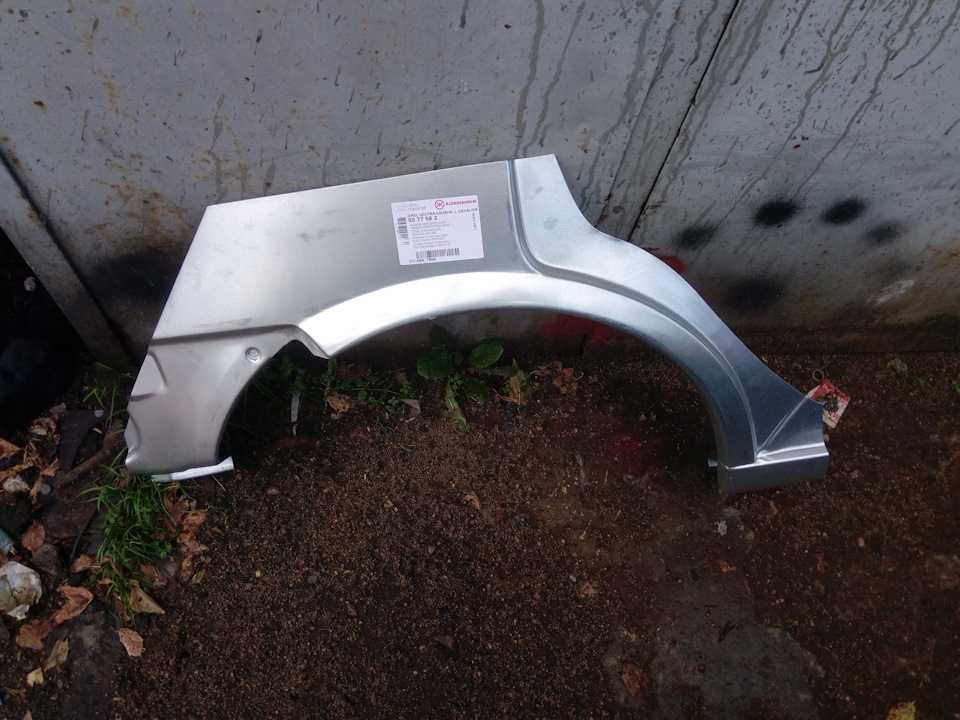

чехол для кпп — 10арка ремонтная(датская, иносраннная) — 13
палец-штифт для соединения вертолета с механизмом на мкпп — 6,5пластик вокруг рулевой колонки — 10

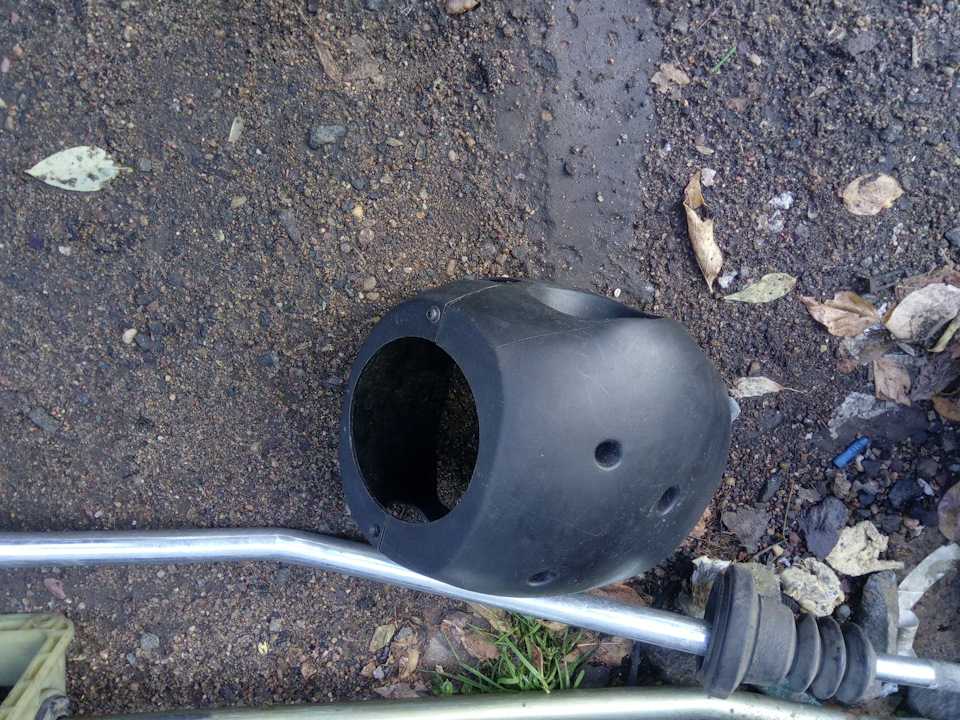

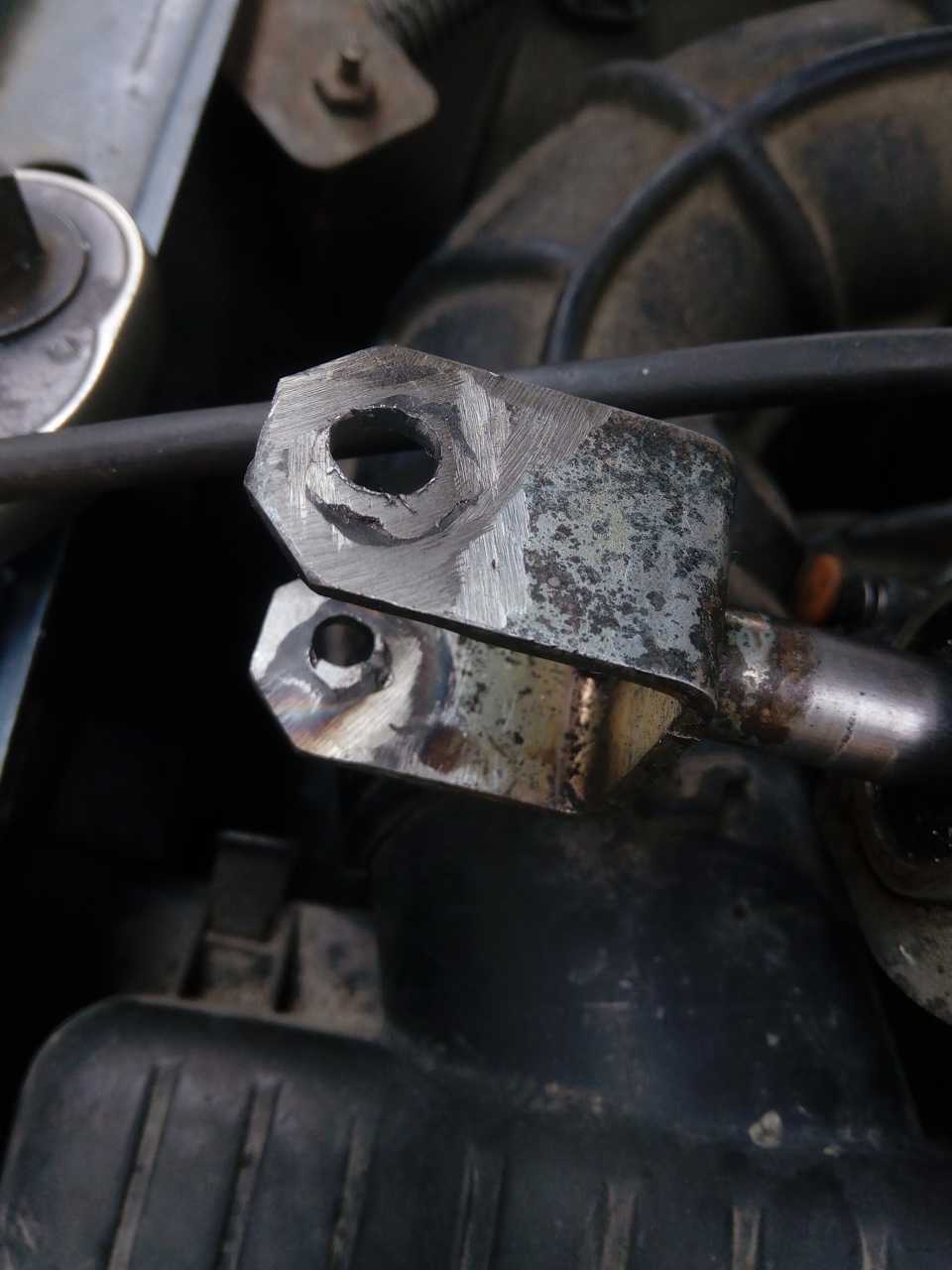

Итак, погнали. Как снимать вертолет, механизм на мкпп и саму кулису, писать не буду, все расписано. Ну, может, пара моментов:1.вертолет проще снимать с его креплением, доступ к его держащим 4 болтам есть, достается вверх слева от аккумулятора. Ничего больше снимать не надо(аккум, площадка его, и т.д.)2. механизм так же снимается без снятия аккума. Доступ к болтикам есть.3. перед тем, как снять механизм, надо вдвинуть штифт на его корпусе, он в виде кнопки с пружинкой. Вдвигается если вилка стоит в нейтральном положении и чуть повернуть по часовой стрелке.4. Когда собрано все вместе, прежде, чем затянуть винт, ужимающий тягу-палку из салона к вертолету, надо в салоне вставить штырек(отвертку, шило, макаронину) в отверстие слева на рычаге кпп(под кожухом) и в самом корпусе селектора. Потом нажать подпружиненную кнопку-штифт на механизме выбора передач. И только потом затягивать болт на 13.5. На 2.0 dti палка своей длинны и формы. На Малиновке продаваны говорили, что все фигня, все палки одинаковые. У меня лежало рядышком 3 палки от Верок Б. Одна из них дизельная, остальные бензинки. Все 3 — разные как по длине, так и по изгибам.Моя, кстати, самая длинная.

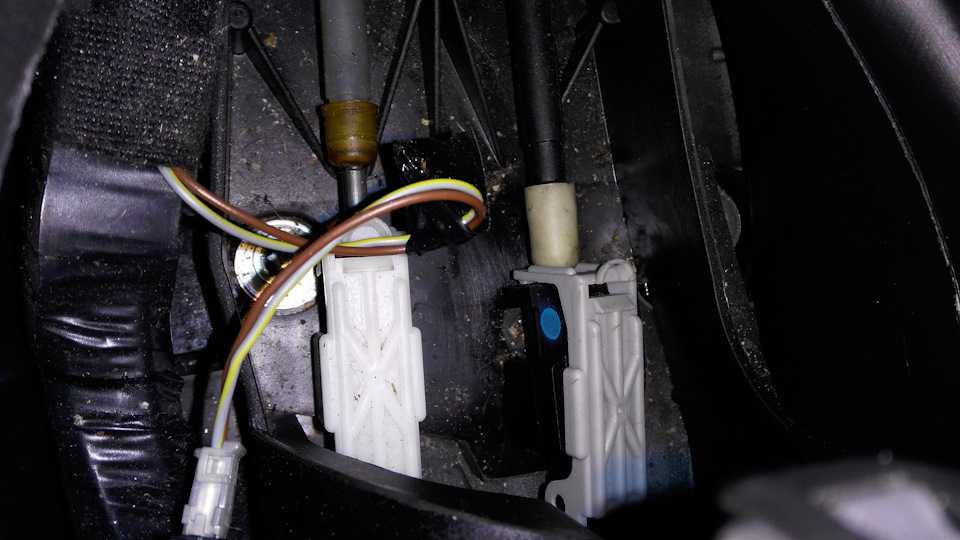

6. Процесс снятия селектора МКПП из салона: снимаем кожух, видим, что селектор МКПП вставлен в перпендикулярную ей ось и держится при помощи штифта с круглой-пружинкой, обнимающей рычаг. Пружинку отдать(можно руками, она не тугая), штифт вынуть. Рамку с кнопками стеклоопущеников открутить и в сторону(2 самореза).Под капотом открутить болтик на 13, на хомуте.Потом открутить 4 болтика, держащие сам механизм селектора, по его углам.Потом тянуть палку на себя, чуть покачивая. Она вынемется. Только потом вынуть сам механизм-кулису.7. Вертолет. Вещь в себе. Может люфтить, но это не критично.Критично 2 вещи, когда его надо ремонтировать. Первая — спадает пластиковая тяга. Т.е. такой там износ. Частично лечится хомутиками. Вторая — место соединения вертолета и механизма на МКПП. Там такой типа кардан. Разбивается как пластиковая втулкка, так и штифты, и даже сама металлическая вилка(как в моем случае). Ремкомплект из 2 пальцев(с пружинкой) и пластика стоит 30р.(15 трампов) на Малиновке. Но понадобится еще и вилка с сальником в механизм, плюс прокладка.Но мы же колхозим экономим. Поэтому вилку я просто завалил, а отверстия просверлил в сварке(8 и 6).

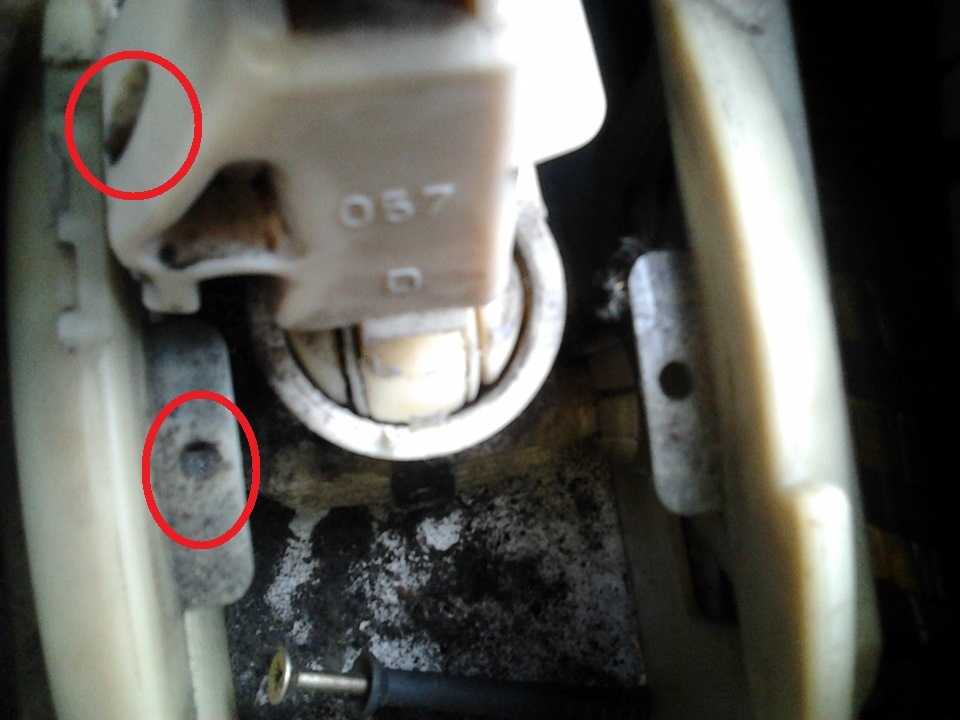

8. Кулиса в салоне, если яблоко(шар посередине рычага) разбил посадочное, лечится хомутиками или вставкой. Я лечил хомутами.
Чего я добился — передачи переключаются, хлтя и не четко и нет той легкости, какую я ожидал, увы. Вроде все работает, но что-то как-то не так.
Поставил кнопочки стеклоопущенцев. Уррра — все работает. Вернее, есть плюс — стекла опускаются. Есть и минус — при попытке поднять, они перекашиваются)))
Постаавил кнопку регулировки зеркал. Они и заворочились. Чтобы добраться до его разъема, надо снять не всю дверную карту, а только верхнюю пластиковую часть с ручкой. Он держится на 3 или 4 болтах — под треугольником напротив зеркала бокового(он просто отковыривается), под ручкой(он тоже отщелкивается), и под сеточкой пищалки(тоже отщелкивается).
Пришлось сгонять на шиномонтаж — спускало заднее колесо по ободу, сразу обратил внимание, что резина подъедена изнутри. Надо глянуть на рычаги, хм
Минус 5 трампов шиннику.
Очень-ца ищу крышку багажника-нама. Хитрые барыги простят 120-150 трампов, что занадта. Может, кому надоела или лежит без дела?))) Ну и молдинги нужны)
Немецкий концерн Опель представлен множеством разновидностей авто, что позволяет потребителю выбрать именно тот транспорт, который ему необходим. В нем будут представлены малолитражные автомобили с мотором объема 1,2 л. и выносливые дизельные агрегаты объемом в 3 литра, способные развивать мощность до 184 л.с.
Имеются автомобили как с механической, так и с автоматической трансмиссией. Причем некоторые машины комплектуются роботизированной коробкой передач, имеющей ряд преимуществ перед обычным «автоматом»:
своевременное переключение передач, которое ведет к уменьшению расхода горючего;
меньший вес, по сравнению с АКПП;
в ее обслуживание входит лишь замена масла каждые 50000 км;
меньшая стоимость, если сравнивать с АКПП.
Среди кузовных разновидностей большей популярностью пользуется седан. Следом идут авто, выполненные в кузове хэтчбек, а после них минивэны и универсалы.
Регулировка привода
Привод управления коробкой передач необходимо регулировать, если не включаются отдельные передачи, не осуществляется сцепление или после замены самого привода. При правильно отрегулированном приводе все передачи должны легко включаться при работающем двигателе и нажатой педали сцепления.
Снять защитный чехол в туннеле коробки передач.
Установить рычаг переключения передач в нейтральное положение.
Вынуть заглушку из регулировочного отверстия крышки привода.
Поворачивать тягу привода влево (относительно направления движения) до тех пор, пока регулировочное приспособление Opel КМ-527 не войдет в регулировочное отверстие до упора. Вместо указанного приспособления можно использовать сверло диаметром 5 мм.
Установить и зафиксировать рычаг переключения передач в нейтральном положении (на линии включения 1-й и 2-й передач). При этом приспособление должно быть установлено без зазора до упора, а стрелка — указывать на метку.
Затянуть болты крепления зажима в этом положении моментом 15 Нм.
Зазор между крюком А и упором В (см. рис.Р0190) не должен превышать 3 мм, при необходимости повторить регулировку.
Проверить включение всех передач; при затрудненном включении повторить регулировку.
Установить новую заглушку в крышку привода.
Провести пробную поездку и проверить легкость переключения передач, при необходимости повторить регулировку.
источник
Opel Vectra В › Бортжурнал › Регулировка кулисы МКПП
Привет всем читающим мою запись. Может для опытных вектраводов она и не нужная, а для новичков возможно и пригодится! В свою очередь делая эту процедуру на СТО отвалил кучу бабла!) Работы минут на пять!
1. Ослабить зажимной болт штока переключения передач( не отвинчивать полностью)который крепит шток переключения передач к тяге управления коробкой передач. Болт расположен под капотом на механизме переключения передач перед перегородкой моторного отсека.
2. В салоне автомобиля снять защитный кожух рычага переключения передач. Зафиксировать рычаг переключения передач, вставив стальной стержень или сверло диаметром 5 мм в отверстие, расположенное на левой передней стороне в основании рычага.
вот два отверстия, сравнять и вставить стержень
3. Зафиксировать механизм выбора передач, нажимая на подпружиненный штифт блокирования, расположенный на крышке механизма выбора передач, для этого поворачиваем «вертолет» — жмем штифт, когда полностью провалился, зафиксировался — делаем следующий шаг!
4. После фиксации рычага переключения передач и коробки передач затянуть зажимной болт штока переключения передач. Т. к. кулиса имеет небольшой люфт, после фиксации «вертолета» немного подвернул его против часовой стрелки (на двигатель).
5. Извлекаем стержень блокирования из рычага переключения передач и проверяем действие механизма переключения передач, причем штифт блокирования механизма выбора передач автоматически должен вернуться в исходное положение при перемещении рычага переключения передач.
источник
Opel Vectra Z19DT pwd by KPDTuning › Бортжурнал › Регулировка механизма переключения передач (коробка M32)
Здравствуйте, друзья!В дополнение к предыдущей записи (www.drive2.ru/l/462867733210464650/) так как коробка передач демонтировалась решил отрегулировать механизм переключения передач.Для начала снимаем рамку и пыльник чехла рычага переключения передач.
Далее открываем пепельницу, пальцами вдавливаем боковые фиксаторы и извлекаем её из консоли.
Вот расположение этих фиксаторов по бокам, очень не удобно сделано, приходится действовать на ощупь, пальцы еле долазят!
При помощи тонкой отвёртки сдвигаем фиксаторы, расположенные на наконечниках тросов, вверх до первой выемки (щелчка), дальше их не трогаем, так как можно сломать! После их отщёлкивания тросы начинают свободно ходить через фиксаторы, нам это и нужно, дальше не тянем!
Поднимаем кольцо блокировки передачи заднего хода вверх, получив доступ к фиксаторам, расположенным на блокираторе. Аккуратно сжимаем их с двух сторон и смещаем блокиратор вниз.
Перемещаем рычаг переключения передач влево и заводим выступ, расположенный в основании блокиратора, в ответное отверстие, расположенное на основании кожуха рычага. Таким образом, рычаг заблокирован в требуемом положении.

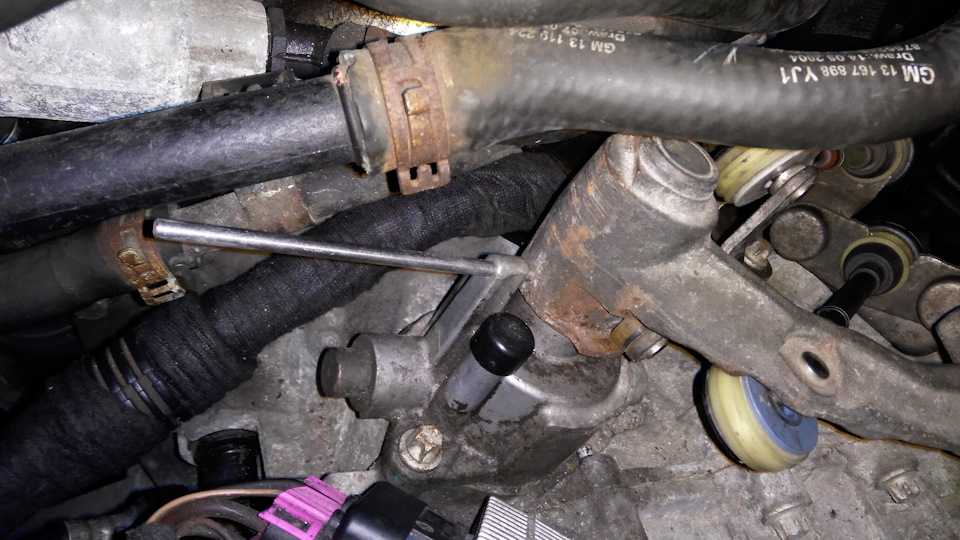

Далее в моторном отсеке нам нужно заблокировать рычаг переключения передач, расположенный на коробке, в необходимом положении. Для чего заводим металлический пруток диаметром 5 мм сквозь отверстия в рычаге в отверстие, расположенное на корпусе коробки. Проверяем, что рычаг надёжно заблокирован.
Затем идём опять в салон. Защёлкиваем фиксаторы тросов переключения передач опуская их вниз. В моторном отсеке извлекаем пруток из рычага и коробки. В салоне поднимаем блокиратор вверх по рычагу до фиксации защёлок

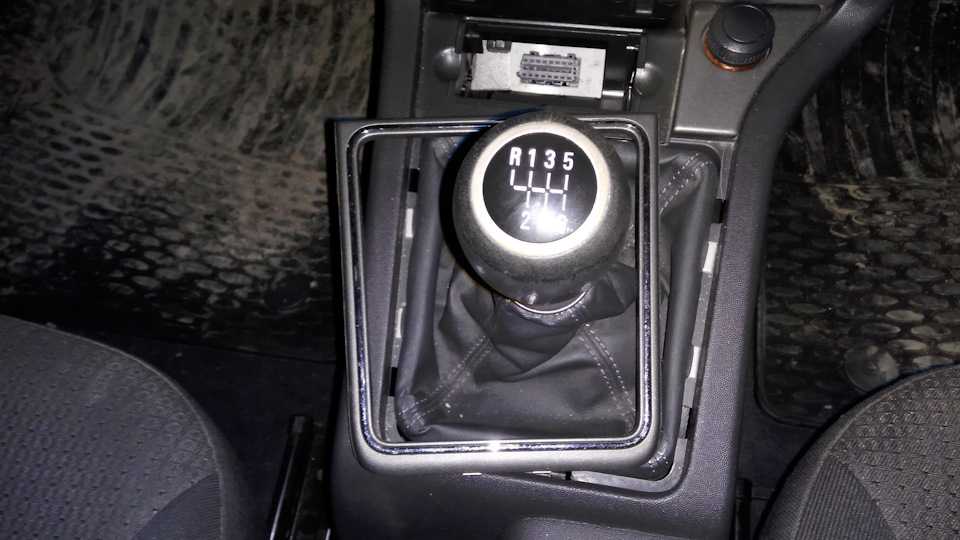

Ставим обратно пепельницу, пыльник и рамку чехла рычага переключения передач.Проверяем, чтобы все передачи включались без прикладывания чрезмерных усилий.На этом регулировка механизма переключения передач закончена.Всем спасибо за внимание! Может кому-то пригодится! Удачи в ремонте!
источник
Электрические схемы Opel Vectra A
Общие сведения
Электрические схемы представлены в упрощенном варианте.
Под нижней линией на схеме имеются номера координат, по которым, используя ключ, можно определить цепь или элемент схемы.
Цепи подачи положительного напряжения расположены в верхней части схемы. Линия, обозначенная цифрой 30, находится постоянно под напряжением, а линия с цифрой 15 находится под напряжением только при включенном зажигании.
Номера в квадратах обозначают координату, в которой подсоединяется данный провод.
В качестве примера рассмотрим электрическую цепь переключателя поворотов, расположенную между координатами 496 и 498. Питание электрической цепи осуществляется от линии 15 после включения зажигания через предохранитель F22 в 10А. Если автомобиль оборудован механической коробкой передач, электричес кая цепь проходит по проводу сечением 0,75 мм (SV 0,75) через контакт 12 в электрическом разъеме Х5 к переключателю указателей поворотов 87. От переключателя электрическая цепь продолжается по белому проводу с черной полоской сечением 0,75 мм (WSSW 0,75) через контакт 2 электрического разъема Х5 и контакт 1 электрического разъема Х6 к лампам накаливания (Е17 и Е18). Электрическая цепь оканчивается коричневым проводом, который соединяет каждый патрон лампочки с массой автомобиля.
Сокращения на электрических схемах
ABS
Антиблокировочная тормозная система
4WD
Полный привод
АС
Кондиционер
LWR
Корректор света фар
AZV
Сцепное устройство прицепа
М1.5
Системы управления двигателем Bosch Motronic M1.5
AT
Автоматическая коробка передач
М2.5
Системы управления двигателем Bosch Motronic M2.5
АТС
Автоматическая регулировка температуры
МОТ
Motronic
BR
Бортовой компьютер
МТ
Механическая коробка передач
СС
Контроль системы управления
MUL
Система впрыска топлива Multec
CRC
Круиз-контроль
N
Норвегия
D
Дизель
NS
Передние противотуманные фары
DS
Система защиты
NSL
Задние противотуманные фонари
DT
Турбодизель
OEL
Датчики давления/уровня масла
DWA
Противоугонная система
ОРТ
Оборудование, поставляемое по особому заказу
DZM
Тахометр
PBSL
Стояночный тормоз (автоматическая коробка передач, селектор в положении Р)
Освещение в салоне, включающееся при открывании дверей
IRL
Подсветка салона, включающаяся при открывании дверей
TSZI
Зажигание
КАТ
Каталитический конвертер
VGS
Карбюратор
KBS
Жгут проводов
WEG
Счетчик пройденного расстояния
KV
Контакт, распределительный элемент
WHR
Система управления уровнем задней подвески
L3.1
Система впрыска топлива (Bosch L3. 1 -Jetronic)
WS
Зуммер
LCD
Дисплей
ZV
Центральный замок
LHD
Левый привод
ZYL
Цилиндр
Видео про «Электрические схемы» для Opel Vectra A
Как читать схему проводки автомобиля
Как читать электросхемы VAG, Часть 1
Предохранитель-индикатор, демонстрация работы
Руководство по ремонту и эксплуатации.
На нашем сайте OpelAstraH.ru мы предлагаем Вам в помощь руководство по ремонту и эксплуатации опелей с двигателями Z14ХЕР (D0HC, 1,4 л); Z16XER (D0HC 1,6 л ); Z18XER (D0HC, 1,8 л); Z20LER (D0HC, 2,0 л), Z20LEH (D0HC, 2,0 л); с кузовами трех- и пятидверный хэтчбек (hatchback), универсал (caravan), седан (sedan). В основном руководство рассчитано для Opel Astra H или как ныне Family, однако может пригодиться и для владельцев других Опель Астра (и старые модели F, G, и новый J), так как наглядные инструкции в нашем руководстве либо универсальны, либо полезны для общего развития. Во всех разделах, посвященных ремонту и обслуживанию агрегатов и систем, приведены списки возможных поломок и неисправностей, а главное — рекомендации по их устранению. Даны указания по ремонту (разборке, сборке, регулировки) всех узлов и систем Опель Астра. Инструкции в руководстве даны поэтапно с сопровождением фотоматериалами и рисунками. Приемы и способы ремонта и обслуживания автомобиля описаны с использованием стандартных инструментов. Только в особо редких случаях в руководстве даются рекомендации по применению специальных инструментов, которые доступны в свободной продаже.
Практически в каждом из разделов руководства есть «Полезные советы», «Предупреждения», «Примечания», с помощью которых можно выйти из затруднительных ситуаций и исключить ошибки.
Помимо этого:
в разделе «Устройство автомобиля» приведены общие сведения об автомобиле Opel, его паспортные данные и расшифровка. Описаны ключи замков, прикладываемые к модели Астра, органы управления, расположенные на панели приборов. Рассматриваются элементы оборудования салона и приемы их использования. Равным образом описаны регулировка положения сидений в разных направлениях, управления трансмиссией и другие элементы;
в раздел «Неисправности в пути» включена информация, которая выручит из любой внезапно возникшей ситуации, связанной с неисправностью автомобиля. Причем порядок поиска неисправностей сопровождается фотографиями;
на сайте содержатся все необходимые сведения для эксплуатации, обслуживания и ремонта. Также рассмотрена информация о давлении воздуха в шинах всех размеров, заправочных объемах и даже о такой тонкости, как моменты затяжки резьбовых соединений;
Регулировка тяги механизма выбора передач Opel Vectra A
Общие сведенияПредупреждение
После проведения регулировки закройте отверстие регулятора в крышке механизма выбора передач новой пробкой.

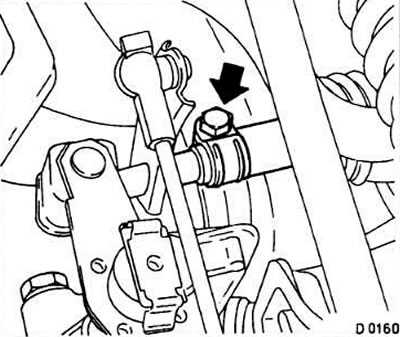

Расположение зажимного болта, крепящего шток механизма выбора передач к тяге
Извлечение пробки из отверстия для регулировки в крышке механизма выбора передач
Установка сверла
При установке сверла, оно должно войти в отверстие в рычаге выбора передач.
Стрелка на рычаге переключения передач
Стрелка на рычаге переключения передач должна быть совмещена с надрезом элементов блокировки включения передачи заднего хода.
Зазор между крюком и упором
Зазор между крюком (А) и упором (В) должен составлять не более 3 мм.
Общие сведения
1. В моторном отсеке ослабьте зажимной болт, крепящий шток механизма выбора передач к тяге (см. рис. Расположение зажимного болта, крепящего шток механизма выбора передач к тяге). На моделях с 1993 года изменено расположение зажимного болта и доступ к нему наиболее удобен из-под автомобиля.
2. Извлеките пробку, закрывающую отверстие для регулировки в крышке механизма выбора передач (см. рис. Извлечение пробки из отверстия для регулировки в крышке механизма выбора передач).
3. Поверните шток механизма выбора передач против часовой стрелки так, чтобы сверло диаметром 4,5 мм, вставленное через отверстие для регулировки в крышке механизма выбора передач вошло в отверстие в рычаге выбора передач (см. рис. Установка сверла).
4. В салоне автомобиля для доступа к основанию рычага переключения передач снимите защитный чехол рычага переключения передач с центральной консоли.
5. Помощник должен удерживать рычаг переключения передач в нейтральном положении в точке включения первой/второй передач. При этом рычаг должен упираться в элемент блокировки включения передачи заднего хода, а стрелка и надрез должны располагаться так, как показано на рис. Стрелка на рычаге переключения передач
6. На моделях с 1993 года после установки рычага переключения передач в положение для регулировки вставьте второе сверло диаметром 4,5 мм в отверстие в рычаге переключения передач. При этом происходит блокировка рычага переключения передач на время регулировки и не требуется помощь помощника. В этом положении рычага затяните зажимной болт, крепящий шток механизма выбора передач к тяге.
7.На моделях до 1993 года проверьте, что зазор между крюком (А) и упором (В) в основании рычага переключения передач составлял не более 3 мм (см. рис.Зазор между крюком и упором).
8. Установите защитный чехол рычага переключения передач на центральную консоль.
9. Извлеките сверло из отверстия для регулировки в крышке механизма выбора передач и закройте отверстие новой пробкой.
10. Проверьте работу механизма выбора передач на холостых оборотах двигателя.
Видео про «Регулировка тяги механизма выбора передач» для Opel Vectra A
замена ремкомплекта на кулисе переключения кпп опель вектра а
Opel Vectra Caravan › Бортжурнал › Ремонт кулисы, замена кнопочек и так далее
Как я уже писал, кулиса была сломлена жизнью или крепкой рукой предыдущего хозяина. Я ее, конечно, восстановил, но надежды купить целую не потерял.Что-то ветер дует в спину, не пора ли к магазину?На разборке были приобретены следующие прибамбасы, цена в уе:крышечка на зеркало — 2,5
вертолет почти как новый, но не новый — 15джойстик зеркал — 5
кнопочки стеклоподъемников+2 кулисы+рамка для стеклоподъемников в нагрузку — 30
чехол для кпп — 10арка ремонтная(датская, иносраннная) — 13
палец-штифт для соединения вертолета с механизмом на мкпп — 6,5пластик вокруг рулевой колонки — 10
Итак, погнали. Как снимать вертолет, механизм на мкпп и саму кулису, писать не буду, все расписано. Ну, может, пара моментов:1.вертолет проще снимать с его креплением, доступ к его держащим 4 болтам есть, достается вверх слева от аккумулятора. Ничего больше снимать не надо(аккум, площадка его, и т.д.)2. механизм так же снимается без снятия аккума. Доступ к болтикам есть.3. перед тем, как снять механизм, надо вдвинуть штифт на его корпусе, он в виде кнопки с пружинкой. Вдвигается если вилка стоит в нейтральном положении и чуть повернуть по часовой стрелке.4. Когда собрано все вместе, прежде, чем затянуть винт, ужимающий тягу-палку из салона к вертолету, надо в салоне вставить штырек(отвертку, шило, макаронину) в отверстие слева на рычаге кпп(под кожухом) и в самом корпусе селектора. Потом нажать подпружиненную кнопку-штифт на механизме выбора передач. И только потом затягивать болт на 13.5. На 2.0 dti палка своей длинны и формы. На Малиновке продаваны говорили, что все фигня, все палки одинаковые. У меня лежало рядышком 3 палки от Верок Б. Одна из них дизельная, остальные бензинки. Все 3 — разные как по длине, так и по изгибам.Моя, кстати, самая длинная.
6. Процесс снятия селектора МКПП из салона: снимаем кожух, видим, что селектор МКПП вставлен в перпендикулярную ей ось и держится при помощи штифта с круглой-пружинкой, обнимающей рычаг. Пружинку отдать(можно руками, она не тугая), штифт вынуть. Рамку с кнопками стеклоопущеников открутить и в сторону(2 самореза).Под капотом открутить болтик на 13, на хомуте.Потом открутить 4 болтика, держащие сам механизм селектора, по его углам.Потом тянуть палку на себя, чуть покачивая. Она вынемется. Только потом вынуть сам механизм-кулису.7. Вертолет. Вещь в себе. Может люфтить, но это не критично.Критично 2 вещи, когда его надо ремонтировать. Первая — спадает пластиковая тяга. Т.е. такой там износ. Частично лечится хомутиками. Вторая — место соединения вертолета и механизма на МКПП. Там такой типа кардан. Разбивается как пластиковая втулкка, так и штифты, и даже сама металлическая вилка(как в моем случае). Ремкомплект из 2 пальцев(с пружинкой) и пластика стоит 30р.(15 трампов) на Малиновке. Но понадобится еще и вилка с сальником в механизм, плюс прокладка.Но мы же колхозим экономим. Поэтому вилку я просто завалил, а отверстия просверлил в сварке(8 и 6).
8. Кулиса в салоне, если яблоко(шар посередине рычага) разбил посадочное, лечится хомутиками или вставкой. Я лечил хомутами.
Чего я добился — передачи переключаются, хлтя и не четко и нет той легкости, какую я ожидал, увы. Вроде все работает, но что-то как-то не так.
Поставил кнопочки стеклоопущенцев. Уррра — все работает. Вернее, есть плюс — стекла опускаются. Есть и минус — при попытке поднять, они перекашиваются)))
Постаавил кнопку регулировки зеркал. Они и заворочились. Чтобы добраться до его разъема, надо снять не всю дверную карту, а только верхнюю пластиковую часть с ручкой. Он держится на 3 или 4 болтах — под треугольником напротив зеркала бокового(он просто отковыривается), под ручкой(он тоже отщелкивается), и под сеточкой пищалки(тоже отщелкивается).
Пришлось сгонять на шиномонтаж — спускало заднее колесо по ободу, сразу обратил внимание, что резина подъедена изнутри. Надо глянуть на рычаги, хм
Минус 5 трампов шиннику.
Очень-ца ищу крышку багажника-нама. Хитрые барыги простят 120-150 трампов, что занадта. Может, кому надоела или лежит без дела?))) Ну и молдинги нужны)
источник
Opel Vectra ALLROAD wayfarer › Бортжурнал › ЭТАП 3 — механизм переключения передач
Болезнь плохого втыкания передач была у машины сразу при покупке. Спустя некоторое время решил заняться эти делом. К тому времени почти все передачи втыкались с большим трудом.
Почитав форумы, выяснил, что проблема в механизме переключения передач или кулисе ли вертолете – кто как называет). Менять детали по частям там было не целесообразно, т.к. стоимость детали в сборе была порядка 1500р., а гемора при замене отдельных частей было бы на порядок больше…

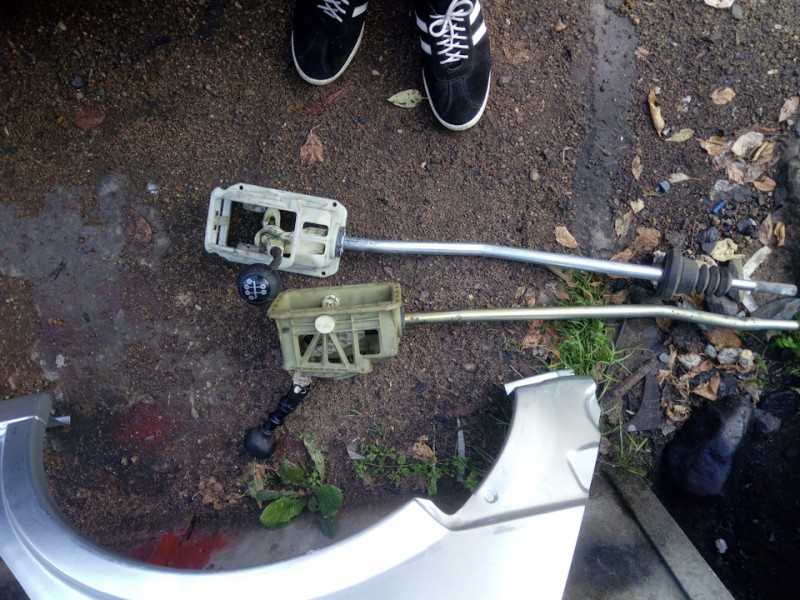

В общем купил я “вертолет” в сборе) Однако, это не всё, что влияет на люфты и четкость включения. Важная деталь — вилка выбора передач – купил и её, а до кучи пластиковую пробку крышки, сальник вилки выбора передач и прокладку крышки кпп, поскольку старую использовать нельзя – после снятия она попросту рассыпалась.
Неожиданно столкнулся с проблемой снятия старого вертолета…осевой болт никак не хотел выниматься, пытался тянуть за шляпку — края тут же пообломались…Думал выбить, так снизу не подлезешь. Пришлось снимать опору кпп (вертолет прикреплен к ней), а потом уже выбивать его – так оказалось намного удобнее.
Ставим новый вертолет, соединяем один его конец с тягой, идущей в салон, но пока не закручиваем болт – ещё потребуется регулировка!
Теперь механизм выбора передач (второй конец вертолета от него отсоединен). Откручиваем 4 болта крепления крышки кпп. Качающими движениями пытаемся стронуть. Если не получается – постукиваем. Сняв крышку со внутренностями идем домой/в гараж) Разбираем все детальки, хорошенько отмываем. Вставляем новые и радуемся)
Идем к машине, ставим крышку со внутренностями на место. У меня правильно попасть получилось не сразу…методом тыка через несколько минут крышка всё же встала на место) Теперь присоединяем второй конец вертолета к новенькому механизму выбора передач. Вставляем пластиковый штифт.
Переходим к регулировке. Понадобится тонкое сверло или любая другая тонкая вещица. Отводим рукой вертолет в крайнее правое положение, если стоять лицом к машине. В этом положении вставляем сверло в отверстие на задней стенке крышки кпп (вместо пластиковой пробки). Далее идем в салон, снимаем чехол кпп и переводим рычаг в крайнее левое положение. Под чехлом видна выдавленная стрелка на корпусе – с ней надо совместить риску на рычаге. После просим друга придержать рычаг в этом положении, ну или можно закрепить проволокой). Снова лезем под капот и закручиваем болт хомута крепящего конец вертолета на тяге в салон. Всё! Наслаждаемся четкой работой механизма)…
источник
Где находится ЭБУ Опель Вектра
Кроме того, ЭБУ выполняет функции диагностики неисправностей систем и узлов двигателя. При обнаружении какой-либо неисправности ЭБУ включает сигнализатор “Требуется техобслуживание двигателя”, определяет и заносит в память соответствующий код (коды) неисправности. Это облегчает в дальнейшем проведение диагностики отказов.
На автомобиль Opel Vectra установлен ЭБУ типа IEFI-6. При отказе ЭБУ заменяется в сборе, поскольку не содержит ремонтопригодных элементов. Параметры и алгоритмы управления хранятся в стираемом программируемом постоянном запоминаю щем устройстве (СППЗУ). Вариант программы, записанной в ПЗУ, обозначен номером ЭБУ, который соответствует идентификационному номеру автомобиля. ЭБУ осуществляет питание различных датчиков и выключателей постоянным напряжением 5 и 12 В. Электрические цепи ЭБУ обладают высоким сопротивлением, поэтому при соединении клемм питания с контрольной лампой последняя не горит.

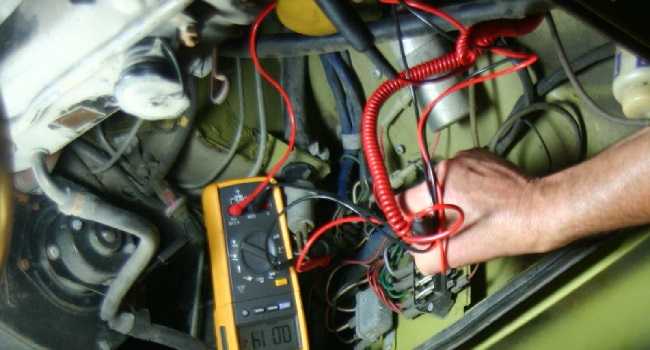

Для точного измерения напряжения питания следует применять цифровой вольтметр с высоким полным сопротивлением (10 МОм). ЭБУ управляет работой топливнык форсунок, клапаном холостого хода, сцеплением компрессора и т. д. с помощью специальных электронных устройств (4-х канальных драйверов), предназначенных для обработки выходных управляющих сигналов ЭБУ. ЭБУ Опель Вектра выполнен необслуживаемым. Поэтому при отказе ЭБУ он подлежит замене в сборе.
