Замена воздушного фильтра Опель Вектра А имеет свои особенности, и исходя от места посадки элемента, необходимо четко соблюдать последовательность действий.
Пошаговая инструкция по замене воздушного фильтра на Опель Вектра А:
Снять скобы и отсоединить вакуумный шланг и шланг вентиляции картера в передней части ВФ;
Отстегнуть скобы с крышки воздухофильтра, которая располагается со стороны моторного отсека;
Снять трубку с кожуха элемента;
Удалить крышку и вытащить фильтрующий элемент;
Очистить кожух от пыли;
Установить новый фильтр;
Вставить снятую крышку и зафиксировать скобами, подключить все оставшиеся детали.
Пошаговая инструкция установки фильтрующего устройства сбоку:
Снять воздуховод с корпуса;
Отстегнуть скобы и снять крышку защиты;
Вытащить старый фильтр из места посадки;
Установить новый элемент и произвести работу с составляющими в обратном порядке.
Модели Опель Вектра с фильтрацией сверху: процедура ремонта:
Снять хомут воздуховода;
Ослабить скобы и снять трубку с входного отверстия на головках цилиндра;
Открутить винты, которые расположены на передней головке блока цилиндров и удалить старый фильтр;
Прочистить место посадки;
Вставить новую фильтрацию и присоединить все скобы, крышку и шланг.
Работа займет около 5-7 минут.
4.20. Сопла вентиляции
ЦЕНТРАЛЬНЫЕ СОПЛА
Снятие
Использование лезвия отвертки для снятия центральных сопел системы вентиляции
Снятие центральных сопел системы вентиляции с панели приборов
ПОРЯДОК ВЫПОЛНЕНИЯ
1
Используя лезвие отвертки как рычаг, и соблюдая
осторожность, снимите крышку с кнопки выключателя аварийной световой
сигнализации.
2. Используя лезвие отвертки как рычаг, и подложив
под него чистую ветошь, соблюдая осторожность, снимите центральные
сопла с панели приборов (см
рис. , ).
3. При необходимости снимите кожух центральных
сопел вентиляции следующим образом.
4. Установите колесо регулировки потока воздуха
в положение 0, затем потяните рычаг в сторону и освободите его из
элемента крепления.
5. Используя лезвие тонкой отвертки, освободите
две нижние скобы фиксации и снимите кожух с панели приборов.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности,
обратной снятию. Если снимался кожух сопел вентиляции, рычаг регулятора
потока воздуха переместите к ограничителю, затем вставьте в элемент
крепления, при этом колесо регулятора должно находиться в положении
0.
СОПЛА СО СТОРОНЫ ПАССАЖИРА
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1
Используя лезвие отвертки как рычаг, и подложив
под него чистую ветошь, соблюдая осторожность, снимите сопло с панели
приборов.
2. При необходимости снимите кожух центральных
сопел вентиляции следующим образом
Установите колесо регулировки
потока воздуха в положение 0, затем потяните рычаг в сторону и освободите
его из элемента крепления.
3. Вывинтите винт, крепящий кожух к панели
приборов, затем освободите скобы крепления и извлеките кожух из панели.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности,
обратной снятию. Если снимался кожух сопел вентиляции, рычаг регулятора
потока воздуха переместите к ограничителю, затем вставьте в элемент
крепления, при этом колесо регулятора должно находиться в положении
0.
СОПЛА СО СТОРОНЫ ВОДИТЕЛЯ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1
Используя лезвие отвертки как рычаг, и подложив
под него чистую ветошь, соблюдая осторожность, снимите сопло с панели
приборов. 2
При необходимости снимите кожух центральных
сопел вентиляции следующим образом. Установите колесо регулировки
потока воздуха в положение 0, затем потяните рычаг в сторону и освободите
его из элемента крепления.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности,
обратной снятию. Если снимался кожух сопел вентиляции, рычаг регулятора
потока воздуха переместите к ограничителю, затем вставьте в элемент
крепления, при этом колесо регулятора должно находиться в положении
0.
СОПЛА ОБДУВА БОКОВЫХ СТЕКОЛ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1
Используя лезвие тонкой отвертки как рычаг,
подложив под него чистую ветошь и соблюдая осторожность, извлеките
сопла из панели приборов
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для установки просто вдавите сопла в панель
приборов.
Система кондиционирования воздуха Opel Vectra B
Общие сведения
На некоторых моделях устанавливается система кондиционирования воздуха. Система работает следующим образом. Компрессор сжимает реагент и подает его в конденсатор, где реагент становится жидким и уменьшает свою температуру. Жидкий реагент проходит через клапан расширения к испарителю, где расширяется от жидкости под высоким давлением до газа под низким давлением. Это расширение сопровождается понижением температуры, которая и охлаждает испаритель. Реагент возвращается к компрессору и цикл повторяется. Воздух, прошедший через испаритель, попадает в распределитель, где смешивается с горячим воздухом, прошедшим через отопитель, в результате чего достигается заданная температура воздуха.
Единственное действие, которое может быть выполнено самостоятельно, на системе кондиционирования воздуха – это замена приводного ремня компрессора.
Предупреждение
Система кондиционирования воздуха находится под давлением, поэтому нельзя ослаблять никакие соединения в системе кондиционирования пока не снято давление.
При проведении работ на системе кондиционирования воздуха необходимо учитывать следующее:
Система кондиционирования воздуха заправлена реагентами, которые являются очень опасными веществами. При работе с реагентами они не должны попадать на обивку, одежду, в глаза и на тело человека. При попадании на тело реагенты вызовут сильное обморожение. Также нельзя проводить работы с реагентами в замкнутом объеме, т.к. пары реагента могут вызвать удушье. Реагенты тяжелее воздуха, поэтому собираются в нижних частях помещения или смотровой яме.
При работе рядом с системой кондиционирования надевайте защитные очки.
При попадании хладагента на кожу или глаза не растирайте пораженное место. Немедленно промойте холодной водой в течение не менее 15 минут. Немедленно обратитесь к врачу или в лечебное учреждение. Самолечение не допускается.
Нельзя воздействовать на реагенты системы кондиционирования воздуха открытым пламенем, т.к. при этом образуется ядовитый газ, а в некоторых случаях может произойти и взрыв.
Разряжайте систему кондиционирования воздуха только в соответствующие контейнеры, т.к. в противном случае окружающей природе будет нанесен серьезный ущерб.
В случае любого разъединения системы кондиционирования воздуха, заправку и приведение системы в порядок необходимо произвести на станции ТО.
Если необходимо производить сварку, пайку или другие работы, связанные с высокими температурами около системы кондиционирования, ее необходимо предварительно разрядить.
Видео про «Система кондиционирования воздуха» для Opel Vectra B
Группа переключателей системы отопления и вентиляции
1. Левый регулятор: температура
2. Средний поворотный выключатель: вентилятор обдува
3. Правый регулятор: распределение воздуха
Система смешивания воздуха фирмы Opel
Благодаря смешиванию холодного и горячего воздуха можно без задержки регулировать температуру и поддерживать ее практически постоянной при любой скорости движения.
Левый регулятор: температура Направо – теплее;
налево – холоднее. Средний поворотный выключатель: вентилятор обдува Четыре скорости: выключен; максимальная подача воздуха.
Подача воздуха определяется частотой вращения вентилятора обдува. Поэтому следует включать вентилятор и во время движения.
Правый регулятор: распределение воздухаДля размораживания.
К верхнему пространству, к переднему и к заднему пространству для ног.
К верхнему пространству.
Для индивидуальных потребностей возможна установка регулятора в любое промежуточное положение.
При установке в положение или следует открыть сопла обдува.
Система циркуляции воздуха
Выключатель расположен над группой переключателей системы отопления и вентиляции. Сигнализатор включения в самом выключателе.
Включать при поступлении неприятных запахов снаружи. Система циркуляции воздуха предотвращает поступление наружного воздуха. Для циркуляции воздуха в салоне включить дополнительно вентилятор обдува.
Систему циркуляции воздуха следует включать лишь на некоторое время, т.к. со временем качество воздуха в салоне ухудшается и влажность увеличивается.
Защитная сетка
Защитные сетки слева и справа под капотом перед лобовым стеклом должны быть чистыми, с них следует по возможности удалять листву, грязь и снег.
Фильтр очистки воздуха
Фильтр очистки воздуха очищает поступающий снаружи воздух от пыли и сажи, а также от пыльцы и спор.
Этот фильтр следует заменять в соответствии с указанной в сервисном буклете периодичностью.
Видео про «Система отопления и вентиляции» для Opel Vectra B
Opel vectra b снятие адсорбера , восстановление .Чистка системы вентиляции бензобака
Замена радиатора печки opel vectra . От А до Я)
Сервомоторы заслонок Opel Omega B
Радиатор печки
Снять радиатор отопительной системы на Vectra A от компании Opel несколько сложнее. Процесс состоит из нескольких этапов, но их выполнение требует довольно много времени.
Для демонтажа и замены радиатора печки нужно:
слить жидкость охлаждения из системы;
через подкапотное пространство снять шланги подачи антифриза с радиатора печки, зафиксированные на патрубках;
переместившись в салон, снять переднюю часть центральной консоли;
открутить 2 винта в передней части и 2 винта в задней части пластикового кожуха печного радиатора;
отвинтить 2 крепления передней части ремней фиксации радиатора;
опустить ремни вниз;
извлечь радиатор печного оборудования;
достать патрубки радиатора через перегородки моторного отсека;
снять уплотнительные прокладки с патрубков радиатора;
установить новый радиатор;
использовать уплотнители и герметик по мере необходимости, удалив следы старых креплений;
собрать весь узел, действуя в обратной последовательности.
Задача объективно не самая сложная. Но не все готовы взяться за неё самостоятельно из-за необходимости разбирать консоль в салоне. Но если вы будете действовать последовательно, выполнять все рекомендации и соблюдать технику безопасности, со снятием радиатора и его последующей заменой не возникнет никаких существенных проблем. Всё решается даже при отсутствии богатого опыта и особых навыков в ремонте Opel Vectra А.
Сопла вентиляции Opel Vectra A
ЦЕНТРАЛЬНЫЕ СОПЛА
Снятие
Использование лезвия отвертки для снятия центральных сопел системы вентиляции
Снятие центральных сопел системы вентиляции с панели приборов
Общие сведения
1
Используя лезвие отвертки как рычаг, и соблюдая осторожность, снимите крышку с кнопки выключателя аварийной световой сигнализации.
2. Используя лезвие отвертки как рычаг, и подложив под него чистую ветошь, соблюдая осторожность, снимите центральные сопла с панели приборов (см
рис. Использование лезвия отвертки для снятия центральных сопел системы вентиляции, Снятие центральных сопел системы вентиляции с панели приборов).
3. При необходимости снимите кожух центральных сопел вентиляции следующим образом.
4. Установите колесо регулировки потока воздуха в положение 0, затем потяните рычаг в сторону и освободите его из элемента крепления.
5. Используя лезвие тонкой отвертки, освободите две нижние скобы фиксации и снимите кожух с панели приборов.
Установка
Общие сведения
1. Установка производится в последовательности, обратной снятию. Если снимался кожух сопел вентиляции, рычаг регулятора потока воздуха переместите к ограничителю, затем вставьте в элемент крепления, при этом колесо регулятора должно находиться в положении 0.
СОПЛА СО СТОРОНЫ ПАССАЖИРА
Снятие
Общие сведения
1
Используя лезвие отвертки как рычаг, и подложив под него чистую ветошь, соблюдая осторожность, снимите сопло с панели приборов.
2. При необходимости снимите кожух центральных сопел вентиляции следующим образом
Установите колесо регулировки потока воздуха в положение 0, затем потяните рычаг в сторону и освободите его из элемента крепления.
3. Вывинтите винт, крепящий кожух к панели приборов, затем освободите скобы крепления и извлеките кожух из панели.
Установка
Общие сведения
1. Установка производится в последовательности, обратной снятию. Если снимался кожух сопел вентиляции, рычаг регулятора потока воздуха переместите к ограничителю, затем вставьте в элемент крепления, при этом колесо регулятора должно находиться в положении 0.
СОПЛА СО СТОРОНЫ ВОДИТЕЛЯ
Снятие
Общие сведения
1
Используя лезвие отвертки как рычаг, и подложив под него чистую ветошь, соблюдая осторожность, снимите сопло с панели приборов.
2. При необходимости снимите кожух центральных сопел вентиляции следующим образом
Установите колесо регулировки потока воздуха в положение 0, затем потяните рычаг в сторону и освободите его из элемента крепления.
Установка
Общие сведения
1. Установка производится в последовательности, обратной снятию. Если снимался кожух сопел вентиляции, рычаг регулятора потока воздуха переместите к ограничителю, затем вставьте в элемент крепления, при этом колесо регулятора должно находиться в положении 0.
СОПЛА ОБДУВА БОКОВЫХ СТЕКОЛ
Снятие
Общие сведения
1
Используя лезвие тонкой отвертки как рычаг, подложив под него чистую ветошь и соблюдая осторожность, извлеките сопла из панели приборов.. Установка
Установка
Общие сведения
1. Для установки просто вдавите сопла в панель приборов.
Некоторые автовладельцы сразу же начинают со сложных задач, снимая радиатор или электровентилятор печки. Но порой причина неисправности отопителя в куда более банальных и простых неполадках.
Прежде чем снимать печку или пытаться добираться до электромоторчика отопительной системы, проведите несколько условно поверхностных диагностических мероприятий.
Начинать диагностику состояния печного оборудования на Opel Vectra B следует с таких действий:
Проверьте состояние плавких предохранителей. Не исключено, что моторчик не включается, поскольку не получает питание по цепи по причине обрыва, обусловленного перегоревшим предохранителем. Загляните в предохранительный блок и посмотрите на левый верхний элемент зелёного цвета. Он идёт с номиналом 30 А;
Убедитесь, что в системе достаточное количество жидкости охлаждения. Отопитель в Vectra B может плохо работать из-за дефицита антифриза. Проверка осуществляется через расширительный бачок. При необходимости долейте недостающее количество. Если ОЖ быстро исчезает, где-то образовалась течь. Придётся искать источник утечки, менять изношенные прокладки, трубки, либо сам бачок. Тут уже действуйте по ситуации;
Не лишним будет проверить работоспособность клапанной крышки расширительного бачка. С её помощью стравливается и нагнетается давление в системе охлаждения. Если при откручивании крышки слышите шипение, словно открываете газировку, клапан не выполняет функцию отвода лишнего воздуха, а потому требует замены;
Контакты и провода. Большую часть проводки и контактов проверить без демонтажа не получится. Такие манипуляции следует выполнять по мере разборки тех или иных узлов отопительной системы. Прежде чем выкинуть на свалку старый электромотор, убедитесь, что он износился, а не просто нарушились контакты.
Далее следуют уже более серьёзные и сложные мероприятия. Но с ними всё равно можно справиться своими руками.
Для восстановления работоспособности печного оборудования на Opel Vectra B может потребоваться:
снять и заменить электровентилятор;
поменять салонный фильтр;
заменить клапан или кран отопителя;
демонтировать термостат;
поменять резистор;
снять радиатор печки.
Демонтировав все перечисленные устройства, не обязательно их сразу же менять. Есть вероятность, что они подлежат восстановлению. Тот же радиатор можно почистить, на вентиляторе смазать подшипники и заменить щётки.
Основная сложность заключается именно в том, как правильно добраться до печки на Opel Vectra B. Остальные действия выполняются исходя из конкретной ситуации. Когда деталь восстановлению не подлежит, либо автовладелец не хочет заниматься ремонтом, приобретается аналогичная новая запчасть и узел собирается в обратной последовательности.
Opel Vectra: Отопление и вентиляция
Opel Vectra / Инструкция по эксплуатации автомобиля Opel Vectra / Инструкция по эксплуатации автомобиля Opel Vectra / Отопление и вентиляция
Система обогрева и вентиляции Система смешивания воздуха Ореl Смешивание холодного
и горячего воздуха позволяет без задержки регулировать температуру и при любой скорости
движения поддерживать ее практически на постоянном уровне.
Поток воздуха зависит от скорости движения и обдува. Поэтому обдув включают даже
при движении.
Интенсивность воздушного потока увеличивается при включении вентилятора отопителя.
Для повышения комфортности включайте вентилятор отопителя также во время движения.
Решетка, предохраняющая попадание листьев в салон Решетка, предохраняющая попадание
листьев в салон расположена в моторном отсеке слева и справа снаружи ветрового стекла
и должна быть свободна от листьев и снега.

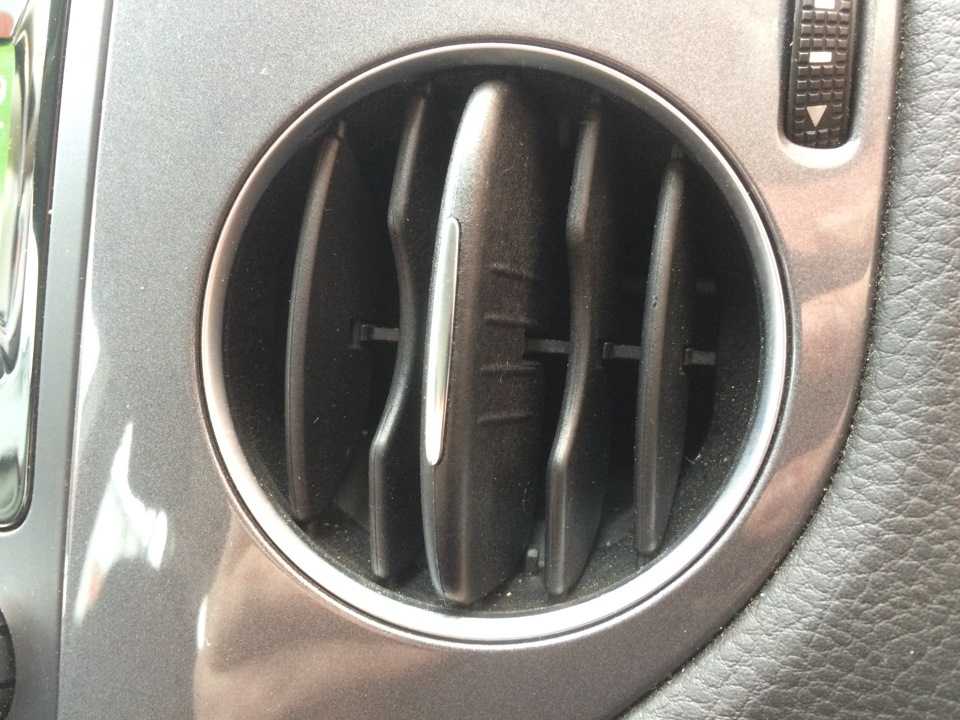

Средние сопла вентиляции Комфортный обдув верхнего пространства холодным или
слегка подогретым воздухом обеспечивается в зависимости от положения регулятора
температуры.
Оба сопла открываются с помощью накатного ролика. В положении закрыты.
Приток воздуха увеличивается при включении вентилятора отопителя.
Направление потока воздуха регулируется поворотом вращающейся части и вращением
ламелей.

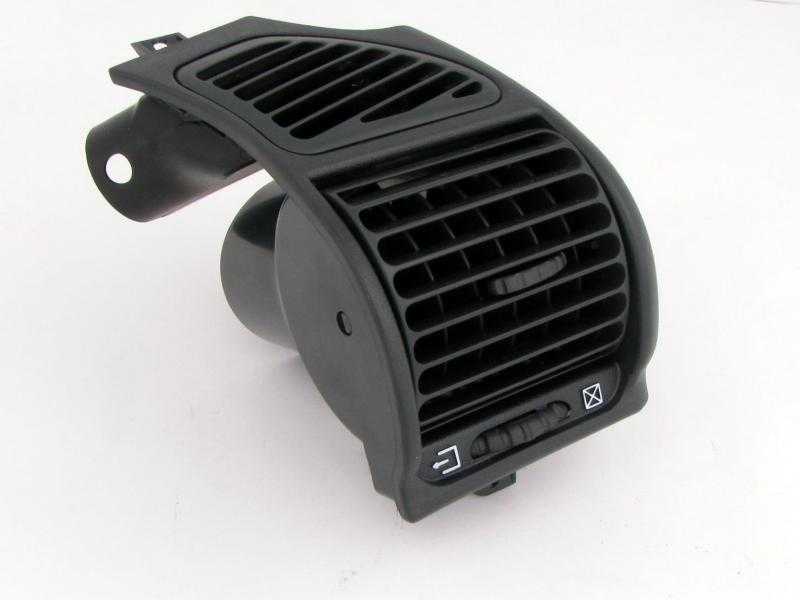

Боковые сопла вентиляции Через них подается холодный или нагретый воздух — в
зависимости от положения регулятора.
Приток воздуха увеличивается при включении вентилятора отопителя.
Открываются с помощью накатного ролика. В положении закрыты.
Направление потока воздуха регулируется вращением ламелей.
Вентиляция.
Поверните регулятор температуры влево, включите вентилятор отопителя.
Для максимального обдува верхнего пространства, оба регулятора нагрева установите
на , все сопла откройте.
Для обдува нижнего пространства, левый регулятор установите на .
Поток воздуха к заднему сиденью, средние сопла направьте друг к другу и слегка
вверх.
Отопление • Через сопла к ветровому стеклу и к боковым стеклам.
• К переднему и заднему нижнему пространству.
• Через боковые сопла обдува.
• В любой комбинации.
Производительность нагрева зависит от температуры охлаждающей жидкости и устанавливается
поэтому только при прогретом двигателе.
Для быстрого прогрева салона поверните регулятор температуры вправо и включите
стадию обдува 3.
Настроение, самочувствие и комфорт пассажиров в высокой степени зависят от правильной
настройки систем вентиляции и обогрева.
Путем установки на обогрев нижнего пространства и открытия по потребности средних
сопел обдува можно добиться перепада температуры в салоне по принципу «голову в
холоде, а ноги в тепле».
Обогрев нижнего пространства Поверните регулятор температуры вправо, включите
обдув, оба регулятора воздуха влево, закройте средние сопла обдува.
Обогревающие каналы проложены также и к заднему нижнему пространству.
Удаление влаги и инея со стекол Переместите все переключатели нагрева вправо,
включите обдув; закройте средние сопла обдува; включите обогрев заднего стекла.
Боковые сопла, по потребности для ускорения размораживания направьте на боковые
стекла.
Обогрев заднего стекла, обогрев наружного зеркала Обогрев включается только при
работающем двигателе.
Переключатель рядом с клавишей обдува (желтая контрольная лампа включения).
Нажмите = включен Повторно нажмите = выключен Обогрев отключается автоматически
приблизительно через 15 минут.
Окна дверей Управляются с помощью поворотного рычага.
Электронное управление окнами Две или четыре клавиши переключателя на средней
консоли; для задних окон дополнительные клавиши на задних дверях …
Кондиционер
Системы вентиляции, обогрева и охлаждения образуют функциональный блок, обеспечивающий
высокий комфорт в любое время года, при любой погоде и наружной температуре.
Охладитель кондиционера охлаждае …
Другое на сайте:
Автомобили с МКПП
1. Затяните стояночный тормоз.
2. При неподвижном автомобиле нажмите кнопку „Старт/Стоп“.
3. Включите первую передачу или передачу заднего хода. …
Воздушный фильтр и воздушные впускные каналы
Снятие ВОЗДУШНЫЙ ФИЛЬТР
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ослабьте хомуты и снимите впускной канал с корпуса воздушного фильтра.2. На
двигателях 1.9 литра отсоедините трос акселератора от крышки воздушного ф …
Колеса и шины
Величина давления воздуха в задних шинах автомобилей с кузовом универсал составляет
2,5 бар, а при полной загрузке автомобиля – 3,2 бар.
Величина рекомендованного давления в шинах указана на таблич …
Элементы системы отопления Опель Вектра
4.2.2.1 Элементы системы отопления Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите двигатель нагнетателя отопителя. 2. Извлеките резистор вверх, поворачивая его боком, и отсоедините провода. Установка Установка производится в последовательности, обратной снятию.
4.2.2.2 Двигатель нагнетателя отопителя Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите кожух фильтра пыльцы. Для этого необходимо снять двигатель стеклоочистителя и отсоединить вакуумные шланги от кожуха. На моделях с дизельными двигателями 2,0 л также снимите датчик температуры наружного воздуха. 2. Отвинтите болты, крепящие .
4.2.2.3 Панель управления отопителем
4.2.2.4 Кожух отопителя Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите панель приборов. 2. Снимите передние двери. 3. Отвинтите болты, крепящие внешние концы балки управления к передним стойкам. Затем снимите две верхние направляющие и отвинтите болты с левой резьбой с концов балки. 4. Снимите нижний распре.
4.2.2.5 Радиатор отопителя
4.2.2.6 Выключатель отопителя Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите панель управления отопителем. 2. Используя лезвие отвертки, нажмите фиксаторы и извлеките выключатель. Установка Установка производится в последовательности, обратной снятию.
4.2.2.7 Вакуумный резервуар
4.2.2.8 Вакуумная камера Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите вещевой ящик. 2. Отсоедините электрические провода и вакуумный шланг от вакуумной камеры. 3. Удалите воздушную вакуумную камеру рециркуляции и опустите, пока откидная створка распределителя воздуха не откроется. 4. Переместите соединен.
4.2.2.9 Электронный блок управления климатом Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Используя лезвие тонкой отвертки как рычаг, снимите крышку с блока управления климатом. 2. Снимите радиоприемник. 3. Снимите переключатели, отсоедините электрические разъемы и извлеките блок управления. 4. На моделях с улучшенной панелью отвинт.
4.2.2.10 Электронный датчик температуры Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите блок управления климатом. 2. Отсоедините провода от датчика температуры поступающего воздуха. 3. Поверните датчик температуры против часовой стрелки и извлеките его из кожуха. Установка Установка производится в последовательности, .
4.2.2.11 Электронный регулятор вентилятора Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите левый нижний воздуховод. 2. Снимите кожух радиатора отопителя со стороны водителя. 3. Снимите педаль акселератора. 4. Отвинтите болты и снимите регулятор с кожуха отопителя. Установка Установка производится в последовательности, .
Источник
Электровентилятор, фильтр и резистор
Если сравнивать с заменой печного радиатора на Opel Vectra B, то снять электровентилятор печки будет несколько проще. Здесь также придётся выполнить ряд демонтажных работ, но всё же сами автовладельцы отмечают, что с такой задачей справиться удаётся большинству.
Помимо того, что по следующей инструкции вы можете снять и заменить электровентилятор, сюда же стоит отнести замену салонного фильтра и резистора. Находятся они недалеко друг от друга и предусматривают примерно одинаковые манипуляции.
Следуя по предложенному руководству, вы поймёте, в чём суть и как выполнить те или иные работы, не привлекая специалистов. Хотя помощник вам не помешает.
Сначала пометьте, как у вас установлены дворники. После этого снимите пластиковые заглушки и головкой на 13 открутите крепления щёток;
На жабо под лобовым стеклом имеются пластиковые гайки под головку на 24. Под ним наверняка увидите большой объём мусора, если ранее никогда не снимали жабо. Потому стоит заранее подготовить средства для уборки;
При наличии резиновой накладки на жабо её следует поддеть и снять. Это освободит вам доступ к самому жабо для полноценного снятия. Уберите элемент в сторону;
Вот теперь вам открылся доступ к салонному фильтру, спрятанному как раз под жабо. Даже если фильтр новый, и менять его вы не собираетесь, его придётся снять;
Фильтр снимается предельно просто. Его удерживают пластиковые защёлки, которые нужно просто отстегнуть вручную;
Следующим этапом будет снятие трапеции дворников. Некоторые обходятся без этого этапа, но на практике так намного удобнее проводить дальнейшие манипуляции;
Сама трапеция стеклоочистителя удерживается на 3 болтах под 8 ключ;
Открутите трапецию, отсоедините моторчик стеклоочистителя и отключайте провод с левой стороны корпуса фильтра (если смотреть на лобовое стекло);
Там же подключены вакуумные трубки. Их следует отсоединить, предварительно запомнив обязательно их расположение;
Кожух салонного фильтра удерживается на 4 болтах. Их следует открутить и затем демонтировать корпус салонного очистителя воздуха;
Под корпусом фильтра есть ещё одна пластиковая защита, удерживающаяся на нескольких саморезах под крестовую отвёртку. Открутите их и уберите пластик в сторону;
Вот перед вами моторчик. С левой стороны есть колодка с проводами, которую нужно отключить;
Тут же слева располагается наш резистор или блок дополнительных сопротивлений. Это деталь голубого цвета. Снимается он элементарно. Нужно поднять немного вверх и потянуть на себя. Если резистор (он же реостат) сгорел, меняйте его на аналогичное устройство;
Вентилятор также легко достать, поскольку под своим защитным кожухом электромотор ничего не держит. Он входит в пазы и так же легко из них выходит.
Отдельно акцентируем внимание на реостате. Печка на Vectra B может не работать на 1 или нескольких скоростях, кроме максимальной, именно из-за повреждения резистора
Ремонтировать его можно, но это не всегда получается. Будет лучше, если вы купите новую деталь.
Весь узел собирается в обратной последовательности. Рекомендуется удалить все загрязнения. Особенно вокруг воздушного фильтра, чтобы ничего не попадало в систему вентиляции, кондиционирования и отопления.
Вы можете наглядно видеть, что целый ряд вопросов, связанный с ремонтом отопителя на Vectra B, решается своими силами. Да, не всё выполняется просто и быстро, но существенных препятствий на пути к тому же моторчику, реостату, крану или радиатору нет.
Предварительно объективно оцените свои возможности и навыки. Если сомневаетесь или не хотите заниматься подобными вещами, тогда единственным выходом из ситуации будет обращение в автосервис.
Источник
1.9 Система отопления и вентиляции / Opel Vectra B
Группа переключателей системы отопления и вентиляции
1. Левый регулятор: температура
2. Средний поворотный выключатель: вентилятор обдува
3. Правый регулятор: распределение воздуха
Система смешивания воздуха фирмы Opel
Благодаря смешиванию холодного и горячего воздуха можно без задержки регулировать температуру и поддерживать ее практически постоянной при любой скорости движения.Левый регулятор: температураНаправо – теплее;
налево – холоднее.Средний поворотный выключатель: вентилятор обдуваЧетыре скорости: выключен; максимальная подача воздуха.
Подача воздуха определяется частотой вращения вентилятора обдува. Поэтому следует включать вентилятор и во время движения.
Правый регулятор: распределение воздухаДля размораживания.
Для размораживания и к переднему и к заднему пространству для ног.
К переднему и к заднему пространству для ног.
К верхнему пространству, к переднему и к заднему пространству для ног.
К верхнему пространству.
Для индивидуальных потребностей возможна установка регулятора в любое промежуточное положение.
При установке в положение или следует открыть сопла обдува.
Система циркуляции воздуха
Выключатель расположен над группой переключателей системы отопления и вентиляции. Сигнализатор включения в самом выключателе.
Включать при поступлении неприятных запахов снаружи. Система циркуляции воздуха предотвращает поступление наружного воздуха. Для циркуляции воздуха в салоне включить дополнительно вентилятор обдува.
Установить регулятор распределения воздуха в положение : система циркуляции воздуха выключается.
Систему циркуляции воздуха следует включать лишь на некоторое время, т.к. со временем качество воздуха в салоне ухудшается и влажность увеличивается.
Защитная сетка
Защитные сетки слева и справа под капотом перед лобовым стеклом должны быть чистыми, с них следует по возможности удалять листву, грязь и снег.
Фильтр очистки воздуха
Фильтр очистки воздуха очищает поступающий снаружи воздух от пыли и сажи, а также от пыльцы и спор.
Этот фильтр следует заменять в соответствии с указанной в сервисном буклете периодичностью.
Замена радиатора печки Opel Vectra B
Плавают обороты двигателя опель вектра б OPEI VECTRA B
23000 KM | 2.0 DTI | Opel Vectra B | Otomobil Günlüklerim
Радиатор печки горячий а воздух в салон поступает холодный Vectra B
Редкий Опель Вектра Б. Чего мы не знали об Opel ? Обзор Тест драйв Диагностика i500 i30 2.5 Тюнинг
Сопла вентиляции Opel Vectra A
ЦЕНТРАЛЬНЫЕ СОПЛА
Снятие
Использование лезвия отвертки для снятия центральных сопел системы вентиляции
Снятие центральных сопел системы вентиляции с панели приборов
Общие сведения
1
Используя лезвие отвертки как рычаг, и соблюдая осторожность, снимите крышку с кнопки выключателя аварийной световой сигнализации.
2. Используя лезвие отвертки как рычаг, и подложив под него чистую ветошь, соблюдая осторожность, снимите центральные сопла с панели приборов (см
рис. Использование лезвия отвертки для снятия центральных сопел системы вентиляции, Снятие центральных сопел системы вентиляции с панели приборов).
3. При необходимости снимите кожух центральных сопел вентиляции следующим образом.
4. Установите колесо регулировки потока воздуха в положение 0, затем потяните рычаг в сторону и освободите его из элемента крепления.
5. Используя лезвие тонкой отвертки, освободите две нижние скобы фиксации и снимите кожух с панели приборов.
Установка
Общие сведения
1. Установка производится в последовательности, обратной снятию. Если снимался кожух сопел вентиляции, рычаг регулятора потока воздуха переместите к ограничителю, затем вставьте в элемент крепления, при этом колесо регулятора должно находиться в положении 0.
СОПЛА СО СТОРОНЫ ПАССАЖИРА
Снятие
Общие сведения
1
Используя лезвие отвертки как рычаг, и подложив под него чистую ветошь, соблюдая осторожность, снимите сопло с панели приборов.
2. При необходимости снимите кожух центральных сопел вентиляции следующим образом
Установите колесо регулировки потока воздуха в положение 0, затем потяните рычаг в сторону и освободите его из элемента крепления.
3. Вывинтите винт, крепящий кожух к панели приборов, затем освободите скобы крепления и извлеките кожух из панели.
Установка
Общие сведения
1. Установка производится в последовательности, обратной снятию. Если снимался кожух сопел вентиляции, рычаг регулятора потока воздуха переместите к ограничителю, затем вставьте в элемент крепления, при этом колесо регулятора должно находиться в положении 0.
СОПЛА СО СТОРОНЫ ВОДИТЕЛЯ
Снятие
Общие сведения
1
Используя лезвие отвертки как рычаг, и подложив под него чистую ветошь, соблюдая осторожность, снимите сопло с панели приборов.
2. При необходимости снимите кожух центральных сопел вентиляции следующим образом
Установите колесо регулировки потока воздуха в положение 0, затем потяните рычаг в сторону и освободите его из элемента крепления.
Установка
Общие сведения
1. Установка производится в последовательности, обратной снятию. Если снимался кожух сопел вентиляции, рычаг регулятора потока воздуха переместите к ограничителю, затем вставьте в элемент крепления, при этом колесо регулятора должно находиться в положении 0.
СОПЛА ОБДУВА БОКОВЫХ СТЕКОЛ
Снятие
Общие сведения
1
Используя лезвие тонкой отвертки как рычаг, подложив под него чистую ветошь и соблюдая осторожность, извлеките сопла из панели приборов.. Установка
Установка
Общие сведения
1. Для установки просто вдавите сопла в панель приборов.
Видео про «Сопла вентиляции» для Opel Vectra A
https://youtube.com/watch?v=NVxTLLltGAI
Как снять дефлектор обдува стекала лобового
Opel чистка дренажа справа
Разборка панели приборов Opel Astra H
Система отопления и вентиляции Opel Vectra B
Общие сведения
Группа переключателей системы отопления и вентиляции
1. Левый регулятор: температура
2. Средний поворотный выключатель: вентилятор обдува
3. Правый регулятор: распределение воздуха
Система смешивания воздуха фирмы Opel
Благодаря смешиванию холодного и горячего воздуха можно без задержки регулировать температуру и поддерживать ее практически постоянной при любой скорости движения.
Левый регулятор: температура Направо – теплее;
налево – холоднее. Средний поворотный выключатель: вентилятор обдува Четыре скорости: выключен; максимальная подача воздуха.
Подача воздуха определяется частотой вращения вентилятора обдува. Поэтому следует включать вентилятор и во время движения.
Правый регулятор: распределение воздухаДля размораживания.
Для размораживания и к переднему и к заднему пространству для ног.
К переднему и к заднему пространству для ног.
К верхнему пространству, к переднему и к заднему пространству для ног.
К верхнему пространству.
Для индивидуальных потребностей возможна установка регулятора в любое промежуточное положение.
При установке в положение или следует открыть сопла обдува.
Система циркуляции воздуха
Выключатель расположен над группой переключателей системы отопления и вентиляции. Сигнализатор включения в самом выключателе.
Включать при поступлении неприятных запахов снаружи. Система циркуляции воздуха предотвращает поступление наружного воздуха. Для циркуляции воздуха в салоне включить дополнительно вентилятор обдува.
Установить регулятор распределения воздуха в положение : система циркуляции воздуха выключается.
Систему циркуляции воздуха следует включать лишь на некоторое время, т.к. со временем качество воздуха в салоне ухудшается и влажность увеличивается.
Защитная сетка
Защитные сетки слева и справа под капотом перед лобовым стеклом должны быть чистыми, с них следует по возможности удалять листву, грязь и снег.
Фильтр очистки воздуха
Фильтр очистки воздуха очищает поступающий снаружи воздух от пыли и сажи, а также от пыльцы и спор.
Этот фильтр следует заменять в соответствии с указанной в сервисном буклете периодичностью.
Видео про «Система отопления и вентиляции» для Opel Vectra B
Opel vectra b снятие адсорбера , восстановление .Чистка системы вентиляции бензобака
Замена радиатора печки opel vectra . От А до Я)
Сервомоторы заслонок Opel Omega B
Клапан
Проблема с клапаном или же краном отопителя на Opel Vectra B проявляется в виде его течи. В результате нарушается ток жидкости охлаждения, перестаёт нормально функционировать печка. Да и антифриз приходится постоянно подливать.
Потому наиболее рациональным выходом из сложившейся ситуации станет замена устройства. Поменять его визуально кажется легко, но из-за трудности доступа автовладельцу Vectra B придётся постараться.
Чтобы снять клапан, для начала потребуется слить жидкость охлаждения. Изначально хочется сделать это путём снятия нижнего шланга радиатора. Но на практике реализовать задумку сложно, поскольку добраться до узла почти невозможно;
Выходом из ситуации станет снятие бачка с жидкостью охлаждения с последующим сливом антифриза через шланг подачи. Он находится на одном уровне с радиатором, потому тут проблем не возникнет;
Теперь перед вами имеется тройник на шланге с тонким ответвлением в направлении расширительного бачка. Снизу бачка крепится конец шланга. Именно через него будет удобно слить антифриз;
При наличии соответствующего оборудования, стоит подключить шланг с водой к подаче антифриза, чтобы прогнать её по системе. Это позволит заодно вывести разный мусор и поменять охлаждающую жидкость. Если в этом не видите необходимости, можете пропустить пункт;
Сам клапан расположен примерно по центру подкапотного пространства Vectra Б. Он хорошо заметен, но вот пробраться к нему проблематично;
Лучше надеть перчатки и снимать клапан предельно аккуратно, иначе можно сильно поцарапать руки;
Установите новый клапан на место старого, залейте антифриз и проверьте систему на предмет образования воздушных пробок.
Задача не самая сложная, но именно из-за сложности доступа у некоторых автовладельцев Vectra B возникают проблемы. Не спешите, будьте аккуратными и последовательными в своих действия. И тогда всё обязательно получится.
4.20. Сопла вентиляции
ЦЕНТРАЛЬНЫЕ СОПЛА
Снятие
Использование лезвия отвертки для снятия центральных сопел системы вентиляции
Снятие центральных сопел системы вентиляции с панели приборов
ПОРЯДОК ВЫПОЛНЕНИЯ
1
Используя лезвие отвертки как рычаг, и соблюдая
осторожность, снимите крышку с кнопки выключателя аварийной световой
сигнализации.
2. Используя лезвие отвертки как рычаг, и подложив
под него чистую ветошь, соблюдая осторожность, снимите центральные
сопла с панели приборов (см
рис. , ).
3. При необходимости снимите кожух центральных
сопел вентиляции следующим образом.
4. Установите колесо регулировки потока воздуха
в положение 0, затем потяните рычаг в сторону и освободите его из
элемента крепления.
5. Используя лезвие тонкой отвертки, освободите
две нижние скобы фиксации и снимите кожух с панели приборов.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности,
обратной снятию. Если снимался кожух сопел вентиляции, рычаг регулятора
потока воздуха переместите к ограничителю, затем вставьте в элемент
крепления, при этом колесо регулятора должно находиться в положении
0.
СОПЛА СО СТОРОНЫ ПАССАЖИРА
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1
Используя лезвие отвертки как рычаг, и подложив
под него чистую ветошь, соблюдая осторожность, снимите сопло с панели
приборов.
2. При необходимости снимите кожух центральных
сопел вентиляции следующим образом
Установите колесо регулировки
потока воздуха в положение 0, затем потяните рычаг в сторону и освободите
его из элемента крепления.
3. Вывинтите винт, крепящий кожух к панели
приборов, затем освободите скобы крепления и извлеките кожух из панели.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности,
обратной снятию. Если снимался кожух сопел вентиляции, рычаг регулятора
потока воздуха переместите к ограничителю, затем вставьте в элемент
крепления, при этом колесо регулятора должно находиться в положении
0.
СОПЛА СО СТОРОНЫ ВОДИТЕЛЯ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1
Используя лезвие отвертки как рычаг, и подложив
под него чистую ветошь, соблюдая осторожность, снимите сопло с панели
приборов. 2
При необходимости снимите кожух центральных
сопел вентиляции следующим образом. Установите колесо регулировки
потока воздуха в положение 0, затем потяните рычаг в сторону и освободите
его из элемента крепления.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности,
обратной снятию. Если снимался кожух сопел вентиляции, рычаг регулятора
потока воздуха переместите к ограничителю, затем вставьте в элемент
крепления, при этом колесо регулятора должно находиться в положении
0.
СОПЛА ОБДУВА БОКОВЫХ СТЕКОЛ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1
Используя лезвие тонкой отвертки как рычаг,
подложив под него чистую ветошь и соблюдая осторожность, извлеките
сопла из панели приборов
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для установки просто вдавите сопла в панель
приборов.
Система кондиционирования воздуха Opel Vectra B
Общие сведения
На некоторых моделях устанавливается система кондиционирования воздуха. Система работает следующим образом. Компрессор сжимает реагент и подает его в конденсатор, где реагент становится жидким и уменьшает свою температуру. Жидкий реагент проходит через клапан расширения к испарителю, где расширяется от жидкости под высоким давлением до газа под низким давлением. Это расширение сопровождается понижением температуры, которая и охлаждает испаритель. Реагент возвращается к компрессору и цикл повторяется. Воздух, прошедший через испаритель, попадает в распределитель, где смешивается с горячим воздухом, прошедшим через отопитель, в результате чего достигается заданная температура воздуха.
Единственное действие, которое может быть выполнено самостоятельно, на системе кондиционирования воздуха – это замена приводного ремня компрессора.
Предупреждение
Система кондиционирования воздуха находится под давлением, поэтому нельзя ослаблять никакие соединения в системе кондиционирования пока не снято давление.
При проведении работ на системе кондиционирования воздуха необходимо учитывать следующее:
Система кондиционирования воздуха заправлена реагентами, которые являются очень опасными веществами. При работе с реагентами они не должны попадать на обивку, одежду, в глаза и на тело человека. При попадании на тело реагенты вызовут сильное обморожение. Также нельзя проводить работы с реагентами в замкнутом объеме, т.к. пары реагента могут вызвать удушье. Реагенты тяжелее воздуха, поэтому собираются в нижних частях помещения или смотровой яме.
При работе рядом с системой кондиционирования надевайте защитные очки.
При попадании хладагента на кожу или глаза не растирайте пораженное место. Немедленно промойте холодной водой в течение не менее 15 минут. Немедленно обратитесь к врачу или в лечебное учреждение. Самолечение не допускается.
Нельзя воздействовать на реагенты системы кондиционирования воздуха открытым пламенем, т.к. при этом образуется ядовитый газ, а в некоторых случаях может произойти и взрыв.
Разряжайте систему кондиционирования воздуха только в соответствующие контейнеры, т.к. в противном случае окружающей природе будет нанесен серьезный ущерб.
В случае любого разъединения системы кондиционирования воздуха, заправку и приведение системы в порядок необходимо произвести на станции ТО.
Если необходимо производить сварку, пайку или другие работы, связанные с высокими температурами около системы кондиционирования, ее необходимо предварительно разрядить.
Видео про «Система кондиционирования воздуха» для Opel Vectra B
синхронизация заслонок опель
НЕ РАБОТАЕТ КОНДИЦИОНЕР — ОПЕЛЬ ВЕКТРА С. ЧТО ДЕЛАТЬ?(#MadMax)
