3.4.20 Установка поршневых колец
3.4.20. Установка поршневых колец
Перед установкой новых поршневых колец надо проверить зазор в их стыках.
Подразумевается, что зазор между кольцом и площадкой посадочной канавки уже проверен и соответствует нормам.
Разложите поршни в сборе с шатунами и новые поршневые кольца в таком порядке, чтобы набор колец соответствовал данному цилиндру, на котором будет измеряться зазор в стыке.
Вставьте в первый цилиндр верхнее кольцо и протолкните днищем поршня внутрь, так, чтобы кольцо внутри цилиндра стало перпендикулярно его оси. Кольцо должно находиться в нижней части цилиндра, в положении, соответствующем нижней мертвой точке.
Зазор в стыке поршневого кольца измеряется щупом. Сравните результат с установленным значением.
Если зазор больше или меньше установленного, то повторите измерение, чтобы убедиться в возможности установки кольца.
Если зазор слишком мал, то его надо увеличить, так как в противном случае в процессе работы двигателя произойдет смыкание торцов кольца, что может вызвать серьезные поломки
Зазор в стыке поршневого кольца можно увеличить осторожно подпилив торцы тонким надфилем. Зажмите надфиль в тиски с мягкими губками и осторожно поводите по нему кольцо, удаляя лишний материал
Зазор может превышать установленный, но должен быть не более 1 мм.
Следует повторить измерение, чтобы убедиться в пригодности кольца.
Повторите измерения для каждого кольца, устанавливаемого в первый цилиндр, а также для каждого из колец, устанавливаемых в другие цилиндры.
После измерения зазоров в стыке колец и его корректировки, кольца можно устанавливать на поршни.

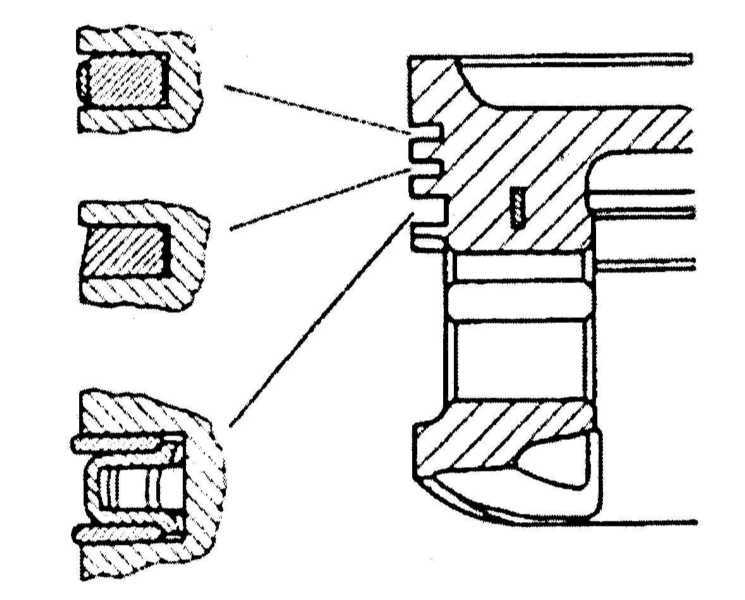

Первым устанавливается маслосъемное кольцо (самое нижнее на поршне).
Это кольцо состоит из трех деталей.
Установите в канавку разделитель/ расширитель.
| Установите нижнюю направляющую маслосъемного кольца. При установке направляющих пользоваться приспособлением для одевания колец нельзя, так как возможна их поломка. Один конец направляющей вставьте в канавку поршня, между разделителем и горизонтальной площадкой канавки, и, прочно удерживая его, заведите пальцем в канавку второй конец кольца. Точно также установите вторую направляющую. |
После установки всех деталей маслосъемного кольца убедитесь, что верхняя и нижняя направляющие свободно проворачиваются в канавке. Расставьте стыки маслосъемного кольца в соответствии с рисунком.
Следующим устаналивается среднее кольцо (номер 2). На этом кольце отштампована метка «R», которая должна быть обращена в сторону днища поршня. Предупреждение
Установите приспособление для одевания поршневых колец, убедитесь, что метки направлены в сторону днища поршня и переместите соответствующее кольцо в среднюю канавку поршня. Не разводите стыки кольца на большее расстояние чем требуется для его прохождения поверх поршня. Вместо приспособления можно пользоваться металлическими полосками.

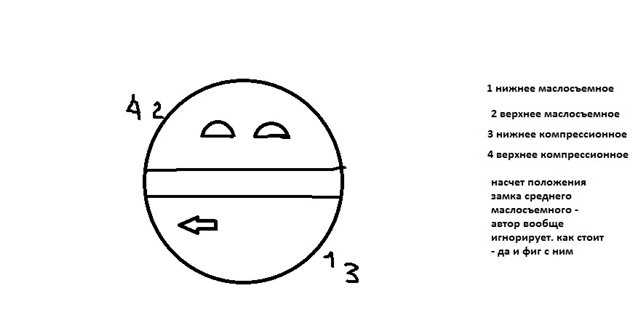

Точно также установите верхнее компрессионное кольцо. Убедитесь, что метки направлены вверх. Не перепутайте верхнее компресситонное кольцо (1) с нижним. компрессионным кольцом (2). Расставьте стыки колец в соответствии с рисунком.
