Электросхемы

Блок схем №1

1. Аккумуляторная батарея 2. Замок зажигания 3. Стартер 4. Генератор 5. Распределитель зажигания с индуктивным датчиком 6. Свечи зажигания 7. Катушка зажигания 8. Модуль зажигания 9. Распределитель зажигания с датчиком Холла (только модели с двигателем 16SV) 10. Контрольный блок зажигания 11. Контрольный клапан холостого хода 12. Октановая регулировка 13. Датчик абсолютного давления воздуха 14. Датчик температуры моторного масла 15. Диагностический разъем 16. Электровентилятор системы охлаждения двигателя 17. Резистор регулировки скорости вентилятора системы охлаждения двигателя 18. Термовыключатель электровентилятора 19. Двойной термовыключатель электровентилятора 20. Автоматическая воздушная заслонка 21. Подогреватель карбюратора 22. Датчика положения коленчатого вала

Блок схем №2

1. Аккумуляторная батарея 2. Замок зажигания 6. Свечи зажигания 7. Катушка зажигания 8. Модуль зажигания 12. Октановая регулировка 13. Датчик абсолютного давления воздуха 15. Диагностический разъем 22. Датчика положения коленчатого вала 25. Распределитель зажигания с индуктивным датчиком 26. Электронный блок управления топливными форсунками 27. Топливная форсунка 28. Шаговый электродвигатель системы холостого хода 29. Датчик температуры охлаждающей жидкости 30. Реле топливного насоса 31. Топливный насос 32. Лямбда-датчик 33. Датчик положения дроссельной заслонки

Блок схем №3

1. Аккумуляторная батарея 2. Замок зажигания 6. Свечи зажигания 7. Катушка зажигания 12. Октановая регулировка 13. Датчик абсолютного давления воздуха 15. Диагностический разъем 22. Датчика положения коленчатого вала 26. Электронный блок управления топливными форсунками 27. Топливная форсунка 28. Шаговый электродвигатель системы холостого хода 29. Датчик температуры охлаждающей жидкости 30. Реле топливного насоса 31. Топливный насос 32. Лямбда-датчик 33. Датчик положения дроссельной заслонки 34. Вентиляционный клапан бака 35. Соленоид системы рециркуляции отработанных газов EGR 36. Усилитель системы рециркуляции отработанных газов 37. Датчик детонации 38. Фильтр датчика детонации 39. Распределитель 40. Контрольный клапан холостых оборотов 41. Датчик расхода воздуха

Блок схем №4

1. Аккумуляторная батарея 2. Замок зажигания 6. Свечи зажигания 7. Катушка зажигания 8. Модуль зажигания 12. Октановая регулировка 15. Диагностический разъем 22. Датчика положения коленчатого вала 26. Электронный блок управления топливными форсунками 27. Топливная форсунка 29. Датчик температуры охлаждающей жидкости 30. Реле топливного насоса 31. Топливный насос 32. Лямбда-датчик 33. Датчик положения дроссельной заслонки 34. Вентиляционный клапан бака 37. Датчик детонации 39. Распределитель 40. Контрольный клапан холостых оборотов 41. Датчик расхода воздуха 42. Потенциометр дроссельной заслонки 43. Датчик идентификации цилиндра (датчик Холла) 44. Расходомер воздуха

* Без катализатора

** Только модели с механической коробкой передач

*** Только модели с автоматической коробкой передач

**** Только полноприводные модели

Блок схем №5

1. Аккумуляторная батарея 2. Замок зажигания 6. Свечи зажигания 7. Катушка зажигания 8. Модуль зажигания 12. Октановая регулировка 15. Диагностический разъем 22. Датчика положения коленчатого вала 26. Электронный блок управления топливными форсунками 27. Топливная форсунка 29. Датчик температуры охлаждающей жидкости 30. Реле топливного насоса 31. Топливный насос 32. Лямбда-датчик 33. Датчик положения дроссельной заслонки 34. Вентиляционный клапан бака 37. Датчик детонации 40. Контрольный клапан холостых оборотов 42. Потенциометр дроссельной заслонки 43. Датчик идентификации цилиндра (датчик Холла) 44. Расходомер воздуха 45. Датчик температуры впускного воздуха 46. Датчик системы рециркуляции отработанных газов

** Только модели с механической коробкой передач

*** Только модели с автоматической коробкой передач

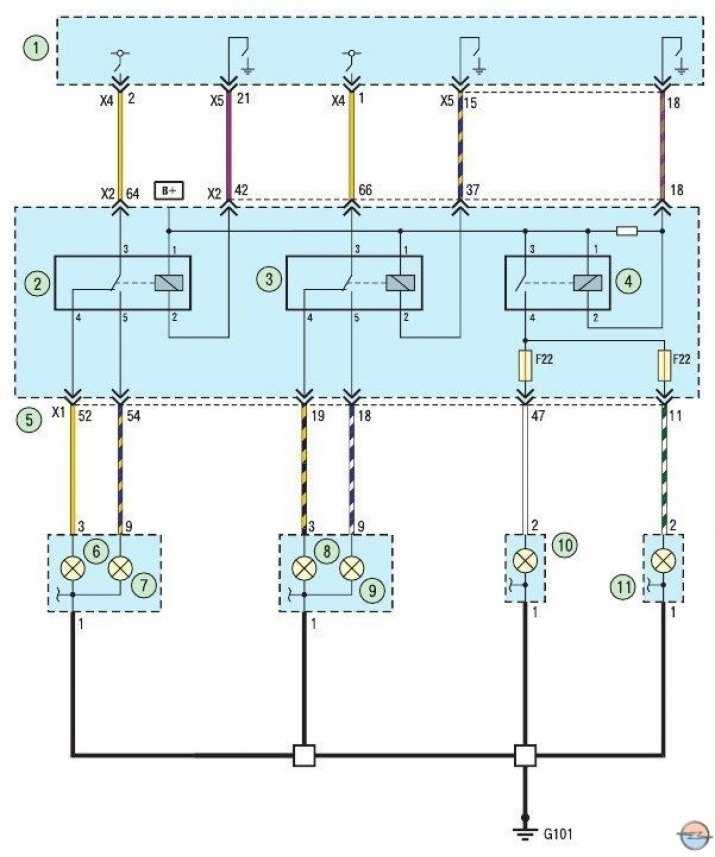

12.64. Электрические схемы

Электрические схемы представлены в упрощенном варианте.

Под нижней линией на схеме имеются номера координат, по которым, используя
ключ, можно определить цепь или элемент схемы.

Цепи подачи положительного напряжения расположены в верхней части схемы. Линия,
обозначенная цифрой 30, находится постоянно под напряжением, а линия с цифрой
15 находится под напряжением только при включенном зажигании.

Номера в квадратах обозначают координату, в которой подсоединяется данный провод.

В качестве примера рассмотрим электрическую цепь переключателя поворотов, расположенную
между координатами 496 и 498. Питание электрической цепи осуществляется от линии
15 после включения зажигания через предохранитель F22 в 10А. Если автомобиль
оборудован механической коробкой передач, электричес кая цепь проходит по проводу
сечением 0,75 мм (SV 0,75) через контакт 12 в электрическом разъеме Х5 к переключателю
указателей поворотов 87. От переключателя электрическая цепь продолжается по
белому проводу с черной полоской сечением 0,75 мм (WSSW 0,75) через контакт
2 электрического разъема Х5 и контакт 1 электрического разъема Х6 к лампам накаливания
(Е17 и Е18). Электрическая цепь оканчивается коричневым проводом, который соединяет
каждый патрон лампочки с массой автомобиля.

Сокращения на электрических схемах

ABS Антиблокировочная тормозная система 4WD Полный привод
АС Кондиционер LWR Корректор света фар
AZV Сцепное устройство прицепа М1.5 Системы управления двигателем Bosch Motronic M1.5
AT Автоматическая коробка передач М2.5 Системы управления двигателем Bosch Motronic M2.5
АТС Автоматическая регулировка температуры МОТ Motronic
BR Бортовой компьютер МТ Механическая коробка передач
СС Контроль системы управления MUL Система впрыска топлива Multec
CRC Круиз-контроль N Норвегия
D Дизель NS Передние противотуманные фары
DS Система защиты NSL Задние противотуманные фонари
DT Турбодизель OEL Датчики давления/уровня масла
DWA Противоугонная система ОРТ Оборудование, поставляемое по особому заказу
DZM Тахометр PBSL Стояночный тормоз (автоматическая коробка передач, селектор
в положении Р)
EFC Крыша с электрическим приводом (Кабриолет) P/N Парковка/нейтраль (автоматическая коробка передач)
EKS Охрана (окна с электрическим стеклоподъемником) РОТ Потенциометр
ЕМР Радиоприемник RC Система управления уровнем задней подвески
EUR Двигатель RFS Фонари заднего хода
EZ + Е1 Плюс система зажигания (с самодиагностикой) RHD Правый привод
EZV Ecotronic SD Люк
FH Электрические стеклоподъемники SH Сидения с подогревом
GB Великобритания SRA Стеклоомыватели и стеклоочистители фар
HS Обогреватель стекла TANK Датчик уровня топлива
HW Стеклоочиститель заднего стекла ТО Турбодизель
HZG Обогрев TEMP Указатель температуры
HRL Лампа багажного отделения TFL Управление светом
INS Комбинация приборов TKS Освещение в салоне, включающееся при открывании дверей
IRL Подсветка салона, включающаяся при открывании дверей TSZI Зажигание
КАТ Каталитический конвертер VGS Карбюратор
KBS Жгут проводов WEG Счетчик пройденного расстояния
KV Контакт, распределительный элемент WHR Система управления уровнем задней подвески
L3.1 Система впрыска топлива (Bosch L3. 1 -Jetronic) WS Зуммер
LCD Дисплей ZV Центральный замок
LHD Левый привод ZYL Цилиндр

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Opel
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

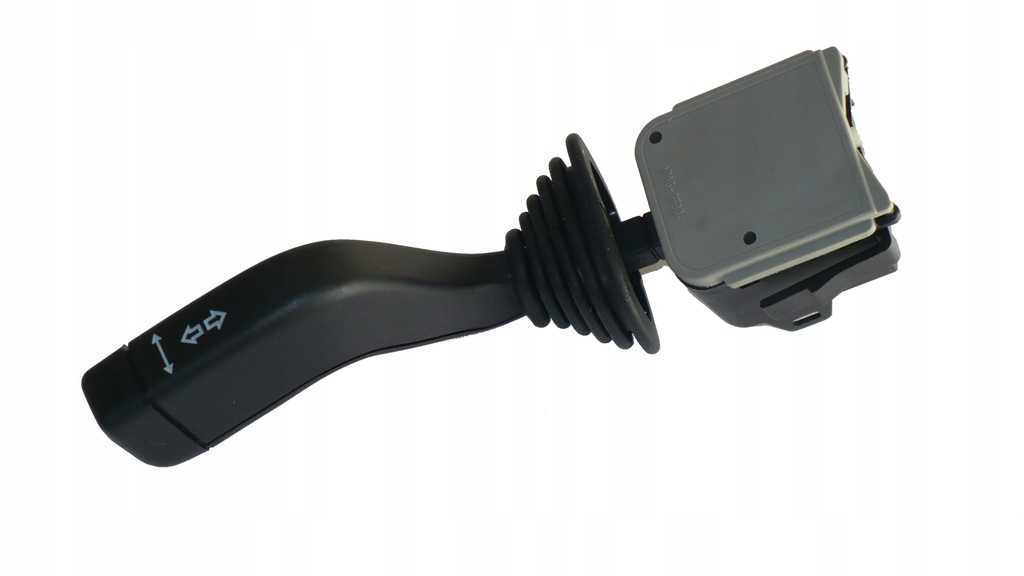

Переключатель освещения и указателей поворотов опель вектра а

Блок в салоне

Основной блок предохранителей и реле находится под панелью приборов со стороны водителя и закрыт защитной крышкой. С обратной стороны которой будет нанесена актуальная схема.

Схема

Описание

1 Перемычка (лампы подсветки номерного знака)
2 Реле звукового сигнала
3 Реле дальнего света фар
4 Реле электродвигателя очистителя заднего стекла
5 Реле обогревателя зеркал заднего вида
6 Реле противотуманных фар
7 Реле задних противотуманных фонарей
8 Реле — прерыватель указателей поворота
9 Реле электродвигателя очистителя лобового стекла
10 Реле обогревателя заднего стекла
11 Реле электродвигателя вентилятора отопителя (с кондиционером)
12 Реле электродвигателя вентилятора отопителя (с кондиционером)
13 Реле кондиционера
14 Многофункциональный блок управления
F1
F2 30A Отопитель/ кондиционер
F3 40A Обогреватель заднего стекла
F4
F5
F6 10A/15А Корректор фар, правая фара — ближний свет
F7 10A Лампы переднего правого габарита/ заднего правого габарита
F8 10A Правая фара-дальний свет
F9 30A Омыватели фар
F10 20A Звуковой сигнал
F11 30A Центральный замок
F12 20A Противотуманные фары
F13
F14 30A Очиститель лобового стекла
F15 5А Лампы освещения салона
F16 10A Задний противотуманный фонарь
F17 30A Электропривод стеклоподъемников
F18 10A Лампа подсветки номерного знака
F19 10A Аудиосистема
F20 30A Электропривод стеклоподъемников
F21 10A Аудиосистема, центральный замок, аварийная сигнализация, э/м клапан блокировки селектора АКПП («P»)
F22 20A Система кондиционирования, аудиосистема, многофункциональный дисплей, электродвигатель вентилятора системы охлаждения, аварийная сигнализация, индикаторы комбинации приборов
F23 Резерв
F24 10A/15А Левая фара — ближний свет, корректор фар
F25 10A Лампы переднего левого габарита/заднего левого габарита
F26 10A Левая фара — дальний свет
F27 Резерв
F28 20A Нагреватель охлаждающей жидкости (Дизель)
F29 10A Электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, ближний свет фар, указатели поворота/аварийная сигнализация лампа освещения салона, комбинация приборов, индикаторы комбинации приборов, фонари заднего хода, люк
F30 30A Люк
F31 5A Подсветка комбинации приборов
F32 10A Лампы системы освещения в дневное время
F33 30А Разъем электрооборудования прицепа
F34 10A CD-чейнджер аудиосистемы
F35 10A Антиблокировочная система тормозов (ABS), система управления АКПП, противобуксовочная система (TCS)
F36 20А Кондиционер, подогреватели сидений
F37 10А Прикуриватель
F38 10A Система кондиционирования, система поддержания скорости, многофункциональный дисплей, электродвигатель вентилятора системы охлаждения, стоп-сигналы
F39 10A Автоматическая коробка передач
F40 10A Система кондиционирования, электродвигатель вентилятора системы охлаждения
F41 10A Обогреватель зеркал заднего вида на дверях

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Электросхемы

Блок схем №1

1. Аккумуляторная батарея 2. Замок зажигания 3. Стартер 4. Генератор 5. Распределитель зажигания с индуктивным датчиком 6. Свечи зажигания 7. Катушка зажигания 8. Модуль зажигания 9. Распределитель зажигания с датчиком Холла (только модели с двигателем 16SV) 10. Контрольный блок зажигания 11. Контрольный клапан холостого хода 12. Октановая регулировка 13. Датчик абсолютного давления воздуха 14. Датчик температуры моторного масла 15. Диагностический разъем 16. Электровентилятор системы охлаждения двигателя 17. Резистор регулировки скорости вентилятора системы охлаждения двигателя 18. Термовыключатель электровентилятора 19. Двойной термовыключатель электровентилятора 20. Автоматическая воздушная заслонка 21. Подогреватель карбюратора 22. Датчика положения коленчатого вала

Блок схем №2

1. Аккумуляторная батарея 2. Замок зажигания 6. Свечи зажигания 7. Катушка зажигания 8. Модуль зажигания 12. Октановая регулировка 13. Датчик абсолютного давления воздуха 15. Диагностический разъем 22. Датчика положения коленчатого вала 25. Распределитель зажигания с индуктивным датчиком 26. Электронный блок управления топливными форсунками 27. Топливная форсунка 28. Шаговый электродвигатель системы холостого хода 29. Датчик температуры охлаждающей жидкости 30. Реле топливного насоса 31. Топливный насос 32. Лямбда-датчик 33. Датчик положения дроссельной заслонки

Блок схем №3

1. Аккумуляторная батарея 2. Замок зажигания 6. Свечи зажигания 7. Катушка зажигания 12. Октановая регулировка 13. Датчик абсолютного давления воздуха 15. Диагностический разъем 22. Датчика положения коленчатого вала 26. Электронный блок управления топливными форсунками 27. Топливная форсунка 28. Шаговый электродвигатель системы холостого хода 29. Датчик температуры охлаждающей жидкости 30. Реле топливного насоса 31. Топливный насос 32. Лямбда-датчик 33. Датчик положения дроссельной заслонки 34. Вентиляционный клапан бака 35. Соленоид системы рециркуляции отработанных газов EGR 36. Усилитель системы рециркуляции отработанных газов 37. Датчик детонации 38. Фильтр датчика детонации 39. Распределитель 40. Контрольный клапан холостых оборотов 41. Датчик расхода воздуха

Блок схем №4

1. Аккумуляторная батарея 2. Замок зажигания 6. Свечи зажигания 7. Катушка зажигания 8. Модуль зажигания 12. Октановая регулировка 15. Диагностический разъем 22. Датчика положения коленчатого вала 26. Электронный блок управления топливными форсунками 27. Топливная форсунка 29. Датчик температуры охлаждающей жидкости 30. Реле топливного насоса 31. Топливный насос 32. Лямбда-датчик 33. Датчик положения дроссельной заслонки 34. Вентиляционный клапан бака 37. Датчик детонации 39. Распределитель 40. Контрольный клапан холостых оборотов 41. Датчик расхода воздуха 42. Потенциометр дроссельной заслонки 43. Датчик идентификации цилиндра (датчик Холла) 44. Расходомер воздуха

* Без катализатора

** Только модели с механической коробкой передач

*** Только модели с автоматической коробкой передач

**** Только полноприводные модели

Блок схем №5

1. Аккумуляторная батарея 2. Замок зажигания 6. Свечи зажигания 7. Катушка зажигания 8. Модуль зажигания 12. Октановая регулировка 15. Диагностический разъем 22. Датчика положения коленчатого вала 26. Электронный блок управления топливными форсунками 27. Топливная форсунка 29. Датчик температуры охлаждающей жидкости 30. Реле топливного насоса 31. Топливный насос 32. Лямбда-датчик 33. Датчик положения дроссельной заслонки 34. Вентиляционный клапан бака 37. Датчик детонации 40. Контрольный клапан холостых оборотов 42. Потенциометр дроссельной заслонки 43. Датчик идентификации цилиндра (датчик Холла) 44. Расходомер воздуха 45. Датчик температуры впускного воздуха 46. Датчик системы рециркуляции отработанных газов

** Только модели с механической коробкой передач

*** Только модели с автоматической коробкой передач

Блок реле и предохранителей под капотом Опель Вектра С (Сигнум)

Схема блока предохранителей в моторном отсеке Opel Vectra C/Signum

Описание

N9 Защищаемый контур Номинальная сила тока
1 Модуль ЕСМ/ТСМ 20 А
2 Стартер 25 А
3 Звуковой сигнал 20 А
4 Кондиционер/климат-контроль 10 А
5 Омыватели стекол 15 А
6
7 Центральное устройство управления/ESP/TC 15 А
8 Фары 10 А
9 Обогрев сопел омывателей 7.5 А
10
11 Очистители стекол 30 А
12 Очистители стекол 30 А
13 Центральное устройство управления/ESP/TC 7.5 А
14 Омыватели фар 30 А
15 Лямбда-зонд 10 А
16 ABS 7.5 А
17
18
19 Регулирование угла наклона фар 5 А
20
21
22
23 Система обогрева/вентиляции салона автомобиля во время стоянки 20 А
24 Клемма 30 30 А
25 Клемма 30 30 А
26
27
28 Блок управления электрооборудованием задка 60 А
29 ABS 40 А
30 Блок управления электрооборудованием задка 60 А
31 Блок управления электрооборудованием салона 60 А
32 ABS 40 А
33 Блок управления электрооборудованием салона 60 А
34 Блок управления электрооборудованием задка 60 А
35 Вентилятор системы охлаждения 1» 30 А 40 А
36 Вентилятор системы охлаждения 2 11 20 А 30 А
37
38

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

В подкапотном пространстве

Все три блока моторного отсека расположены около АКБ. Они отмечены на картинке выше. Схема элементов моторного блока №1

Назначение
11a (F59) Предохранитель управление двигателем
11b (F56) Предохранитель подогревателя топлива
10 Реле насоса подачи воздуха на выпуск
12 Реле подогреватель топлива
13 Реле задержки омывателя фар
14 Запасной
15
16,17 18,19 реле свечей накаливания

Схема реле моторного блока Opel Vectra B №2

Назначение
1 Реле муфты компрессора кондиционера
2 Реле вентилятора охлаждения
3 Таймер вентилятора охлаждения.
4 Реле вентилятора системы охлаждения
5
6

Схема элементов моторного блока №3

Расположение блока и назначение предохранителей

Основной монтажный блок Опель Вектра В находится в салоне под приборной панелью. Для доступа к нему достаточно снять защитную крышку слева от рулевой колонки. Один предохранитель может защищать один или несколько узлов в одном контуре одинакового номинала (сила тока в амперах). Для установки и подключения дополнительного оборудования предусмотрены резервные гнёзда и разъёмы для реле.

Назначения предохранителей в монтажном блоке

Номер предохранителя на схеме блокаНоминальная сила тока (амперы)Контур защищаемой электроцепи

Назначение
1 вентилятор системы охлаждения
2 Компрессор
3 вентилятор системы охлаждения
4
Вариант 2
Назначение
7 Вентилятор системы охлаждения
8
9a Предохранитель вентилятора системы охлаждения
9b
1 резерв
2 30A Привод вентилятора системы охлаждения, цепь питания кондиционера
3 40A Нагревательный элемент на заднем стекле
4 резерв
5 резерв
6 10A Контроллер корректора света фар, цепь ближнего света
7 10A Задний правый габаритный огонь, задние габаритные огни
8 10A Правая фара дальнего света
9 30A Привод омывателя фар
10 20A Цепь звукового сигнала на рулевой колонке
11 30A Центральный замок (блокировка)
12 20A Противотуманные огни
13 резерв
14 30A Привод щёток стеклоочистителя
15 — аемой электроцепи блоканом блокеедусмотрены гнёзда резе контуре одинкового номинала (сила тока в амперах).откого зам— резерв
16 10A Задний противотуманный свет
17 30A Цепь привода передних стеклоподъёмников
18 10A Подсветка номерного знака
19 20A Цепь топливного насоса
20 30A Цепь привода задних стеклоподъёмников
21 резерв
22 20A Контур освещения салона, подсветки приборной панели, магнитолы, аварийной сигнализации
23 резерв
24 10A Левая фара на ближний свет
25 10A Задний левый габаритный огонь
26 10A Левая фара дальнего света
27 резерв
28 резерв
29 10A Огни аварийной сигнализации, привод управления зеркалами заднего вида
30 30A
31 резерв
32 резерв
33 20A Вывод на разъём прицепа
34 20A Дополнительная цепь аудиосистемы
35 10A Трансмиссия АКПП, АВS
36 20A Подогрев передних кресел
37 10A Цепь прикуривателя в салоне
38 10A Стоп-сигнал
39 10A Датчики трансмиссии АКПП
40 10A Привод вентилятора на радиаторе системы охлаждения
41 10A Цепь подогрева зеркал

Как Проверить Реле Бензонасоса Опель Вектра А

Как самому проверить

реле бензонасосаРеле бензонасоса представляет собой устройство, которое обеспечивает подачу и прекращение электропитания набензонасос по команде ЭБУ. Устройство полностью отвечает за управление топливным насосом, а также выполняет отдельные дополнительные функции, что зависит от конкретной марки и оснащения автомобиля. Например, на машинах с автоматической трансмиссией при необходимости активировать режим кик-даун (интенсивное ускорение) задействуется указанное реле.Читайте в этой статье

Где стоит реле бензонасоса

Чтобы ответить на вопрос, где находится реле бензонасоса, нужно точно знать марку и модель автомобиля. Местом установки на разных авто является область возле блока управления впрыском, решение может устанавливаться под приборной панелью возле блока предохранителей и т.д.Назначение, особенности конструкции, место установки регулятора давления топлива инжекторного двигателя. Признаки неисправностей РДТ, проверка устройства.

водитель вставляет ключ в замок и включает зажигание;
после включения зажигания реле включает бензонасос на 2-3 секунды, что необходимо для создания давления в топливной рампе.
затем можно услышать характерный звук, так как щелкает реле бензонасоса, которое отключило топливный насос;
последующая работа бензонасоса будет возможна при 2 условиях: вращение двигателя стартером во время запуска и дальнейшая самостоятельная работа уже запущенного мотора.
после выключения зажигания и остановки двигателя реле отключает бензонасос сразу или через 1 секунду.

Что делать если сгорело реле бензонасоса

— СМОТРИ )))

Opel Vectra B реле топливного насоса

Проверка реле

бензанасосаOpel Omega A 3.0L 1989года c30ne.Также на некоторых машинах устройство служит своеобразным ограничителем оборотов двигателя. Если обороты ДВС приблизились к максимальным и начинают превышать допустимый порог, происходит отключение бензонасоса через реле. Подача бензина прекращается, обороты снижаются, после чего элемент снова подает питание на насос.Если возникают неисправности реле, тогда питание на бензонасос может не подаваться. Вторым вариантом является то, что насос жужжит или гудит постоянно, то есть не отключается через несколько секунд после создания необходимого давления в топливной магистрали. В первом случае двигатель зачастую завести не удается, так как насос не качает и в топливной рампе нет бензина. Во втором случае происходит залипаниереле бензонасоса (не срабатывает реле бензонасоса) и расходуется заряд АКБ на постоянное вращение моторчика топливного насоса . Добавим, что на некоторых авто запуск мотора возможен даже при условии определенных сбоев работе элемента, так как схема подключения реле насоса позволяет устройству работать во время прокручивания стартером.

Проверка реле бензонасоса своими руками

В начале проверки необходимо добраться до следующих элементов: предохранитель насоса и его реле. Определившись с тем, какое реле отвечает за бензонасос, следует осмотреть и предохранитель. Дополнительно проверять предохранитель нужно по причине того, что греется реле бензонасоса и затем несвоевременно или вообще не срабатывает по причине неисправности указанного предохранителя.Теперь рассмотрим еще один доступный способ проверки на примере автомобиля ВАЗ 2110. Само реле топливного насоса в указанной модели находится около предохранителя.

Для проверки понадобится мультиметр или наличие контрольной лампочки не больше 0.25 А. Далее следует поочередно промерять напряжение на управляющих выводах устройства, параллельно фиксируя контакт на массу

Данный способ позволяет точно определить, нужна ли замена реле бензонасоса.
В том случае, если контрольная лампа не загорается, предохранитель насоса исправен или заменен на заведомо рабочий, тогда следует уделить внимание проводке от реле до ЭБУ. Параллельно не следует исключать возможность сбоев в работе блока управления двигателем.

Напоследок добавим, что элемент может также отказываться работать или залипать после сбоев или неквалифицированной установки автосигнализации/иммобилайзера. Дело в том, что охранные и противоугонные системы с функцией блокировки запуска двигателя часто основываются на том, что прерывают подачу питания на бензонасос. В этом случае данные системы необходимо диагностировать отдельно.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Opel
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
