Очистители и омыватели стекол
Снятие
Внимание Для обеспечения правильной траектории движения рычагов стеклоочистителя, необходимо инициализировать электродвигатель стеклоочистителя. 1

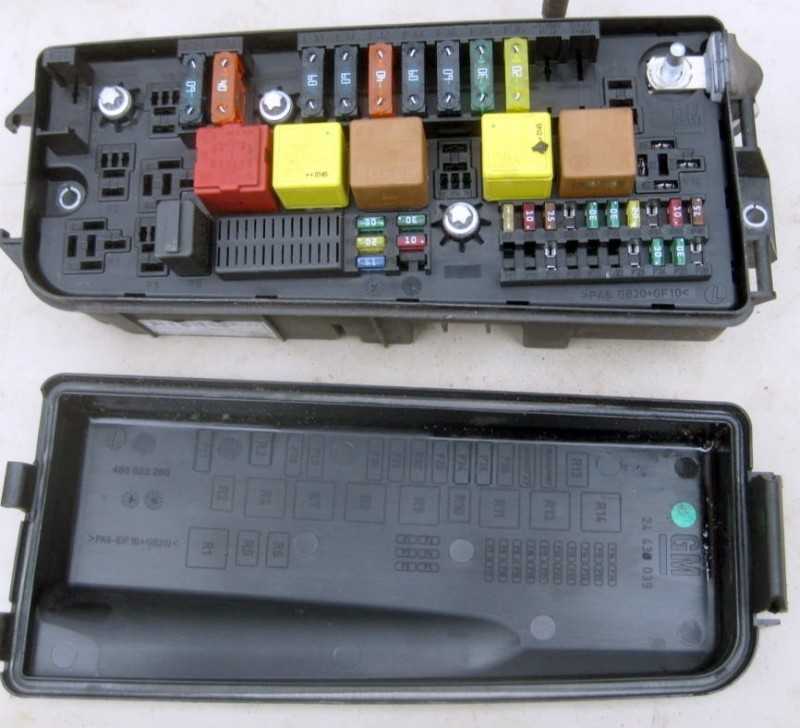

60A Реле основных цепей зажигания, блок предохранителей /реле, приборная панель
34
60A Блок управления приводом открывания/ закрывания крышки багажника (задней двери)
35
30A/40A Электродвигатель вентилятора системы охлаждения
36
20A/30A Электродвигатель вентилятора системы охлаждения
37
Система адаптивного света фар — AFL
38
Резерв
Может размещаться рядом с основным.
Схема
Назначение
Вариант 1
—
60А Блок управления свечами накаливания
30А Реле подогревателя топливного фильтра
60А Блок управления свечами накаливания
R3 — Реле подогревателя топливного фильтра
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Очистители и омыватели стекол
Снятие
Внимание Для обеспечения правильной траектории движения рычагов стеклоочистителя, необходимо инициализировать электродвигатель стеклоочистителя. 1
Использование лезвия отвертки для снятия центральных сопел системы вентиляции
Снятие центральных сопел системы вентиляции с панели приборов
Общие сведения
1
Используя лезвие отвертки как рычаг, и соблюдая осторожность, снимите крышку с кнопки выключателя аварийной световой сигнализации.
2. Используя лезвие отвертки как рычаг, и подложив под него чистую ветошь, соблюдая осторожность, снимите центральные сопла с панели приборов (см
рис. Использование лезвия отвертки для снятия центральных сопел системы вентиляции, Снятие центральных сопел системы вентиляции с панели приборов).
3. При необходимости снимите кожух центральных сопел вентиляции следующим образом.
4. Установите колесо регулировки потока воздуха в положение 0, затем потяните рычаг в сторону и освободите его из элемента крепления.
5. Используя лезвие тонкой отвертки, освободите две нижние скобы фиксации и снимите кожух с панели приборов.
Установка
Общие сведения
1. Установка производится в последовательности, обратной снятию. Если снимался кожух сопел вентиляции, рычаг регулятора потока воздуха переместите к ограничителю, затем вставьте в элемент крепления, при этом колесо регулятора должно находиться в положении 0.
СОПЛА СО СТОРОНЫ ПАССАЖИРА
Снятие
Общие сведения
1
Используя лезвие отвертки как рычаг, и подложив под него чистую ветошь, соблюдая осторожность, снимите сопло с панели приборов.
2. При необходимости снимите кожух центральных сопел вентиляции следующим образом
Установите колесо регулировки потока воздуха в положение 0, затем потяните рычаг в сторону и освободите его из элемента крепления.
3. Вывинтите винт, крепящий кожух к панели приборов, затем освободите скобы крепления и извлеките кожух из панели.
Установка
Общие сведения
1. Установка производится в последовательности, обратной снятию. Если снимался кожух сопел вентиляции, рычаг регулятора потока воздуха переместите к ограничителю, затем вставьте в элемент крепления, при этом колесо регулятора должно находиться в положении 0.
СОПЛА СО СТОРОНЫ ВОДИТЕЛЯ
Снятие
Общие сведения
1
Используя лезвие отвертки как рычаг, и подложив под него чистую ветошь, соблюдая осторожность, снимите сопло с панели приборов.
2. При необходимости снимите кожух центральных сопел вентиляции следующим образом
Установите колесо регулировки потока воздуха в положение 0, затем потяните рычаг в сторону и освободите его из элемента крепления.
Установка
Общие сведения
1. Установка производится в последовательности, обратной снятию. Если снимался кожух сопел вентиляции, рычаг регулятора потока воздуха переместите к ограничителю, затем вставьте в элемент крепления, при этом колесо регулятора должно находиться в положении 0.
СОПЛА ОБДУВА БОКОВЫХ СТЕКОЛ
Снятие
Общие сведения
1
Используя лезвие тонкой отвертки как рычаг, подложив под него чистую ветошь и соблюдая осторожность, извлеките сопла из панели приборов.. Установка
Установка
Общие сведения
1. Для установки просто вдавите сопла в панель приборов.
Видео про «Сопла вентиляции» для Opel Vectra A
https://youtube.com/watch?v=NVxTLLltGAI
Как снять дефлектор обдува стекала лобового
Opel чистка дренажа справа
Разборка панели приборов Opel Astra H
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Блок в багажнике
Данный блок находится в багажном отсеке слева, в вещевом ящике.
Фотография
Схема предохранителей
Описание
1
Резерв
2
Резерв
3
40A Электропривод сиденья
4
40A Обогреватель заднего стекла
5
40A Электропривод сиденья
6
30A Электропривод стеклоподъемника — правый задний
7
30A Электропривод стеклоподъемника — левый задний
8
15A Подогреватель сиденья, заднего правого
9
15A Противоугонная система, звуковой сигнал
10
20A Топливный насос
11
25A Напряжение аккумуляторной батареи
12
12A Подогрев сиденья — заднего левого
13
20A Разъем электрооборудования прицепа
14
15A Очиститель заднего стекла
15
15A Подогреватель сидений, система вентиляции сиденья, переднего левого
16
15A Подогреватель сиденья, заднего правого
17
15A Разъем подключения дополнительного оборудования
18
30A Замок крышки багажника /задней двери
19
10A Напряжение аккумуляторной батареи
20
7,5A Центральный замок
21
5A Датчик изменения объема (противоугонная система)
22
30A Дистанционное управление замком багажника
23
7,5A Провод противоугонной системы на стекле (датчик разбитого стекла противоугонной системы)
24
25A Напряжение аккумуляторной батареи
25
10A Система управления подвеской
26
25A Замок зажигания
27
5A Датчик наличия пассажира на сиденье, система контроля давления в шинах, датчик дождя, система кондиционирования
28
7,5A Датчики системы парковки
29
Резерв

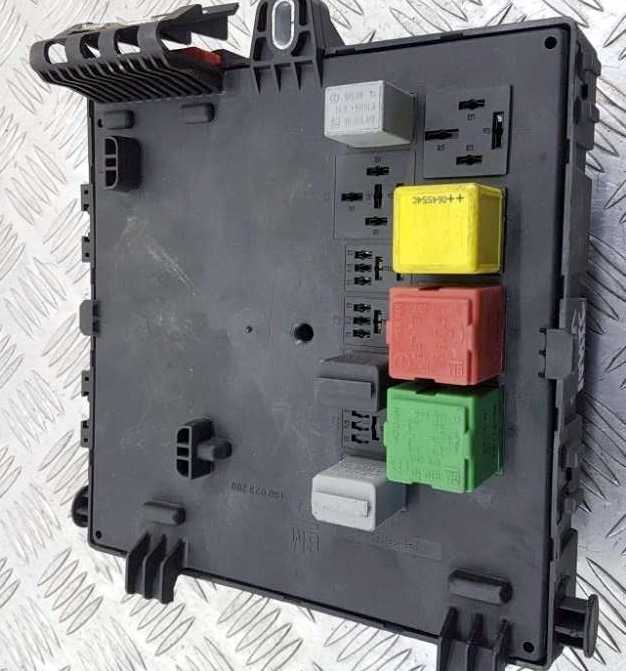

С обратной стороны блока могут крепится некоторые элементы реле.
Схема блока реле
Назначение реле
5
Очиститель заднего стекла
6
Клемма 15
7
Обогрев заднего левого сиденья
8
Обогрев заднего правого сиденья
9
Обогрев заднего стекла
10
Звуковой сигнал/ противоугонная сигнализация
11
Топливный насос
12
Единый замок/ крышка лючка топливного бака
На этом всё. А если вам есть чем дополнить материал или остались вопросы, пишите в комментарии.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Блок в салоне
Он находится в левом торце приборной панели, со стороны водителя, и закрыт защитной крышкой.
