1. Снятие и установка приводных валов
Снятие и установка
1. Отвернуть болты крепления и снять переднее колесо.
2. Извлечь приводной вал из ступицы колеса.
Отвернуть гайку крепления (2) приводного вала к ступице колеса. Удерживать ступицу от проворачивания, используя специальное приспособление KM-6610 (1), как показано на рисунке ниже.
3. Отпустить крепление наконечника рулевой тяги от поворотного кулака (5), как показано на рисунке ниже.
Установить специальное приспособление CH-47658 (1).
Отсоединить наконечники рулевых тяг (6) от поворотных кулаков (5) с правой и левой стороны.
Установить специальное приспособление (1). Специальное приспособление необходимо устанавливать со специальной втулкой (4).
Примечание Для того, чтобы отцентровать специальное приспособление, необходимо использовать гайку крепления (3).
- Закрепить специальное приспособление с помощью рожкового ключа.
- Отвернуть гайку крепления шарового шарнира наконечника рулевой тяги к поворотному кулаку с помощью специального приспособления.
- Снять специальное приспособление CH-47658 (1), используя накидной ключ.
4. Выпрессовать палец шарового шарнира из поворотного кулака. Для этого, необходимо использовать специальное приспособление KM-161-B (1) вместе с насадкой KM-161-2, как показано на рисунке ниже.
5. Отсоединить от амортизаторной стойки стойку стабилизатора поперечной устойчивости (1). Операцию выполнить с правой и левой стороны.
Используя рожковый ключ, отвернуть гайку крепления стойки стабилизатора поперечной устойчивости, как показано на рисунке ниже.
6. Выпрессовать из поворотного кулака палец шаровой опоры.
- Выкрутить болты крепления шаровой опоры с обеих сторон.
- Установить, показанное на рисунке ниже, специальное приспособление KM-915 (2).
- Выпрессовать палец шаровой опоры из поворотного кулака, как показано на рисунке ниже.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Снятие
Двигатели 1.7 л SOHC

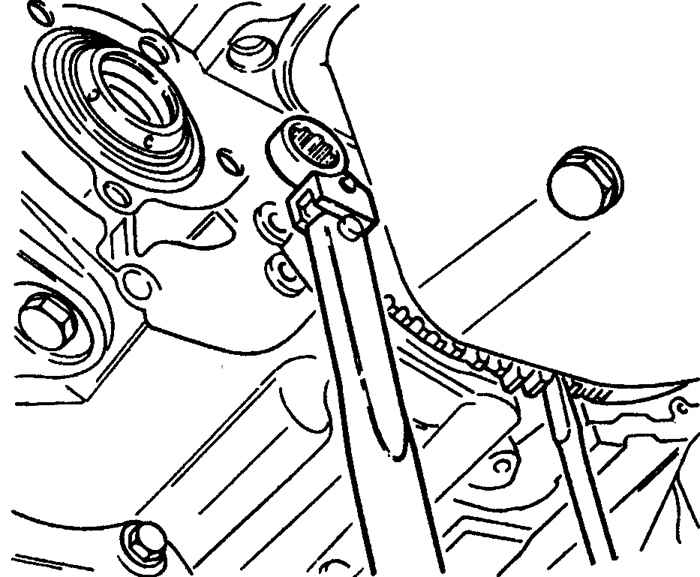

Применение при снятии распределительного вала с двигателя 1.7 л SOHC специального приспособления КМ-890 позволяет гарантированно не потревожить прокладку головки цилиндров. При отсутствии под рукой приспособления придется снимать головку цилиндров (см. Снятие и установка головки цилиндров).Снятие и установка натяжителя ремня и зубчатых колес привода ГРМ (двигатели 1.7 л)Оба рукава закреплены также в промежуточных фиксаторах (см. Главу Системы питания и выпуска).
Снятие и установка головки цилиндровБолты и прокладка повторному использованию не подлежат и при сборке должны быть заменены новыми вне зависимости от их состояния.
Двигатели 1.7 л DOHC

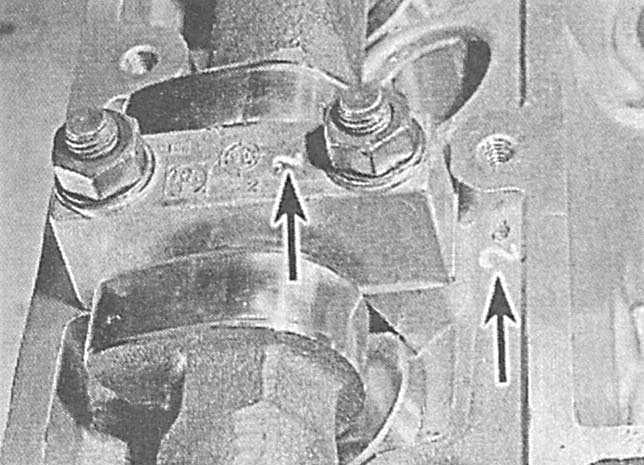

Снятие и установка крышки газораспределительного механизмаСистемы питания и выпускаСнятие и установка натяжителя ремня и зубчатых колес привода ГРМ (двигатели 1.7 л)Отворачивание гаек в произвольном порядке чревато разрушением крышек опорных подшипников распределительного вала, при этом придется менять всю головку цилиндров, поскольку она отливается и обрабатывается совместно с крышками опор, и крышки в индивидуальном порядке на рынок не поставляются.На крышки опор нанесены порядковые номера (с 1 по 5). Маркировка в виде стрелки при установке крышек должна указывать в сторону ремня ГРМ.
Двигатели 2.0 л
При установке потребуется новый болт крепления звездочки распределительного вала и новые болты крепления успокоителя верхней цепи.Снятие и установка крышки газораспределительного механизмаТормозная системаПриведение поршня первого цилиндра в положение верхней мертвой точки конца такта сжатия (ВМТ)Системы питания и выпускаТекущее обслуживаниеСнятие и установка натяжителей цепей привода ГРМ (двигатели 2.0 л)Не следует без особой надобности снимать стойку со сборки натяжителя, — при установке ее придется притирать.Перед отдаванием болтов их следует прогреть тепловым пистолетом (мощным феном) с целью размягчения нанесенного на резьбу герметика.Отворачивание гаек в произвольном порядке чревато разрушением крышек опорных подшипников распределительного вала, при этом придется менять всю головку цилиндров, поскольку она отливается и обрабатывается совместно с крышками опор, и крышки в индивидуальном порядке на рынок не поставляются.
