Как проверить работу реле

Что такое реле бензонасоса? Это специальное приспособление, обеспечивающее подачу и прекращение электрического питания на бензонасос по команде электронного блока управления (ЭБУ). На тех транспортных средствах, на которых установлена система автоматической трансмиссии, при необходимости активации режима интенсивного ускорения задействуется реле.

Где оно располагается? Расположение реле зависит от модели и марки машины. На одних транспортных средствах оно располагается поблизости от блока, управляющего впрыском. На других — под приборной панелью рядом с блоком предохранителей. Есть и другие варианты.

Признаки проблем в работе

Управление топливным насосом при помощи реле совершается так: вставленный в замок ключ поворачивается, таким образом включается зажигание; после этого насос топлива работает примерно две-три секунды. Этого хватает для того, чтобы возникло давление в топливной рампе. Следом должен раздаться щелчок, означающий, что реле отключает механизм. После этого насос будет работать при выполнении двух условий: двигатель вращается стартером при запуске и мотор в дальнейшем работает самостоятельно. В момент выключения зажигания и остановки двигателя реле тотчас или по прошествии одной секунды отключает бензонасос.

Есть топливные системы, на которых бензонасос начинает работать не при повороте ключа зажигания, а тогда, когда автовладелец открывает дверь. Это помогает запустить мотор и создать требуемое давление внутри топливной системы заранее.

Из-за неполадок в работе реле устройство лишается необходимого питания. Он может жужжать или гудеть очень долго. Он не перестаёт работать спустя несколько мгновений после достижения требуемого уровня давления в топливной системе. Если есть неисправности в реле, то двигатель может вообще не завестись, поскольку насос не качает топливо. При постоянном жужжании или гудении автомобиля реле залипает и идёт расходование энергии аккумулятора на то, чтобы беспрерывно вращать моторчик насоса.

Как проверить своими руками

В первую очередь нужно найти предохранитель топливного насоса и его реле, чтобы проверить их работу. Реле может нагреваться и срабатывать несвоевременно или совсем не работать из-за проблем в работе предохранителя.

Проверка реле бензонасоса своими руками

Самые простые модели реле имеют 4 контакта. Два идут на подключение проводов от двигателя топливного насоса. Другие два предназначены для того, чтобы получать управляющий сигнал от электронного блока управления Проверяем наличие питания на управляющих контактах катушки реле — клеммы 85 и 86, поочередным касанием относительно минусового контакта аккумулятора. При наличии питания на одном из контактов лампа вспыхнет, что означает исправность управляющего контура Контакты реле имеют нумерацию, соответствующую стандартам DIN 72552. По этой причине их предназначение на электросхемах проводки всех автомобилей будет похожим Если управляющие клеммы 85 и 86 исправно работают, нужно проверить наличие напряжения (двенадцать вольт) на ножке 87 реле управления бензонасосом относительно массы. Если лампочка не загорается, нужно проверить целостность предохранителя цепи и проводки

Простейший способ испытания — установка работающего устройства. Ещё одним способом является подключение контрольной лампочки на место реле. Когда поворачивается ключ зажигания, лампочка должна светиться.

Ещё во время испытания можно установить перемычку на выводы. Если после поворота ключа зажигания насос начинает работать, это говорит о проблемах в работе устройства управления бензонасосом.

Ещё один метод испытания реле можно рассмотреть на примере Ваз 2110. Реле насоса топливной системы в этом автомобиле расположено возле предохранителя. Для диагностики нужно взять мультиметр или контрольную лампу с силой тока не превышающей 0,25 А.

После этого нужно по очереди измерить напряжение тока на выводах устройства

Одновременно важно фиксировать контакт, идущий к массе. Этим способом можно наверняка выяснить, требуется ли замена реле

Если же лампочка не светится, то с предохранителем всё в порядке. В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления.

Не стоит исключать и то, что возможны неисправности в блоке управления мотором. Кроме того нужно знать, что в работе реле могут быть сбои, оно может не функционировать нормально или залипать из-за нарушения работы или некачественной установки сигнализации. Причина этого заключается в том, что устройства охраны и защиты от угона, осуществляющие блокировку, останавливают подачу электропитания бензонасоса.

Замена топливного насоса Опель Астра Н

Стоит ещё раз подчеркнуть, что замену насоса необходимо осуществлять исключительно в автомобильном сервисе для предотвращения возможных неисправностей. Если вы обратитесь в наш сервисный центр, специалисты окажут следующий список услуг:

Точное диагностирование всех неисправностей не только топливной системы, но и других симптомов.
Оценка степени повреждения, определение времени и цены проводимых работ.
Сама услуга по устранению неисправности;
Заключительная диагностика для проверки качества проведённой работы.

Наш автомобильный сервис осуществит замену данного устройства, при этом клиенту не придётся переживать за качество работы, и вот почему:

Наш сервис оснащён самым современным оборудованием, которое необходимо для устранения всех возможных неисправностей.
Специалисты, которые работают у нас, имеют многолетний опыт работы.
Мы гарантируем качественное выполнение предоставляемых нами услуг.
Ценим время любого обратившегося, поэтому мастера устранят все неисправности быстро и в срок.
А наши цены приемлемы для большинства обратившихся к нам клиентов.

Как проходят ремонтные работы по замене топливного насоса транспортного средства Опель Астра h можно наблюдать в сервисном центре. Ниже будут указаны только основные шаги замены:

отсоединяется аккумулятор;
снимается заднее сиденье;
открывается крышка люка;
отсоединяется колодка;
снимается фланец;
извлекается модуль;
вынимается насос (его отсоединяют от шланга);
шланг также извлекают и заменяют;
сборка всех механизмов в обратном порядке.

Отдельное внимание стоит уделить моторчику бензонасоса, поскольку он оказывает влияние на перемещения топлива

Принцип работы электробензонасоса

Монтаж и установка масляного насоса Ваз 2108-2109-21099

Функциональная работа топливного насоса заключается в подаче топлива на форсунки. Для нормальной работы форсунок и создания необходимого давления подача бензина должна начинаться еще до запуска двигателя.

Включается электробензонасос специальным контроллером, при помощи реле. При повороте ключа зажигания в положение “стартер” или “зажигание” контроллер моментально запитывает реле включения бензонасоса, и в результате созданного давления топливо подается на форсунки.

Электробензонасос ВАЗ 2114

Если в течение нескольких секунд двигатель не начинает работать, контроллер выключает реле до следующей прокрутки двигателя. После прокрутки контроллер вновь включает реле, определив начало вращения по опорному сигналу датчика положения коленчатого вала.

Диагностика неисправностей электробензонасоса

Ресурс электрического топливного насоса на ВАЗ инжектор достаточно велик, но все имеет свой предел. Низкое качество топлива приводит в негодность в первую очередь нагнетательную часть узла.

Неисправленный топливный насос в автомобиле не дает ему работать на полную мощность, на холостом ходу работа двигателя также становится неустойчивой. Из-за нехватки топлива при попытке запуска двигатель начинает “чихать”, заводится с трудом на несколько секунд или не заводится вовсе.

Еще один доступный способ — проверка с помощью манометра давления в топливной системе при включенном двигателе. Но при этом рекомендуется предварительно заменить топливный фильтр, во избежание искажения показаний прибора.

Уменьшение производительности также свидетельствует о неисправности насоса, это легко заметить при движении на 3 или 4 передаче. Если при нажатии на педаль акселератора автомобиль отреагирует провалами или вообще не отреагирует, вероятнее всего, топливный насос на ВАЗ 2114 вышел из строя.

Самостоятельная замена электробензонасоса

Топливный насос на ВАЗ инжектор, как правило, не подлежит ремонту, впрочем, как и большинство топливных электробензонасосов.

Самостоятельная не представляет особого труда и не требует специального оборудования и инструментов. Понадобятся:

крестообразная отвертка;
трещетка с головой на 7 и 10;
ключ на 17.

Замена агрегата производится в следующей последовательности:

Снимается заднее сиденье. Для этого удаляются две заглушки и с помощью трещетки с головкой на 10 открутить два болта. После снятия сиденья должна открыться прорезь в шумоизоляции в виде буквы П. Под ней расположена крышка бензонасоса.
Крестообразной отверткой откручивается крышка, под ней становится видна верхняя часть модуля бензонасоса.
Отсоединяется жгут проводов подходящих к модулю.
Теперь необходимо сбросить давление в системе питания. Для этого двигатель автомобиля заводится и работает до тех пор, пока топливо из магистрали не выработается полностью, то есть, пока автомобиль не заглохнет.
Отключается аккумулятор.
Ключом на 17 поочередно отворачиваются трубки бензопровода.
По периметру прижимного кольца откручивается 8 гаек. Для этого используется трещетка с головкой на 7. Прижимное кольцо снимается.
Модуль топливного бензонасоса аккуратно извлекается из бензобака.

После того как модуль бензонасоса извлечен, возможна либо его полная замена на новый, либо замена только самого электробензонасоса, но для этого потребуется разобрать топливный модуль.

Разборка топливного модуля и извлечение электробензонасоса

Колодка проводов отсоединяется от разъема крышки и бензонасоса, затем снимается датчик, указывающий уровень топлива. Для этого отжимаются два фиксатора и датчик перемещается по пазам в сторону крышки.
Сливная труба отделяется от корпуса, для этого нужно слегка поддеть ее отверткой. Затем четыре защелки корпуса поочередно отжимаются и крышка модуля снимается вместе с бензонасосом.
Сетчатый фильтр аккуратно поддевается отверткой и снимается.Из установочного отверстия вынимается стопорная шайба.
Пластиковая защелка отжимается отверткой и насос пальцем выталкивается из держателя.
С патрубка насоса снимается пластиковая гофрированная трубочка. Для облегчения снятия ее можно нагреть над паром.
Сборка топливного насоса производится в обратном порядке.

После установки следует подсоединить аккумулятор и ненадолго завести автомобиль, для проверки наличия течи бензина из соединений. Если течь отсутствует, значит, замена электробензонасоса в топливном модуле ВАЗ 2114 инжектор прошла успешно.

Описание проведения работ

Местонахождение бензонасоса ВАЗ 2110 инжектор — в бензобаке, расположенном под днищем автомобиля, в районе заднего кресла. Доступ к нему имеется из салона, поэтому никаких смотровых ям и прочих дополнительных приспособлений не требуется. Нужны только инструменты:

рожковый ключ на 13 и 17 мм;
крестообразная отвертка;
трубчатый накидной ключ на 7 мм.

Вместо длинного трубчатого ключа на 7 мм можно использовать маленький рожковый, но это будет неудобно и займет больше времени. Прежде чем начать ремонт, следует полностью снять и вытащить заднее кресло, чтобы освободить доступ к бензобаку. Еще две предварительных операции, которые делаются в подкапотном пространстве.

Ослабить гайку крепления к минусовой клемме аккумуляторной батареи, снять хомут вместе с проводом.
Стравить давление из топливной магистрали. С торцевой стороны рампы, возле крайних форсунок, есть стравливающий клапан, на который надет резиновый колпачок. Сняв его и подставив пластиковый стаканчик, надо нажать на шток клапана. Оттуда вытечет горючее, и давление в системе упадет.

Под нижней частью заднего кресла расположен квадратный люк, открывающий доступ к бензобаку, его и нужно будет снимать. Последующая схема разборки выглядит следующим образом.

Крестообразной отверткой выкрутить 2 самореза крепления крышки люка, снять ее и отложить в сторону.
Отсоединить разъем электропривода топливного насоса и отодвинуть его, чтобы не мешал.
Рожковым ключом ослабить и открутить 2 гайки, которыми трубки топливной магистрали крепятся к штуцерам бензонасоса.
Вытащить трубки из гнезд. Круглые резиновые кольца, надетые на их концах, нужно снять и заменить на новые, поскольку они рассчитаны на одноразовое использование.
Длинным трубчатым ключом открутить 8 гаек, которые держат плоский фланец, прижимающий бензонасос ВАЗ 2110 к поверхности днища. Фланец снять со шпилек.
На шпильках крепления под прижимной частью корпуса стоит резиновая прокладка. Последнюю нужно снять со шпилек, иначе она не даст возможности вытащить устройство для подачи топлива. Затем аккуратно извлечь бензонасос из полости бака вместе с поплавком. Если резиновая прокладка находится в изношенном состоянии, то ее лучше тоже заменить.

При извлечении узла из него потечет бензин, поэтому следует подложить снизу ветошь и быстро переместить бензонасос наружу, расположив над широким поддоном. Сеточка находится на конце всасывающей трубки и крепится с помощью пластмассового кольца. Снять ее можно вручную.

Если же кольцо сильно прикипело к трубке, то рекомендуется поддеть его, например, плоской отверткой. Далее ставится новая сетка и фиксируется нажатием руки до упора. Теперь можно производить сборку, которая выполняется в обратном порядке. На верхней части агрегата выбита стрелочка, она должна указывать на заднюю часть авто.

Если требуется замена бензонасоса на ВАЗ десятой модели или его ремонт, то система разбирается описанным образом. При замене нужно снять с агрегата поплавок, датчик уровня и переставить их на новый насос. Вся процедура, если ее выполнять в комплексе с заменой других расходных материалов, займет у вас не более получаса времени.

Ваз 2110: замена бензонасоса своими силами

Ваз 2110 замена бензонасоса

Как правило, на ваз 2110 замена бензонасоса проводится не так уж и часто, но если топливо некачественное, то данная деталь может быстро выйти из строя. Замена бензонасоса на ваз 2110 – это ответственный процесс, который нужно уметь грамотно проводить.

Как снять бензонасос

Чтобы ответить, как поменять бензонасос, необходимо изучить процедуру снятия топливного насоса. Снятие бензонасоса и замена предполагает демонтаж устройства. Для извлечения понадобится специальный ключ для снятия бензонасоса (съемник), рожковые ключи, трубчатый ключ, набор головок.

Добавим, что на разных автомобилях крепление бензонасоса может отличаться, хотя общий принцип остается практически аналогичным.

Сделать это можно следующим образом:

отключить «минус» на аккумуляторной батарее;
на топливной рейке под капотом нажать на клапан, через который вытечет определенное количество бензина;

Можно также пойти другим путем. Сначала скидывается клемма с аккумулятора, потом отключается питание бензонасоса посредством снятия с него электрического разъема. Затем клемму снова накидывают на АКБ и кратковременно крутят двигатель стартером. Через небольшой промежуток времени остатки топлива выйдут из системы. На некоторых автомобилях мотор может даже завестись, а потом заглохнуть.

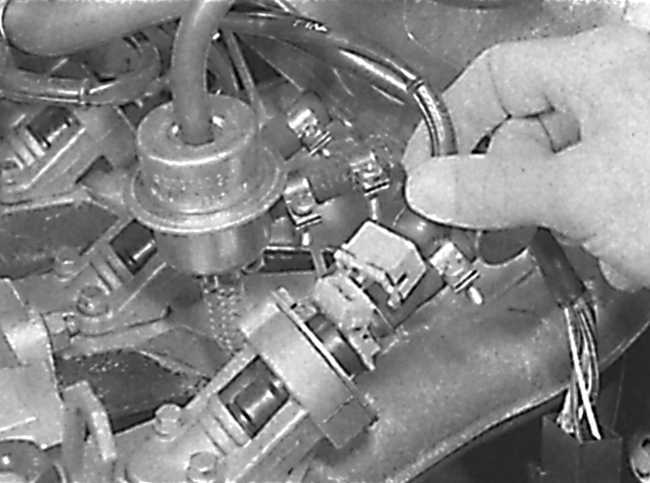

Итак, давление топлива упало, теперь приступаем к снятию бензонасоса. Помните, клемма на аккумуляторе во время проведения работ должна быть обязательно отключена! Первым с насоса снимается фишка (электрический разъем), если это не было сделано ранее

Затем необходимо обратить внимание на топливные магистрали (1 топливоподающая трубка и 1 обратная магистраль для возврата топлива в бензобак). На указанных трубках следует ослабить затяжку хомутов и зажимов (при наличии), которыми обычно крепятся к магистралям участки электропроводки для подачи питания на насос

Как снять трубку с бензонасоса

Теперь нужно снимать с бензонасоса сами магистрали. Чтобы разобраться, как снять шланг с бензонасоса или отсоединить магистраль, нужно точно определить способ крепления к выводам насоса. Зачастую штатное крепление топливоподающей магистрали реализовано в виде гайки (штуцера), которую нужно открутить рожковым ключом. Так называемая обратка может крепиться хомутом.

Снятие бензонасоса и замена

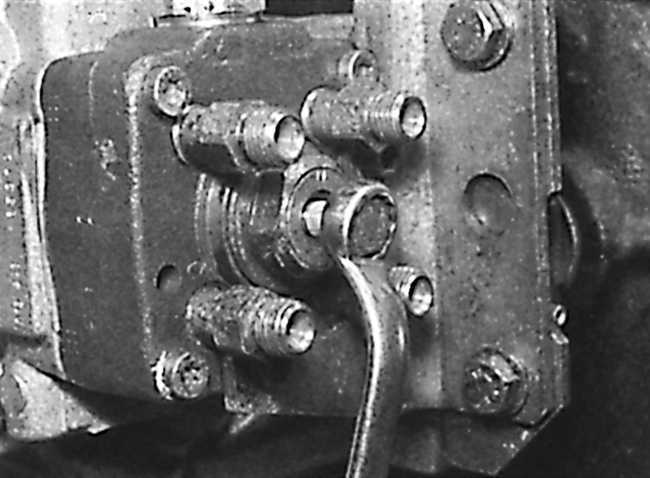

После откручивания топливных магистралей понадобится или открутить прижимное кольцо бензонасоса специальным съемником, или воспользоваться трубчатым ключом для отворачивания гаек (что зависит от способа крепления бензонасоса на конкретной модели авто).

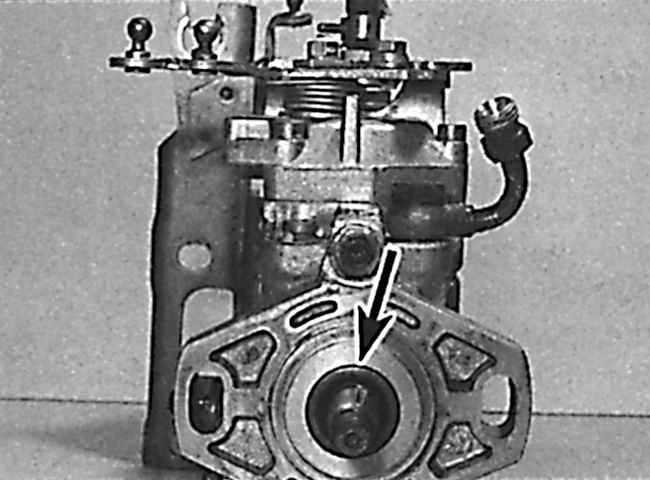

Перед началом снятия стоит отметить, что на насосе и других элементах фиксации имеются специальные стрелки-указатели. Рекомендуем запомнить их положение, что облегчит последующую обратную сборку.
Затем необходимо снять специальное уплотнительное кольцо. После снятия кольца можно доставать бензонасос из бака. Во время снятия следует соблюдать аккуратность, так как к корпусу бензонасоса могут быть прикреплены устройства для определения уровня топлива в бензобаке (датчик-поплавок).
После снятия насоса на его посадочном месте может находиться уплотнитель из резины. Например, на автомобилях семейства ВАЗ этот уплотнитель зафиксирован на шпильках. Указанный уплотнитель также нужно снять, попросту потянув его вверх.

Читать дальше: Что лучше форд куга или хендай крета

Завершением процедуры замены топливного насоса является установка нового бензонасоса, а также замена всех резиновых уплотнителей, которые должны идти в комплекте или приобретаться отдельно.

Добавим, что во время монтажа следует:

внимательно следить за тем, чтобы насос стоял правильно. Для этого на самом насосе, крышках и прижимных кольцах (зависимо от марки и модели авто) присутствуют специальные маркеры в виде стрелок. На некоторых машинах стрелки должны сойтись в линию, на других стрелка на бензонасосе должна указывать на заднюю часть автомобиля. Именно по этой причине выше рекомендовалось запомнить положение указанных стрелок перед снятием.
также в процессе размещения насоса следует аккуратно обращаться с поплавком и другими решениями для определения уровня топлива в бензобаке. Часто при непрофессиональной установке такие элементы гнут или ломают, после чего возникает необходимость их замены.

Если сильно затянуть крепежи, они могут лопнуть. В том случае, если элементы фиксации бензонасоса окажутся недостаточно закрученными, тогда насос может болтаться в баке, что является недопустимым. После того, как насос установлен, остается прикрепить обратно топливные магистрали, подключить разъем питания насоса и клемму на АКБ. Так выглядит замена бензонасоса своими руками.
