Замена цепи ГРМ и регулировка фаз на Opel Corsa D (Z12XEP)

В данной статье мы подробно рассмотрим процедуру замены цепи ГРМ на Opel Corsa D, а также регулировку фаз газораспределения, двигатель у нас 1,2 литра Z12XEP, но на 1,4 Z14XEP и Z10XEP все тоже самое. На Z12XEP где-то я находил рекомендуемый пробег, при котором надо менять цепь, 130 000. Но обычно меняется, когда появляется посторонний шум, так как работа не из дешевых. Мы же залезли сюда по другой причине, пробило прокладку ГБЦ, поэтому цепь мы оставили старую, но это суть дела не меняет, процедура одинаковая.

Поскольку это опель то здесь нам понадобится набор ключей и головок TOREX, а также стандартный набор накидных ключей и головок. Необходимо перед началом ремонта приобрести прокладки водяного насоса, клапанной крышки и обязательно прокладку крышки привода газораспределительного механизма, сальник коленвала, собственно комплект ГРМ, масло и масленый фильтр и огромное желание залезть туда самому.

Собственно, сам автомобиль у нас выглядел так.

Под капотом небольшой, но сильный двигатель объемом 1,2 литра. Правда грязный как поросенок, сразу видно, что под капот заглядывают только что бы подлить незамерзайки.

Когда менять ремень ГРМ?

Производитель рекомендует совершать замену ременной передачи ГРМ через 150 000 км. Конечно, этого регламента и следует придерживаться, но все же может случиться так, что привод придет в негодность несколько раньше этого срока. Этому могут способствовать многие факторы, среди которых использование расходника в плохих погодных условиях. Если вы купили ремень на рынке, то вам вполне могли подсунуть некачественный товар, а это значит, что такой ремень долго служить не будет. Повышенные нагрузки также очень сильно влияют на преждевременный износ ременной передачи. Если вы используете прицеп или любите гонять по горкам, это обязательно приведет к более раннему износу ремня. А еще, если установить ремень с нарушениями, тогда он тоже быстро износится, а может даже и слететь.

Вот почему так важно своевременно проводить проверку состояния этого расходника. Делать это необходимо хотя бы через 25 000 км

Просто откройте капот и поинтересуйтесь, в каком состоянии находится ременная передача да и весь узел ГРМ. Скорее всего, менять вы будете не только ремень, но и некоторые другие расходники. Обязательно стоит поинтересоваться состоянием натяжного ролика. Если на нем имеются люфты, то это сигнал к его замене. А уж про прокладки и сальники и говорить не стоит – их менять придется обязательно

Во время оценки состояния узла следует обратить внимание на наличие масляных пятен на поверхности ремня. Если они есть, это значит, что герметичность нарушена, и сальники стали протекать

Если их не сменить, то они будут причиной того, что масло станет капать и на новый ремень. А так как резина разъедается от его воздействия, то ремень очень быстро выйдет из строя.

А вот какие визуальные дефекты могут быть обнаружены на ремне, кроме уже упомянутых масляных пятен:

• складки, трещины и прочие следы износа;
• отслоение материала;
• износ зубьев;
• наличие отдельно торчащих нитей на торцах изделия.

Замену ремня лучше производить на эстакаде при наличии всех специальных приспособлений. А вот какой набор инструментов вам для этого потребуется:

• торцевые ключи;
• головки;
• динамометрический ключ, набор отверток с различными наконечниками;
• домкрат;
• вороток;
• приспособление для фиксации валов.

Ну и, конечно, необходимо будет приготовить все расходники, которые вы намереваетесь заменить. Лучше покупать их в проверенных торговых точках, потому что некачественный материал гораздо раньше выйдет из строя. Экономить на этом уж точно не нужно.

Инструмент и приспособления

Поскольку это опель то нам понадобится помимо обычных ключей еще и головки Torx, но они давно уже есть в каждом наборе инструментов. Так же сделаем фиксатор муфт изменения фаз газораспределения из болта на восемь и двух шайб, если кому-то этот способ кажется ненадежным, то можете купить фиксаторы в любом интернет магазине всего за 950 рублей. Оговоримся сразу, что если автомобиль оборудован МКПП, то трудностей не будет, а вот если робот, то придется либо мастерить фиксатор коленвала, либо использовать пневмогайковерт. Помпу не меняем поскольку она приводится в действие ремнем генератора. На замену ремня ГРМ было потрачено полтора часа и одна кружка чая.

Собственно, сам пациент.

Под капотом двигатель объемом 1,6 литра по имени Z16XER.

Модуль зажигания

Мотор имеет модуль зажигания, который сочетает в себе катушки зажигания и наконечники свечей. У модуля отличный запас, он способен прослужить 160 тысяч и более, но бывает, что ломается уже после 50-90 тысяч. Понять, что узел близок к выходу из строя несложно, появляются пропуски воспламенения в цилиндрах при холодном моторе, исчезающие при перезапуске двигателя. Чем больше износ – тем чаще пропуски.

Обычно модуль пробивает на ДВС из-за того, что он выполнен в пластиковом корпусе, тут уже виноваты инженеры Опель. Точку пробоя можно «залатать»: нужно аккуратно расточить трещинки и замазать эпоксидным клеем.

Хотите подыскать подходящую катушку зажигания на мотор Опель? В нашем каталоге вы найдете все необходимое.

Проверка

Лично я, цепи ГРМ никогда не проверяю. Я их попросту выкидываю на помойку, какими бы они офигенными мне не казались. Цепь для меня — расходник, такой же как свеча, масло или сальник. Но если вам принципиально, или по деньгам напряжно, вы можете воспользоваться старым дедовским способом.

Вытягиваем цепь по длине, зажимаем ее пальцами и пытаемся расположить ее в горизонтальном положении

1. Если цепь описала дугу, очень смахивающею на угол в 90 градусов, то смело выкидывайте ее на помойку
2. Если цепь чуть изогнулась и описала небольшую дугу, то такая цепь вполне пригодна к дальнейшей эксплуатации

Для наглядности я взял новую и сильно изношенную цепь, сложил их вместе и проверил на горизонтальный прогиб. Как видите: новая цепь (вверху) описала чуть заметную дугу, а изношенная и никуда уже не годная провисла как сопля, практически под углом 90 градусов.

Изношенная цепь по сравнению с новой оказалось длиннее практически на сантиметр.

Действуем последовательно

Ну что, вроде ничего не забыли? Тогда приступим…

• Отключаем аккумулятор.
• Сливаем охлаждающую жидкость (открутив нижний патрубок радиатора).
• Предельно аккуратно (чтобы не повредить) демонтируем корпус воздушного фильтра вместе с ДМРВ и подводящим патрубком.
• Модуль зажигания и свечи – долой.
• Снимаем генератор (скорее всего, будет мешаться).
• Снимаем клапанную крышку.
• Отсоединяем все патрубки системы охлаждения от помпы.
• Ослабляем крепления правой (по ходу машины) опоры двигателя. Поддомкрачиваем мотор и демонтируем подушку (три болта к блоку цилиндров).
• Снимаем поликлиновой ремень, с помощью головки E14 или накидного ключа ослабив (поворотом за болт по часовой стрелке) натяжитель.
• Сам натяжитель, с помощью металлического стержня, гвоздя или сверла, необходимо зафиксировать через отверстие в кронштейне (у основания пружины).
• Открутив три болта, удаляем шкив помпы.
• Затем снимаем саму помпу. Для этого придётся открутить 9 болтов разной длины, пометив и запомнив их расположение (иначе будет не собрать).
• Натяжитель долой – 2 болта.
• Убираем шкив коленвала – 6 болтов.
• Вынимаем втулку масляного насоса (пометив её положение).
• Вращая коленчатый вал (за гайку, по часовой стрелке), выставляем метки. Если всё правильно, то при совпадении меток на коленвале и крышке ГРМ, прорези на задних концах распредвалов должны стать в одну линию. Если этого не произошло, то возможны два варианта:

1. Растянута цепь.
2. Сбита регулировка фаз газораспределения.

• В любом случае ситуацию придётся исправлять позже, а сейчас продолжить, не фиксируя распределительные валы.
• Вставив в прорези уголок или специально изготовленное устройство, фиксируем распредвалы.
• На роторе датчика распредвала ставим метку – так, чтобы не стёрлась. Она должна обозначать плоскость сопряжения клапанной крышки с крышкой ГРМ.
• Отворачиваем болты крепления крышки ГРМ – 15 с торца и 4 снизу. Снимаем крышку.
• Тряпкой закрываем образовавшуюся щель, через которую в поддон картера могут попасть посторонние предметы.
• Помечаем положение цепи относительно коленчатого и распределительного валов.

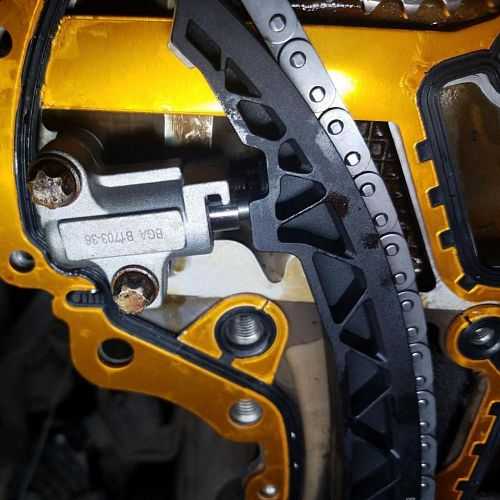

• Разряжаем натяжитель цепи ГРМ.
• Давим пальцем на башмак до полного утопления плунжера и, с помощью металлического стержня диаметром 2 мм, фиксируем плунжер. Снимаем натяжитель (2 болта).
• Снимаем башмак натяжителя (1 болт) и успокоитель (3 болта).

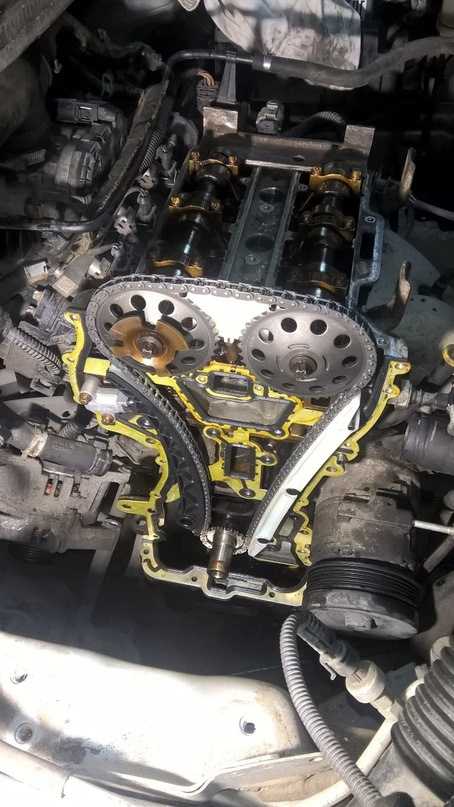

• Снимаем цепь.
• Отворачиваем болты и снимаем звёздочки.
• Снимаем прокладку клапанной крышки. Устанавливаем на её место новую.
• Ставим и прикручиваем новые звёзды. Болты на звезде с задающим диском только наживляем.
• Ставим транспортир так, чтобы его нижний срез опирался на верхний срез крышки ГРМ, а воображаемый центр совпадал с центром распредвала. При этом левый (если смотреть на двигатель со стороны ГРМ) край окна должен указывать на отметку 60 градусов. Затягиваем болт.
• Накидываем цепь. В этом месте можно немного облегчить себе жизнь, совместив старую и новую цепи и перенеся метки (предварительно убедившись, что число звеньев между метками совпадает).
• Успокоитель, башмак, натяжитель – устанавливаем на место. Вытаскиваем фиксатор из натяжителя. Цепь должна натянуться.
• Убеждаемся, что ротор датчика распредвала стоит правильно.
• Убираем тряпку с отверстия поддона.
• Устанавливаем крышку и наживляем её болты.
• Устанавливаем и затягиваем помпу.
• Равномерно затягиваем крышку (не забыв о нижних болтах поддона).
• Вынимаем уголок или фиксирующее устройство из пазов.
• Убеждаемся в том, что все метки находится на своих местах (для этого рекомендуется провернуть коленвал на несколько оборотов).
• Заканчиваем сборку, установив на место недостающие детали.
• Заполняем систему охлаждения свежим антифризом.

Немного теории

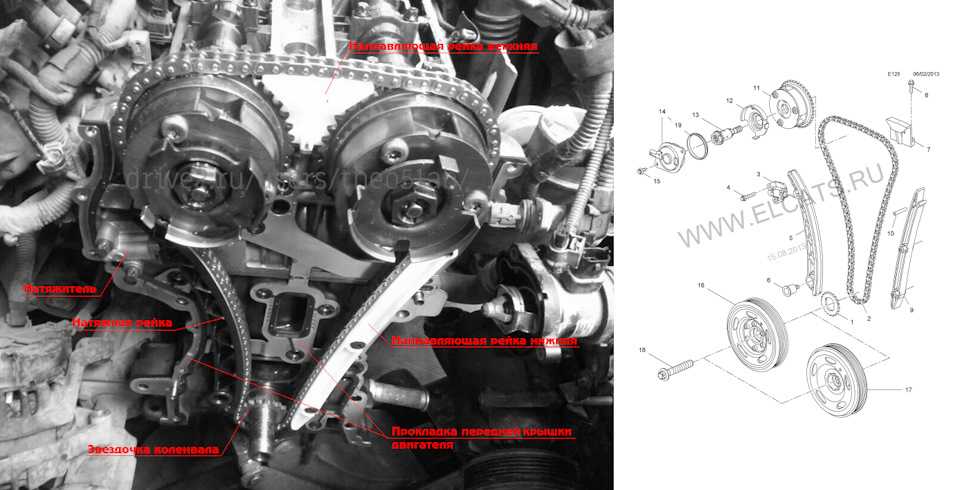

Цепные приводы осуществляют передачу вращательного усилия со стороны коленвала на распредвал, который располагается в ГБЦ двигателей верхнеклапанного типа.

Рейтинг летних шин: тесты лучших в 2020 году

Рубрика: Обзоры авторынка

Цепи делятся на 2 категории. Они могут быть зубчатыми и роликовыми. Роликовые механизмы, в отличие от зубчатых, не получили столь широкого распространения. Потому именно зубчатые системы чаще всего встречаются на автомобилях с ГРМ, в составе которых находится именно цепной привод. Зубчатые узлы отличаются высокой плавностью хода, они достаточно надежные, издают незначительный уровень шума в процессе работы ДВС. По своим характеристикам использование зубчатых цепей во многом приближает их к ременным приводам. О том, какой из них лучше, можно спорить бесконечно. Но на этом зацикливаться сегодня не будем.

Цепь натягивается за счет работы гидронатяжителей, в качестве рабочей жидкости для которых используется моторное масло. Лубрикант подается через систему смазки мотора.

В зависимости от числа распредвалов, то есть распределительных валов, отличается и количество натяжителей. На автомобилях встречается от 1 до 3 единиц.

Продолжительность службы цепи напрямую зависит от того, из чего выполнен элемент, насколько он качественный и какая степень эффективности проводимой термообработки. Аналогичные требования предъявляют к звездочкам газораспределительного механизма, поскольку они постоянно функционируют вместе с цепью. Не стоит забывать о влиянии на состояние узла работоспособности смазочной системы двигателя, качества самого масла и своевременная замена жидкости. На практике, когда деталь выполнена из высококачественных материалов, а в рамках обслуживания выполнялось правильное натяжение, плюс вовремя вводилась смазка, то замена цепи может потребоваться тогда же, когда и замена самого мотора.

То есть вы понимаете, что растянутая цепь не может долго и эффективно функционировать. Желая продлить срок службы этому узлу, изначально берите качественную цепь, правильно настраивайте ее натяжение и обильно смазывайте привод с помощью высококачественного масла.

Когда менять цепь?

Примерный регламент замены цепи – 160 000 км. Но это совсем не означает, что пока автомобиль не пробежал такое расстояние, интересоваться состоянием цепи необязательно. Наоборот, проводить диагностические процедуры рекомендуется не реже чем через 25 000 км. В силу некоторых факторов растяжение цепного привода может произойти гораздо раньше установленного регламентом срока. Этому может быть несколько причин:

• использование некачественного моторного масла или его уровень в системе не поддерживался;
• повышенные обороты, использование прицепов и прочее;
• неправильная установка расходника;
• при изготовлении цепи использованы некачественные материалы.

Применение автомобиля исключительно в городских условиях вполне можно приравнять к повышенным нагрузкам. В этом случае масло нужно менять почаще, а использовать необходимо только синтетические масла. На авто, пробежавших достаточно много, уровень масла необходимо постоянно контролировать. Он не должен находиться ниже измерительного щупа. Цепь смазывается моторным маслом через систему форсунок. Его качество должно быть безупречным. К сожалению, далеко не все водители это понимают, и стараются экономить на том, на чем экономить вредно.

Запрещено эксплуатировать автомобиль, когда уровень масла минимален, ведь давление во всей системе в это время резко падает. А именно низкое давление и плохое качество масла напрямую влияют на качественное натяжение цепи при запуске мотора. Это утверждение становится более актуальным, если на дворе стоит холод. Здесь возникает опасность схода цепи со звездочек. А это уже чревато серьезными последствиями. Если цепь слетит, тогда синхронизация движения валов будет нарушена. Клапана ударятся о поршни, после чего загнутся. Остальные детали данного узла при этом тоже сильно пострадают. Это послужит причиной того, что автомобилю придется давать капитальный ремонт.

Поэтому очень важно постоянно проводить диагностику узла ГРМ, чтобы вовремя выявлять неисправности. Существует несколько симптомов, свидетельствующих о том, что цепной привод подлежит замене:

• подошел к концу регламентный срок использования расходника;
• при включенном моторе слышатся неестественные шумы;
• электронный блок автомобиля начал выдавать ошибки по датчикам распредвала.

Если вы заметили что-то подобное, это значит, что пора проверить систему. Если натянуть цепь обычным способом уже не представляется возможным, значит, ее пора заменить на новую. Возможно, шум кажется вам подозрительным, но вы ни в чем не уверены, в этом случае имеет смысл пригласить специалиста для проведения диагностических процедур.

Ну вот, диагностика проведена. Было точно установлено, что цепной привод подлежит замене. Что же делать дальше? Конечно, вы можете обратиться в сервисный центр, где ремонт будет проведен профессионалами, но замену цепи можно провести и самостоятельно. Для этого необходим минимальный опыт проведения ремонтных работ, чуточку старания и следование приведенной ниже инструкции.

Первым делом необходимо приготовить инструменты и расходники. Сходите в магазин и купите новую цепь. Покупайте только качественные материалы, экономить здесь не нужно. Чтобы проверить качество цепи, ее нужно положить плашмя на 2 ладони. Если провисание будет более 1 мм, качество цепи оставляет желать лучшего. Вместе с цепью купите нятяжитель, сальники и успокоители. Это тоже расходные материалы, и они также нуждаются в периодической замене. А теперь начинаем.

Действуем последовательно

Ну что, вроде ничего не забыли? Тогда приступим…

• Отключаем аккумулятор.
• Сливаем охлаждающую жидкость (открутив нижний патрубок радиатора).
• Предельно аккуратно (чтобы не повредить) демонтируем корпус воздушного фильтра вместе с ДМРВ и подводящим патрубком.
• Модуль зажигания и свечи – долой.
• Снимаем генератор (скорее всего, будет мешаться).
• Снимаем клапанную крышку.
• Отсоединяем все патрубки системы охлаждения от помпы.
• Ослабляем крепления правой (по ходу машины) опоры двигателя. Поддомкрачиваем мотор и демонтируем подушку (три болта к блоку цилиндров).
• Снимаем поликлиновой ремень, с помощью головки E14 или накидного ключа ослабив (поворотом за болт по часовой стрелке) натяжитель.
• Сам натяжитель, с помощью металлического стержня, гвоздя или сверла, необходимо зафиксировать через отверстие в кронштейне (у основания пружины).
• Открутив три болта, удаляем шкив помпы.
• Затем снимаем саму помпу. Для этого придётся открутить 9 болтов разной длины, пометив и запомнив их расположение (иначе будет не собрать).
• Натяжитель долой – 2 болта.
• Убираем шкив коленвала – 6 болтов.
• Вынимаем втулку масляного насоса (пометив её положение).
• Вращая коленчатый вал (за гайку, по часовой стрелке), выставляем метки. Если всё правильно, то при совпадении меток на коленвале и крышке ГРМ, прорези на задних концах распредвалов должны стать в одну линию. Если этого не произошло, то возможны два варианта:

1. Растянута цепь.
2. Сбита регулировка фаз газораспределения.

• В любом случае ситуацию придётся исправлять позже, а сейчас продолжить, не фиксируя распределительные валы.
• Вставив в прорези уголок или специально изготовленное устройство, фиксируем распредвалы.
• На роторе датчика распредвала ставим метку – так, чтобы не стёрлась. Она должна обозначать плоскость сопряжения клапанной крышки с крышкой ГРМ.
• Отворачиваем болты крепления крышки ГРМ – 15 с торца и 4 снизу. Снимаем крышку.
• Тряпкой закрываем образовавшуюся щель, через которую в поддон картера могут попасть посторонние предметы.
• Помечаем положение цепи относительно коленчатого и распределительного валов.
• Разряжаем натяжитель цепи ГРМ.
• Давим пальцем на башмак до полного утопления плунжера и, с помощью металлического стержня диаметром 2 мм, фиксируем плунжер. Снимаем натяжитель (2 болта).
• Снимаем башмак натяжителя (1 болт) и успокоитель (3 болта).
• Снимаем цепь.
• Отворачиваем болты и снимаем звёздочки.
• Снимаем прокладку клапанной крышки. Устанавливаем на её место новую.
• Ставим и прикручиваем новые звёзды. Болты на звезде с задающим диском только наживляем.
• Ставим транспортир так, чтобы его нижний срез опирался на верхний срез крышки ГРМ, а воображаемый центр совпадал с центром распредвала. При этом левый (если смотреть на двигатель со стороны ГРМ) край окна должен указывать на отметку 60 градусов. Затягиваем болт.
• Накидываем цепь. В этом месте можно немного облегчить себе жизнь, совместив старую и новую цепи и перенеся метки (предварительно убедившись, что число звеньев между метками совпадает).
• Успокоитель, башмак, натяжитель – устанавливаем на место. Вытаскиваем фиксатор из натяжителя. Цепь должна натянуться.
• Убеждаемся, что ротор датчика распредвала стоит правильно.
• Убираем тряпку с отверстия поддона.
• Устанавливаем крышку и наживляем её болты.
• Устанавливаем и затягиваем помпу.
• Равномерно затягиваем крышку (не забыв о нижних болтах поддона).
• Вынимаем уголок или фиксирующее устройство из пазов.
• Убеждаемся в том, что все метки находится на своих местах (для этого рекомендуется провернуть коленвал на несколько оборотов).
• Заканчиваем сборку, установив на место недостающие детали.
• Заполняем систему охлаждения свежим антифризом.
