Неисправности и ремонт двигателя Opel Z16XEP
В 2002 году на базе Z16XE был разработан новый двигатель Z16XEP. От своего предшественника он отличается новой головкой блока цилиндров Twinport со своим впускным коллектором. Она все такая же 16-клапанная, где диаметр впускных клапанов равен 31.2 мм, а выпускных 27.5 мм, но у нее есть одна особенность. На низких оборотах половина впускных клапанов закрываются заслонкой, что увеличивает скорость потока и улучшает тягу. На высоких оборотах заслонка открывается, и мотор работает как полноценный 16-клапанник. Нужно отметить, что на Z16XEP нет гидрокомпенсаторов, и вы должны регулировать клапаны через каждые 150 тыс. км. Клапанные зазоры на холодном моторе: впуск 0.25 мм, выпуск 0.3 мм. В системе ГРМ используется ремень, по регламенту вы должны менять ремень ГРМ через каждые 150 тыс. км. Если этого не сделать, серьезно возрастает риск его обрыва, а при обрыве ремня Z16XEP гнет клапана. Конечно же, на новом двигателе используется новый блок управления Multec. В 2007 году в серию пошла модифицированная версия вышеописанного мотора под названием Z16XE1. От Z16XEP от отличается системой Twinport, которая была модифицирована. С 2005 года начался выпуск моторов Z16XER, которые в будущем полностью вытеснили Twinport Z16XE1.
Проблемы и недостатки двигателей Опель Z16XEP/Z16XE1
1. Наиболее популярная проблема на этих движках это выход из строя Твинпорта, после чего появляется ошибка, сигнализирующая о низком напряжении на датчике, а ваш автомобиль хуже тянет на определенных оборотах. В идеале вопрос решается заменой всего блока Twinport, но если износа нет, то можно попробовать его отремонтировать. Существует множество контор, которые помогут с этим вопросом. Иногда идут на более радикальные меры и отключают Твинпорт вовсе, но тут главное прошить ЭБУ под новые условия работы. На двигателе Z16XE1 система Twinport была изменена и подобная неисправность обошла мотор стороной. 2. Кроме того, на этих моторах присутствует система EGR, которую нужно периодически чистить иначе автомобиль будет хуже ехать, а неровные холостые станут неотъемлемым атрибутом жизни вашего транспортного средства. Хорошим вариантом будет заглушить клапан EGR и прошить блок управления на работу без него.
В остальном мотор достаточно обычный, ничего сверхъестественного, вам нужно только регулярно его обслуживать, использовать оригинальное масло, рекомендованное производителем, и хороший бензин.
Деградация мембраны в системе вентиляции газов в картере
Силовые агрегаты Opel Z18XER и Opel Z16XER, изготовленные до 13 октября 2008 года, имеют хорошо известную проблему. В комплектацию системы вентиляции картерных газов входит мембрана из специальной резины. При длительной эксплуатации происходит деградация резинового уплотнителя, нарушается герметичность системы. Удаление картерных газов осуществляется с перебоями, воздух подсасывается снаружи, появляется посторонний шум.
Перемычка на передней стенке мотора давала течь из-за некачественной отливки.
Если владелец автомобиля слышит свист воздуха при работе двигателя, необходимо найти причину дефекта. Для этого необходимо извлечь масляный щуп, снимается крышка маслозаливной горловины. Если посторонний шум прекращается, проблема — в потере герметичности мембраны. Также определить поломку можно по кодам ошибок при диагностике мотора.
Последствия износа мембраны следующие:
- воздушные потоки, минуя фильтрующий элемент, поступают из моторного отсека под клапанную крышку;
- в картере создается повышенное давление газа, в результате происходит выдавливание масла из силового агрегата, поршневые кольца работают с перебоями;

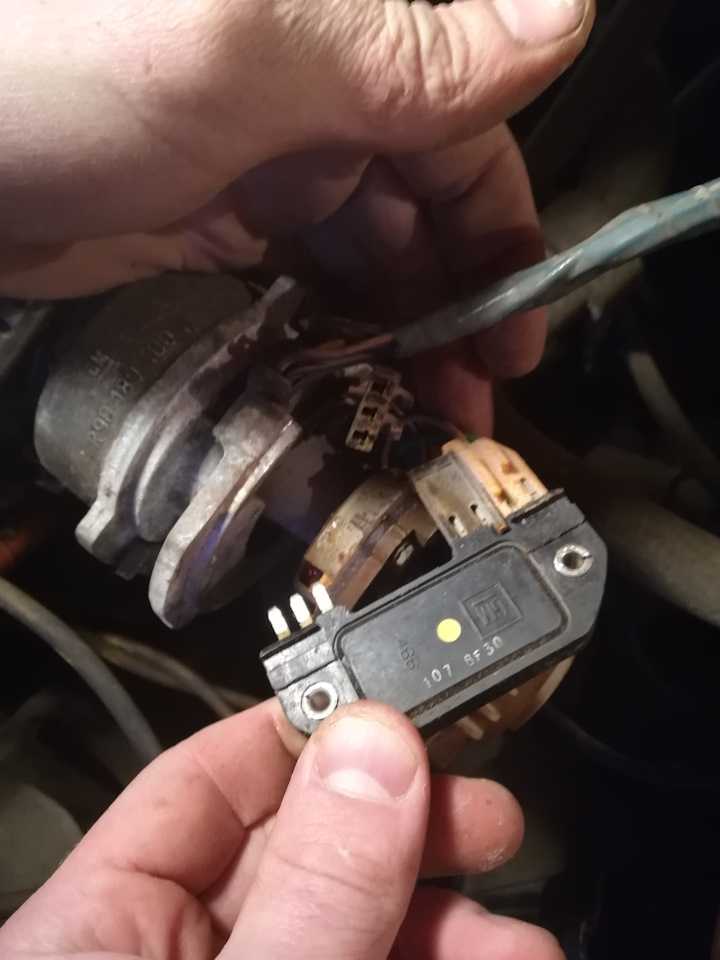

- теряется мощность двигателя, обороты начинают «плавать», фиксируются проблемы с запуском мотора, может выйти из строя блок зажигания;
- сразу после запуска силовой агрегат начинает глохнуть.
Самостоятельно выполнить разборку клапана и заменить мембрану сложно. Лучше всего обратиться в сервисный центр. Опытные инженеры целиком заменят клапанную крышку или установят только новую мембрану.
Инструкция по диагностике Опель Астра своими руками с помощью ноутбука или смартфон через OBD2 разъём
Определить, где находится OBD разъем
Определить какой автосканер подойдет для автомобиля
Подбор сканера (адаптера) для Опель Астра зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.
Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для Опель Астра».
Для определения типа OBD2 протокола и поддерживаемых вашим авто режимов диагностики можно на странице: «Режимы диагностики и протоколы автомобилей Opel».
Скачать диагностическую программу для сканера
Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.
Для подбора программы для адаптера перейдите в раздел: «Программы»
Воспользоваться инструкцией и провести диагностику
При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»
Определить ошибки и расшифровать их
Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок Рено Меган»
Сделать ремонт согласно расшифровке ошибки
Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.
Проверить ошибки повторно
Scan Tool Pro — бюджетный мультисканер для Опель Астра
Хороший выбор для начинающего диагноста
Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2020 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 1996 года выпуска в том числе с Опель Астра.
Особенности впускного коллектора двигателя Z18XER
Вращающийся барабан, встроенный во впускной коллектор, является одной из особенностей мотора Z18XER. В комплектацию барабана входит электродвигатель сервопривода. Данный узел поворачивается вокруг своей оси. Окна, расположенные на барабане, меняют положение относительно глухих стенок. В результате меняется объем и скорость подачи воздушного потока.
Если силовой агрегат работает на холостых оборотах, подача воздуха осуществляется по длинному контуру. При увеличении нагрузки воздушные массы поступают по короткому пути. Моторы предыдущих поколений имели другую схему работы. интенсивность подачи воздуха регулировалась дроссельными заслонками.
Двигатель Опель 1.8 Z18XER эксклюзивно получил впускной коллектор с «барабанным» механизмом управления впускными каналами.
Как работает клапан фазорегулятора
О признаках неисправности клапана фазорегулятора и его заклинивание в открытом положении говорит отсутствие холостых оборотов и нестабильной работе двигателя. Чтобы понять, почему это происходит, давайте разберёмся с механизмом работы фазовращателя.
Первоначально клапан «фазора» закрыт, то есть зазоры между штоком и корпусом присутствуют в нижней части прибора. При этом моторное масло оказывает давление на лопатки фазовращателя и удерживает его поворотную часть в исходном положении.
Как только на соленоид поступает питание, шток клапана выталкивается вниз, а масло начинает поступать по другим каналам. В этом случае возникает давление на лопатки фазорегулятора с обратной стороны, что в свою очередь способствует смещению шестерни ГРМ относительно распредвала – именно так осуществляется изменение фаз газораспределения.
Заклинивание клапана в открытом состоянии будет особенно заметно на холостом ходу или в режиме низких оборотов, то есть тогда, когда распределительный вал и шестерня должны находиться в нулевом положении. Из-за смещения фаз впускные клапаны закрываются с запаздыванием.
На высоких оборотах это не влияет на наполнение цилиндров, поскольку свою роль играет инерция газового потока. А вот в режиме холостого хода позднее закрывание впускных клапанов приводит к частичному вытеснению рабочей смеси из цилиндров, что приводит к неравномерной работе и уменьшению крутящего момента.
Это интересно: Замена охлаждающей жидкости на Рено Логан
Ещё кое-что полезное для Вас:
- Регулировка клапанов на Логане
- Замена масла в МКПП Рено Логан и Сандеро
- Замена термостата Рено Логан
Демонтаж и чистка фазорегулятора
Проверку работы фазика можно выполнить и без демонтажа. Но для выполнения проверки по износу фазорегулятора его необходимо снять и разобрать. Чтобы найти где он находится нужно ориентироваться по переднему краю распредвала. В зависимости от конструкции мотора демонтаж самого фазорегулятора будет отличаться. Однако в любом случае, через его кожух перекинут ремень ГРМ. Поэтому нужно обеспечить доступ к ремню, а сам ремень нужно снять.
Отсоединив клапан всегда проверяйте состояние фильтрующей сетки. Если она грязная ее нужно почистить (промыть очистителем). Чтобы почистить сетку нужно аккуратно раздвинуть ее в месте защелкивания и демонтировать с посадочного места. Сетку можно промыть в бензине либо другой чистящей жидкости при помощи зубной щетки или другого нежесткого предмета.
Сам клапан фазорегулятора также можно очистить от масла и нагара (как снаружи, так и внутри, если это позволяет его конструкция) используя карбклинер. Если клапан чистый, то можно переходить к его проверке.

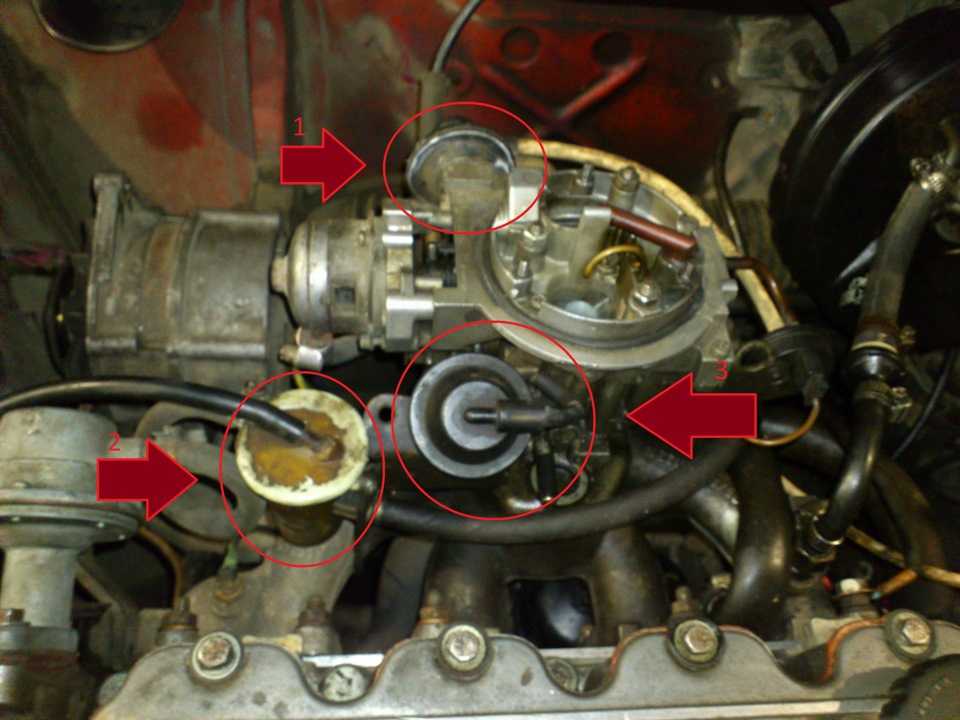

5.1.16. Автоматическая воздушная заслонка
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||
|
РегулировкаРегулировка кулачка быстрого холостого хода
| 1 – кулачок быстрого холостого хода; 2 – регулировочный рычаг; 3 – рычаг воздушной заслонки; 4 – регулировочный винт; А – зазор воздушной заслонки |
Зазор воздушной заслонки
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||
|
Положение кулачка быстрого холостого хода
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||
|
Регулировка скорости быстрого холостого хода
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||||||
|
Z18xer обратный масляный клапан
Речь в данной записи пойдет об обратном клапане который стоит в блоке за генератором. Как большинство знает, он нужен что бы масло, на заглушенном двигателе, не стекало с фазорегуляторов в поддон. Про этот обратный клапан я уже упоминал в прошлой записи: Начало моей борьбы с болезнью Z18XER , установлен он был 20.09.2017 года и проехал 20к км, а запись делаю только сегодня (05.12.2018). Все это время я «прислушивался» к его работе, и не делал запись. Повторюсь, он стоит за генератором, и чтобы к нему добраться нужно снять приводной ремень, откинуть в сторону генератор, выкрутить заглушку, и провозиться N-ное количество времени с извличением заводского клапана.
Я извлекал этого черта долго и мучительно, расковырял его внутренности без проблем, а вот корпус извлечь была еще та камасутра. Подбирал по диаметру строительный саморез с головкой под ключ, подлаживал под головку шайбу, чтобы было во что упереться шляпке самореза. Вкручивал саморез в корпус клапана и пытался впрессовывать его прокручивая саморез который через шайбу уперся в блок. Фотки не делал, так-как был увлечен столь приятной процедурой извлечения этого гада. Даже руки опускались, думал там он и умрет. Но спустя час с «небольшим», саморезу удалось хорошо зацепиться, и корпус извлекся. Попробую проиллюстрировать основную операцию этого процесса.
Самое тяжёлое пройдено. Клапан спроэктировал исходя из информации полученной на форуме : Подскажите, как извлечь обратный клапан маслосистемы? , там пользователь под ником djus тоже смастерил себе клапан. Но я пошел своим путем.
Этот клапан легко установить в посадочное место, а также очень легко извлечь. А это самое главное. Шарик использовался такого же диаметра что и в родном (диаметр 7 мм), пружинку подобрал не сильно жесткую (диаметром 6 мм, длинной 15 мм, диаметр проволоки 0,5 мм). С помощью заглушки, которая вкручивается в корпус клапана, регулируется степень давления пружинки на шарик. Самое сложное было притереть шарик внутри клапана, так-как после токарки поверхность прилегания была неидеальной, и без притирки он не закрывался плотно. Для притирки приварил один из шариков к стальному прутку, намазывал притирочной пастой шарик и притирал. В регулировочном винте сделал пропил ножовкой по металу для возможности его вкручивать отверткой. Дальше отрегулировал пружинку так чтобы она слегка прижимала шарик внутри клапана и он там не болтался, но что бы клапан свободно продувался в направлении хода масла. После регулировку я этот винт накернил, дабы он не выкрутился в процессе работы, и не натворил делов. Установка нового клапана на свое место: в клапан вкрутил болт М6 подлиннее, аккуратно запрессовал его молоточком до характерного звука упирания метал в метал. И закрутил заглушки масляного канала в блоке. Кому будет полезно, детальные чертежи составляющих клапана:
Все проходы для масла просчитывал по сечениям, беря за основу заводской клапан, и ту информацию которую удалось найти в интернете. Главное не брать длинную пружинку, что бы при ее сжатии она не закрыла проход маслу.
Ну и самое главное, для чего это все делалось. На протяжении года с небольшим мой клапан меня ни разу не подвел. Даже после двухдневного простоя двигатель заводился без дизеления, больше не доводилось оставлять машину без движения. Но есть один минус этой конструкции, а точней материала из которого он сделан. На холостых оборотах, когда давление масла низкое, под капотом слышно как шарик стучит внутри клапана. В заводском клапане шарик находиться в пластмассовой обойме, и его работу на холостых не слышно. Может быть, если изготовить данный клапан из какого-то термоустойчивого маслостойкого пластика, тогда и притирать было бы проще, и не было бы слышно работу шарика.
Почему требуется замена фазорегуляторов Опель Астра H?
Причиной появления неисправности часто бывает отказ клапанов. Они могут быть старого образца, тогда у них шток изготовлен из твердого сплава, а стакан – из мягкого металла. В результате работы стакан быстро изнашивается, и механизм может заклинить. Модернизированные механизмы не имеют этого недостатка. И шток, и стакан изготавливаются из одинакового материала, что исключает разность износа.
Основным устройством фазовращателя являются шестерни, механизм которых управляется давлением масла с помощью электромагнитов, которыми управляет электронный блок.
Основными причинами выхода из строя системы фазорегулятора могут быть:
- механическая поломка фиксатора шестерней. Может возникать при длительной эксплуатации автомобиля;
- масляное голодание – недостаточный уровень или использование масла, не предназначенного для работы в двигателях Опель Астра Н. Шестерни и клапаны чувствительны к недостатку масла в системе;
- длительное использование масла без замены. В результате фильтрующие сеточки забиваются, и прекращается его подача к механизму.
VESKO-TRANS.RU
створка масляный фильтр opel астра ч
Это может быть из-за неправильной настройки фильтра? Багажник на крышу от R. На классном двигателе Astra H 1.6. Но в свободном положение фильтра сохраняет масло. Первая идея была. фильтр имеет клапан, но есть картонный фильтр без кожуха, он просто вставляется
Это может быть из-за неправильной настройки фильтра? Сначала он был немного переполнен, выше, чем MAX, и примерно через три дня я пришел в норму. Если вы вытащите фильтр, он вообще виден? Но в вашем случае он, скорее всего, откроется и масло подключится. Сегодня мы поможем вам узнать, как заменить воздушный фильтр салона на Opel Astra N. Но в свободном положении фильтр удерживает масло.
Это был также двигатель 1.6HER, после которого он не появился, потом тоже исчез. Но в вашем случае он, скорее всего, откроется и масло подключится. Есть ли доступ к клапану сверху? Сначала он гаснет правильно, потом через пару секунд он загорается на полсекунды и полностью умирает. Инструкции по замене двигателя и масляного фильтра Opel Mokka Замена ремня ГРМ Opel Astra N z16xer. Некоторый корпус масляного фильтра полностью приобретается через этот клапан.
Проверка и регулировка зазоров в приводе клапанов Опель Астра А
- Руководства по ремонту
- Руководство по ремонту Опель Астра 1991-1998 г.в.
- Проверка и регулировка зазоров в приводе клапанов
3.3.11. Проверка и регулировка зазоров в приводе клапанов
Для компенсации температурного расширения в приводе клапанов должен быть определенный зазор. Слишком маленький зазор приводит к нарушению фаз газораспределения и снижению компрессии. В крайних случаях клапаны деформируются и подгорают. Слишком большой зазор приводит к сильному шуму при работе. Фазы газораспределения нарушаются. Вследствие малого времени открытия клапанов и плохого наполнения цилиндров уменьшается мощность двигателя и его работа становится неустойчивой.
Правильная работа клапанов возможна только тогда, когда клапаны имеют хорошее уплотнение, зазоры в их приводе не превышают допустимых значений, а концы стержней клапанов не имеют наклепа.
Зазоры в приводе клапанов необходимо проверять и регулировать при плановом техническом обслуживании, после ремонта и при появлении шума в клапанном механизме. Зазоры в клапанах проверяются и регулируются на холодном двигателе.
Определение толщины регулировочной шайбы
Замерить микрометром толщину ранее стоявшей регулировочной шайбы. Результат записать. Обозначение толщины шайбы находится на одной из ее сторон.
Возможные неисправности
Как и любой другой узел, контрольный щиток на Опель Астра J, H или на другой модели может выходить из строя.
Неисправности могут быть следующие:
- Повреждение контрольного щитка. В этом случае могут не работать все приборы или только часть из них. Необходимо произвести диагностику состояния узла и произвести его ремонт, если есть возможность. Если нет — то щиток нужно будет менять. Проверить приборку своими силами в домашних условиях без соответствующего оборудования и знаний — невозможно. Поэтому если вы столкнулись с подобной проблемой, то лучше всего сразу обратиться к специалисту.
- Не функционирует датчик уровня температуры двигателя или уровня горючего в баке. Причина может заключаться в повреждении контрольного щитка, выходе из строя самого контроллера, а также в повреждении проводки. Если неисправен датчик, то его придется менять — датчик уровня топлива расположен в бензобаке, а температуры антифриза — в моторном отсеке. Если проблема в проводке, то ее надо будет прозвонить. В некоторых случаях причина проблемы заключается в окислении наконечников, в этом случае их можно попытаться зачистить. Если эта процедура не дала результатов, то наконечники придется менять.
- Не функционируют контрольные лампочки. Если перегорела сама лампочка или вышел из строя ее контроллер, то эти элементы подлежат замене. Как и в предыдущем случае, проблема также может заключаться в плохой проводке — поврежденные провода нужно поменять, а закисленные контакты — очистить. Как вариант, проблема может заключаться в недостаточном прилегании контактов патрона индикатора к самой микросхеме. Если это так, то контакты нужно подогнуть либо произвести замену патрона.
- Не работает тахометр или спидометр. Такие неисправности проявляются достаточно редко и, как правило, причина кроется непосредственно в поломке устройства. Нужно произвести диагностику и замену элементов при необходимости.
- Перестала работать подсветка, при этом все приборы работают в нормальном режиме. Возможно, причина заключается в повреждении кабеля подсветки контрольного щитка. Нужно произвести его проверку и, если нужно, поменять (автор видео — канал UFO Tuning).
Начальная стадия поломки z18xer — дизельный звук при запуске
Начальным симптомом данной проблемы станет дизельный шум при запуске двигателя, который пройдёт через несколько секунд. В чём же причина такого шума? Это начинают шуметь муфты механизма изменения фаз. Как показывает практика, они начинают шуметь из-за недостатка масла или из-за некачественного моторного масла, к которому очень чувствителен данный механизм. Некачественное масло после остановки двигателя стекает обратно в поддон, не образуя на поверхности качественную плёнку, из-за этого начинается повышенный износ, который и приводит к последующему нарастающему шуму.
Также отсутствие масла может быть вызвано другой причиной- на управляющих клапанах, которые дозируют давление масла, поступающего к механизму, есть фильтрующие сеточки. Со временем эти сеточки засоряются, и маслу сложнее через них пробраться, в результате механизм изменения фаз работает на сухую.
В принципе, причина одна- отсутствие масла в достаточном количестве, не важно, что вызывает данную причину. По началу, когда износ ещё небольшой или его ещё нет, замена масла и простая прочистка узла может решить проблему
Если с проблемой не начать сразу бороться, то дизельный шум на X18XER и X16XER будет сопровождать в течение всего времени работы двигателя, а не только при запуске холодного двигателя. Это произойдёт вследствие износа муфт механизма изменения фаз. Тогда муфты будут болтаться, зазор будет огромным, и никакими присадками это не исправишь, только замена. Под замену сразу попадают шестерни, регулирующие клапана и сопутствующие расходники. Сразу можно заменить ремень ГРМ, всё равно его снимать. Ниже- список деталей с их номерами.
Почему требуется замена фазорегуляторов Опель Астра H?
Причиной появления неисправности часто бывает отказ клапанов. Они могут быть старого образца, тогда у них шток изготовлен из твердого сплава, а стакан – из мягкого металла. В результате работы стакан быстро изнашивается, и механизм может заклинить. Модернизированные механизмы не имеют этого недостатка. И шток, и стакан изготавливаются из одинакового материала, что исключает разность износа.
Основным устройством фазовращателя являются шестерни, механизм которых управляется давлением масла с помощью электромагнитов, которыми управляет электронный блок.
Основными причинами выхода из строя системы фазорегулятора могут быть:
- механическая поломка фиксатора шестерней. Может возникать при длительной эксплуатации автомобиля;
- масляное голодание – недостаточный уровень или использование масла, не предназначенного для работы в двигателях Опель Астра Н. Шестерни и клапаны чувствительны к недостатку масла в системе;
- длительное использование масла без замены. В результате фильтрующие сеточки забиваются, и прекращается его подача к механизму.
Когда нужна замена фазовращателей Опель Астра H?
Фазовращатель – это сложный механизм, который часто выходит из строя. Признаки выхода из строя являются следующие:
- машина плохо отзывается на педаль газа;
- на малых оборотах машина не едет, нет тяги;
- после того как автомобиль заводится, слышан характерный звук работающего дизеля. После прогрева он пропадает;
- электронный блок управления фиксирует ряд ошибок: 0010; 0011; 0013; 0014.
Эти симптомы почти со стопроцентной гарантией говорят о неисправных шестернях распредвалов или вышедших из строя клапанах фазорегулятора. СПРАВКА: Не стоит менять только шестерни или клапаны, это не сможет решить проблему полностью. Частичная замена может только замаскировать неисправность. Автолюбителю ни в коем случае нельзя игнорировать симптомы неисправности. В процессе эксплуатации могу произойти более серьезные поломки. При заклинивании одной из шестерни может произойти выброс масла через сальники. Оно попадает на ремень ГРМ, а это смертельно для него. В результате действия масла ремень может оборваться, что приведет к погнутым клапанам. А это в свою очередь требует замены двигателя или его капитальный ремонт, что по стоимости почти равноценно. Поэтому при первых признаках неполадки следует незамедлительно обратиться в автосервис для диагностики, где с помощью профессионального оборудования проверят систему фазорегулятора.
Впускной коллектор Opel Vectra B
Снятие и установка
ДВИГАТЕЛИ 1,7 Л
| Порядок выполнения | ||||||||||||||
|
ДВИГАТЕЛИ 2,0 Л
| Порядок выполнения | |||||||||||||||||||||||||||||
|
Видео про «Впускной коллектор» для Opel Vectra B
Впускной коллектор опель вектра с 1.6 z16xep
Замена прокладки впускного коллектора Opel Vectra A
https://youtube.com/watch?v=FKeRkXr5U0s
Снятие впускного коллектора Opel astra H Z16XEP
Замена фазорегулятора Опель Астра Н Z16XER в автосервисе
Менять систему фазорегулятора необходимо в автосервисе, где имеется специальное оборудование и обученный персонал, который способен не только распознать неисправность, но и квалифицированно поменять неисправные механизмы.
ВАЖНО! Для замены шестерней необходимы специальные фиксаторы, которые имеются далеко не в каждом автосервисе. Кроме этого, в сервисе должны быть еще и обученные специалисты, умеющие работать с такими фиксаторами
Если в СТО нет приспособлений, которые фиксируют валы в определенном положении, автолюбителю рекомендуется обратиться в другой автосервис. Также владельцу Опель Астра Н необходимо знать, что клапаны и шестерни отремонтировать невозможно. Их только меняют на новые. Сейчас выпускаются модернизированные не только клапаны, но и шестерни, срок службы которых увеличен. Наши специалисты рекомендуют вместе с заменой шестерней и клапанов заменить ремень ГРМ.
