Последовательность работ по самостоятельной замене изитроника на механику.

Внимание, в статье описана самая простая переделка. В ходе переделки, мы оставим труп изитроника и будем использовать его сцепление

Это позволяет нам не снимать коробку переключения передач, не прошивать двигатель и не переделывать проводку.

Все работы займут 1-2 дня с перекурами.

Шаг 1 — Снимаем аккумулятор.

Это необходимо для того, чтобы не спалить машину в процессе выполнения работ, да и без его снятия, нам не подлезть к изитронику……

Шаг 2 — Устанавливаем главный цилиндр сцепления.

Отрезаем заглушку от бачка на главном тормозном цилиндре.

Откручиваем заглушку на моторном щите и устанавливаем на место главный цилиндр сцепления.

Устанавливаем педаль сцепления.

Все это ставится болт он.

Шаг 3 — устанавливаем рычаг переключения передач.

Снимаем джойстик изитроника и отцепляем его ждут проводов.

Меняем резиновую заглушку в моторном щите на пыльник от МКПП. Так как я перекуп и не ставил цели сделать по уму, я просто разрезал резиновую заглушку крест накрест и силком протолкнул тягу переключения передач. Сделал я это, чтобы сэкономить на пыльнике, не деньги, время, просто пыльник надо было долго ждать, а на разборке его не было.

При помощи паяльника или ножа вырезаем в тоннеле КПП отверстие под кулису МКПП. Ничего сложного в этом нет т.к. по форме штамповки пластика все понятно.

Устанавливаем на место кулису и тягу переключения передач.

Тоннель пока не собираемся, так как необходимо ещё настроить кулису.

Шаг 4 — меняем механизм переключения передач от изитроника на крышку от механики.

Отцепляем разъемы управления двигателями выбора передач. И ответим провода в сторону.

Сам механизм выбора передач держится на 4х болтах.

Откручиваем их и аккуратно выводим механизм. Он, как правило в грязи, а при извлечении эта грязь так и норовит упасть в коробку….

Если вам повезет, прокладку получится оставить старую, собственно я так и сделал, но поставил на герметик.

Меняем механизм выбора передач на механизм от МКПП.

Болты от механизма изитроника очень длинные. Используйте болты от механики!

Шаг 5 — устанавливаем вертолеты (тяги переключения передач)

Это самый сложный момент во всей работе.

Я ставил правое крепление без ямы и домкратов, на ощупь сверху.

Левое крепление ставится довольно удобно.

Шаг 6 — настраиваем кулису.

Делается это очень просто. Шестигранником или шилом/сверлом фиксируем рычаг переключения передач в положении между 1-2 передачами и аналогичным образом фиксируем механизм выбора передач на коробке(нажимаем кнопку).

После этого затягиваем болт на тяге переключения передач.

Шаг 6 — монтируем гидропривод сцепления.

Я изготовил гидропривод сам. Рулеткой отмерил по месту 2 медных трубки и развальцевал. На каждой трубке с одной стороны стоял опелевский штуцер, а с другой вазовский. Шланг взял от ваз 2110.

Вышло у меня примерно вот так:

Гидропривод крепким стяжками, а где есть штатные крепления, используем их.

Прокачиваем с помощником. И обязательно проверяем течи.

На этом переделка механической части закончена.

Шаг 7 — переделываем электрику.

Электрику необходимо переделать, так как при любой ошибке по изитроника, запуск двигателя штатным стартером невозможен.

Само реле управляется минусом! Плюс на нем есть постоянно.

Возможны два варианта переделки — использование штатного замка зажигания для запуска двигателя или установка кнопки стартера. Второй вариант реализовать гораздо проще.

Установка кнопки стартера.

Если открыть блок реле, за запуск двигателя отвечает вот это реле:

Управляется оно минусом. Если вывод, отмеченный на картинке замкнуть на массу — стартер заработает.

Соответственно кнопку установить очень просто. Вот схема:

Кнопку можно установить на панель/руль, провод в наглую протянуть под крылом, а массу взять с кронштейна педалей.

Переделка на кнопку катит на всех машинах.

Если вы хотите использовать штатный замок зажигания, такую переделку я рекомендовать вам не могу. На большинстве автомобилей Opel Astra H установлен замок зажигания, который сложно взаимодействует с электроникой (по can шине), поэтому, просто так переделать замок зажигания скрутив провода не выйдет!

Обратитесь к электрику!

В заднем блоке предохранителей есть реле, которое срабатывает при повороте ключа зажигания в положение «Стартер», с него можно протянуть провод и через два реле можно реализовать использование штатного замка зажигания.

На этом у меня сегодня все. Я надеюсь, что после прочтения статьи замена робота на механику Опель Астра н не будет представлять для вас проблем.

РЕМОНТ ОБСЛУЖИВАНИЕ ЭКСПЛУАТАЦИЯ Опель Вектра А. Opel Vectra A (с 1988 по 1995 год выпуска)

1. Инструкция по эксплуатации

Защита окружающей среды и экономия энергии

Современный стиль вождения предусматривает снижение уровня шума и количества выхлопных газов. Это в высокой мере окупается и способствует повышению уровня жизни.

Поэтому необходимо ездить, заботясь об энергии:

«меньше бензина и больше километров».

Чрезмерно резкое ускорение значительно повышает расход топлива. Визг шин и рев мотора при молодецком старте увеличивают уровень шума приблизительно в четыре раза.

При первой же возможности осуществляйте переключение на более высокую передачу. Автомобиль, едущий со скоростью 50 км/ч на второй передаче, производит столько же шума, сколько три машины, едущие с той же скоростью на четвертой передаче.

Равномерная скорость

Пытайтесь вести машину как можно чаще, на самой высокой передаче.

При движении в городе зачастую уже свыше 50 км/ч можно двигаться на 4-ой передаче. При движении на 3-ей передаче Вы потребляете при скорости от 50 до 80 км/ч на 30% больше топлива, чем на 4-ой передаче, и воздействуете на среду высоким уровнем шума.

Движение в городе

Частые трогания с места и остановки, например, на светофорах, значительно повышают среднее потребление топлива и уровень шума. Избегайте ненужных остановок предусмотрительной ездой. По возможности выбирайте улицы с хорошим транспортным потоком. За счет сохранения достаточной дистанции и без перескакивания в пустые промежутки Вы избегнете ненужных ускорений и торможений, которые являются причиной повышения шума и количества выхлопов, а также увеличивают потребление топлива! Особого внимания требует вождение в жилых районах и, прежде всего, ночью.

Холостой ход

Также и на холостом ходу двигатель потребляет топливо и производит шум. Уже при стоянке продолжительностью более 1 минуты рекомендуется выключить двигатель. Три минуты работы на холостом ходу соответствуют примерно километру движения!

Высокая скорость

Чем выше скорость движения, тем больше потребляется топлива. При движении на полном газу сжигается слишком много топлива и образуется чрезмерный шум. Даже незначительный сброс педали газа существенно экономит бензин без заметной потери в скорости. С ростом скорости сильно возрастает шум ветра и шин. Звук, производимый шинами на высшей передаче, уже при скорости свыше 70 км/ч определяет уровень шума автомобиля. Автомобиль при скорости 150 км/ч производит столько же шума, сколько четыре машины при скорости 100 км/ч или десять при скорости 70 км/ч.

Давление воздуха в шинах

Низкое давление оборачивается двойной потерей денег: выше расход топлива и больше износ шин.

Загрузка автомобиля

Ненужная перегрузка увеличивает расход топлива, особенно при ускорениях (движение в городе). При загрузке в 100 кг в условиях города потребление топлива может возрасти на 0,5 л/100 км.

Верхний багажник, держатель для лыж

Верхний багажник и держатель для лыж могут увеличить потребление топлива примерно на 1 л/100 км вследствие повышенного сопротивления воздуха. Рекомендуется снимать багажник, если он не используется.

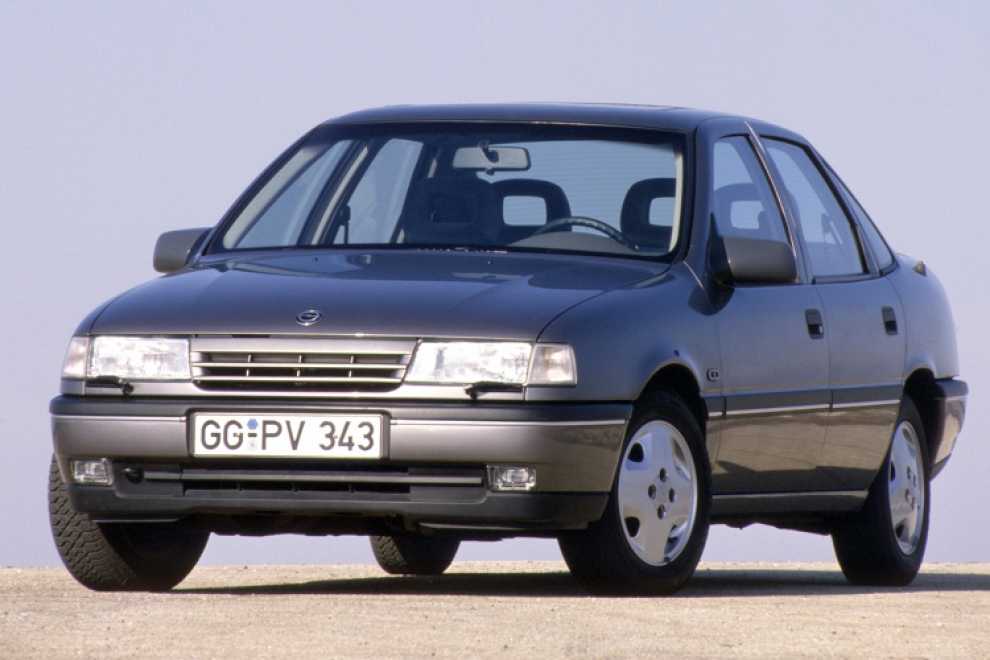

Технические характеристики Опель Вектра А

Опель предлагал Vectrs A в двух вариантах кузова: классический седан и пятидверный хэтчбэк, соответственно колесная база была одна – 2601 мм. Клиренс составлял целых 178 мм, передняя и задняя колеи по 1420 мм. Багажник в обеих вариациях Vectra A достигал значительных 530 литров, благодаря тому, что рычаги подвески находятся ниже осей колес.

Задняя подвеска – продольные рычаги, передняя – классический McPherson. Что касается ведущих колес, Opel решил не отвлекаться от тенденций того времени, и использовал в Вектре передний привод, но с 1990 года начал выпускаться Opel Vectra 4×4, с полным приводом. Полноприводные Вектры комплектовались силовыми агрегатами 1,8 и 2,0 литра, но из-за ненадежной трансмиссии и повышенного расхода, такие машины не стали популярными.

Опель Вектра, технические характеристики которых не выделялись среди конкурентов по мощности, отличалась качественной сборкой и надежностью. Силовые агрегаты 1.6, 1.8, 2.0 литра, по 75, 88 и 115 лошадей соответственно, а также 57-сильный дизель. Большинство моторов Вектры были карбюраторными. В начале 1991 года появилась 16-клапанная Opel Vectra A 2000, со 150-сильным двигателем.

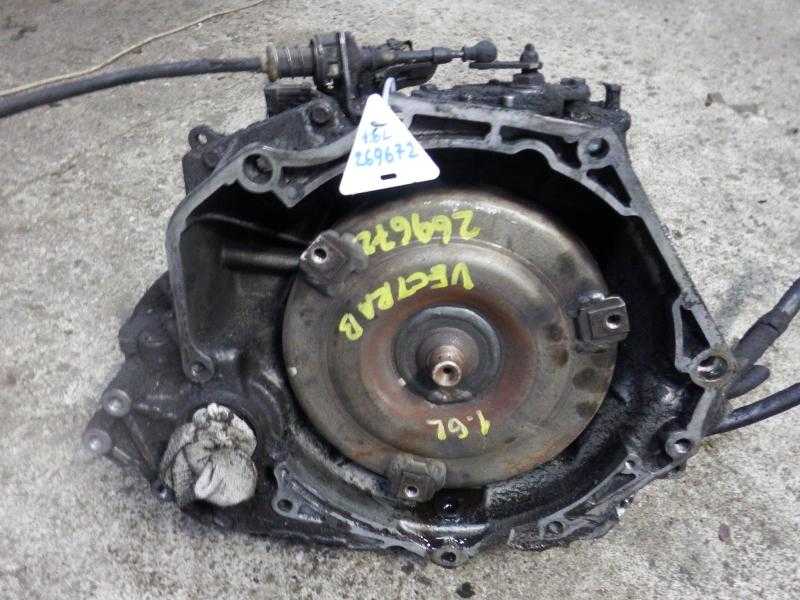

Технические характеристики КПП не были выдающимися, однако отлично соответствовали машине. Вектра комплектовалась 5-ступнчатой механикой, но встречаются и 4-ступенчатые коробки. Также на редкие экземпляры устанавливался 4-ступенчатый автомат.

Опель Вектра А, технические характеристики которого и без того вызывали восторг, также мог похвастать еще одной особенностью – двигатель располагался в автомобиле поперечно. Производитель предусмотрел такое конструктивное решение для лучшего распределения веса, что крайне положительно сказывается на управляемости.

Электрические схемы Opel Vectra A

Общие сведения

Электрические схемы представлены в упрощенном варианте.

Под нижней линией на схеме имеются номера координат, по которым, используя ключ, можно определить цепь или элемент схемы.

Цепи подачи положительного напряжения расположены в верхней части схемы. Линия, обозначенная цифрой 30, находится постоянно под напряжением, а линия с цифрой 15 находится под напряжением только при включенном зажигании.

Номера в квадратах обозначают координату, в которой подсоединяется данный провод.

В качестве примера рассмотрим электрическую цепь переключателя поворотов, расположенную между координатами 496 и 498. Питание электрической цепи осуществляется от линии 15 после включения зажигания через предохранитель F22 в 10А. Если автомобиль оборудован механической коробкой передач, электричес кая цепь проходит по проводу сечением 0,75 мм (SV 0,75) через контакт 12 в электрическом разъеме Х5 к переключателю указателей поворотов 87. От переключателя электрическая цепь продолжается по белому проводу с черной полоской сечением 0,75 мм (WSSW 0,75) через контакт 2 электрического разъема Х5 и контакт 1 электрического разъема Х6 к лампам накаливания (Е17 и Е18). Электрическая цепь оканчивается коричневым проводом, который соединяет каждый патрон лампочки с массой автомобиля.

Сокращения на электрических схемах

ABS	Антиблокировочная тормозная система	4WD	Полный привод
АС	Кондиционер	LWR	Корректор света фар
AZV	Сцепное устройство прицепа	М1.5	Системы управления двигателем Bosch Motronic M1.5
AT	Автоматическая коробка передач	М2.5	Системы управления двигателем Bosch Motronic M2.5
АТС	Автоматическая регулировка температуры	МОТ	Motronic
BR	Бортовой компьютер	МТ	Механическая коробка передач
СС	Контроль системы управления	MUL	Система впрыска топлива Multec
CRC	Круиз-контроль	N	Норвегия
D	Дизель	NS	Передние противотуманные фары
DS	Система защиты	NSL	Задние противотуманные фонари
DT	Турбодизель	OEL	Датчики давления/уровня масла
DWA	Противоугонная система	ОРТ	Оборудование, поставляемое по особому заказу
DZM	Тахометр	PBSL	Стояночный тормоз (автоматическая коробка передач, селектор в положении Р)
EFC	Крыша с электрическим приводом (Кабриолет)	P/N	Парковка/нейтраль (автоматическая коробка передач)
EKS	Охрана (окна с электрическим стеклоподъемником)	РОТ	Потенциометр
ЕМР	Радиоприемник	RC	Система управления уровнем задней подвески
EUR	Двигатель	RFS	Фонари заднего хода
EZ + Е1	Плюс система зажигания (с самодиагностикой)	RHD	Правый привод
EZV	Ecotronic	SD	Люк
FH	Электрические стеклоподъемники	SH	Сидения с подогревом
GB	Великобритания	SRA	Стеклоомыватели и стеклоочистители фар
HS	Обогреватель стекла	TANK	Датчик уровня топлива
HW	Стеклоочиститель заднего стекла	ТО	Турбодизель
HZG	Обогрев	TEMP	Указатель температуры
HRL	Лампа багажного отделения	TFL	Управление светом
INS	Комбинация приборов	TKS	Освещение в салоне, включающееся при открывании дверей
IRL	Подсветка салона, включающаяся при открывании дверей	TSZI	Зажигание
КАТ	Каталитический конвертер	VGS	Карбюратор
KBS	Жгут проводов	WEG	Счетчик пройденного расстояния
KV	Контакт, распределительный элемент	WHR	Система управления уровнем задней подвески
L3.1	Система впрыска топлива (Bosch L3. 1 -Jetronic)	WS	Зуммер
LCD	Дисплей	ZV	Центральный замок
LHD	Левый привод	ZYL	Цилиндр

Видео про «Электрические схемы» для Opel Vectra A

Как читать схему проводки автомобиля

Как читать электросхемы VAG, Часть 1

Предохранитель-индикатор, демонстрация работы

Внешность и Кузов:

Изначально Вектра первого поколения выпускалась в кузове типа- седан, но в 1989-ом началась сборка хетчбеков

О склонности старых Опелей к коррозии не писали и не говорили только ленивые, можно только добавить, что гниению подвержены и задние опорные чашки пружин, при покупке Вектры на них следует обратить внимание. Наиболее бюджетная комплектация — Опель GL, внешне выделяется серыми бамперами и серой решеткой радиатора

В 1992 года произошел рестайлинг Вектры, в минимальную комплектацию вошли противотуманные фары, изменилась решетка радиатора и задние фонари, различия до и после рестайлинговой Вектры вы можете увидеть на фото. Спортивные модификации — GT выделяются черной решеткой радиатора и красной полоской на молдингах. CD оснащается антенной с электроприводом. Базовая Вектра обувается в шины размерностью 185/60 R14.

Салон и Оснащение:

Большинство Вектр первой генерации оснащены регулировкой подушки водительского кресла по высоте. В 92-году на Вектру начали устанавливать новый руль который позднее устанавливался на Opel Omega B ( взгляните на фото). Средняя комплектация — GLS оснащалась гидравлическим усилителем руля, на базовой — GL его не было. Приборная панель GLS в сравнении с GL дополнена тахометром. После модернизации 92 года в базовое оснащение Опель Вектра вошла подушка безопасности для водителя, а двери были усилены специальными брусьями жесткости. Передняя панель Вектра не имеет острых углов — это также способствует безопасности. Багажник седана Вектра вмещает 540 литров, объем можно увеличить до 840 литров если сложить задний диван. Хетчбек изначально имеет меньший багажник — 460 литров, но при сложенных задних сиденьях объем багажника хетчбека больше, чем у седана, хетчбек вмещает — 1300 литров.
