Предохранители и реле opel kadett e, 1984 — 1991

Типы диагностических разъемов применяемых на Opel

Информация о материале Категория: Диагностические разъемы автомобилей Создано: 01 мая 2010 10 апреля 2015 32404

10-ти контактный разъем

Тип разъема №1 — 10-ти контактный разъем

Марки и года (ориентировочно): все модели 1988-1996 гг Типичное расположение: на моделях Vectra-A и Omega-A — под капотом; на модели Astra-F — в салонном блоке предохранителей

Вывод Назначение

A Масса, контур 31
B Вывод для считывания медленных кодов самодиагностики. K-линия диагностики двигателя
C Вывод для считывания медленных кодов самодиагностики АКПП. L-линия диагностики АКПП
D Вывод для считывания медленных кодов самодиагностики бортового LCD-дисплея и бортового компьютера
E Вывод для считывания медленных кодов самодиагностики
F Питание +12В
G (?) K-линия диагностики двигателя, АКПП, ABS
H Вывод для считывания медленных кодов самодиагностики блока круиз-контроля и противоугонного устройства (ATWS)
J Вывод для считывания медленных кодов самодиагностики системы управления полный приводом
K Вывод для считывания медленных кодов самодиагностики ABS. L-линия диагностики ABS

Тип 16-ти контактный разъем

Блоки под капотом

В моторном отсеке, рядом с аккумулятором, предусмотрены 3 блока с предохранителями и реле.

Блок 1

Схема

Обозначение

  • 10 — Реле насоса системы подачи воздуха на выпуск
  • 12 — Реле подогреватель топлива
  • 13 — Реле задержки омывателя фар
  • 14 — Резерв
  • 15. – Резерв
  • 16, 17, 18, 19 — реле блока управления свечами накаливания
  • 11a. Предохранитель управление двигателем (F59)
  • 11b. Предохранитель подогревателя топлива (F56)

Блок 2

Схема

Назначение

1 Реле электромагнитной муфты компрессора кондиционера
2 Реле вентилятора системы охлаждения
3 Таймер вентилятора системы охлаждения.
4 Реле вентилятора системы охлаждения
5 Реле вентилятора системы охлаждения
6 Реле вентилятора системы охлаждения

Вариант 1

Схема

Расшифровка

  • 7. Вентилятор системы охлаждения
  • 8. Вентилятор системы охлаждения
  • 9a. Предохранитель вентилятора системы охлаждения
  • 9b. Предохранитель вентилятора системы охлаждения

Вариант 2

Схема

Описание

  1. Электродвигатель вентилятора системы охлаждения
  2. Компрессор
  3. Электродвигатель вентилятора системы охлаждения
  4. Электродвигатель вентилятора системы охлаждения

Диагностика неисправной электрической цепи

При работе с электрической цепью автомобиля необходимо выключить зажигание и аккумуляторную батарею, сняв клемму «минус». Основные причины отказов электрооборудования:

  • Нарушения контактов (окисление) в местах разъёмов
  • Обрыв цепи на участках проводки
  • Короткие замыкания
  • Нестабильное заземление (плохой контакт на «массу»)
  • Выход из строя реле или сгоревший предохранитель

Для диагностики цепи используют вольтметр, либо тестер на 12В (можно простой пробник с индикатором), автономный источник энергии и набор проводов с зажимными креплениями типа «крокодил». Вначале проверяют сохранность предохранителей и работоспособность реле – плавкие вставки осматривают визуально, реле при подаче напряжения должно издавать характерный щелчок. Если все предохранители в порядке, то причина неисправности в проводке.

Эбу опель корса (opel corsa) — где находится основные неисправности и способы ремонта

Большинство автомобилей иностранного производства оснащены бортовыми компьютерами или ЭБУ. Опель Корса не стал исключением. Электронный мозг этого транспортного средства отвечает за все системы от запуска двигателя до скорости вращения колес. Однако, какой бы совершенной ни была конструкция электронных блоков управления (ЭБУ) – они все равно могут выходить из строя.

Ситуация это не самая приятная, да и в связи со сложностью устройства о самостоятельном ремонте говорить не приходится (хотя и такие умельцы есть). В сегодняшней статье мы поговорим о том, какие неисправности могут случиться с ЭБУ Opel Corsa, чем они могут быть вызваны и как правильно их диагностировать.

Блок под капотом

Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.

Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)

Фото — схема

Описание предохранителей

FB1 50А Электрогидравлический жесткий верх HT
FB2 80А Дизель (Контроллер времени накаливания)
FB3 80А ЭГУР
FB4 30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH
FB5 80А на REC / Задний блок предохранителей
FB6 80А на REC / Задний блок предохранителей
F1 20А Антиблокировочная система тормозов (ABS)
F2 30А Антиблокировочная система тормозов (ABS)
F3 30А Система обогрева, вентиляции салона, климат-контроль (HVAC)
F4 30А Система обогрева, вентиляции и кондиционирования (HVAC)
F5 30/40А Вентилятор системы охлаждения 1*
F6 30/40А Вентилятор системы охлаждения 2*
F7 10А Омыватели стекол 20A (без REC) Центральный замок ZV
F8 15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA
F9 25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125)
F10 7.5A На диагностический разъем DIAG
F11 7.5A Приборы
F12 5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV
F13 15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125)
F14 30А Стеклоочиститель ветрового окна
F15 30А Стеклоочиститель окна двери
F16 5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх
F17 25А Подогрев топливного фильтра (дизельные модели)
F18 25А Стартер
F19 30А Электронное оборудование коробки передач
F20 10А Кондиционер /  Звуковой сигнал (K4_X125)
F21 20А Электронное оборудование двигателя
F22 7,5А Электронное оборудование двигателя
F23 10А Система адаптивного света фар (AFL), регулирование угла наклона фар
F24 15А Топливный насос
F25 15А Электронное оборудование коробки передач
F26 10А Электронное оборудование двигателя
F27 5А Усилитель рулевого управления
F28 5А Электронное оборудование коробки передач
F29 7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic
F30 10А Электронное оборудование двигателя (катушки зажигания)
F31 10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56)
F32 5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления
F33 5А Система адаптивного света фар (AFL).Регулирование угла наклона фар
F34 7,5А Блок управления модуля рулевой колонки
F35 20А Информационно — развлекательная система
F36 7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель

Назначение реле

  • К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
  • К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
  • К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
  • К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
  • К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
  • К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
  • К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
  • К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
  • К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
  • К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
  • К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
  • К9 (K1_X125) Стартер (FE18, K3_X125)
  • К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
  • К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
  • К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
  • К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
  • К13 (K10_X125) Топливный насос (FE24)
  • К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

Отдельные элементы реле могут находится вне основного блока, например:

  • K30A Реле — вентилятор радиатора (FE5, FE6)
  • K30B Реле — вентилятор радиатора (FE5, FE6)
  • K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
  • K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)

Где находится диагностический разъем Опель Корса, диагностика, ошибки

Расположение диагностического разъема автомобилей OPEL CORSA. Какое нужно и как выбрать оборудование для самостоятельной диагностики ошибок автомобиля.

Обслуживание современных автомобилей без возможности проведения компьютерной диагностики уже немыслимо. Количество электронных систем, контролирующих и обеспечивающих работу различных узлов и агрегатов, неуклонно растёт. Если раньше программное обеспечение могло определять несколько десятков ошибок, то ЭБУ современных моделей выявляют сотни неисправностей. Предусмотренная на некоторых машинах возможность самодиагностики уже не способна справиться с задачей. Для объективной оценки состояния техники требуется получить полный доступ к кодам неисправностей и программному обеспечению, зашитому в память ЭБУ. Для этого надо:

  1. Знать, где находится диагностический разъём автомобиля.
  2. Иметь переходник, позволяющий подключать к диагностическому разъёму специальное оборудование.
  3. Обзавестись электронным оснащением и программным обеспечением, позволяющим вести обмен данными с ЭБУ.

В подкапотном пространстве

Схема элементов моторного блока №1

Назначение
11a (F59) Предохранитель управление двигателем
11b (F56) Предохранитель подогревателя топлива
10 Реле насоса подачи воздуха на выпуск
12 Реле подогреватель топлива
13 Реле задержки омывателя фар
14 Запасной
15
16,17
18,19
реле свечей накаливания

Схема реле моторного блока Opel Vectra B №2

Назначение
1 Реле муфты компрессора кондиционера
2 Реле вентилятора  охлаждения
3 Таймер вентилятора  охлаждения.
4 Реле вентилятора системы охлаждения
5
6

Схема элементов моторного блока №3

Вариант 1

Назначение
1 вентилятор системы охлаждения
2 Компрессор
3 вентилятор системы охлаждения
4

Вариант 2

Назначение
7 Вентилятор системы охлаждения
8
9a Предохранитель вентилятора системы охлаждения
9b

Блоки в салоне

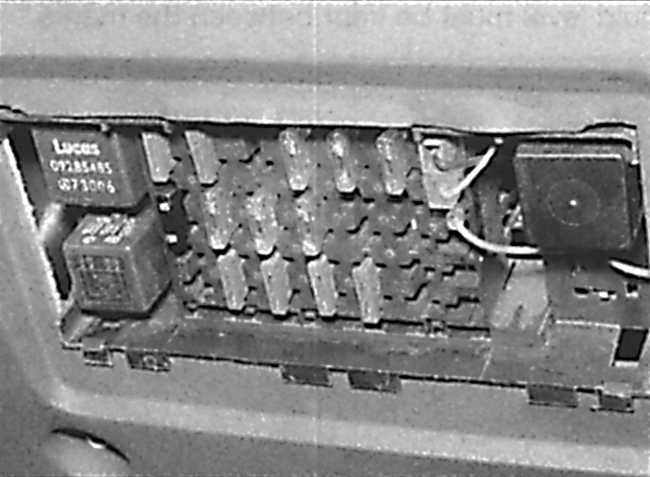

Блок предохранителей

Для доступа надо убрать защитную крышку.

Схема

Назначение предохранителей

1 7,5А Блок управления электрооборудованием
2 5А Блокировка пуска двигателя, аварийная сигнализация, наружное освещение
3 30А Омыватель фар
4 20А Информационно — развлекательная система, система управления дизельным двигателем
5 Резерв
6 Резерв
7 10А Стартер, система управления дизельным двигателем
8 15А Звуковой сигнал
9 20А Система впрыска топлива, топливный насос, дополнительный обогреватель
10 20А Указатели поворота
11 20А Информационно-развлекательная система, информационный дисплей
12 7,5А Обогрев стекла двери задка, обогрев наружных зеркал заднего вида
13 10А Центральный замок, противоугонная сигнализация
14 7,5/15А Система управления бензиновым двигателем
15 10А Система управления дизельным двигателем (Z 17 DTH)
16 20А Электрическая розетка, прикуриватель
17 Резерв
18 15А Система адаптивного освещения
19 20А Центральный замок
20 5А Освещение салона
21 15А Омыватели стекол
22 20А Электро стеклоподъемники задних дверей
23 20А Электропривод люка в крыше
24 5А Противоугонная сигнализация
25 15А Очиститель стекла двери задка
26 15А Система зажигания, электронная система управления двигателем
27 5А Система управления двигателем, дополнительная система пассивной безопасности (SRS), система динамической стабилизации курсовой устойчивости (ESP)
28 7,5А Кондиционер
29 20А Электро стеклоподъемник двери водителя
30 Резерв
31 7,5/10А Система управления двигателем
32 20А Электро стеклоподъемник передней правой двери
33 33А Центральный блок управления электрооборудованием, блокировка пуска двигателя, сигнальные лампы
34 30А Стеклоочистители
35 5А Освещение салона, электронное зеркало заднего вида, информационный дисплей
36 15А Стоп сигналы, антиблокировочная система тормозов (ABS), система динамической стабилизации курсовой устойчивости (ESP)
37 20А Прикуриватель, дополнительный обогреватель
38 15А Обогрев сиденья водителя
39 15А Обогрев сиденья переднего пассажира
40 5А Адаптивный свет фар, автоматическое регулирование угла наклона света фар
41 15А Фонари заднего хода
42 5А Вентилятор системы охлаждения двигателя
43 5А Стояночный свет с левой стороны
44 5А Стояночный свет с правой стороны
45 10А Противотуманные фонари
46 15А Противотуманные фары
47 20А Тягово — сцепное устройство, электрическая розетка
48 30А Обогрев фильтра-сепаратора дизельного двигателя
49 Резерв
50 30А Обогрев фильтра — сепаратора дизельного двигателя
51 10/15А Лампа ближнего света фар левой блок-фары
52 10/15А Лампа ближнего света фар правой блок-фары
53 5А Электропривод люка в крыше, электро стеклоподъемники, радиоприемник
54 10А Лампа дальнего света (левая блок — фара)
55 10А Лампа дальнего света (правая блок — фара)
56 Резерв

Блок реле

Он находится под сиденьем водителя.

Схема

Расшифровка реле

К1 Блокировка замка двери задка
К2 Блокировка пуска двигателя
КЗ Блокировка замков дверей
К4 Замок двери водителя
К5 Отпирание замков дверей
К6 Обогрев стекла задней двери и обо­грев наружных зеркал заднего вида
К7 Противотуманные фонари
К8 Очиститель стекла двери задка
К9 Электрооборудование задней части салона

Как заменить самостоятельно?

Для замены элементов в монтажном блоке салона не потребуется специальных инструментов. Нужна только шлицевая отвертка и набор новых предохранителей.

Замена предохранителей

Руководство к замене, вышедших из строя предохранителей, например, отвечающих за работу печки или прикуривателя следующее:

  1. Выключить систему зажигания автомобиля.

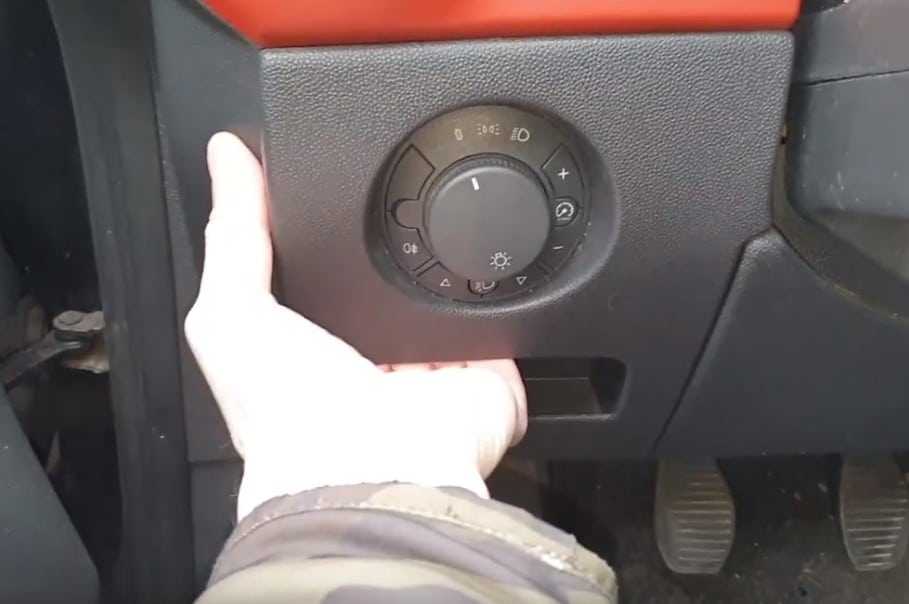

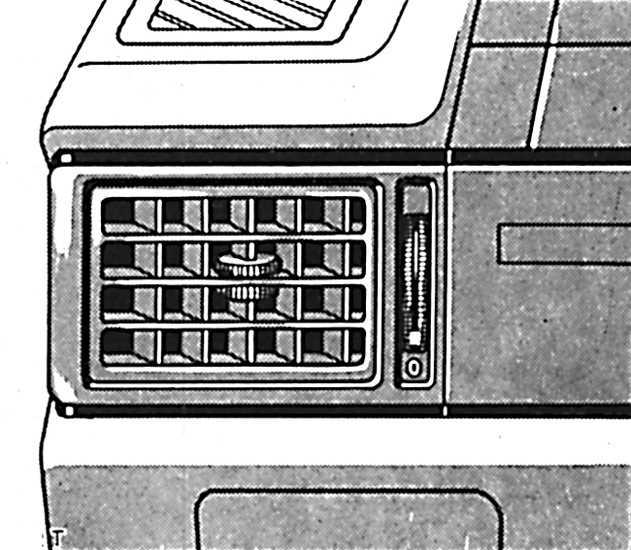

  2. Открыть небольшой откидной ящик на панели приборов, находящийся в районе колена левой ноги водителя.
  3. Нажать на расположенные по бокам пластиковые зажимы и вынуть корпус ящика из рамки.
  4. Открутить четыре шлицевых винта крепления рамки.
  5. Вынуть монтажный блок со своего места, потянув за нижнюю часть.
  6. Заменить неисправный предохранитель. Для этого поврежденный плавкий элемент необходимо изъять из гнезда. В комплекте монтажного блока есть небольшие пластиковые щипцы. Ими надо зажать корпус предохранителя, вытянуть его с посадочного места и вставить новую деталь.
  7. Визуально проверить состояние остальных плавких вставок.
  8. Произвести обратную сборку.

Важно учесть, что новый предохранитель должен иметь аналогичный номинал, как и вышедший из строя. В случае отсутствия такой детали можно использовать элемент немного большего значения

Только предварительно нужно проверить рабочее состояние цепи, для это следует установить предохранитель из любого другого гнезда с необходимым номиналом. Если предохранитель остался цел, то вместо него следует поставить деталь с большим номиналом. Но при первой возможности ее следует обязательно заменить на деталь со штатным номиналом. Так как длительная эксплуатация несоответствующего предохранителя может привести к повреждению электрических систем автомобиля и возгоранию. Если после замены предохранителя он сразу выходит из строя, то необходимо выяснить причину возникновения перегрузок в электрической цепи.

Процесс смены предохранителей на более современных Опель Астра H 2008 года или Opel GTC 2012 года идентичен вышеизложенному.

Замена деталей в подкапотном блоке еще более простая. Для этого необходимо отстегнуть пластиковые крышки блоков и поменять поврежденные предохранители или реле.

Снятие крышки блока реле Снятие крышки блока предохранителей

Тест на разрыв цепи:

  • Один конец провода с отрицательным зажимом тестера (пробника с индикатором) подсоединяют к отрицательной клемме аккумулятора.
  • Второй зажим закрепляют на конце проверяемой цепи, как можно ближе к гнезду разъёма предохранителя.
  • Цепь включают, задействовав проверяемый элемент электрооборудования: если напряжение стабильное 12В, то цепь исправна, если подача питания отсутствует, то переходят к проверке следующего участка. При этом стоит помнить, что некоторые электроприборы включаются только при подключенном зажигании (положение ключа в замке зажигания «ON»).

Обнаруженный неисправный участок проводки заменяют полностью по всей длине от источника до потребителя. Часто причиной отсутствия напряжения бывает плохой контакт на разъёме из-за образовавшегося окисла, его зачищают мелкозернистой шкуркой, протирают насухо и проводят диагностику вновь.

Блок в салоне

Данный блок расположен под панелью приборов, за защитной крышкой.

Схема

Назначение

1 Резерв
2 10А Приборы, информационный дисплей
3 20А Радиоприемник
4 7,5А Выключатель (замок) зажигания
5 20А Стеклоочиститель ветровою стекла
6 15А Центральный замок двери задка (багажника)
7 20А Центральный замок боковых дверей
8 Резерв
9 10А Освещение салона
10 7,5А Рулевое управление с электрическим усилителем
11 7,5А Блок управления наружным освещением, стоп-сигнал, переключатель сцепления
12 7,5А ABS, стоп — сигнал
13 3А Рулевое колесо с обогревом
14 7,5А Задний держатель велосипеда, система парковки, датчик дождя, внутреннее зеркало, блок переключателей (на центральной консоли)

Предохранители реле в салоне

Основной блок

Он находится под панелью со стороны водителя, за защитной крышкой.

Схема

Описание

1 Реле обогревателя зеркал заднего вида
2 Реле — прерыватель указателей поворота
3 Реле прерывистого режима работы очистителя заднего стекла
4 Реле противотуманных фар
5 Реле задних противотуманных фонарей
6 Реле прерывистого режима работы очистителя/ омывателя лобового стекла
7 Реле обогревателя заднего стекла
8 Зуммер предупреждения об оставленных включенными фары
9 Диагностический разъем (DLC)
10 Реле 1 электродвигателя заслонки переключения забора воздуха (кондиционер)
11 Реле задержки омывателя фар
12 Реле 2 электродвигателя заслонки переключения забора воздуха (кондиционер)
F1 20A Центральный замок
F2 20A Топливный насос
F3 30A Звуковой сигнал, очиститель/ омыватель лобового стекла, задержка выключения очистителей стекла, электродвигатели очистителей лобового/ заднего стекла, омыватели фар
F4 10A Левая фара — ближний свет, электропривод фары — левая, контроль лампы
F5 10A Правая фара – ближний свет, электропривод фары — правая, контроль лампы
F6 10A Система управления АКПП, система управления ABS, ESP
F7 10A Индикатор/ зуммер системы предупреждения, зеркала, лампа подсветки вещевого ящика, аудиосистема, реле обогревателя заднего стекла, вентилятор радиатора (дизель)
F8 20A Вывод разъема электро оборудования прицепа
F9 10A Индикатор включения фар, маршрутный компьютер, лампы системы освещения в дневное время
F10 30A Электропривод стеклоподъемников, привод шторки багажника
F11 10A Задний противотуманный фонарь
F12 10A Дальний свет — левая фара
F13 10A Дальний свет — правая фара
F14 30A Электровентилятор отопителя, управление кондиционером
F15 30A Вентилятор радиатора
F16 30A Обогреватель заднего стекла
F17 20A Противотуманные фары/ противотуманные фонари
F18 10A Левые парковочные огни
F19 10A Лампы подсветки номерного знака, подсветка комбинации приборов, правые парковочные огни, блок аудиосистемы
F20 20A Фонари заднего хода, предохранитель прикуривателя, подогрев сидений
F21 30А Управление кондиционером электродвигатель вентилятора радиатора кондиционера
F22 30A Электропривод стеклоподъемников
F23 30A Омыватели фар
F24 20A Маршрутный компьютер, прерыватель указателя поворотов и аварийной сигнализации, аудиосистема, лампы освещения салона, часы, аварийная сигнализация, лампа подсветка/ багажника
F25 10A Электронный блок управления АКПП
F26 30A Вентилятор радиатора — дизель
F27 10A Лампы системы освещения в дневное время
F28 15A Стоп-сигналы, указатели поворота, антиблокировочная система тормозов ABS, аварийная сигнализация

С обратной стороны блока могут находится: предохранитель вентилятора охлаждения, реле стартера, предохранитель вентилятора печки.

Дополнительные блоки

На правой стенке под панелью приборов, могут буть расположены отдельные блоки управления:

  1. Электронный блок управления центрального замка
  2. Электронный блок управления противоугонной сигнализации
  3. Электронный блок управления работой двигателя
  4. Реле топливного насоса

Предохранители и реле под капотом

Основной блок

В моторном отсеке блок находится с левой стороны под защитной крышкой.

Фотография

Схема

Назначение

Блок защиты цепи силового питания (777)
1A Резерв
1B 70A Монтажный блок предохранителей салона, Блок предпускового подогрева
1C 60A Реле погружных подогревателей 1 и 4
1D 60A Реле погружных подогревателей 2 и 3
1E Резерв
1F 60A Вентилятор системы охлаждения — реле
Блок защиты цепи двигателя (1834)
1 25A ЭБУ системы впрыска
2 15A Цепь питания системы двигателя
3 10A Электромагнитная муфта компрессора кондиционера
4 20A Реле подогрева топлива
Блок защиты цепей силового питания (1841)
2A 60A Блок предохранителей в салоне, Реле потребителей электроэнергии 1
2B Резерв
2C 60A Реле 1 и 2 «+» после замка зажигания, Реле дополнительного отопителя салона
2D 60A Блок предохранителей салона, Охранная сигнализация
2E Резерв
2F 40A Электро вентилятор отопителя и кондиционера

Наличие тех или иных элементов зависит от комплектации автомобиля.

Блок предохранителей Опель Виваро 2

Схема блока под капотом

Описание

  1. Аккумуляторная батарея (с электронной системой ключей)
  2. Защита от скачка напряжения АКБ (с электронной системой ключей)
  3. Система вентиляции и отопления
  4. Адаптация
  5. Адаптация
  6. Система вентиляции и отопления
  7. Дополнительный отопитель и вентиляция, кондиционер воздуха
  8. Дополнительный отопитель и система вентиляции
  9. Электрически регулируемые наружные зеркала заднего вида
  10. Подогрев наружных зеркал заднего вида
  11. Радио, мультимедиа, наружные зеркала, диагностический разъем
  12. Мультимедиа, сцепка прицепа
  13. Освещение салона, защита аккумуляторной батареи от разрядки
  14. Система впрыска топлива, системы мониторинга давления воздуха в шинах, системы электронных ключей
  15. Огни аварийной сигнализации, указатели поворота
  16. Центральный замок
  17. Лампа дальнего света левой фары головного освещения, лампа ближнего света правой фары головного освещения, задние фонари, лампа дневного ходового огня левой фары.
  18. Передние противотуманные фары, задние противотуманные фонари, подсветка номерного знака
  19. Звуковая сигнализация, звуковой сигнал, освещение и очистители.
  20. Щиток приборов
  21. Выключатель системы освещения
  22. Очиститель задних стекол, насос омывателя ветрового стекла, звуковой сигнал
  23. Главная батарея АРС
  24. Огни движения задним ходом
  25. Выключатель стоп-сигналов
  26. Впрыск топлива, стартер
  27. Подушки безопасности, замок рулевой колонки
  28. Сервопривод стекла передней двери со стороны пассажира
  29. Усилитель рулевого управления
  30. Стоп-сигналы
  31. Защита от скачка напряжения АКБ (с электронной системой ключей)
  32. Сервисный дисплей
  33. Прикуриватель, силовой вывод
  34. Лампа дальнего света правой фары головного освещения, лампа ближнего света левой фары головного освещения, боковые габаритные огни, правая лампа дневного ходового огня
  35. Стоп-сигналы, ABS, иммобилайзер
  36. Освещение салона, кондиционер воздуха
  37. Запуск с электронной системой ключей
  38. Очиститель заднего стекла
  39. Предупреждающий зуммер
  40. Силовой вывод в багажном отделении
  41. Сервопривод стеклоподъемника передней двери с водительской стороны
  42. Задний силовой вывод
  43. Запуск, электронный блок управления системами автомобиля
  44. Подогрев сидений
  45. Отопитель, кондиционер воздуха
  46. Очиститель ветрового стекла
  47. Тахограф.

Замена блока

Процедура для подкапотной и салонной части немного отличается. Чтобы снять модуль, расположенный в моторном отсеке, следует выполнить последовательность действий.

  1. Полностью обесточить автомобиль.
  2. Открыть крышку монтажного блока.
  3. Внутри следует найти 4 металлических винта и выкрутить их.
  4. Далее потребуется потянуть щит на себя.
  5. Под панелью будет контактная группа проводки. Клемму нужно отключить и вынуть панель.

Аналогично выглядит процедура с заменой салонной части модуля. Единственное отличие – из-за сложного доступа к блоку придется подольше повозиться. Обратная установка и сборка выполняется в последовательности, противоположной снятию.

Монтажный блок предохранителей в салоне Опель Астра J

Монтажный блок в салоне расположен под панелью со стороны водителя под вещевым ящиком.

Таблица цепей, защищенных плавкими предохранителями в салоне Opel Astra J

Номер предох- ранителя Сила тока, А Цепи, которые защищает предохранитель
F1 10 A22 Управление радиоприемником, K33 Дисплей информационного центра водителя (DIC)
F2 20 Модуль управления кузовом K9, наружное освещение
F3 25 Модуль управления кузовом K9
F4 20 A11 Радиоприемник, P5 Блок управления зуммером
F5 7,5 A12 Блок управления цифровым радиоприемником, K82 Блок управления мобильным телефоном, T11 Модуль интерфейса мультимедийного проигрывателя
F6 20 Розетка электропитания передняя (предохранитель прикуривателя опель астра j)
F7 20 Розетка питания дополнительного оборудования
F8 30 Модуль управления кузовом K9, Левая фара (ближний свет, галогеновый)
F9 30 Модуль управления кузовом K9, Правая фара (ближний свет, галогеновый)
F10 30 Модуль управления кузовом K9, Дверные замки
F11 40 K8 Модуль управления электродвигателем вентилятора. Система отопления (вентиляции) и кондиционирования
F12 25 S64D Выключатель регулятора положения сиденья — водитель, S65D Выключатель поясничного упора сиденья — водитель
F13 Не используется
F14 7,5 X84 Диагностический разъем
F15 7,5 Модуль диагностики и контроля подушек безопасности K36
F16 Не используется
F17 10 A26 Панель управления системой отопления, вентиляции и кондиционирования, K33 Блок управления системой отопления, вентиляции и кондиционирования
F18 30 KR104A Реле логистического режима 1
F19 20 Модуль управления кузовом K9 Стоп-сигналы, фонари света
F20 5 K85 Модуль определения присутствия пассажиров
F21 10 Р16 приборная доска
F22 5 S39 Замок зажигания
F23 20 Модуль управления кузовом K9
F24 20 Модуль управления кузовом K9
F25 Не используется
F26 Не используется

Блок предохранителей и реле

С обратной стороны защитной крышки вы найдете актуальную схему Вашего блока.

Схема

Описание

R1 Реле электродвигателя вентилятора системы охлаждения
R2 Реле электродвигателя вентилятора системы охлаждения
R3 Реле электродвигателя вентилятора системы охлаждения
R4 Реле электромагнитной муфты компрессора кондиционера
R5 Реле электродвигателя вентилятора системы охлаждения
R6
R7 Реле системы управления двигателем
R8 Преобразователь сигнала датчика частоты вращения левого колеса – без ABS (кроме секвентальной МКПП)
R9 Преобразователь сигнала датчика частоты вращения правого колеса — без ABS (c секвентальной МКПП)
R10 Реле топливного насоса — бензин
R11 Реле обогревателя заднего стекла
R12 Реле насоса омывателя фар
R13 Реле вспомогательных цепей зажигания
R14 Реле стартера
R15 Реле основных цепей зажигания
R16 Реле задних противотуманных фонарей
R17 Реле противотуманных фар
R18 Реле габаритов — прав.
R19 Реле дальнего света фар
R20 Реле габаритов — лев.
R21 Реле ближнего светофор
F1 7,5A Многофункциональный блок управления
F2 7,5А Управление двигателем
3 7,5A Многофункциональный дисплей, аварийная сигнализация, звуковой сигнал, иммобилайзер, комбинация приборов
4 5А Лампа подсветки номерного знака
5 20A Электропривод стеклоподъемников
6 10A Автоматическая коробка передач
7 30A Омыватели фар
8 10A Стартер
9 20A Дополнительный отопитель, система управления двигателем, реле топливного насоса
10 10A Звуковой сигнал
11 15A Многофункциональный блок управления
12 20A Аудиосистема, многофункциональный дисплей
13 10A Противоугонная система
14 7,5A Электропривод зеркал заднего вида
15 10A Омыватели лобового стекла
16 5А Лампы освещения салона
17 20A Многофункциональный блок управления
18 20A Люк
19 5А Противоугонная система
20 20А Электропривод стеклоподъемников
21 Резерв
22 5А Многофункциональный блок управления
23 20A Очиститель лобового стекла
24 5А Иммобилайзер, комбинация приборов, лампы освещения салона, рулевое управление с усилителем, многофункциональный дисплей
25 5/10A Стоп-сигналы
26 20/25A Предохранитель прикуривателя
27 15А Подогреватель сидений
28 15А Подогреватель сидений
29 20A Омыватели лобового стекла
30 15A Система управления двигателем — бензин
31 15А Система кондиционирования
32 5А Антиблокировочная система тормозов (ABS), обогреватель заднего стекла
33 7,5/15А Модуль управления двигателем
34 30A Подогреватель топлива (дизель)
35 5А Аудиосистема, электропривод стеклоподъемников, люк
36 10A Левая фара — ближний свет
37 10A Правая фара-ближний свет
38 5А Лампы переднего левого габарита /заднего левого габарита
39 5А Лампы переднего правого габарита /заднего правого габарита
40 10А Стоп сигналы
41 15A Противотуманные фары
42 10А Задние противотуманные фонари
43 10A Левая фара — дальний свет
44 10A Правая фара-дальний свет
45 30А Система кондиционирования
46 20А Управление двигателем
47 30A Обогреватель заднего стекла
48 30А Стартер
49 50А Усилитель рулевого управления
50 40A Антиблокировочная система тормозов (ABS)
51 60A Секвентальная механическая КПП — бензин
52 30A Электродвигатель вентилятора системы охлаждения — бензин c кондиционером
53 30A Электродвигатель вентилятора конденсатора кондиционера — бензин
54 60A Коробка передач

Блок в салоне

Основной блок предохранителей и реле находится под панелью приборов со стороны водителя и закрыт защитной крышкой. С обратной стороны которой будет нанесена актуальная схема.

Описание

1 Перемычка (лампы подсветки номерного знака)
2 Реле звукового сигнала
3 Реле дальнего света фар
4 Реле электродвигателя очистителя заднего стекла
5 Реле обогревателя зеркал заднего вида
6 Реле противотуманных фар
7 Реле задних противотуманных фонарей
8 Реле — прерыватель указателей поворота
9 Реле электродвигателя очистителя лобового стекла
10 Реле обогревателя заднего стекла
11 Реле электродвигателя вентилятора отопителя (с кондиционером)
12 Реле электродвигателя вентилятора отопителя (с кондиционером)
13 Реле кондиционера
14 Многофункциональный блок управления
F1
F2 30A Отопитель/ кондиционер
F3 40A Обогреватель заднего стекла
F4
F5
F6 10A/15А Корректор фар, правая фара — ближний свет
F7 10A Лампы переднего правого габарита/ заднего правого габарита
F8 10A Правая фара-дальний свет
F9 30A Омыватели фар
F10 20A Звуковой сигнал
F11 30A Центральный замок
F12 20A Противотуманные фары
F13
F14 30A Очиститель лобового стекла
F15 5А Лампы освещения салона
F16 10A Задний противотуманный фонарь
F17 30A Электропривод стеклоподъемников
F18 10A Лампа подсветки номерного знака
F19 10A Аудиосистема
F20 30A Электропривод стеклоподъемников
F21 10A Аудиосистема, центральный замок, аварийная сигнализация, э/м клапан блокировки селектора АКПП («P»)
F22 20A Система кондиционирования, аудиосистема, многофункциональный дисплей, электродвигатель вентилятора системы охлаждения, аварийная сигнализация, индикаторы комбинации приборов
F23 Резерв
F24 10A/15А Левая фара — ближний свет, корректор фар
F25 10A Лампы переднего левого габарита/заднего левого габарита
F26 10A Левая фара — дальний свет
F27 Резерв
F28 20A Нагреватель охлаждающей жидкости (Дизель)
F29 10A Электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, ближний свет фар, указатели поворота/аварийная сигнализация лампа освещения салона, комбинация приборов, индикаторы комбинации приборов, фонари заднего хода, люк
F30 30A Люк
F31 5A Подсветка комбинации приборов
F32 10A Лампы системы освещения в дневное время
F33 30А Разъем электрооборудования прицепа
F34 10A CD-чейнджер аудиосистемы
F35 10A Антиблокировочная система тормозов (ABS), система управления АКПП, противобуксовочная система (TCS)
F36 20А Кондиционер, подогреватели сидений
F37 10А Прикуриватель
F38 10A Система кондиционирования, система поддержания скорости, многофункциональный дисплей, электродвигатель вентилятора системы охлаждения, стоп-сигналы
F39 10A Автоматическая коробка передач
F40 10A Система кондиционирования, электродвигатель вентилятора системы охлаждения
F41 10A Обогреватель зеркал заднего вида на дверях

Тест цепи на короткие замыкания:

  • Всё электрооборудование отключают от питания АКБ.
  • Проверяемую цепь тестируют вольтметром на участке от гнезда предохранителя, для этого его вынимают из разъёма и подключат вместо него тестер.
  • Далее включают цепь: если индикатор контрольной лампочки загорелся, то на этом участке цепи имеется короткое замыкание. Причиной может быть нарушенная изоляция на проводке, либо загрязнения контактов.

В случае отсутствия напряжения (с цепью всё в порядке), но предохранитель часто перегорает, то это значит нарушение в работе элемента электрооборудования.

Тест напряжения «на массу»:

  • Отключают аккумуляторную батарею.
  • Один конец тестера крепят к любому заземлённому (подключенному на «массу») элементу.
  • Второй конец провода тестера подключают к части кузова автомобиля, либо к проверяемому участку цепи: если значение сопротивления силы тока равно нулю, то контакт на «массу» в порядке.

При обнаруженном плохом заземлении осматривают контакты, клеммы АКБ на предмет коррозии, окислов и загрязнений. При этом стоит помнить, что цепь не должна иметь обрывов, коротких замыканий и ослабленных соединений в местах контактов.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Opel
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
