11.21.2 Замена компонентов антиблокировочной системы тормозов (ABS) / Opel Kadett E

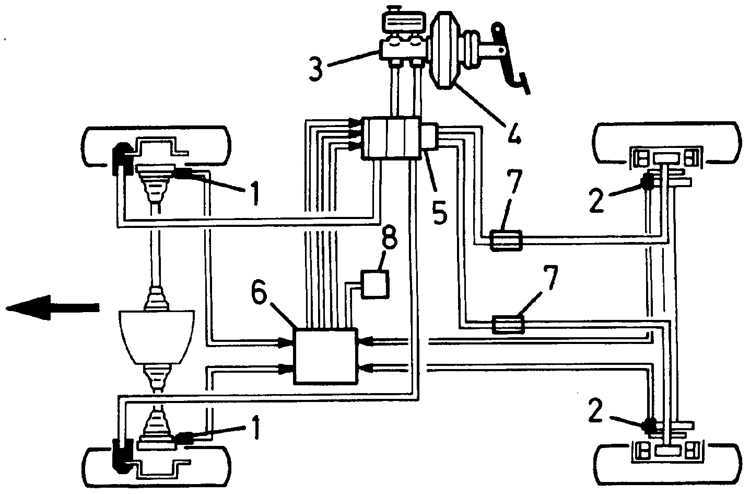

Основные элементы антиблокировочной системы тормозов

1 – датчики скорости вращения
передних колес,
2 – датчики скорости вращения
задних колес,
3 – главный тормозной цилиндр,

4 – вакуумный усилитель тормозов,
5 – гидравлический блок,
6 – электронное контрольное устройство,
7 – регулятор давления,
8 – диагностический разъем

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ КОЛЕСАРасположение датчика скорости вращения колеса на тормозном щите

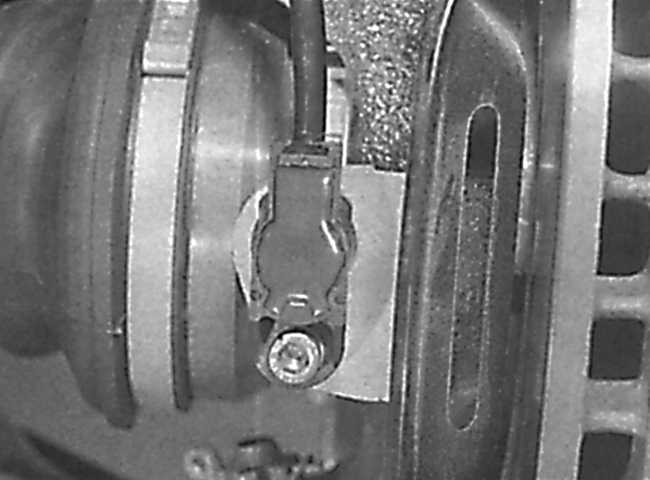

Расположение датчика скорости вращения переднего колеса

Расположение датчика скорости заднего колеса на моделях с задними барабанными тормозами

Предупреждение

Датчик скорости задних колес на моделях с 1992 года составной с кожухом ступицы. При выходе из строя датчика необходимо заменить его вместе с блоком ступицы.

1. Снимите провод массы с аккумулятора.

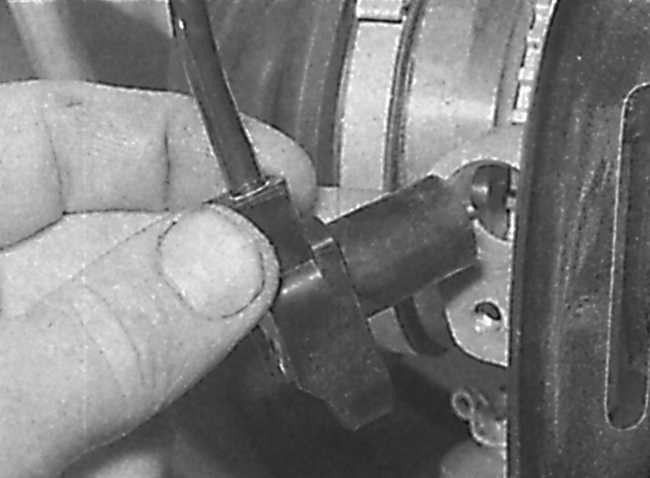

	2. Вывинтите единственный винт и снимите датчик.

3. Рассоедините электрический разъем датчика, расположенный на проводах датчика.
4. Установка производится в последовательности, обратной снятию.
5. Перед установкой нанесите на корпус датчика тонкий слой смазки.
6. В заключение проверьте работу ABS.

ЭЛЕКТРОННОЕ КОНТРОЛЬНОЕ УСТРОЙСТВО (ECU)

1. Снимите провод массы с аккумулятора.

2. Освободите четыре скобы и снимите нижнюю отделку панели приборов со стороны водителя.

3. Снимите блок ECU с кронштейна.

4. Освободите фиксаторы, затем отсоедините электрический разъем и извлеките блок ECU из автомобиля.

5. Установка производится в последовательности, обратной снятию.

6. Проверьте работу ABS.

РЕЛЕ ABS

1. Снимите провод массы с аккумулятора.
2. Отвинтите или снимите кронштейн реле. Кронштейн расположен около верхнего крепления левой стойки передней подвески.
	3. Реле ABS (указано стрелкой) – самое близкое к гидравлическому блоку. Отсоедините электрический разъем от реле и снимите реле.
4. Имейте в виду, что реле имеет собственный плавкий предохранитель. Проверьте этот предохранитель перед тем, как сделать вывод о том, что реле неисправно.
5. Установка производится в последовательности, обратной снятию.

ГИДРАВЛИЧЕСКИЙ БЛОК ABS

1. Снимите провод массы с аккумулятора.
2. Для уменьшения потерь тормозной жидкости снимите крышку с пополнительного бачка тормозной системы, закройте горловину бачка полиэтиленом и вновь навинтите крышку. Это необходимо для того, чтобы крышка герметично закрывала пополнительный бачок.
	3. Отвинтите два винта и снимите крышку гидравлического блока.
	4. Снимите с гидравлического блока два реле.
	5. Освободите фиксатор многоконтактного разъема, сжимая две половины вместе, и отсоедините многоконтактный разъем.
6. Отвинтите соединительные гайки и отсоедините тормозные трубки от гидравлического блока.
7. Закройте концы трубок подходящими пробками и переместите их в сторону от гидравлического блока, при этом не деформируйте их.
8. Отвинтите три болта, затем отсоедините шину заземления и снимите гидравлический блок.
9. Если производится замена гидравлического блока, снимите со старого блока два реле и установите их на новый гидравлический блок. Реле, расположенные ближе к гидравлическим соединениям, управляет электромагнитными клапанами, а второе реле управляет электродвигателем насоса.
10. Установка производится в последовательности, обратной снятию с учетом следующих моментов.
11. Затяните все болты требуемым моментом.
12. Прокачайте гидравлическую систему.

Загорелся АБС. Неожиданное решение серьёзной проблемы. Ремонт ABS

Датчик АБС и антиблокировочная система тормозов. Устройство датчиков ABS.

Принцип работы антиблокировочной системы тормозов (АБС)

Горит лампочка АБС в чем причина? Полезные советы

Приницип работы ABS

Предохранители реле в салоне

Основной блок

Он находится под панелью со стороны водителя, за защитной крышкой.

Схема

Описание

1	Реле обогревателя зеркал заднего вида
2	Реле — прерыватель указателей поворота
3	Реле прерывистого режима работы очистителя заднего стекла
4	Реле противотуманных фар
5	Реле задних противотуманных фонарей
6	Реле прерывистого режима работы очистителя/ омывателя лобового стекла
7	Реле обогревателя заднего стекла
8	Зуммер предупреждения об оставленных включенными фары
9	Диагностический разъем (DLC)
10	Реле 1 электродвигателя заслонки переключения забора воздуха (кондиционер)
11	Реле задержки омывателя фар
12	Реле 2 электродвигателя заслонки переключения забора воздуха (кондиционер)
F1	20A Центральный замок
F2	20A Топливный насос
F3	30A Звуковой сигнал, очиститель/ омыватель лобового стекла, задержка выключения очистителей стекла, электродвигатели очистителей лобового/ заднего стекла, омыватели фар
F4	10A Левая фара — ближний свет, электропривод фары — левая, контроль лампы
F5	10A Правая фара – ближний свет, электропривод фары — правая, контроль лампы
F6	10A Система управления АКПП, система управления ABS, ESP
F7	10A Индикатор/ зуммер системы предупреждения, зеркала, лампа подсветки вещевого ящика, аудиосистема, реле обогревателя заднего стекла, вентилятор радиатора (дизель)
F8	20A Вывод разъема электро оборудования прицепа
F9	10A Индикатор включения фар, маршрутный компьютер, лампы системы освещения в дневное время
F10	30A Электропривод стеклоподъемников, привод шторки багажника
F11	10A Задний противотуманный фонарь
F12	10A Дальний свет — левая фара
F13	10A Дальний свет — правая фара
F14	30A Электровентилятор отопителя, управление кондиционером
F15	30A Вентилятор радиатора
F16	30A Обогреватель заднего стекла
F17	20A Противотуманные фары/ противотуманные фонари
F18	10A Левые парковочные огни
F19	10A Лампы подсветки номерного знака, подсветка комбинации приборов, правые парковочные огни, блок аудиосистемы
F20	20A Фонари заднего хода, предохранитель прикуривателя, подогрев сидений
F21	30А Управление кондиционером электродвигатель вентилятора радиатора кондиционера
F22	30A Электропривод стеклоподъемников
F23	30A Омыватели фар
F24	20A Маршрутный компьютер, прерыватель указателя поворотов и аварийной сигнализации, аудиосистема, лампы освещения салона, часы, аварийная сигнализация, лампа подсветка/ багажника
F25	10A Электронный блок управления АКПП
F26	30A Вентилятор радиатора — дизель
F27	10A Лампы системы освещения в дневное время
F28	15A Стоп-сигналы, указатели поворота, антиблокировочная система тормозов ABS, аварийная сигнализация

С обратной стороны блока могут находится: предохранитель вентилятора охлаждения, реле стартера, предохранитель вентилятора печки.

Дополнительные блоки

На правой стенке под панелью приборов, могут буть расположены отдельные блоки управления:

Электронный блок управления центрального замка
Электронный блок управления противоугонной сигнализации
Электронный блок управления работой двигателя
Реле топливного насоса
