11.21.1. Замена компонентов антиблокировочной системы тормозов (ABS)

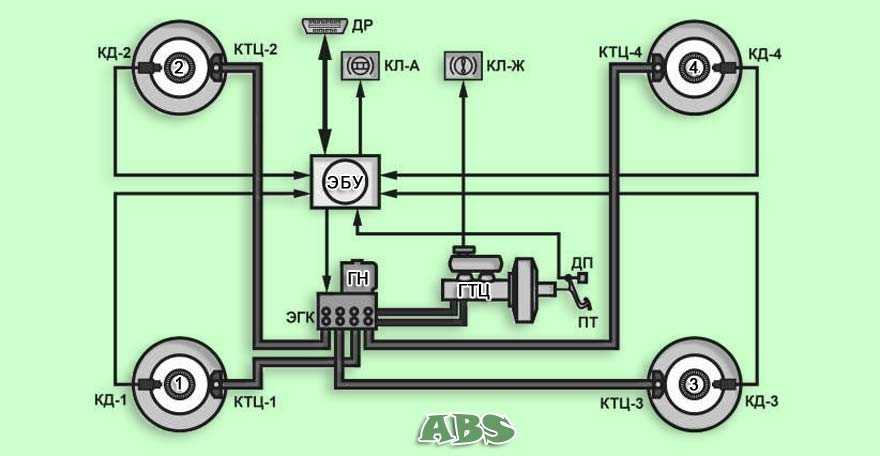

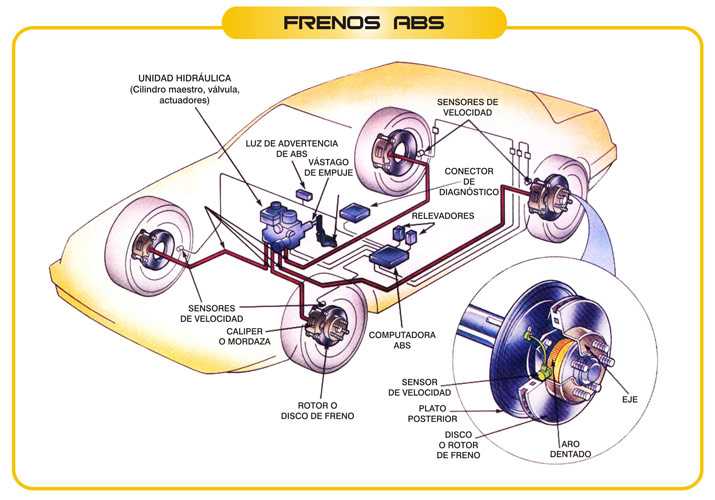

Основные элементы антиблокировочной системы тормозов

1 – датчики скорости вращения
передних колес,
2 – датчики скорости вращения
задних колес,
3 – главный тормозной цилиндр,
4 – вакуумный усилитель тормозов,
5 – гидравлический блок,
6 – электронное контрольное устройство,
7 – регулятор давления,
8 – диагностический разъем

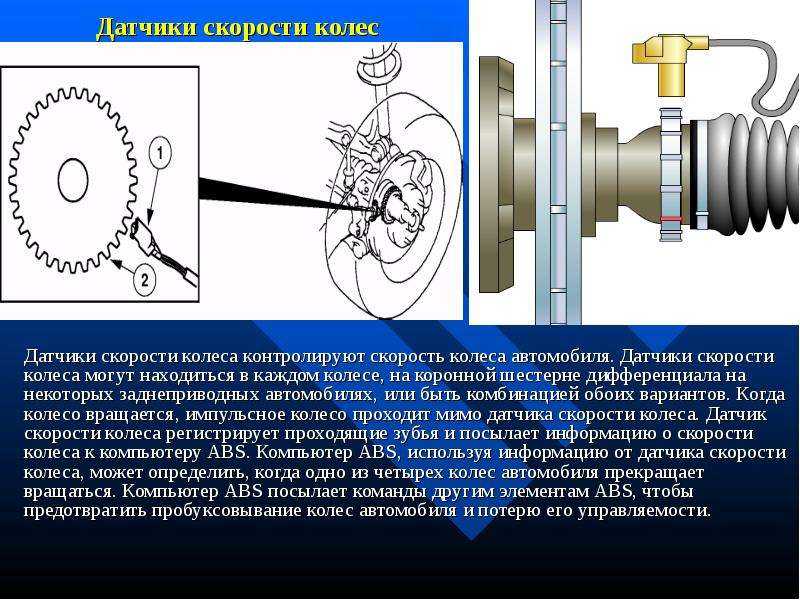

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ КОЛЕСА Расположение датчика скорости вращения колеса на тормозном щите

Расположение датчика скорости вращения переднего колеса

Расположение датчика скорости заднего колеса на моделях с задними барабанными
тормозами

Предупреждение

Датчик скорости задних
колес на моделях с 1992 года составной с кожухом ступицы. При выходе из строя
датчика необходимо заменить его вместе с блоком ступицы.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Вывинтите единственный винт
и снимите датчик.
3. Рассоедините электрический разъем
датчика, расположенный на проводах датчика.
4. Установка производится в последовательности,
обратной снятию.
5. Перед установкой нанесите на
корпус датчика тонкий слой смазки.
6. В заключение проверьте работу
ABS.

ЭЛЕКТРОННОЕ КОНТРОЛЬНОЕ УСТРОЙСТВО (ECU)

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Освободите четыре скобы и снимите нижнюю
отделку панели приборов со стороны водителя.
3. Снимите блок ECU с кронштейна.
4. Освободите фиксаторы, затем отсоедините электрический
разъем и извлеките блок ECU из автомобиля.
5. Установка производится в последовательности,
обратной снятию.
6. Проверьте работу ABS.

РЕЛЕ ABS

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Отвинтите или снимите кронштейн
реле. Кронштейн расположен около верхнего крепления левой стойки передней
подвески.
3. Реле ABS (указано стрелкой)
– самое близкое к гидравлическому блоку. Отсоедините электрический
разъем от реле и снимите реле.
4. Имейте в виду, что реле имеет
собственный плавкий предохранитель. Проверьте этот предохранитель
перед тем, как сделать вывод о том, что реле неисправно.
5. Установка производится в последовательности,
обратной снятию.

ГИДРАВЛИЧЕСКИЙ БЛОК ABS

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Для уменьшения потерь тормозной
жидкости снимите крышку с пополнительного бачка тормозной системы,
закройте горловину бачка полиэтиленом и вновь навинтите крышку. Это
необходимо для того, чтобы крышка герметично закрывала пополнительный
бачок.
3. Отвинтите два винта и снимите
крышку гидравлического блока.
4. Снимите с гидравлического
блока два реле.
5. Освободите фиксатор многоконтактного
разъема, сжимая две половины вместе, и отсоедините многоконтактный
разъем.
6. Отвинтите соединительные гайки
и отсоедините тормозные трубки от гидравлического блока.
7. Закройте концы трубок подходящими
пробками и переместите их в сторону от гидравлического блока, при
этом не деформируйте их.
8. Отвинтите три болта, затем отсоедините
шину заземления и снимите гидравлический блок.
9. Если производится замена гидравлического
блока, снимите со старого блока два реле и установите их на новый
гидравлический блок. Реле, расположенные ближе к гидравлическим соединениям,
управляет электромагнитными клапанами, а второе реле управляет электродвигателем
насоса.
10. Установка производится в последовательности,
обратной снятию с учетом следующих моментов.
11. Затяните все болты требуемым
моментом.
12. Прокачайте гидравлическую систему.

Подушка безопасности – правила безопасности

Система подушки безопасности состоит из датчика удара, газового генератора и самой подушки безопасности. Наполнение подушки безопасности воздухом регулируется электроникой автомобиля.

Как правило, автомобиль оснащен фронтальными и боковыми подушками безопасности, а также ремнями безопасности с регулятором силы натяжения.

В автомобилях с боковыми подушками безопасности запрещено устанавливать на переднем сиденье дополнительное сиденье для детей. Исключение составляют детские сиденья, специально изготовленные для таких типов автомобилей.

Примечание:

При установке таких сидений загорится на несколько секунд свет в салоне автомобиля после включения зажигания.

Внимание:

В целях безопасности запрещается производить какие-либо работы на частях системы подушки безопасности.

При монтаже и демонтаже системы подушки безопасности необходимо соблюдать следующие рекомендации:

Сначала необходимо отсоединить кабель массы («-»), затем кабель полюса («+») и подождать одну минуту.

Внимание:

Перед этим ознакомьтесь с разделом «Монтаж и демонтаж аккумулятора».

  • Изолировать контакты аккумулятора во избежание короткого замыкания.
  • Установить колеса в направлении прямолинейного движения, а руль — в среднее положение.

Примечание:

  • Запрещено устанавливать систему подушки безопасности либо рулевое колесо с другого автомобиля. При замене использовать только новые детали.
  • После незначительного столкновения автомобиля, даже если не сработала подушка безопасности, необходимо обратиться на станцию техобслуживания для проверки всей системы.
  • После срабатывания подушки безопасности ее необходимо заменить новой.
  • Систему подушки безопасности необходимо проверять только на станции техобслуживания. Запрещено производить самостоятельно проверку с помощью контрольной лампы, вольтметра либо омметра.
  • Если компоненты системы безопасности приподнялись более чем на 0,8 мм, их необходимо незамедлительно заменить.
  • Необходимо защищать элементы системы безопасности от попадания прямых солнечных лучей, от воздействия открытого огня, а также от горячих предметов, температура которых превышает +80°С.
  • Следует избегать попадания на компоненты подушки безопасности воды, жира, масла.
  • При проведении работ на подушке безопасности не оставлять систему без присмотра.
  • Элементы системы подушки безопасности запрещено заменять отдельно. Если из строя вышел один из элементов, необходимо заменять полностью весь комплект. Так как система безопасности содержит взрывчатые вещества, то ее элементы необходимо хранить в недоступных местах.
  • При сдаче автомобиля на металлолом необходимо демонтировать систему безопасности. Демонтаж необходимо производить в специализированных мастерских.
  • Между подушкой безопасности и пассажиром не должно быть посторонних предметов.
  • Места, в которых находятся подушки безопасности, запрещено заклеивать.
  • На крючки верхних боковых поручней можно вешать только легкую одежду без вешалок для одежды. В карманах одежды не должно быть никаких предметов.
  • В области средней консоли и систем управления автомобилем находятся подушки безопасности. Во избежание сбоев в работе системы запрещено устанавливать на них предметы с магнитами.
  • Контрольная лампа подушки безопасности на приборной доске загорается при включении зажигания и гаснет через 4 секунды. Если это не так, значит возникли неполадки в системе безопасности.

Относительно боковых подушек безопасности необходимо учесть следующее:

  • Автомобили с боковыми подушками безопасности распознаются по надписи AIRBAG на боковых подлокотниках.
  • На передние сиденья можно надевать только декоративные чехлы, которые не препятствуют раскрытию боковых подушек.
  • При повреждениях боковой обшивки (например, появилась трещина либо прожжено сигаретой) в районе подушки безопасности в целях безопасности необходимо заменить обшивку, чтобы подушка безопасности раскрылась правильно.
  • Запрещено прокалывать иголкой либо другими острыми предметами обшивку в области расположения подушек безопасности.
  • Перед демонтажем системы подушки безопасности необходимо разрядить скопившийся статический заряд. Для этого необходимо прикоснуться к дверному замку либо к кузову автомобиля.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Антиблокировочная система тормозов

Описание систем

ABS

При обнаружении проскальзывания колеса в процессе торможения автомобиля срабатывает антиблокировочная тормозная система ABS. При этом давление в тормозной магистрали для каждого колеса регулируется индивидуально, предотвращая блокирование колес. Для каждого колеса используются отдельные гидравлические магистрали и электромагнитные клапаны. ABS может увеличивать, удерживать или уменьшать гидравлическое давление для каждого колеса, однако давление не может быть увеличено выше значения, подаваемого в процессе торможения от главного тормозного цилиндра.

При активации ABS на педали тормоза ощущается быстрая пульсация. Эта пульсация обусловлена быстрыми изменениями положения отдельных электромагнитных клапанов, срабатывающих для предотвращения блокировки колес. Такая пульсация имеет место только при срабатывании ABS и прекращается, как только восстанавливается нормальное торможение или, когда автомобиль останавливается. Наличие посторонних звуков и пульсации при срабатывании ABS не является неисправностью.

Автомобили, оборудованные ABS, могут быть остановлены путем обычного нажатия на педаль тормоза, при этом работа педали тормоза при обычном торможении ничем не отличается от систем, не оборудованных ABS. Поддержание постоянного усилия на педали тормоза обеспечивает более короткий тормозной путь при сохранении курсовой устойчивости автомобиля. Типичный цикл работы системы ABS заключается в следующем:

Удержание давления

Электронный блок управления тормоза закрывает изолирующий клапан и удерживает стравливающий клапан в закрытом положении для изолирования заблокированного колеса при обнаружении проскальзывания. При этом величина давления остается постоянной, не увеличиваясь и не уменьшаясь.

Снижение давления

Если при удержании давления колесо продолжает проскальзывать, происходит снижение давления в тормозной магистрали. Электронный блок управления тормозами снижает давление в тормозных контурах отдельных колес при обнаружении блокировки колес. Изолирующий клапан закрыт, а стравливающий клапан открывается. Избытки жидкости попадают в аккумулятор до тех пор, пока насос не вернет её в расширительный бачок или главный тормозной цилиндр.

Увеличение давления

После того, как проскальзывание колеса прекратится, давление в тормозной магистрали увеличивается. Электронный блок управления тормозами увеличивает давление в тормозных контурах отдельных колес для уменьшения скорости их вращения. Изолирующий клапан открывается, а стравливающий – закрывается. Повышение давления происходит за счет жидкости, поступающей из главного тормозного цилиндра.

Указания по ремонту антиблокировочной системы

1. Перед ремонтом антиблокировочной системы определить причину неисправности через специальное сканирующее устройство.

2. При выключенном зажигании отсоединить от АКБ провод массы.

3. При обращении с тормозной жидкостью соблюдать действующие положения и указания по технике безопасности.

4. По завершении любых работ, требовавших разгерметизации тормозной системы, необходимо прокачать систему с помощью специального сканирующего устройства.

5. При заключительной пробной поездке добиться хотя бы одного срабатывания системы ABS (должна ощущаться пульсация педали тормоза).

6. При ремонте антиблокировочной системы нужно соблюдать максимальную чистоту. Категорически запрещается использовать нефтепродукты, например, масла, смазки и т.п.

Тюнинг трансмиссии

В первую очередь, специалисты рекомендуют выполнять тюнинг коробки переключения передач. Именно этот узел вызывает больше всего проблем в процессе эксплуатации. Одна из проблем – это маховик сцепления, конструкция которого считается слишком тяжелой для двигателя Opel Astra G. Проблема решается просто – заменой.

Многие задумываются: «Стоит или не стоит менять маховик?» С одной стороны, благодаря его работе обороты двигателя не падают даже в случае резкого переключения передачи. С другой стороны, маховик, установленный на Опель Астра G, больше подходит усовершенствованным типам двигателей, которые уже подверглись каким-либо модернизациям.

Как правило, многие автовладельцы изменяют силовые возможности мотора различными способами. Кто-то решается установить турбонаддув, а некоторые предпочитают чип тюнинг, который заключается в перепрошивке ЭБУ двигателем. Данные мероприятия направлены на увеличение мощностных показателей двигателя, а также на снижение расхода топлива.

После того, как элемент будет найден, можно приступить к тюнингу. Выполнить замену можно и своими руками при наличии определенных знаний и навыков. В любом случае, при возникновении каких-либо трудностей можно посмотреть фото или видео процесса. Комплекс мероприятий выглядит следующим образом:

Сначала потребуется демонтировать КПП. Прежде всего, необходимо снять аккумулятор, затем воздушный фильтр, трос сцепления и стартер. Далее нужно вывернуть болты крепления, которые фиксируют платформу КПП на двигателе, и отключить контакт датчика скорости.
Следующий этап подразумевает подъем автомобиля и откручивание гайки привода. Также потребуется выполнить демонтаж картера сцепления.
Третий шаг – отсоединение коробки переключения передач от двигателя

Чтобы работа была выполнена успешно, необходимо выполнять демонтаж осторожно, стараясь не повредить поддон.

Окончательным действием станет замена маховика и обратная сборка конструкции. Благодаря замене столь значительной детали можно будет модернизировать работу трансмиссии и, возможно, снизить расход топлива.

11.21.1. Замена компонентов антиблокировочной системы тормозов (ABS)

Основные элементы антиблокировочной системы тормозов

1 – датчики скорости вращения
передних колес,
2 – датчики скорости вращения
задних колес,
3 – главный тормозной цилиндр,
4 – вакуумный усилитель тормозов,
5 – гидравлический блок,
6 – электронное контрольное устройство,
7 – регулятор давления,
8 – диагностический разъем

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ КОЛЕСА Расположение датчика скорости вращения колеса на тормозном щите

Расположение датчика скорости вращения переднего колеса

Расположение датчика скорости заднего колеса на моделях с задними барабанными
тормозами

Предупреждение

Датчик скорости задних
колес на моделях с 1992 года составной с кожухом ступицы. При выходе из строя
датчика необходимо заменить его вместе с блоком ступицы.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Вывинтите единственный винт
и снимите датчик.
3. Рассоедините электрический разъем
датчика, расположенный на проводах датчика.
4. Установка производится в последовательности,
обратной снятию.
5. Перед установкой нанесите на
корпус датчика тонкий слой смазки.
6. В заключение проверьте работу
ABS.

ЭЛЕКТРОННОЕ КОНТРОЛЬНОЕ УСТРОЙСТВО (ECU)

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Освободите четыре скобы и снимите нижнюю
отделку панели приборов со стороны водителя.
3. Снимите блок ECU с кронштейна.
4. Освободите фиксаторы, затем отсоедините электрический
разъем и извлеките блок ECU из автомобиля.
5. Установка производится в последовательности,
обратной снятию.
6. Проверьте работу ABS.

РЕЛЕ ABS

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Отвинтите или снимите кронштейн
реле. Кронштейн расположен около верхнего крепления левой стойки передней
подвески.
3. Реле ABS (указано стрелкой)
– самое близкое к гидравлическому блоку. Отсоедините электрический
разъем от реле и снимите реле.
4. Имейте в виду, что реле имеет
собственный плавкий предохранитель. Проверьте этот предохранитель
перед тем, как сделать вывод о том, что реле неисправно.
5. Установка производится в последовательности,
обратной снятию.

ГИДРАВЛИЧЕСКИЙ БЛОК ABS

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Для уменьшения потерь тормозной
жидкости снимите крышку с пополнительного бачка тормозной системы,
закройте горловину бачка полиэтиленом и вновь навинтите крышку. Это
необходимо для того, чтобы крышка герметично закрывала пополнительный
бачок.
3. Отвинтите два винта и снимите
крышку гидравлического блока.
4. Снимите с гидравлического
блока два реле.
5. Освободите фиксатор многоконтактного
разъема, сжимая две половины вместе, и отсоедините многоконтактный
разъем.
6. Отвинтите соединительные гайки
и отсоедините тормозные трубки от гидравлического блока.
7. Закройте концы трубок подходящими
пробками и переместите их в сторону от гидравлического блока, при
этом не деформируйте их.
8. Отвинтите три болта, затем отсоедините
шину заземления и снимите гидравлический блок.
9. Если производится замена гидравлического
блока, снимите со старого блока два реле и установите их на новый
гидравлический блок. Реле, расположенные ближе к гидравлическим соединениям,
управляет электромагнитными клапанами, а второе реле управляет электродвигателем
насоса.
10. Установка производится в последовательности,
обратной снятию с учетом следующих моментов.
11. Затяните все болты требуемым
моментом.
12. Прокачайте гидравлическую систему.

Последовательность работ по самостоятельной замене изитроника на механику.

Внимание, в статье описана самая простая переделка. В ходе переделки, мы оставим труп изитроника и будем использовать его сцепление

Это позволяет нам не снимать коробку переключения передач, не прошивать двигатель и не переделывать проводку.

Все работы займут 1-2 дня с перекурами.

Шаг 1 — Снимаем аккумулятор.

Это необходимо для того, чтобы не спалить машину в процессе выполнения работ, да и без его снятия, нам не подлезть к изитронику…..

Шаг 2 — Устанавливаем главный цилиндр сцепления.

Отрезаем заглушку от бачка на главном тормозном цилиндре.

Откручиваем заглушку на моторном щите и устанавливаем на место главный цилиндр сцепления.

Устанавливаем педаль сцепления.

Все это ставится болт он.

Шаг 3 — устанавливаем рычаг переключения передач.

Снимаем джойстик изитроника и отцепляем его ждут проводов.

Меняем резиновую заглушку в моторном щите на пыльник от МКПП. Так как я перекуп и не ставил цели сделать по уму, я просто разрезал резиновую заглушку крест накрест и силком протолкнул тягу переключения передач. Сделал я это, чтобы сэкономить на пыльнике, не деньги, время, просто пыльник надо было долго ждать, а на разборке его не было.

При помощи паяльника или ножа вырезаем в тоннеле КПП отверстие под кулису МКПП. Ничего сложного в этом нет т.к. по форме штамповки пластика все понятно.

Устанавливаем на место кулису и тягу переключения передач.

Тоннель пока не собираемся, так как необходимо ещё настроить кулису.

Шаг 4 — меняем механизм переключения передач от изитроника на крышку от механики.

Отцепляем разъемы управления двигателями выбора передач. И ответим провода в сторону.

Сам механизм выбора передач держится на 4х болтах.

Откручиваем их и аккуратно выводим механизм. Он, как правило в грязи, а при извлечении эта грязь так и норовит упасть в коробку….

Если вам повезет, прокладку получится оставить старую, собственно я так и сделал, но поставил на герметик.

Меняем механизм выбора передач на механизм от МКПП.

Болты от механизма изитроника очень длинные. Используйте болты от механики!

Шаг 5 — устанавливаем вертолеты (тяги переключения передач)

Это самый сложный момент во всей работе.

Я ставил правое крепление без ямы и домкратов, на ощупь сверху.

Левое крепление ставится довольно удобно.

Шаг 6 — настраиваем кулису.

Делается это очень просто. Шестигранником или шилом/сверлом фиксируем рычаг переключения передач в положении между 1-2 передачами и аналогичным образом фиксируем механизм выбора передач на коробке(нажимаем кнопку).

После этого затягиваем болт на тяге переключения передач.

Шаг 6 — монтируем гидропривод сцепления.

Я изготовил гидропривод сам. Рулеткой отмерил по месту 2 медных трубки и развальцевал. На каждой трубке с одной стороны стоял опелевский штуцер, а с другой вазовский. Шланг взял от ваз 2110.

Вышло у меня примерно вот так:

Гидропривод крепким стяжками, а где есть штатные крепления, используем их.

Прокачиваем с помощником. И обязательно проверяем течи.

На этом переделка механической части закончена.

Шаг 7 — переделываем электрику.

Электрику необходимо переделать, так как при любой ошибке по изитроника, запуск двигателя штатным стартером невозможен.

Само реле управляется минусом! Плюс на нем есть постоянно.

Возможны два варианта переделки — использование штатного замка зажигания для запуска двигателя или установка кнопки стартера. Второй вариант реализовать гораздо проще.
