Устройство моновпрыска: особенности
Как уже было сказано, моноинжектор уже не является карбюратором, при этом сильно отличается от современного инжектора с распределенным впрыском. Особенностью данного решения является то, что в его основе лежит всего одна инжекторная форсунка, которая осуществляет впрыск топлива. Если сравнивать моновпрыск с карбюраторами, преимущества очевидны, так как моноинжектор обеспечивал простоту запуска двигателя, снижался расход топлива, отпадала необходимость гибкой настройки, чего нельзя сказать о карбюраторной дозирующей системе. Водители с моновпрыском отмечали лучшую отдачу от мотора при одновременной экономии топлива.
Указанная форсунка установлена над дроссельной заслонкой, а распыляемое топливо попадает прямо в отверстие, которое присутствует между корпусом и заслонкой. Параллельно впрыск горючего через форсунку дополнительно синхронизируется с зажиганием (импульс зажигания). В устройстве также использованы различные датчики, которые помогают оптимизировать впрыск применительно к разным режимам работы ДВС для получения необходимого состава топливно-воздушной смеси. Распределение горючего по цилиндрам мотора происходит во впуске.
Стоит добавить, что определенные преимущества моновпрыска позволяли решению выгодно отличаться от карбюратора на начальном этапе, при этом дальнейшее развитие инжекторных систем питания двигателя привело к быстрому отказу от моноинжекторного впрыска и его замене на распределенный впрыск. Это одна из главных причин, по которым моноинжектор встречается реже, так как в свое время система просто не успела получить действительно широкого и массового распространения. Значительным минусом решения также справедливо считается низкая ремонтопригодность и дороговизна отдельных запчастей. Еще система моновпрыска не обеспечивала должного соответствия постоянно изменяющимся экологическим стандартам, в результате чего была вскоре заменена на более совершенные решения.
Особенности принципа действия моновпрыска
Бензин подается в камеру сгорания между корпусом мотора и дроссельной заслонкой. Для обеспечения хороших эксплуатационных характеристик зажигание и моновпрыск работают слаженно. Это стало возможным благодаря управлению всеми процессами с единого контроллера.
На режим работы топливной системы влияют такие факторы:
- частота вращения коленчатого вала;
- соотношение компонентов бензовоздушной смеси;
- положение дросселя;
- давление бензина в топливной магистрали.
Управление моновпрыском имеет множество отрицательных обратных связей, идущих от датчиков. Вся информация, получаемая ЭБУ, служит для уменьшения выбросов вредных веществ и улучшения динамических показателей автомобиля. На технически исправной машине с моновпрыском выхлоп полностью соответствует современным требованиям экологичности.
Признаки неисправности
Среди основных признаков проблем можно выделить:
- Отсутствие какой-либо реакции на акселератор после запуска ДВС автомобиля;
- Провалы, потеря приемистости в процессе движения;
- Плавающие холостые обороты;
- Резкие скачки оборотов при плавном нажатии на акселератор;
- Слишком высокие обороты в режиме холостого хода.
В устройстве имеются подвижные электрические контакты, а также токопроводящие дорожки – эти элементы подвергаются износу в процессе эксплуатации. В работе мотора можно наблюдать провалы при наборе оборотов, нестабильный холостой ход.
Если в узле имеется неисправность, то водитель может это увидеть по сигнальной лампе на приборной панели. ЭБУ в такой ситуации переведет двигатель в резервный режим работы.
В таком режиме можно наблюдать медленный набор оборотов, даже если нажать на акселератор резко. Кроме того, может существенно вырасти расход топлива автомобиля.
Если в узле выходят из строя сразу два датчика, ЭБУ переведет работу ДВС в аварийный режим – водитель не сможет влиять на работу мотора, обороты при любых условиях будут немного выше оборотов ХХ.
Неисправности системы впрыска
К основным неисправностям наиболее часто встречаемым на автомобилях с моновпрыском относя:
- проблемы с форсункой, ее засорение или износ;
- неправильная работа электроники.
Причинами, вызывающими неисправность, могут быть:
- естественный износ элементов топливной системы;
- заводской дефект, который может проявится как сразу, так и через определенный промежуток времени;
- неблагоприятные условия эксплуатации, например, заправка некачественным бензином, в лучшем случае вызовет засорение форсунки;
- сбоящий регулятор;
- спортивный стиль вождения, вызывающий критические нагрузки на двигатель и впрыск в частности.
Многие автовладельцы при отсутствии возможности воспользоваться персональным компьютером, действуют по принципу «проверю внешним осмотром». Производить любые манипуляции с моновпрыском можно только при уверенности в работоспособности всех остальных систем авто. Некоторые поломки, например, если датчики имеют окислившиеся контакты, можно определить при визуальном осмотре. Окисления и загрязнения чистим без чрезмерных усилий.
Ремонт
Если с педалью появились какие либо проблемы, тогда поможет только полная замена узла. Но прежде чем что-то менять, стоит выявить причину неисправности. Для этого можно воспользоваться проверкой с мультиметром.
Можно разъединить датчики и колодку, демонтировать педаль. Проверяют сопротивление – при нажатии на газ оно должно медленно меняться. Скачки показателей говорят о неисправностях.
Но иногда ремонт возможен – например, повреждена проводка. При обнаружения дефекта с проводкой можно использовать следующую схему.
- Освобождают ось, на которой закреплена шестеренка.
- Снимают жгут проводов.
- Затем отпаивают провода.
- Освобождают скобу и вытягивают кабель.
Далее меняют провода и распаивают их соответственно разъему под педалью.
Источник
Регулировка
Процесс регулировки на разных моделях авто может различаться, так как разные производители используют механизмы разной конструкции. Но для настройки можно применять одинаковый принцип. Что касается конкретной модели, то лучше заранее найти информацию по нему.
Для начала регулировки первым делом необходимо демонтировать педаль с удерживающего кронштейна. Далее ослабляют винты, крепящие крышку. Одни винт удерживает крышку в определенном положении – его следует выкрутить полностью. Крышку поворачивают в сторону по часовой стрелке до конца, затем снова затягивают винты.
Данная регулировка позволит сократить время реакции педали. Некоторые автовладельцы отмечают что после таких регулировок скорость срабатывания можно даже сравнивать с механической педалью. Регулировка позволяет улучшить работу мотора, улучшить начало движения с места.
В тех случаях, когда нужна педаль с низкой чувствительностью, необходимо вращать крышку в обратную сторону – против часовой стрелки. Машина начинает реагировать на нажатия не так быстро.
Иногда можно встретить и вредные советы по регулировке –водители советуют подкладывать прокладки под рычаг. Это неверный подход. Иногда подкладки попадают под контактные площадки в потенциометре, а машина в результате может потерять управление.
Как отрегулировать моник Опель Астра Ф?
Двигатель бензин, 1.4, Опель, 1993, как отрегулировать моновпрыск? Обороты повышенные. Датчик холостого хода новый менял рабочий. Датчик дроссельной заслонки рабочий. Обороты повышенные и топливо жрет больше чем нужно. Топливо в масло не идёт, уровень не меняется, щуп не пахнет. Лямбду проверяли, рабочий вроде. В чем дело?
Вот в таком случае надо в руки деталь взять, чтоб увидеть, что и как.
Если вы обо всех проделанных работах написали, тогда остаётся думать на неисправный ДТОЖ (допустим он подаёт сигнал о низкой температуре двигателя и потому обороты постоянно прогревочные (повышенные). Собственно, из-за этого и повышенный расход топлива (смесь подаётся обогащённая).
Пример: Пусть ДТОЖ имеет сопротивление
200 Ом, что соотв
90гр. А теперь представь, что за счет окисления/отваливания переходных контактов, переламывания жилок сопротивление проводки стало
100 Ом. Итого суммарное сопротивление измеряемое мозгами 300 Ом, что соотв
70гр. В результате двигатель прогрет, а мозги считают его не догретым и работают по программе прогрева с обогащением.
По датчику кислорода (лябда-зонд) надо быть более уверенным. Потому что при неисправном, может быть расход топлива повышен.
И ещё, про повышенные обороты: случаем тросик «газа» не перетянут?
Вы пишете об одном проводе, а на лямбда-зонд должно приходить 2 провода.
Двухточечный измеряет уровень кислорода в выхлопе двигателя и атмосфере при помощи электродов, на которых в зависимости от уровня кислорода меняется разность потенциалов. Сигнал снимается блоком управления двигателя, после чего автоматически корректируется подача топлива в цилиндры форсунками.
На других моделях двигателей бывают и другие кислородные датчики (там и проводов подходит больше): Широкополосный состоит их закачивающего и двухточечного элемента. На его электродах поддерживается постоянное напряжение 450 мВ корректировкой силы тока закачивания. Уменьшение содержания кислорода в выхлопе приводит к повышению напряжения на электродах. Блок управления после получения сигнала создает необходимый ток на закачивающем элементе для закачки или откачки воздуха, чтобы привести к нормативному напряжению. Так, при чрезмерно обогащенной топливно-воздушной смеси БУ посылает команду закачать дополнительную порцию воздуха, а при обедненной смеси воздействует на систему впрыска.
Источник
Opel Astra › Logbook › Чистка электронной педали акселератора
Всем привет!На этих выходных решил почистить электронную педаль акселератора, где то в просторах интернета видел что это можно сделать не прибегая к каким то сверхъестественным силам и что по поверию машина просто огонь после этих манипуляций. Выскажу свое впечатление чуть позже, но сначала хочу рассказать как это сделать.Что понадобиться для работы:— головка на 10;— удлинитель (см.20-30 в идеале);— вороток;— крестовая отвертка;— спирт;— ветошь, ватный диск.Приступаем:1. Откручиваем 3 гайки (2 сверху, 1 снизу)
2. Снимаем фишку (тянем коричневый фиксатор и отсоединяем) и педалька у вас в руках
3. Протираем ее, чтоб приятно было бы держать ее в руках и откручиваем 5 винтов крестовой отверткой
4. Чистим дорожки
5. И поджимаем усики (чуток, чтоб плотнее прижимались к дорожкам)
6. Собираем все обратно и ставим.
Теперь как и обещал мои впечатления:— я вас разочарую, ракетой машина не стала (и этого не должно было произойти) + плавающие обороты остались, но плавность хода стала получше по-моему, при переключении 1-2 — рывки стали чуток меньше, но в целом что-то изменилось, стало поинтересней либо в это хочется верить.Всем удачи на дорогах.
Источник
Opel Astra z18xer, мкпп › Logbook › Регулировка педали газа
ВНИМАНИЕ!Данный метод подходит только в случае если имеется свободный ход педали — в диапазоне первого см. хода (примерно) педали, а двигатель не реагирует (не видит нажатия).Данная регулировка не меняет чувствительности педали, не прибавляет мощности итд
Это все равно, что подложить упор под педаль на величину этого «провала». Решается чисто механическая задача.Если ваша педаль реагирует сразу, но вяло, ватно итд итп, то вам это НЕ ПОМОЖЕТ!Не тратьте силы и время!Всех мучает свободный ход педали газа в самом начале, что доставляет дискомфорт. Вариантов решения этой проблемы несколько: «усилители сигнала», перепрошивка (не очень решает эту проблему — причина механическая, а не програмная), регулировка педали, что самое простое и абсолютно бесплатно.Любой серийный автомобиль — усредненный товар. Моторов много, прошивок много, а педаль одна, вот и ставят в усредненное «нулевое»положение, но допускают регулировку, что и надо сделать.Если провести аналогию с карбюраторным мотором или с тросиковым приводом заслонки, то мы «натягиваем этот самый тросик»Этот самый метод использовал irmscherv. www.drive2.ru/l/7641642/1. Снимаем педаль — три гайки на 10.2. Снимаем разъем.3. Смотрим на положение винтов
4. Откручиваем винт и убираем в сторону, который закрашен черной краской, стоит в «колодце» и ослабляем остальные.
5. Видим, что крышка свободно двигается.6. Сдвигаем против часовой стрелки на необходимое расстояние, затягиваем винты и после достижения необходимого результата закручиваем винт, с черной краской.
Источник
Устройство и принцип работы электронной педали газа
Чтобы понимать, как это устроено и функционирует, нужно примерно понимать общую схему механического аналога. Функции этих систем схожи, однако самым простым узлом можно считать только традиционный привод.
Педаль «газа» — это орган управления дросселем и его заслонкой. Функция дросселя – регуляция количества воздуха. Чем больше воздуха, с тем большими оборотами будет вращаться коленчатый вал двигателя. Педаль через тросиковый привод либо через рычаги соединяется с приводом дросселя. Все это значительно снижает усилие, необходимое для нажатия на газ.
Принцип действия электронного узла сложнее, но таким образом процесс управления оборотами стал легче. Электронный акселератор используется только на моторах с инжекторной системой питания. Устройство ее – полностью электронное. В основе лежат электронные модули, преобразующие электрические сигналы.

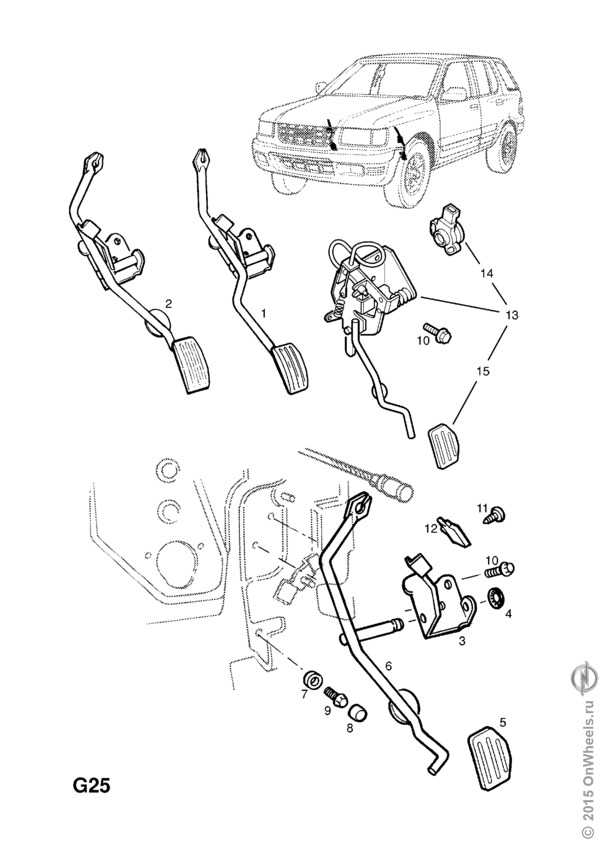

Конструктивно узел представляет собой рычаг из пластика и крепежный кронштейн – внутри кронштейна имеются два датчика. Все эти элементы составляют цельную неразборную конструкцию.
В качестве датчиков используются потенциометры. Подвижный контакт которых находится в жесткой связи с осью рычага пластиковой педали.
Когда водитель нажимает на акселератор, электроника отправляет блоку, отвечающему за преобразование сигналов, данные об положении рычага. На следующем шаге сигнал усиливается и дроссель открывается в соответствии с настройкам автомобиля.
Если рассмотреть классическую схему, то ось педали совмещается с ползунком потенциометра. Переменный резистор изготовлен на печатной плате по технологии напыления. При нажатии на акселератор ползунки потенциометра двигаются по напыленной поверхности, меняя сопротивление в цепи.
В новых моделях авто применяют два потенциометра. Данный подход увеличивает надежность и точность управления. При поломке одного резистора система будет использовать показания второго.
Недостатки использования одной форсунки
Отсутствие на сегодняшний день серийного производства моновпрыска связано с рядом недостатков, не позволившим выйти ему победителем в конкурентной борьбе. Основными из минусов рассматриваемой системы являются:
- высокая стоимость комплектующих, особенно на фоне карбюраторной системы питания;
- низкая ремонтопригодность, связанная как с конструктивными особенностями узлов, так и с малым количеством специалистов, способных выполнить ремонт моновпрыска;
- сильно плавают обороты при любых отклонениях в качестве топлива;
- невозможность завести автомобиль при разряженном аккумуляторе, так как система моновпрыска управляется электронным контроллером;
- диагностика, ремонт и настройка моновпрыска очень сильно затруднены в гаражных условиях, так как требуют специального оборудования.
Если автомобиль не заводится то при карбюраторной системе питания автовладелец проверит не переливает ли топливо и может запустить мотор. В случае с моновпрыском о том, как отрегулировать топливоподачу знают только единицы, поэтому проверить работоспособность системы для большинства становится непостижимой задачей. Усложнение электросхемы сделало невозможным прозвонку ее мультиметром, теперь выявить неисправность можно только подключением диагностического сканера.
Советы по настройке
Настройка моновпрыска наиболее часто требуется когда плавают обороты мотора. Наблюдаться это может как на холостом ходу так и во время движения. Наиболее сильно заметно сбои в работе двигателя при переключении передач. Все эти симптомы говорят, что регулировка моновпрыска потребуется в ближайшее время.
Описание последовательности действий:
- Мультиметром проверить сопротивление датчика температуры всасываемого воздуха и сверить с табличными значениями;
По завершению регулировки требуется завести автомобиль. Пробная поездка должна показать отсутствие плавающих оборотов. В противном случае необходимо дополнительно проверить сопутствующие системы.
Поддержание моновпрыска в исправном состоянии возможно только при качественной диагностике
Необходимо обращать внимание на любые изменения в поведении автомобиля. Чем раньше будет замечена неисправность, тем дешевле обойдется ее устранение
Необходимо регулярно уделять внимание впрыску.
