Opel Vectra: Регулировка троса сцепления
Предупреждение В 1989 году часть автомобилей были изготовлены с высотой установки педали тормоза на 15 мм выше педали сцепления. Нормальная установка педали тормоза на 4 мм ниже педали сцепления. При необходимости отрегулируйте высоту установки педали тормоза, для чего измените длину толкателя вакуумного усилителя тормозов, вращая вилку на толкателе.
1. При замене сцепления или троса сцепления необходимо произвести начальную регулировку троса сцепления.

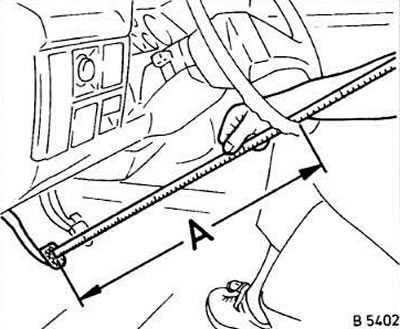

2. Используя рулетку, измерьте расстояние от центра резиновой накладки педали сцепления до рулевого колеса в исходном положении педали сцепления и запишите измеренное значение. Нажмите педаль сцепления до упора и проведите аналогичное измерение.
3. Определите ход педали сцепления, для чего вычтите первое измерение из второго.
Ход педали сцепления должен соответствовать техническим требованиям. В противном случае отрегулируйте длину троса сцепления следующим образом.
4. В моторном отсеке снимите скобу, крепящую резьбовой наконечник троса сцепления к отжимному рычагу и вращая регулятор, отрегулируйте трос сцепления. Вращение регулятора по часовой стрелке увеличивает ход педали, а против часовой стрелки – уменьшает его. Произведите повторное измерение хода педали и установите скобу, фиксирующую резьбовой наконечник троса сцепления.
5. Если сцепление эксплуатируется длительное время, возможно, регулировка троса сцепления не даст результата. Это свидетельствует об износе фрикционных накладок диска сцепления и необходимости замены диска сцепления. Имейте в виду, что правильно отрегулированная педаль сцепления должна устанавливаться чуть выше педали тормоза. Если педаль сцепления и педаль тормоза установлены на одной высоте, это свидетельствует о необходимости регулировки троса сцепления. Педаль сцепления не имеет свободного хода.
Источник
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Сцепление
- Втулка подшипника
- Выжимной рычаг
- Трос сцепления
- Стопорный палец
- Гайка
- Шайба
- Кронштейн педали выключения сцепления
- Вал педали
- Возвратная пружина
- Педаль выключения сцепления
- Стопорный фиксатор
- Регулировочная гайка
- Крышка
- Болт крепления
- Втулка подшипника
- Вилка выключения сцепления
- Болт крепления
- Уплотнительное кольцо
- Резиновое уплотнительное кольцо
- Направляющая упорного подшипника
- Упорный подшипник
- Прижимная пластина
- Ведомый диск сцепления
- Болт крепления
- Соединительный болт
Снятие
Внимание — При каждом снятии коробки передач с автомобиля необходимо заменять концентрический выжимной цилиндр новым. Перевести концентрический выжимной цилиндр сцепления в исходное положение для снятия коробки передач с автомобиля
Пыль на рабочих поверхностях диска сцепления может повредить уплотнения выжимного цилиндра, что в свою очередь повлечет за собой утечки рабочей жидкости гидропривода сцепления. — Не допускать попадания смазочных материалов на поверхности диска сцепления, поверхности нажимного диска и маховика. — При установке следить за тем, чтобы смазка, которая наносится на шлицы первичного вала коробки передач, не попала на поверхность диска сцепления. — Не использовать для очистки диска сцепления растворители.
1. Снять крышку коробки передач. После чего извлечь стопорное кольцо ведущего вала КП и немного вытянуть вал из коробки, чтобы извлечь его из ведомого диска сцепления.
2. Отвернуть болты крепления нажимного диска сцепления.
3. Снять нажимной и рабочий диски сцепления.
Внимание Не ронять диск сцепления
Установка
1. Очистить шлицы диска сцепления и первичного вала коробки передач для удаления смазки и продуктов износа.
2. Нанести рекомендуемую смазку на шлицы диска сцепления и первичного вала коробки передач.
Внимание Необходимо обязательное нанесение смазки на указанные поверхности, в противном случае возможны шумная работа, неполное выключение или повреждение сцепления. Чрезмерное количество смазки может привести к пробуксовке сцепления или рывкам сцепления при трогании автомобиля
Попадание смазки на уплотнения концентрического выжимного диска может привести к образованию утечек рабочей жидкости гидропривода сцепления. Необходимо удалять любые излишки смазки.
3. Установить диск сцепления, используя подходящее приспособление для центрирования диска.
4. Установить нажимной диск сцепления. Наживить болты крепления нажимного диска сцепления.
5. Равномерно затянуть болты крепления нажимного диска сцепления в два этапа установленными моментами затяжки в указанной на рисунке последовательности.
6. Установить коробку передач в сборе на автомобиль.
Проверка после снятия
1. Измерить люфт диска сцепления на шлицах первичного вала. Если полученное значение превышает установленную норму, заменить диск сцепления новым.
2. Измерить осевое биение диска сцепления на указанном в спецификациях диаметре. Если полученное значение превышает установленную норму, заменить диск сцепления новым.
3. Измерить глубину «А» заклепок относительно рабочей поверхности диска, используя глубиномер штангенциркуля. Если полученное значение превышает допустимую величину износа, заменить диск сцепления новым.
Проверка после установки
На установленном на автомобиле нажимном диске сцепления проверить высоту выступания лепестков диафрагменной пружины. Если высота выступания лепестков или разница между лепестками по высоте выступания превышают установленную норму, отрегулировать высоту выступания лепестков, используя специальное приспособление (А).
Проверить упорное кольцо нажимного диска сцепления на предмет износа или разрушения. При обнаружении дефектов заменить нажимной диск сцепления новым.
Примечание — Изношенное упорное кольцо издает бьющиеся звуки (словно стук молотка по заклепке). — Разрушенное упорное кольцо издает клацающий звук вследствие тряски нажимного диска сцепления. — При обнаружении следов подгорания или обесцвечивания контактной поверхности нажимного диска сцепления необходимо обработать поверхность наждачной бумагой. Если поверхность повреждена или деформирована, заменить выжимной диск сцепления в сборе новым.
