Передний тормозной диск и тормозные колодки

Внимание: Тормозные колодки ВСЕГДА заменять комплектом – 4 шт. (по две на каждую сторону)

Примечание: Ниже описаны снятие и установка тормозного диска и тормозных колодок с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

Снятие

1. Вначале проверяем уровень тормозной жидкости в бачке главного тормозного цилиндра. Если он находится на отметке «MAX» или приближается к ней, откачиваем из бачка часть жидкости. В противном случае она польется через край при установке новых колодок.

2. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

3. Отворачиваем колесные болты и снимаем переднее колесо.

4. При помощи отвертки поддеваем и затем извлекаем удерживающую пружину тормозной колодки из тормозного суппорта.

5. В зависимости от того, с какой стороны меняем тормозной диск и колодки, поворачиваем рулевое колесо до упора вправо или влево. В нашем случае — вправо. Также щеткой по металлу очищаем тормозной механизм от пыли и грязи.

6. Поддеваем отверткой и снимаем резиновые защитные колпачки двух направляющих пальцев тормозного суппорта.

7. Ключом с шестигранником на 7 отворачиваем два направляющих пальца тормозного суппорта.

8. Далее слегка прижимаем тормозные колодки к диску, для этого перемещаем поршень колесного цилиндра внутрь цилиндра: вставляем через отверстие в суппорте отвертку с широким лезвием между тормозной колодкой и диском и опираясь ею на суппорт, сдвигаем ее, утапливая тем самым поршень в цилиндр.

Примечание: При вдавливании поршня следим за уровнем тормозной жидкости в бачке, перетекающая через край жидкость может повредить лакокрасочное покрытие.

Замена тормозных колодок ручного тормоза Opel Vectra B

Общие сведения

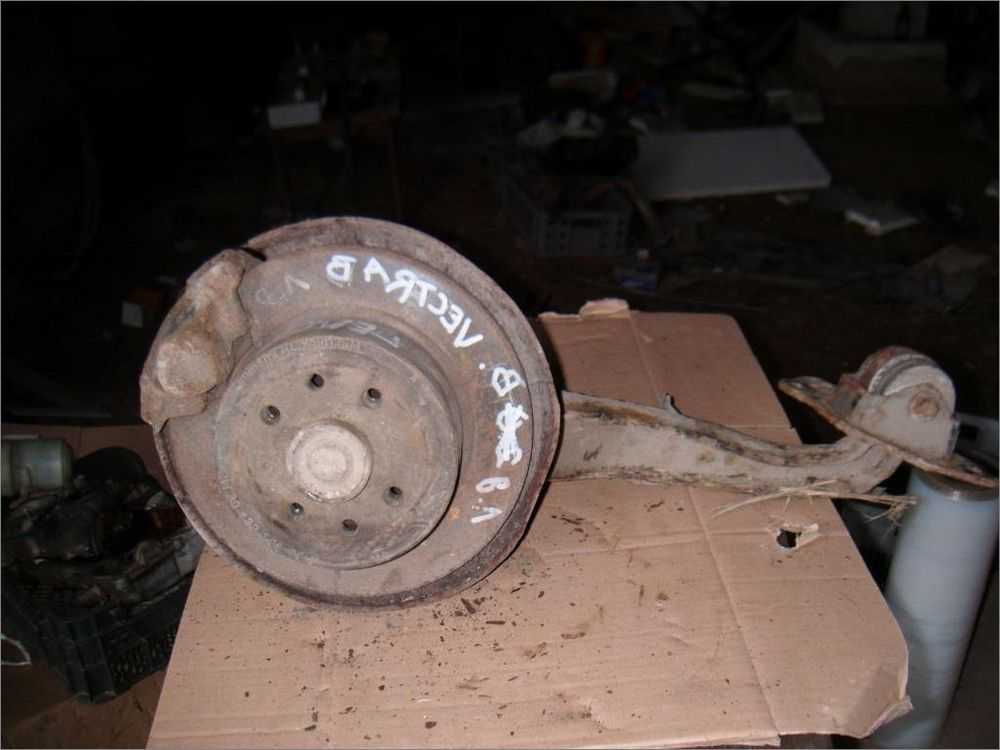

На моделях с задними тормозными дисками ручной тормоз работает независимо от гидравлической тормозной системы. При этом используются тормозные колодки барабанного типа, а в качестве тормозного барабана используется внутренняя часть тормозного диска.

Расположение фиксатора тормозной колодки ручного тормоза

Детали рычага ручного тормоза

Рычаг ручного тормоза в сборе

Общие сведения

1. Снимите тормозной диск.
2. Очистите пыль и грязь с опорной пластины и тормозных колодок.
	3. Используя плоскогубцы, снимите тарелку пружины фиксации тормозной колодки, нажимая тарелку и поворачивая ее на 90°.
	4. Снимите пружину и извлеките штифт фиксатора.
	5. Отметьте расположение всех деталей ручного тормоза и снимите регулировочную планку с верхней части тормозных колодок.
	6. Используя плоскогубцы, снимите верхнюю возвратную пружину с тормозных колодок.
	7. Снимите нижнюю возвратную пружину.
	8. Снимите тормозные колодки.
	9. Используя отвертку, отсоедините трос ручного тормоза от специальной скобы.
	10. Отсоедините возвратную пружину от опорной пластины и снимите рычаг.
	11. Тормозные колодки ручного тормоза могут быть установлены в последовательности, обратной снятию. Однако наиболее удобно установить колодки ручного тормоза после снятия задней ступицы. При этом необходимо временно закрепить опорную пластину двумя болтами.
	12. Соберите рычаг ручного тормоза, нанося смазочный материал на контактные поверхности. Затем установите рычаг к опорной пластине, вставляя его через окно с резиновым уплотнением.
	13. Установите трос ручного тормоза на рычаг.
	14. Установите трос ручного тормоза на скобу крепления.
	15. Используя плоскогубцы, зажмите скобу крепления.
	16. Затем установите возвратную пружину.
	17. Нанесите тонкий слой высокотемпературной смазки на места контакта тормозных колодок с тормозным щитом.
	18. Установите переднюю колодку.
	19. Установите пружину и тарелку фиксации тормозной колодки.
	20. Закрепите пружину и тарелку пружины.
	21. Установите заднюю тормозную колодку и установите нижнюю возвратную пружину.
	22. Установите тормозную колодку на нижней опорной пластине.
	23. Установите пружину и тарелку пружины крепления тормозной колодки к тормозному щиту.
	24. Установите регулировочную планку между верхними концами тормозных колодок.
	25. Установите верхнюю возвратную пружину.
	26. Установите заднюю ступицу.
	27. Временно установите тормозной диск на тормозные колодки. Используя отвертку, поверните гайку регулятора настолько, чтобы можно было снять тормозной диск без заклинивания.
28. Установите тормозной диск.
29. Отрегулируйте ручной тормоз.
30. Установите колеса и опустите автомобиль.

Видео про «Замена тормозных колодок ручного тормоза» для Opel Vectra B

Замена задних тормозных колодок Opel vectra B

Омега Б замена колодок ручника с сюрпризом.

замена задних тормозных дисков и колодок opel vectra b 2001 год 1.6 16 клап

Скачивание книги

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Замена задних тормозных колодок на барабанных тормозах Opel Vectra B

Общие сведенияПредупреждение

Обязательно производите замену всех колодок на одной оси автомобиля, даже если границы износа достигла одна колодка. Если колодки будут устанавливаться повторно, перед снятием промаркируйте их.

Общие сведения

1. Снимите тормозной барабан.

Соблюдая осторожность и меры безопасности, очистите все следы тормозной пыли с тормозного барабана, тормозного щита и колодок.

3. Измерьте толщину накладок тормозных колодок в нескольких точках

Если хоть одна колодка изношена в любом месте до минимальной толщины, замените все четыре тормозные колодки.

4. Отметьте установочное положение всех элементов заднего тормоза.

5. Используя плоскогубцы, отсоедините верхнюю возвратную пружину тормозных колодок.

6. Отсоедините фиксирующую пружину рычага передней колодки и снимите фиксирующую пружину, рычаг и возвратную пружину с тормозной колодки, отмечая их расположение.

7. Снимите по очереди верхние концы тормозных колодок и извлеките регулировочную планку.

8. Используя плоскогубцы, снимите тарелку пружины фиксации колодки, нажимая тарелку и поворачивая ее на 90°.

9. Снимите пружину и извлеките штифты фиксатора.

10. Отделите переднюю тормозную колодку от нижней возвратной пружины и снимите тормозную колодку и возвратную пружину.

11. Используя плоскогубцы, снимите на задней тормозной колодке тарелку пружины фиксации колодки, нажимая тарелку и поворачивая ее на 90°. Снимите пружину и извлеките штифты фиксатора. Снимите с тормозной колодки трос ручного тормоза.

12. Не снимайте одновременно тормозные колодки левого и правого заднего колеса, чтобы не перепутать детали тормозных колодок. Стержни с резьбой регулировочных планок левого и правого колеса отмечены буквами L или R, а остальные детали идентифицированы цветом: черным для левой стороны и серебристым для правой стороны.

13. Разберите и очистите регулировочную планку. Стрелкой обозначен термический зажим.

14. Проверьте состояние возвратных пружин и, при необходимости, замените их.

15. Если на новых тормозных колодках отсутствует рычаг управления ручного тормоза, снимите его со старых тормозных колодок и установите на новые. Закрепите шарнирный палец рычага управления ручного тормоза пружинным кольцом (указано стрелкой).

16. Нанесите тонкий слой высокотемпературной смазки на места контакта тормозных колодок и тормозного щита.

17. Соедините трос ручного тормоза с рычагом на задней тормозной колодке.

18. Установите на заднюю тормозную колодку штифт фиксатора колодки, пружину и тарелку крепления пружины.

19. Установите нижнюю возвратную пружину на заднюю тормозную колодку и соедините пружину с передней тормозной колодкой.

20. Установите переднюю тормозную колодку на тормозной щит (фото слева), вставьте штифт фиксатора колодки, пружину и тарелку крепления пружины (фото справа).

21. Соберите регулировочную планку, для чего навинтите регулировочное колесо на болт регулятора настолько, чтобы между колесом и головкой болта оставался небольшой зазор. Вставьте болт регулятора в регулировочную планку.

22. Установите регулировочную планку между тормозными колодками. Проверьте, что оба конца регулировочной планки правильно установлены на тормозные колодки. При этом более длинный конец вилки регулировочной планки должен быть направлен к тормозному щиту.

23. Соедините возвратную пружину регулировочного рычага с передней колодкой и регулировочным рычагом и установите рычаг на шарнирном пальце. Закрепите регулировочный рычаг фиксирующей пружиной.

24. Проверьте, что верхние части тормозных колодок правильно установлены в поршне рабочего тормозного цилиндра и установите верхнюю возвратную пружину.

25. Проверьте, что ориентир остановки рычага ручного тормоза устанавливается против края тормозной колодки, затем установите тормозной барабан.

26. Произведите замену тормозных колодок на втором заднем колесе.

27. После замены тормозных колодок отрегулируйте зазор между ними и тормозным барабаном, для чего 20–25 раз нажмите педаль тормоза. При нажатии педали при нормальной работе регулировочной планки должны быть слышны щелчки, издаваемые регулировочной планкой.

28. Проверьте и, если необходимо, отрегулируйте ручной тормоз.

29. Проверьте уровень тормозной жидкости в системе.
