Двигатель Z14XEP
17. Особенностью данного двигателя является то, что для замены мультиреберного ремня необходимо снять правую опору двигателя, для чего предварительно снимите правый пыльник двигателя и установите специальное приспособление (см. Раздел 5).
18. После установки приспособления опустите автомобиль откройте капот и снимите воздухоочиститель (см. Главу 4).
19. Выверните болты крепления правой опоры (см. сопр. иллюстрацию) и демонтируйте ее.
20. Используя специальное приспособление КМ-6131 отожмите натяжной ролик в направлении, указанном длинной стрелкой (см. сопр. иллюстрацию), и зафиксируйте его в этом положении. Снимите мультиреберный ремень.
21. При необходимости замены/снятия натяжного ролика отсоедините кронштейн крепления правой опоры от блока двигателя (см. сопр. иллюстрацию), для чего выверните 3 крепежных болта. Затем еще раз отожмите натяжной ролик, извлеките фиксирующее приспособление KM-9S5-2 и отпустите ролик. Выверните крепежные болты натяжного устройства (см. иллюстрацию 7.20) и снимите его с двигателя.
22. Установка всех снятых компонентов производится в порядке, обратном порядку снятия.
Снятие и установка мультиреберного ремня привода вспомогательных агрегатов
Операции по снятия и установке мультиреберного приводного ремня в большинстве случаев схожи у всех двигателей, отличия определяются, лишь вариантами компоновки натяжных роликов и связанными с этим особенностями.
2. Мультиреберный ремень предназначен для привода вспомогательных агрегатов, таких как генератор, водяной наcoc и насосный узел кондиционера воздуха. В зависимости от модели двигателя и комплектации количество приводных агрегатов может быть разным, соответственно будет различной длина ремней — будьте внимательны при покупке нового ремня для своего автомобиля. Перед снятием ремня рекомендуется зарисовать схему его натяжения.
3. На моделях, рассматриваемых здесь, мультиреберный ремень снимается снизу, — необходимо предварительно вывесить автомобиль на подьемнике.
4. На бензиновых моделях снимите крышку мультиреберного ремня, на дизельных моделях необходимо снять защиту картера двигателя
5. Если ремень будет использоваться повторно, прежде чем снимать его со шкивов нанесите маркером метку (в виде стрелки) для определения направления вращения мультиреберного ремня при последующей установке.
Замечание: Ремень вращается по часовой стрелке, если смотреть на двигатель со стороны ременного привода. Если ранее использовавшийся ремень установить без соблюдения направления вращения, он будет подвергаться повышенному износу и быстро выйдет из строя.
Двигатели Z16XE/Z18ХЕ
6. Для ослабления мультиреберного ремня используется центральный болт натяжного ролика

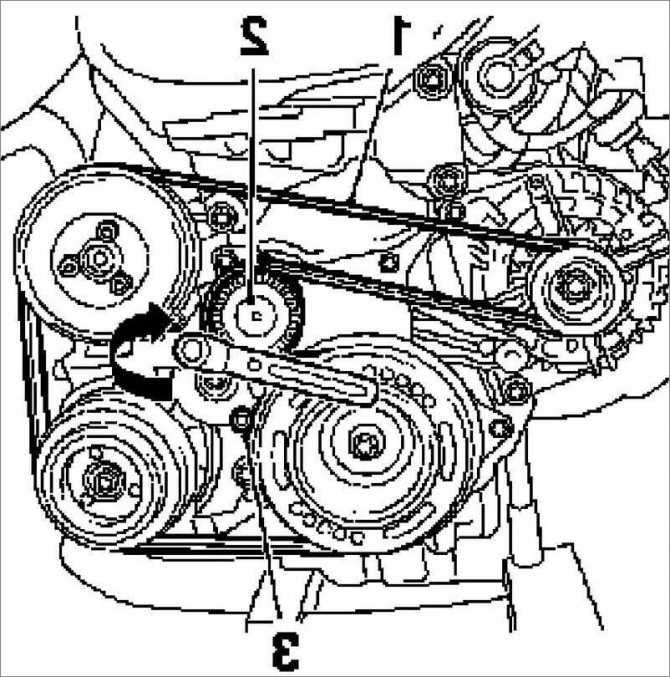

7.6 Отжав натяжной ролик при помощи ключа (2), зафиксируйте натяжное устройство специальным приспособлением КМ-6130 (1) (двигатели Z16XE/Z18XE)
7. При установке наденьте мультиреберный ремень на приводные шкивы. При помощи ключа слегка отожмите натяжной ролик по направлению стрелки (см. рисунок 7.6) и извлеките стопорный стержень. Затем медленно поверните ключ по часовой стрелке — мультиреберный ремень натянется.
9. Установите все снимавшиеся компоненты и опустите автомобиль на колеса.
10. Поверните натяжное устройство
Инструмент и приспособления
Поскольку это опель то нам понадобится помимо обычных ключей еще и головки Torx, но они давно уже есть в каждом наборе инструментов. Так же сделаем фиксатор муфт изменения фаз газораспределения из болта на восемь и двух шайб, если кому-то этот способ кажется ненадежным, то можете купить фиксаторы в любом интернет магазине всего за 950 рублей. Оговоримся сразу, что если автомобиль оборудован МКПП, то трудностей не будет, а вот если робот, то придется либо мастерить фиксатор коленвала, либо использовать пневмогайковерт. Помпу не меняем поскольку она приводится в действие ремнем генератора. На замену ремня ГРМ было потрачено полтора часа и одна кружка чая.
Собственно, сам пациент.
Под капотом двигатель объемом 1,6 литра по имени Z16XER.
Самостоятельная замена натяжителя ремня генератора на Opel Vectra
Итак, можно ли поменять самостоятельно натяжитель на Опель Вектра? Естественно можно, если внимательно прочитать нижепредложенную инструкцию и четко следовать всем ее этапам.

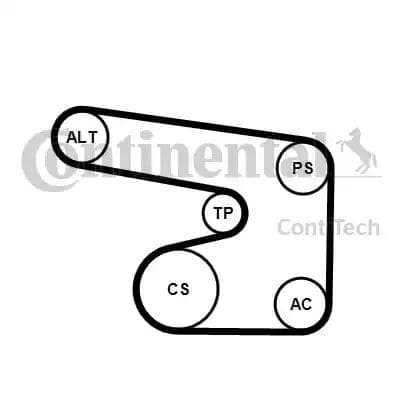

Схема ремня генератора
Первый этап – временный демонтаж некоторых элементов авто, которые будут мешать запланированному процессу:
- Снимается воздушный фильтр, затем с помощью ключа на семнадцать демонтируется боковая подушка силового агрегата.
- Opel Vectra приподнимается домкратом, фиксируется в таком положении. Домкрат убирается, учитывая то, что это устройство потребуется применить в дальнейшем для еще одной процедуры.
- Проводится снятие колеса, подкрылки, демонтаж ремня.
Дальше перед человеком возникает дилемма – поменять только ролик натяжителя или всю систему полностью. Если автолюбитель выбирает первый вариант, то в руки берется накидной ключ на пятнадцать, которым откручивается проблемная часть механизма. Устанавливается новое изделие – на место возвращаются все ранее снятые элементы немецкого автомобиля.
Для замены всего блока натяжителя скорее всего потребуется изначально демонтировать гидравлику, так как она мешает подобраться к крепежу, хотя можно попробовать обойтись и без этого этапа. Установка новой системы занимает не очень много времени, но вот дальше начинается самое трудное – ремень тоже надо как-то поставить на место его работы и хорошо натянуть.
Прежде всего, необходимо правильно подобрать этот элемент по размерам, так как есть модели с кондиционером или без него. В первом случае в системе присутствует дополнительный шкив, который увеличивает размеры ремня генератора на Опель Вектра.
Что потребуется осуществить:
- С помощью заранее подготовленного домкрата фиксируется мотор автомобиля;
- Ключом на шестнадцать снимается крепление нижней подушки силового агрегата и три крепежа, расположенных сверху;
- Ремень устанавливается на место его дальнейшей эксплуатации – главное знать, как это сделать правильно;
- Подушка двигателя и гидравлическая система возвращаются на свои места.
- Убирается домкрат.
На новом натяжителе автолюбитель может наблюдать специальную чеку, которую необходимо выдернуть после окончательной фиксации блока. Дальше на место эксплуатации возвращаются все другие ранее снятые элементы машины.
На самом деле описанная процедура не требует от владельца авто каких-то специфических познаний. Достаточно следовать инструкции, уметь пользоваться ключами и правильно распределять физическое усилие.
Когда менять?
Замена ремня ГРМ проводится один раз в 60-70 тысяч километров пробега или в зависимости от его состояния. Существуют симптомы, при появлении которых следует проверить элемент.
Признаки необходимости замены:
- Плохое внешнее состояние ремня, о чем можно узнать при проверке. Наличие расслоения материала, трещин, пятен масел или хладагента;
- Трудный запуск силового агрегата;
- Кручение стартера вхолостую;
- Появление стуков в моторном отсеке;
- Невозможность запуска силового агрегата;
- Появление дыма черного цвета из выхлопной трубы.
Перечисленные выше симптомы свидетельствуют о неисправности ремня ГРМ. При появлении одного или нескольких симптомов необходимо незамедлительно проверить состояние ремня, чтобы не возникло обрывов. Если расходную деталь требуется заменить, следует перейти к подготовительным работам. Для начала правильно выбрать ремень и ролики, которые должны идти в комплекте.
Самостоятельная замена натяжителя ремня генератора на Opel Vectra
Итак, можно ли поменять самостоятельно натяжитель на Опель Вектра? Естественно можно, если внимательно прочитать нижепредложенную инструкцию и четко следовать всем ее этапам.
Первый этап – временный демонтаж некоторых элементов авто, которые будут мешать запланированному процессу:
- Снимается воздушный фильтр, затем с помощью ключа на семнадцать демонтируется боковая подушка силового агрегата.
- Opel Vectra приподнимается домкратом, фиксируется в таком положении. Домкрат убирается, учитывая то, что это устройство потребуется применить в дальнейшем для еще одной процедуры.
- Проводится снятие колеса, подкрылки, демонтаж ремня.
Дальше перед человеком возникает дилемма – поменять только ролик натяжителя или всю систему полностью. Если автолюбитель выбирает первый вариант, то в руки берется накидной ключ на пятнадцать, которым откручивается проблемная часть механизма. Устанавливается новое изделие – на место возвращаются все ранее снятые элементы немецкого автомобиля.
Для замены всего блока натяжителя скорее всего потребуется изначально демонтировать гидравлику, так как она мешает подобраться к крепежу, хотя можно попробовать обойтись и без этого этапа. Установка новой системы занимает не очень много времени, но вот дальше начинается самое трудное – ремень тоже надо как-то поставить на место его работы и хорошо натянуть.
Прежде всего, необходимо правильно подобрать этот элемент по размерам, так как есть модели с кондиционером или без него. В первом случае в системе присутствует дополнительный шкив, который увеличивает размеры ремня генератора на Опель Вектра.
Что потребуется осуществить:
- С помощью заранее подготовленного домкрата фиксируется мотор автомобиля;
- Ключом на шестнадцать снимается крепление нижней подушки силового агрегата и три крепежа, расположенных сверху;
- Ремень устанавливается на место его дальнейшей эксплуатации – главное знать, как это сделать правильно;
- Подушка двигателя и гидравлическая система возвращаются на свои места.
- Убирается домкрат.
На новом натяжителе автолюбитель может наблюдать специальную чеку, которую необходимо выдернуть после окончательной фиксации блока. Дальше на место эксплуатации возвращаются все другие ранее снятые элементы машины.
На самом деле описанная процедура не требует от владельца авто каких-то специфических познаний. Достаточно следовать инструкции, уметь пользоваться ключами и правильно распределять физическое усилие.
Выбор нового ремня
Производитель Опель рекомендует устанавливать на транспортное средство только оригинальные комплектующие. В них можно быть уверенными, ведь они прослужат заявленный производителем срок. Но, если в вашем регионе отсутствуют официальные дилеры, но есть автомагазины, можно воспользоваться качественными аналогами.
Наименование брендов качественных аналогов:
- Contitech;
- Dayco;
- Bosch;
- Gates.
Перечисленные выше бренды являются официальными поставщиками комплектующих на заводы многих известных автогигантов. После выбора ремня можно перейти непосредственно к замене расходников.
Спасибо Не спасибо
Никак не проверили, понажимали на рокера и подули воздухом в цилиндры.
Думаете поставить цепь и проверить компрессию будет достаточно? Либо все же разбирать?
дуть в цилиндры можно. кстати дули они через свечные колодцы. предварительно сняв все валы.
впринципе как вариант. но не обесчивающий 100 гарантию. но ладно может и пронесет.
тгда да ставить цепь запускать — смотреть на работу двигателя.
но если вдруг что пойдет не так мастера должны взять на себя ответственность.
кстати Alexdav — пробег какой.
Sss60rus — да 150 000 и она цепь замечательно их выходит и даже больше но это уже русская рулетка(((
http://www.opelbook.ru/astra/H/power/engine/snyatie-i-ustanovka-multirebernogo-remnya-privoda-vspomogatelnyhhttp://razborov.net/opel/zamena-remnya-generatora-opel-astra.htmlhttp://carpedia.club/Zamena-remnia-privoda-vspomogatelnykh-agregatov-Opel-Astra-Hhttp://razborov.net/opel/zamena-remnya-generatora-opel-astra.htmlhttp://www.oleksa.biz/valve_train_chain_cdti.htmhttp://forum.opel-club.ru/topic/99820-tcep-na-astra-13-meniat-ili-net/
Инструкция на фото
Выкрутить болт крепления шкива коленвала
Снять шкив
Выкрутить болт крепления натяжного ролика
Снять ролик
Выкрутить болты крепления задней крышки привода
Снять крышку
Ослабить затяжку болта крепления промежуточного ролика
Ключом А ослабить натяжение ремня привода
Удерживая натяжной ролик, выкрутить болт крепления промежуточного ролика и снять его
Снять ремень с зубчатого шкива
Снять ремень с остальных элесментов ГРМ
Этот элемент также подлежит замене при установке нового ремня ГРМ
Этот элемент также подлежит замене при установке нового ремня ГРМ
Чтобы снять натяжной ролик, надо выкрутить болт крепления Таким образом, процедура замены требует определенных сноровки или умения. Купив лампочку и обратившись на ближайшую станцию техобслуживания, вы с удивлением узнаете, что замена лампы ближнего света Опель Астра H стоит примерно вдвое дороже самой оптической детали. Вооружившись инструкцией, помощником и инструментом, а также просмотрев видел по теме, можно справиться с этим этапом обслуживания Opel Astra H своими руками.
источник
Пошаговая инструкция самостоятельной замены ремня ГРМ на Опеле Вектра
Перед тем как заняться процессом по снятию и установки ремня ГРМ, к нему следует подготовиться.
Материалы и инструменты для работы:
- Новый ремень ГРМ;
- Новые ролики;
- Сальники (при необходимости);
- Набор гаечных ключей;
- Набор шестигранников;
- Отвертки (шлицевая и крестообразная);
- Чистая ветошь.
После подготовительного этапа можно перейти непосредственно к снятию.
Снятие ремня
Чтобы снять расходник, потребуются инструменты, домкрат и ровная поверхность.
Пошаговая инструкция по снятию ремня ГРМ:
- Открыть капот и демонтировать крышку силового агрегата.
- Снять систему охлаждения и шланги, которые ведут к ней.
- Слить охлаждающую жидкость.
- Демонтировать датчики системы охлаждения. Они находятся на шлангах. Затем отодвинуть шланг в сторону.
- Демонтировать переднее правое колесо, а затем защиту силового агрегата.
- Чтобы подобраться к ремню газораспределительного механизма, потребуется снять воздушный фильтр. Чтобы в него не попала пыль, все патрубки потребуется закрыть чистой ветошью.
- Под силовым агрегатом расположена опора. Ее необходимо демонтировать, так как она мешает последующим работам по снятию ремня ГРМ.
- Демонтировать расходный элемент навесного оборудования. Приводной ремень желательно менять вместе с элементом ГРМ.
- Демонтировать шкив коленчатого вала. Понадобится напарник, который нажмет на педаль тормоза и включит пятую передачу. Болты крепко закручены, поэтому потребуется взять достаточно массивный инструмент.
- Открутить болты, которые удерживают защитный кожух газораспределительного механизма. Снять защитный кожух.
- Демонтировать датчик положения распредвала.
- Внимательно проследить за обозначениями на коленчатом валу. Совместить их с вращением коленчатого вала. Для этой процедуры можно отпустить тормоз и выключить пятую передачу, установив рычаг переключения передач в нейтральное положение.
- Проанализировать правильность расположения меток по расходнику, шкиву и валам.
- Использовать фиксатор, чтобы валы ГРМ не прокручивались. Вместо фиксатора можно использовать струбцину или тиски. Прикладывая большие усилия, можно повредить звездочки. Нужно быть предельно внимательным.
- Демонтировать ролик натяжителя ремня ГРМ, а затем саму деталь.
Установка
Перед установкой ремня ГРМ его нужно осмотреть на наличие заводского брака. Расходник должен соответствовать модели двигателя, нужно внимательно проверить эту информацию.
Пошаговая инструкция по установке ремня ГРМ на Опеле Вектра:
- Установить обратно ролик натяжения и отрегулировать его установочную позицию согласно меткам.
- Выставить метки на шкивах. Ремень ГРМ должен быть натянут.
- Осталось проверить работу двигателя. Для этого рукой провернуть коленчатый вал. Удары поршней о клапаны не должны быть слышны. В противном случае потребуется отрегулировать положение шкивов по меткам. После залива новой охлаждающей жидкости, необходимо проверить наличие утечек.
- Собрать все в обратной последовательности, а после завести силовой агрегат, чтобы проверить проделанную работу. Он должен работать ровно и без перебоев.
Замена ремня ГРМ на Опеле Вектра завершена. При наличии необходимого опыта и инструментов, процесс замены может занять около 6 часов.
adnikvas 11 Дек 2012
Привет всем мученикам.Кто скажет без выдумок (если конечно есть такая инфа)1. Каков ресурс цепи и все что его окружает.2. Каковы признаки, что пора менять?3. Какие приспособления нужны при замене (фиксаторы ГРМ, съёмники и т.п.) если есть их рисунки и размеры прошу в студию. Куды их вставлять и в каком положении.4. Если можно немного технологии и последовательности5. Необходимые дополнительные материалы и прокладки
Всё это естественно не от роскоши. Придется делать самому в гараже. Опыта по Опелю нет. Если кого интересует ремонт дизеля на Гольф 3 AAZ-1.9TD сам делал полную разборку милости прошу. А пока прошу помощи. Заранее благодарен. Ответ или ссылки на ответ прошу дайте в этой же ветке.
У меня OPEL Astra H CDti Z13 DTH 2008 г.в. реальный пробег 170 т.км.
Замена ремня генератора, и ролика натяжителя Z16XER Opel Zafira B
натяжной Optimal 0-N1799S ремень CONTITECH 5PK1546.
Для удобства рекомендуется снять шкив натяжителя ремня
После этого вам необходимо удалить нижнюю защиту. Для этого отвинтите один болт (красный), чтобы отсоединить защелки
Если имеется датчик коленчатого вала, отвинтите два болта, с которыми он крепится, и снимите его. После этого мы немного отложили его.
Вставляем болт крепления шкива коленвала назад, вынимаем крепежный маховик инструмента, и поворачиваем ключ коленвал по часовой стрелке на комбинацию двух меток на зубчатых колесах (далее по тексту ШЕСТЕРНИ) распредвалы и коленвала ,
На фотографии показан самодельный фиксирующий элемент. Необходимо зафиксировать зубчатые колеса
Это о том, как вам нужно его установить. Я помню, что материал, из которого был сделан замок, должен быть достаточно прочным, иначе механизм может согнуть его и развернуться
Теперь вам нужно ослабить болт натяжного болта. Для этого установите шестигранник, который вставляется в специальное отверстие на рычаге, отводите валик в сторону, а затем ослабьте ремень привода газораспределительного механизма, снимите с распределительных валов, роликов и т. Д., Снимите ремень.
Мы удаляем два небольших ролика и помещаем их на место. В то же время вы можете проверить насос обратной заслонки. И, конечно же, при замене ремня привода газораспределительного механизма необходимо заменить ролик натяжителя на новый
ремень
И теперь, может быть, у вас будут трудности, потому что новый ремень не может отрегулировать, придется крутить оба шестерни распределительных валов и оставить маленький валик слева без покрытия, прижимая ремень к ролику, поверните ключ для распределительного вала на четверть оборота по часовой стрелке, а затем все должно встать на свои места. Еще пару раз прокручиваем коленчатый вал, проверяем все те же три метки и устанавливаем натяжитель в соответствии с этикеткой для нового ремня и фиксируем его болтом.
И еще, обратите внимание, есть ли метки на насосе. Если есть, то в самом начале замены, зафиксируйте положение насоса так, чтобы в конце было правильно установлено
Общая информация
1. Операции по снятия и установке мультиреберного приводного ремня в большинстве случаев схожи у всех двигателей, отличия определяются, лишь вариантами компоновки натяжных роликов и связанными с этим особенностями. Если в представленных ниже описаниях процедура замены ремня приведена не полностью, следует ориентироваться на выполнение операций для бензинового двигателя Z16XEP.
2. Мультиреберный ремень предназначен для привода вспомогательных агрегатов, таких как генератор, водяной насос и насосный узел кондиционера воздуха. В зависимости от модели двигателя и комплектации количество приводных агрегатов может быть разным, и соответственно будет различной длина ремней — будьте внимательны при покупке нового ремня для своего автомобиля. Перед снятием ремня рекомендуется зарисовать схему его натяжения.
3. Если ремень будет использоваться повторно, прежде чем снимать его со шкивов нанесите маркером метку (в виде стрелки) для определения направления вращения мультиреберного ремня при последующей установке.
Замечание: Ремень вращается по часовой стрелке, если смотреть на двигатель со стороны ременного привода.
Если ранее использовавшийся ремень установить без соблюдения направления вращения, он будет подвергаться повышенному износу и быстро выйдет из строя.
Снятие и замена ЭБУ Опель Вектра – пошаговая инструкция
- Снимаем отрицательный провод от аккумуляторной батареи.
- Вскрываем панель, закрывающую ЭБУ.
- Вынимаем ЭБУ Опель Вектра из гнезда и отсоединить разъемы.
- Вставляем ЭБУ в гнездо, присоединив разъемы.
- Устанавливаем на место панель.
- Отрицательный провод батареи подсоединяем обратно
- Проверяем рабочее состояние. Для этого включаем зажигание.
- Переходим в режим диагностики.
- Выдать код 12 четыре раза подряд, чтобы убедиться в отсутствии в памяти ЭБУ других кодов неисправностей. Код 12 подтверждает нормальное функционирование ЭБУ.
- Если выдается код неисправности 51 или сигнализатор ТТД горит постоянно при отсутствии кодов, ЭБУ неисправен.
Замена ремня привода вспомогательных агрегатов Opel Astra H
Ремень привода вспомогательных агрегатов на всех двигателях автомобиля Opel Astra снимают примерно одинаковыми приемами. Исключение — двигатель Z 14 ХЕР, для снятия ремня которого требуется специальное приспособление, а также необходим демонтаж правой опоры подвески силового агрегата.
Для замены ремня привода вспомогательных агрегатов двигателя Z 16 XER выполните следующее.
Вам потребуется ключ или торцовая головка «на 19».
1. Снимите правое переднее колесо.
2. Снимите правый брызговик двигателя.
3. Поверните ключом против часовой стрелки ролик натяжного устройства до ослабления натяжения ремня.
Примечание
Так расположен на корпусе натяжного устройства двенадцатигранник для поворота натяжного ролика.
4. . снимите ремень привода вспомогательных агрегатов с натяжного ролика.
5. . и полностью извлеките ремень
6. Установите новый ремень привода вспомогательных агрегатов в порядке, обратном снятию.
7. Проверните коленчатый вал на три полных оборота, чтобы ремень привода вспомогательных агрегатов занял правильное положение на шкивах.
Для замены ремня привода вспомогательных агрегатов двигателя Z 18 XER выполните следующее.
1. Снимите правое переднее колесо.
2. Снимите правый брызговик двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»).
3. Поверните ключом против часовой стрелки ролик натяжного устройства за центральный болт А (рис. 1) до ослабления натяжения ремня, снимите ремень привода вспомогательных агрегатов с натяжного ролика и полностью извлеките ремень.
Рис. 1. Снятие ремня привода вспомогательных агрегатов двигателя Z 18 XER: А — центральный болт натяжного ролика.
4. Установите новый ремень привода вспомогательных агрегатов в порядке, обратном снятию.
5. Проверните коленчатый вал на три полных оборота, чтобы ремень привода вспомогательных агрегатов занял правильное положение на шкивах.
Для замены ремня привода вспомогательных агрегатов Опеля Астры с двигателями Z 20 LER и Z 20 LEH выполните следующее.
1. Снимите правое переднее колесо.
2. Снимите правый брызговик двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»).
3. Поверните ключом по часовой стрелке ролик натяжного устройства за центральный болт А (рис. 2) до ослабления натяжения ремня, снимите ремень привода вспомогательных агрегатов с натяжного ролика и полностью извлеките ремень.
Рис. 2. Снятие ремня привода вспомогательных агрегатов двигателей Z 20 LER и Z 20 LEH: А — центральный болт натяжного ролика.
4. Установите новый ремень привода вспомогательных агрегатов в порядке, обратном снятию.
5. Проверните коленчатый вал на три полных оборота, чтобы ремень привода вспомогательных агрегатов занял правильное положение на шкивах.
Для замены ремня привода вспомогательных агрегатов двигателя Z 14 ХЕР выполните следующее.
1. Снимите правое переднее колесо.
2. Снимите правый брызговик двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»).
3. Снимите воздушный фильтр (см. Снятие и установка воздушного фильтра и воздуховода).
4. Снимите правую опору подвески силового агрегата (см. Замена опор подвески силового агрегата).
5. Используя специальное приспособление 2 (рис. 3) КМ-955-2 отожмите натяжной ролик в направлении, показанном стрелкой, до ослабления натяжения ремня и зафиксируйте его в этом положении, снимите ремень привода вспомогательных агрегатов с натяжного ролика и полностью извлеките ремень.
Рис. 3. Снятие ремня привода вспомогательных агрегатов двигателя Z 14 ХЕР: 1, 3 — болты крепления натяжного ролика; 2 — приспособление КМ-955-2 для ослабления натяжного устройства.
6. Установите новый ремень привода вспомогательных агрегатов и все снятые детали, в порядке, обратном снятию.
7. Снимите специальное приспособление КМ-955-2 и проверните коленчатый вал на три полных оборота, чтобы ремень привода вспомогательных агрегатов занял правильное положение на шкивах.
Почему скрипит привод и другие возможные последствия
Итак, вроде бы приводной ремень генератора на Opel Vectra – не самая дорогая и важная часть автомобиля. Тем не менее, его обрыв или плохое натяжение приведет в дальнейшем к более серьезным неприятностям:
- Повреждение подшипников в приводе генератора. Верным признаком этой неприятности является появление неприятного скрипа из-под капота Опель Вектра;
- Проблемы с водяным насосом, который также может легко выйти из строя;
- Снижение эксплуатационного срока аккумуляторной батареи автомобиля, которая начинает работать неэффективно и быстрее растрачивать собственный потенциал.
Причиной подобных неисправностей является повреждение натяжителя ремня генератора. Чтобы избежать в дальнейшем более серьезных денежных затрат, это устройство рекомендуется заменить как можно быстрее.
Порванный ремень вообще приведет к тому, что автомобиль просто не сможет тронуться с места.
Двигатель Z16XEP
4. Снимите воздухоочиститель (см. Раздел 4).
5. Нанесите метку для определения направления вращения ремня при установке.
6. При помощи ключа (см. сопр. иллюстрацию) поворачивая его в указанном стрелкой направлении отожмите натяжной ролик и зафиксируйте его специальным стержнем, затем снимите ремень.
7. Наденьте мультиреберный ремень на приводные шкивы.
8. При помощи ключа слегка отожмите натяжной ролик по направлению стрелки и извлеките стопорный стержень. Затем медленно поверните ключ по часовой стрелке — мультиреберный ремень натянется.
9. Установите воздухоочиститель.
2.3.5.1. Проверка и замена вспомогательного приводного ремня
Предупреждение
На моделях с двигателями 1,7 л генератор, насос усилителя рулевого управления и компрессор кондиционирования воздуха приводятся отдельными вспомогательными приводными ремнями.
Проверка и замена
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте состояние приводных ремней на всей их длине. Также проверьте шкивы на наличие зарубок, трещин, деформацию и коррозию. |
| 2. Снимите кожух воздушного фильтра. |
| Приводной ремень компрессора кондиционирования воздуха на двигателях 1,7 л |
| 3. Ослабьте болт шкива механизма натяжения и ослабьте натяжение ремня, вращая болт регулятора. Снимите ремень со шкивов. |
|
4. Установите новый ремень на шкивы. Натяжение ремня осуществляйте, используя болт регулятора. При этом прогиб ремня от нажатия большим пальцем руки на длинные ветви ремня должен составлять около 10 мм. |
|
5. Затяните требуемым моментом болт крепления шкива механизма натяжения и установите кожух воздушного фильтра. |
| Приводной ремень насоса усилителя рулевого управления двигателя 1,7 л |
|
6. На моделях с кондиционированием воздуха снимите приводной ремень компрессора. |
|
7. Ослабьте болты крепления насоса, ослабьте ремень и снимите его со шкивов. |
|
8. Установите новый ремень на шкивы. Натяжение ремня осуществляйте перемещением насоса. При этом прогиб ремня при нажатии большим пальцем руки на длинной ветви ремня должен составлять 10 мм. |
|
9. Установите приводной ремень компрессора кондиционирования воздуха и кожух воздушного фильтра. |
| Приводной ремень генератора на двигателе 1,7 л |
|
10. Поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите правое переднее колесо. |
|
11. Снимите приводной ремень насоса усилителя рулевого управления. |
|
12. Ослабьте болты крепления генератора и, перемещая генератор к двигателю, ослабьте натяжение приводного ремня и снимите его со шкивов. |
|
13. Установите новый ремень на шкивы. Натяжение ремня осуществляйте, перемещая генератор от двигателя. При этом прогиб ремня от нажатия большим пальцем на длинные ветви ремня должен составлять 10 мм. Затяните болты крепления генератора требуемым моментом. |
|
14. Установите приводной ремень насоса усилителя рулевого управления и компрессора кондиционирования воздуха. |
|
15. Установите колесо и опустите автомобиль. |
| Вспомогательный приводной ремень двигателя 2,0 л |
|
16. Поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите правое переднее колесо. |
|
17. Отметьте расположение приводного ремня на шкивах. |
|
18. Гаечным ключом поверните опорную пластину шкива механизма натяжения, освободите ремень и снимите его со шкивов. |
| 19. Наденьте новый приводной ремень на шкивы. |
|
20. Ослабьте механизм натяжения приводного ремня и установите ремень на шкив, после чего медленного освободите механизм натяжения приводного ремня. |
|
21. Установите колесо и опустите автомобиль. |
|
22. Установите кожух воздушного фильтра. |
|
|
предыдущая страница2.3.5. Каждые 15 000 км или 12 месяцев
|
следующая страница 2.3.5.2. Удаление воды из топливного фильтра
|
Замена ремня грм Опель Астра н z16xer
- Постоянные посетители
- Cообщений: 1 606
- Город: г. Болхов (Орел недалеко)
- Автомобиль: Astra F hatch 1992 c16nz MT sold out. Opel Astra H GTC 2007 z16xer MT
@Упоминание
Постоянные посетители
Cообщений: 974
- Город: г.Архангельск
- Автомобиль: Opel Astra H Coupe 1.8MT black
@Упоминание
#163 VVV
Опелевод со стажем
Клубные пользователи
Cообщений: 1 920
- Город: Брянская область
- Автомобиль: Opel Astra H 2011 z16xer, Opel Astra G 1998 x16xel — sold
@Упоминание
#164 ivan_kom
Постоянные посетители
Cообщений: 1 606
- Город: г. Болхов (Орел недалеко)
- Автомобиль: Astra F hatch 1992 c16nz MT sold out. Opel Astra H GTC 2007 z16xer MT
@Упоминание
Постоянные посетители
Cообщений: 17
- Город: Москва
- Автомобиль: опель астра h универсал 1.8
@Упоминание
#166 Bacardi
Постоянные посетители
Cообщений: 10
- Город: Лобня
- Автомобиль: Astra H GTC
@Упоминание
Приветствую, кажется вы плохо искали. Сколько людей, столько и мнений. Я лично Gates поставил (на сервисе сказали что давно его ставят и не подводит). А вот тема про ГРМ. Советую к прочтению и составлению своего мнения.
Постоянные посетители
Cообщений: 490
- Город: Киев
- Автомобиль: Astra H sedan Z 1.6 XER
@Упоминание
Постоянные посетители
Cообщений: 3
- Город: Воронежская область
- Автомобиль: astra cosmo 1.8
@Упоминание
#169 ivan_kom
Постоянные посетители
Cообщений: 1 606
- Город: г. Болхов (Орел недалеко)
- Автомобиль: Astra F hatch 1992 c16nz MT sold out. Opel Astra H GTC 2007 z16xer MT
@Упоминание
#170 Екатерина_2015
Постоянные посетители
Cообщений: 2
Автомобиль: Opel Astra H
@Упоминание
Доброго времени суток! Пишу отчетик по своему опыту замены ГРМ и роликов — скажем так больше для тех, кто решает вопрос государственной важности — менять/не менять. Немного об авто — Opel Astra H, выпуск дек
2008 года, сборка Польша, Z18XER, пробег — 68 000, 6 лет. Владение с 18 тысяч, 2011 года. То есть всё заводское.
Вроде как посторонних шумов не было (я конечно не механик, поймите правильно), но историй про загнутые клапана ходит предостаточно. Учитывая, что лучше «перебдеть», чем узнавать стоимость кап ремонтов, решилась на замену.
Ремень и ролики брала не GM (по причинам необоснованного увеличения ценника в 2 раза за одни и те же детали), а именно ремень Contitech, ролики Ina. Изучила много форумов на эту тему и однозначного мнения на предмет марок деталей, ставящихся на заводе у меня не сложилось. Но было смутное ощущение, что такая расстановка похожа на правду. В Экзисте на такой мой выбор покивали головами, сказав, что в GM комплекте вполне и такое может быть, но у них (завода Опель) есть еще ряд поставщиков-производителей, которые благополучно идут на аналогичные авто. То есть расстановка марок не на всех авто одинакова. Ну, может быть и так Удовольствие по покупке деталей — 4300, работа 4200.
При замене выяснилось — один из роликов был вполне себе бодренький, второй — в упадке и срочно требовал замены, ремень. фото прилагаю. Судите сами ))) Моё субъективное мнение не профессионала — равномерность потрескиваний говорит о нормальном равномерном износе, т.е. ходил бы он еще.. но это лишь теоретическое умозаключение и учитывая значимость детали в жизни автолюбителя — замена пришла вовремя.
Из самого интересного скажу, что при вскрытии выяснилось: родные — Ремень ГРМ Contitech, натяжной ролик Litens, другой — Ina.
1. покупая в таком составе детали вы точно можете быть уверены, что всё ок, при этом переплачивать за оригиналы бессмысленно.
2. судя по моему умирающему ролику — 60 000 это верный пробег для замены.
Да, и напоследок еще аргумент за своевременную (60 000) замену. Подсчитайте выгоду от более длительной замены — на 70, 80, 90 и т.д. тысячах и сравните с кап. ремонтом. При этом, не покидающее чувство легкого волнения смотря на одометр в связи с ГРМ, вас всё же покинет.
На форумах не люблю бывать, поэтому заодно скажу: по-моему печальному опыту оч рекомендую менять свечи каждые 10 000 км (да-да, на 17 000 у меня затроило и катушка было поменяна). Проблема в одной свече, которая почему-то быстро вышла из строя. Заправлялась в основном на. национальное достояние вообщем. В день ЧП заправилась там же. Сдается мне это всё бензин.
ЭБУ Опель Вектра – причины выхода из строя
Причины, выхода из строя ЭБУ Опель Вектра наиболее часто возникают по вине автовладельца. Так, например, попытка перезаписать программное обеспечение при проведении чип-тюнига может закончится неудачей, если автолюбитель выбрал не правильное ПО. Также причинами, вызывающими поломку ЭБУ являются:
- Неудачное расположение модуля управления. Например, в автомобилях ВАЗ 2113 – 2115 ЭБУ установлен рядом с радиатором печки. Помимо теплового воздействия, блок может залить охлаждающей жидкостью, после чего машина останется без мозгов;
- Ухудшения контакта между клеммами и генератором или аккумулятором. Это вызывает скачки бортового напряжения автомобиля. ЭБУ защищен от перепадов напряжения, но продолжительное воздействие способно вывести блок из строя;
- Возникновение ЭДС в первичной обмотке катушки ведет к пробою транзисторов электронного блока управления. Электродвижущая сила обычно возникает при плохом контакте свечей зажигания или повышенном внутреннем сопротивлении высоковольтных проводов.
