Диагностика и ремонт ТНВД

Признаки неисправности ТНВД

Устранение неисправности рядного ТНВД

Неисправный насос, в первую очередь, проявляет себя через ухудшение мощностных характеристик двигателя. Кроме того, при нарушениях момента опережения вспышки, задаваемого насосом, нарушается работа двигателя на холостом ходу и затрудняется его пуск. Но для выявления причин нарушения работы мотора требуется комплексная диагностика топливной системы, так как симптомы неисправностей, например, форсунок или различных датчиков (в случае электронного управления двигателем) характерны и для насоса высокого давления. В домашних условиях проверить ТНВД должным образом не представляется возможным. Исключением могут быть рядные механические ТНВД – при проверке топливной системы их неисправность легче выделить, так как неисправные форсунки или другие элементы проверить гораздо проще, чем при проверке топливного оборудования систем впрыска Common Rail.

Ремонт ТНВД дизельных двигателей своими руками

В специализированных мастерских настройка ТНВД осуществляется на специальных стендах для проверки и регулировки ТНВД. Самостоятельный ремонт рядных ТНВД сводится к его очистке и замене изношенных деталей. Ремонту изношенные плунжерные пары ТНВД не подлежат – подобные детали изготавливаются с прецезионной точностью. При выявлении утечек масла или топлива через насос, а также при выявлении при диагностике топливной системы незначительных отклонений в его работе, можно осуществить его ремонт, связанный с очисткой от загрязнений и заменой уплотнений. Для этой цели продаются ремкомплекты ТНВД, но восстановить выработавший свой ресурс узел с их помощью не удастся.

С насосом распределенного типа

ТНВД распределенного впрыска стала следующим этапом в развитии систем питания дизельных агрегатов.

Изначально такая система была тоже механической и отличалась от описанной выше лишь конструкцией насоса. Но со временем в ее устройство добавили систему электронного управления, которая улучшила процесс регулировки впрыска, что позитивно сказалось на показателях экономичности мотора. Определенный период такая система вписывалась в стандарты экологичности.

Особенность этого типа впрыска сводилась к тому, что конструкторы отказались от использования многосекционной конструкции насоса. В ТНВД начала использоваться всего одна плунжерная пара, обслуживающая все имеющиеся форсунки, количество которых варьируется от 2 до 6. Для обеспечения подачи топлива на все форсунки, плунжер совершает не только поступательные движения, но еще и вращательные, которые и обеспечивают распределение дизтоплива.

ТНВД с насосом распределенного типа

Позже эта система добавилась новым типом насоса – роторным, у которого устанавливаются несколько плунжеров, но распределенная подача осталась. Это позволило увеличить создаваемое насосом давление.

К положительным качествам таких систем относились:

• Малые габаритные размеры и масса насоса;
• Лучшие показатели по топливной экономичности;
• Использование электронного управления повысило показатели системы.

К недостаткам же системы с насосом распределенного типа относятся:

• Небольшой ресурс плунжерной пары;
• Смазка составных элементов осуществляется топливом;
• Многофункциональность насоса (помимо создания давления он еще управляется подачей и моментом впрыска);
• При отказе насоса система прекращала работать;
• Чувствительность к завоздушиванию;
• Зависимость давления от оборотов двигателя.

Широкое распространение такой тип впрыска получил на легковых авто и небольшом коммерческом транспорте.

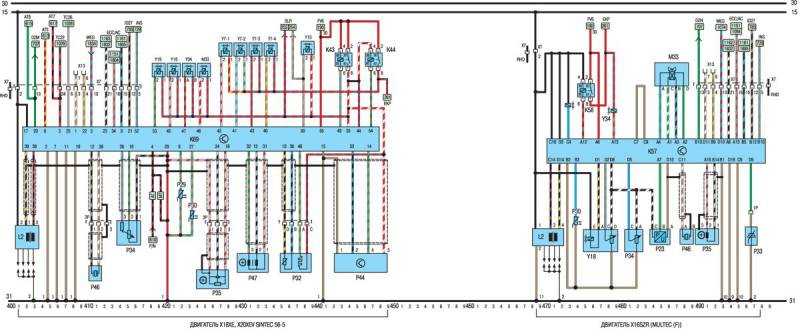

Электрическая схема автомобиля ОПЕЛЬ ВЕКТРА

Электрическое оборудование автомобиля опель вектра. К плюсовым источником питания соединяются проводом, а с минусовым — через корпус, массу. Такой метод позволяет уменьшить число проводов и упростить монтаж. На автомобилях устанавливаются малообслуживаемые или необслуживаемые аккумуляторы. Электрическая система имеет 12-тивольтовое питание с отрицательным заземлением и состоит из аккумулятора, генератор, стартера, потребителей электроэнергии и электрических цепей.

Сокращения на электросхемах, идентификация проводов, цветовой код

AB – воздушная подушка безопасности

ABS – антиблокировочная тормозная система

AC – кондиционирование воздуха

ASP – внешнее зеркало

В – автоматическая трансмиссия

ATC – автоматическое регулирование температуры

AZV – дышло прицепа

BR – бортовой компьютер

CD – переключатель компакт-диска

CRC – управление круиз-контроля

DID – двойной информационный дисплей

DIM – регулятор освещенности

DIS – прямая система зажигания

DS – система защиты

DWA – противоугонная система

ЕЭС – электронный контроль климата

EFC – электрическая крыша (автомобиль типа «кабриолет» с откидным верхом)

EKP – топливный насос

EKS – охрана (окна с электрическим стеклоподъемником)

ETC – электронный контроль тяги

EZ + – плюс с самодиагностики

FH – окна с электрическим стеклоподъемником

FT – дверь водителя

FV – плавкий предохранитель

HRL – лампа багажного отделения

HS – обогреватель стекла

HSF – вещевой ящик

HW – стеклоочиститель заднего стекла

HZG – обогрев опель вектра

ID – показ информации

IRL – подсветка салона

KAT – каталитический конвертер

КБ – жгут проводов

KV – контакт, распределительный элемент

L3.1 – система впрыска топлива (Bosch L3.1-Jetronic)

LCD – LCD инструмент

LHD – левый двигатель

LWR – корректор фар

M1.5 – система впрыска топлива (Bosch Motronic M1.5)

M2.5 – система впрыска топлива (ESOSCH Motronic M2.5)

MID – многофункциональный дисплей

MOT – система впрыска топлива Motronic

MT – механическая коробка передач

MUL – система впрыска топлива (Multec)

NSL – задний потивотуманный фонарь

NSW – противотуманная фара

OEL – датчик давления масла

OPT – оборудование, поставляемое по особому заказу

PBSL – стояночный тормоз

P/N – ингибитор стартера

RC – контроль поездки

RFS – фонари заднего хода

RHD – правый двигатель

SA – Саудовская Аравия

SD – скользящий люк

SH – обогрев сидения

SLP – вторичный нагнетатель воздуха

SM – машинный блок управления

SRA – омыватель фар

TANK – датчик уровня топлива

TC – контроль тяги

TD – дизельный двигатель с турбонаддувом

TEMP – датчик температуры

TID – тройной показ информации

TFL – управление светом

TKS – выключатель подсветки салона

V – замок опель вектра

WEG – счетчик пройденного расстояния

WHR – контроль за уровнем автомобиля

ZV – центральное блокирование

4WD – привод на 4 колеса Продолжение описания электросхем смотрите здесь.

Проверка и регулировка топливной смеси на оборотах холостого хода Opel Vectra A

Общие сведенияПредупреждение

На моделях с катализатором невозможно отрегулировать качество топливной смеси, а на моделях с системой впрыска топлива не предусмотрена регулировка оборотов холостого хода. Для регулировки топливной смеси на оборотах холостого хода на моделях с системой впрыска Motronic для регулировки необходимо использовать тахометр и анализатор выхлопных газов.

Проверка

Общие сведения

1. Если содержание СО в выхлопных газах не соответствует норме в первую очередь проверьте состояние фильтрующего элемента воздушного фильтра. Проверьте состояние и межэлектродный зазор свечей зажигания. Проверьте состояние и блокирование вакуумных шлангов и шлангов вентиляции картера двигателя. Проверьте, чтобы не было подсоса воздуха во входной воздушной магистрали. Проверьте, чтобы не были повреждены корпус дросселя и впускной коллектор. Проверьте регулировку троса акселератора. Если двигатель на холостых оборотах работает неустойчиво, проверьте компрессию в цилиндрах двигателя. Проверьте исправность и надежность подключения электропроводки и электрических разъемов. Замену топливного фильтра производите каждые 30 000 км пробега или один раз в 24 месяца. Проверьте, что отсутствуют утечки из выхлопной системы, которые могут повлиять на работу катализатора.

Регулировка

Общие сведения

1. Единственную проверку, которую можно произвести, это проверка содержания СО в выхлопных газах. Эта проверка показывает эффективность работы катализатора. Измерение производится при оборотах двигателя 3 000 об/мин без нагрузки. Если содержание СО превышает допустимые пределы, необходимо использовать специальное оборудование Opel для полной проверки системы впрыска топлива и системы зажигания. Если изменяется звук работающего двигателя при отключении системы, значит неисправен катализатор и его необходимо заменить.

СИСТЕМА ВПРЫСКА ТОПЛИВА MONTRONIC

Проверка

Общие сведения

1. Для проверки и регулировки топливной смеси холостого хода выполните следующие условия: – прогрейте двигатель до нормальной рабочей температуры; – отключите все электрические потребители (вентилятор радиатора также не должен работать); – проверьте и, при необходимости, отрегулируйте межэлектродные зазоры свечей зажигания; – отрегулируйте трос акселератора; – в системе подачи воздуха не должно быть подсоса воздуха, а воздушный фильтр должен быть чистый.

Регулировка

Общие сведения

1. Подсоедините тахометр и анализатор выхлопных газов в соответствии с инструкцией. 2. Запустите двигатель, затем на 30 сек увеличьте обороты двигателя до 2000 об/мин, затем переведите двигатель в режим холостого хода. Проверьте обороты холостого хода. Если обороты холостого хода не соответствуют требуемым, обратитесь на станцию технического обслуживания Opel. 3. Если обороты холостого хода соответ ствуют требуемым, проверьте содержание СО в выхлопных газах. Для регулировки содержания СО в выхлопных газах вращайте винт регулировки качества смеси, расположенный в измерителе потока воздуха. Винт закрыт заглушкой. 4. Если в процессе регулировки включился вентилятор радиатора, прекратите регулировку и продолжите ее только после выключения вентилятора радиатора. 5. После проведения регулировки отсоедините тахометр и снимите анализатор выхлопных газов.
