Тюнинг трансмиссии
В первую очередь, специалисты рекомендуют выполнять тюнинг коробки переключения передач. Именно этот узел вызывает больше всего проблем в процессе эксплуатации. Одна из проблем – это маховик сцепления, конструкция которого считается слишком тяжелой для двигателя Opel Astra G. Проблема решается просто – заменой.
Многие задумываются: «Стоит или не стоит менять маховик?» С одной стороны, благодаря его работе обороты двигателя не падают даже в случае резкого переключения передачи. С другой стороны, маховик, установленный на Опель Астра G, больше подходит усовершенствованным типам двигателей, которые уже подверглись каким-либо модернизациям.
Как правило, многие автовладельцы изменяют силовые возможности мотора различными способами. Кто-то решается установить турбонаддув, а некоторые предпочитают чип тюнинг, который заключается в перепрошивке ЭБУ двигателем. Данные мероприятия направлены на увеличение мощностных показателей двигателя, а также на снижение расхода топлива.
После того, как элемент будет найден, можно приступить к тюнингу. Выполнить замену можно и своими руками при наличии определенных знаний и навыков. В любом случае, при возникновении каких-либо трудностей можно посмотреть фото или видео процесса. Комплекс мероприятий выглядит следующим образом:
Сначала потребуется демонтировать КПП. Прежде всего, необходимо снять аккумулятор, затем воздушный фильтр, трос сцепления и стартер. Далее нужно вывернуть болты крепления, которые фиксируют платформу КПП на двигателе, и отключить контакт датчика скорости.
Следующий этап подразумевает подъем автомобиля и откручивание гайки привода. Также потребуется выполнить демонтаж картера сцепления.
Третий шаг – отсоединение коробки переключения передач от двигателя
Чтобы работа была выполнена успешно, необходимо выполнять демонтаж осторожно, стараясь не повредить поддон.
Окончательным действием станет замена маховика и обратная сборка конструкции. Благодаря замене столь значительной детали можно будет модернизировать работу трансмиссии и, возможно, снизить расход топлива.
Суть дальнейшего алгоритма
Колеса нужно поставить прямо. Крепежи у пластинок отвинчиваем, отсоединяем разъем жгута сигнальной кнопки. Электропровода тоже нужно отсоединить. Далее идет облицовка пластикового кожуха, кольцо убирается. Придется демонтировать блок управления на тыльной стороне колонки. Затем разъемный держатель приподнимаем и открепляем.
Обязательным дальнейшим условием будет отметка положения штурвала. Следует также открутить срединный крепеж, и руль уже легко поддается вытаскиванию. Наконец-то, можно приступить к «лечению» устройства, демонтируя модульное устройство, прикрепляемое тремя винтиками, с рулевого механизма.
При диагностировании причины дефектов с модульной системой в недостаточном контакте улиточного шлейфа сервисмены зачищают и подгибают разъемные «усики». В некоторых ситуациях обращаются к методике дублирования разъема проводным шлейфом, заранее подготовленным.
Распространенные неисправности
Какие в работе проводки Опель Вектра Б или Астра H могут произойти неисправности:
- Короткое замыкание — одна из наиболее распространенных проблем. При КЗ перегорает предохранительный элемент, а если вместо него был установлен самодельный предохранитель, то это может привести и к перегоранию изоляции того или иного участка цепи. В том случае, если провод установлен отдельно, не в связке с другими кабелями, то это лучше всего — в данном случае менять нужно будет только проводок. Другое дело, если сам кабель, изоляция которого подверглась перегоранию, находится в жгуте. Если это так, то оплавление изоляционного слоя произойдет и с другими проводами, расположенными рядом. В свою очередь, такая проблема может привести к возгоранию.
- Обрыв цепи в автомобилях Опель Омега, Астра H или в любой другой модели — это не настолько опасная проблема, при обрыве максимум, с чем придется столкнуться автомобилисту — неработоспособность оборудования.
- Отсутствие либо плохой контакт в соединениях. Довольно часто, когда блок управления выдает ошибку на приборной панели Check Engine, при этом указывая на неисправность того или иного датчика, причина заключается просто в плохом его контакте. При этом блок управления будет расценивать этот датчик как неработоспособный. Для диагностики плохого соединения понадобится вольтметр. Его нужно подключить к массе, то есть кузову или двигателю авто, а вторым щупом — к выводу соединений, диагностика уровня напряжения осуществляется с обоих сторон. Уровень снижения напряжения должен составлять не выше 0.5 вольт.
- Неисправность оборудования — самая простая с точки зрения диагностики поломка. Вы точно знаете, что вышло из строя и вам остается только заменить то или иное устройство. Однако, перед заменой желательно понять, в чем заключается причина выхода из строя оборудования, чтобы не допустить такой же проблемы в будущем.
- Неисправность аккумулятора отразиться на работе многих потребителей энергии. Более того, с разряженной батареей у вас не получится даже запустить двигатель. Причин разряда может быть несколько — нарушение правил использования, износ в результате долгой эксплуатации либо производственные дефекты.
- Генератор — это устройство, которое питает все потребители энергии в бортовой системе авто во время движения, в отличие от АКБ, который питает оборудование в начале эксплуатации авто. Если генератор начинает работать некорректно, это одновременно может отразиться на функционировании многих узлов. Сам генератор состоит из многих элементов, поэтому если вы уверены в том, что проблема заключается именно в этом узле, все его составляющие нужно будет проверить. А для этого придется произвести демонтаж механизма и его разборку для выявления слабых мест (автор — канал Volodymyr Zagryvyi / Владимир Загривый).
Последовательность работ по самостоятельной замене изитроника на механику.
Внимание, в статье описана самая простая переделка. В ходе переделки, мы оставим труп изитроника и будем использовать его сцепление
Это позволяет нам не снимать коробку переключения передач, не прошивать двигатель и не переделывать проводку.
Все работы займут 1-2 дня с перекурами.
Шаг 1 — Снимаем аккумулятор.
Это необходимо для того, чтобы не спалить машину в процессе выполнения работ, да и без его снятия, нам не подлезть к изитронику…..
Шаг 2 — Устанавливаем главный цилиндр сцепления.
Отрезаем заглушку от бачка на главном тормозном цилиндре.
Откручиваем заглушку на моторном щите и устанавливаем на место главный цилиндр сцепления.
Устанавливаем педаль сцепления.
Все это ставится болт он.
Шаг 3 — устанавливаем рычаг переключения передач.
Снимаем джойстик изитроника и отцепляем его ждут проводов.
Меняем резиновую заглушку в моторном щите на пыльник от МКПП. Так как я перекуп и не ставил цели сделать по уму, я просто разрезал резиновую заглушку крест накрест и силком протолкнул тягу переключения передач. Сделал я это, чтобы сэкономить на пыльнике, не деньги, время, просто пыльник надо было долго ждать, а на разборке его не было.
При помощи паяльника или ножа вырезаем в тоннеле КПП отверстие под кулису МКПП. Ничего сложного в этом нет т.к. по форме штамповки пластика все понятно.
Устанавливаем на место кулису и тягу переключения передач.
Тоннель пока не собираемся, так как необходимо ещё настроить кулису.
Шаг 4 — меняем механизм переключения передач от изитроника на крышку от механики.
Отцепляем разъемы управления двигателями выбора передач. И ответим провода в сторону.
Сам механизм выбора передач держится на 4х болтах.
Откручиваем их и аккуратно выводим механизм. Он, как правило в грязи, а при извлечении эта грязь так и норовит упасть в коробку….
Если вам повезет, прокладку получится оставить старую, собственно я так и сделал, но поставил на герметик.
Меняем механизм выбора передач на механизм от МКПП.
Болты от механизма изитроника очень длинные. Используйте болты от механики!
Шаг 5 — устанавливаем вертолеты (тяги переключения передач)
Это самый сложный момент во всей работе.
Я ставил правое крепление без ямы и домкратов, на ощупь сверху.
Левое крепление ставится довольно удобно.
Шаг 6 — настраиваем кулису.
Делается это очень просто. Шестигранником или шилом/сверлом фиксируем рычаг переключения передач в положении между 1-2 передачами и аналогичным образом фиксируем механизм выбора передач на коробке(нажимаем кнопку).
После этого затягиваем болт на тяге переключения передач.
Шаг 6 — монтируем гидропривод сцепления.
Я изготовил гидропривод сам. Рулеткой отмерил по месту 2 медных трубки и развальцевал. На каждой трубке с одной стороны стоял опелевский штуцер, а с другой вазовский. Шланг взял от ваз 2110.
Вышло у меня примерно вот так:
Гидропривод крепким стяжками, а где есть штатные крепления, используем их.
Прокачиваем с помощником. И обязательно проверяем течи.
На этом переделка механической части закончена.
Шаг 7 — переделываем электрику.
Электрику необходимо переделать, так как при любой ошибке по изитроника, запуск двигателя штатным стартером невозможен.
Само реле управляется минусом! Плюс на нем есть постоянно.
Возможны два варианта переделки — использование штатного замка зажигания для запуска двигателя или установка кнопки стартера. Второй вариант реализовать гораздо проще.
Что входит в электросхему?
Полная электросхема Опель Астра
Для начала рассмотрим, из каких систем состоит электрическая схема автомобиля Опель Астра А, Б или H:
- система управления силовым агрегатом;
- бензонасос, а также устройство подогрева фильтрующего элемента и регулятор положения педали газа;
- система охлаждения мотора;
- устройства очистителей лобового и заднего стекла (если это хэтчбек, в седанах заднего дворника нет), датчик дождя, узел для омывания оптики;
- внешние зеркала заднего обзора;
- электрические стеклоподъемники, если ими оборудовано авто;
- модели Астра H также оснащаются системой отопления и вентиляции салона транспортного средства;
- освещение багажного отделения, салона, прикуриватель;

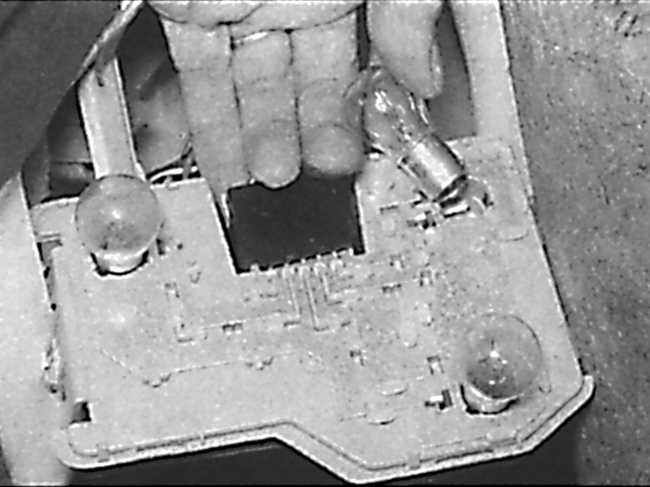

- освещение контрольного щитка, а также передней и задней оптики;
- тягово-сцепной узел, гудок;
- противотуманная оптика, а также система освещения номерного знака;
- устройство обогрева заднего стекла, климат-контроль или кондиционер, различные регуляторы;
- освещение зеркала потолочного козырька и бардачка.
Электросхема системы охлаждения мотора
Где находится ЭБУ Опель Вектра
Кроме того, ЭБУ выполняет функции диагностики неисправностей систем и узлов двигателя. При обнаружении какой-либо неисправности ЭБУ включает сигнализатор “Требуется техобслуживание двигателя”, определяет и заносит в память соответствующий код (коды) неисправности. Это облегчает в дальнейшем проведение диагностики отказов.
На автомобиль Opel Vectra установлен ЭБУ типа IEFI-6. При отказе ЭБУ заменяется в сборе, поскольку не содержит ремонтопригодных элементов. Параметры и алгоритмы управления хранятся в стираемом программируемом постоянном запоминаю щем устройстве (СППЗУ). Вариант программы, записанной в ПЗУ, обозначен номером ЭБУ, который соответствует идентификационному номеру автомобиля. ЭБУ осуществляет питание различных датчиков и выключателей постоянным напряжением 5 и 12 В. Электрические цепи ЭБУ обладают высоким сопротивлением, поэтому при соединении клемм питания с контрольной лампой последняя не горит.
Для точного измерения напряжения питания следует применять цифровой вольтметр с высоким полным сопротивлением (10 МОм). ЭБУ управляет работой топливнык форсунок, клапаном холостого хода, сцеплением компрессора и т. д. с помощью специальных электронных устройств (4-х канальных драйверов), предназначенных для обработки выходных управляющих сигналов ЭБУ. ЭБУ Опель Вектра выполнен необслуживаемым. Поэтому при отказе ЭБУ он подлежит замене в сборе.
Дилемма: ремонтировать самому или заехать на СТО?
В интернете огромное количество информации в основном на форумах, где ремонт сим-модуля бортжурналы Opel Astra описывают довольно подробно. Автомеханики действуют по определенной схеме:
- Хороший результат дает пропайка контактов.
- Оказывает положительное действие исправление «недугов» шлейфа.
- Неплохо сказывается на функционале прибора монтаж защелок, отвечающих за снижение вибрации.
- В иных случаях эффективно сим-модуль «Опель-Астра H» заменить новым.
Изучив информацию из разных источников, хозяин машины решает выполнять ремонт своими руками с целью экономии. Возлагая слишком большие надежды на собственные знания, ожидаемый результат он не получает. Итог – начинаются поиски нового аппарата, который стоит довольно недешево.
Сим-модуль как отличие Opel от других марок
Иномарка от немецкого концерна отличается от других «собратьев» именно этим узлом. На этой автомашине разработчик обратился не к аналоговому зажиганию, а предпочел цифровой вариант. Здесь не встретить обильно натолканных толстых проводов. Питание, can-шина, пара проводов – все что торчит из cim-модуля. Работа поворотников, оптики осуществляется благодаря двум проводкам.
Вам будет интересно:Настоящие «пацанские» машины — топ крутых дешевых автомобилей
В конструкцию инженеры вшили и аналоговый замок зажигания, контроллер, отвечающий за шифровку аналоговых сигналов в цифру, но добраться до этих контактов сложно и могут только специалисты. В связи с этим ремонт cim-модуля по бортжурналу Opel Astra в блогах интернета новичку произвести трудно, но сделать это вполне реально.
Поэтапная подготовка
Следует придерживаться определенной последовательности ремонтных манипуляций.
Для начала рулевое колесо предстоит снять. Делать это нужно при минусовой скинутой клемме АКБ. Как правильно снимать штурвал? Здесь первоначально мешает подушка безопасности, ее нужно убрать, повернув руль на 900 градусов. Дальше необходимо отщелкнуть крепежи и два цветных разъема от подушки, пропустить их через руль.
Внимание! Разбор подушки ввиду наличия пиропатрона проводится крайне осторожно!
Что видно в нише теперь:
- Открывается доступ к пластине сигнальной кнопки, которая выполнена из металла.
- Виднеется провод бело-коричневого оттенка, от него идет питание в верхнюю пластину.
- Нижняя пластина «питается» через коричневый шнур.
Также виден винт, держащий пластинку, центральный фиксатор рулевого колеса, главный разъем, ответственный за работу кнопок на штурвале и пружинка защелок Air Bar.
Блок под капотом
Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.
Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)
Фото — схема
Описание предохранителей
| FB1 | 50А Электрогидравлический жесткий верх HT |
| FB2 | 80А Дизель (Контроллер времени накаливания) |
| FB3 | 80А ЭГУР |
| FB4 | 30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH |
| FB5 | 80А на REC / Задний блок предохранителей |
| FB6 | 80А на REC / Задний блок предохранителей |
| F1 | 20А Антиблокировочная система тормозов (ABS) |
| F2 | 30А Антиблокировочная система тормозов (ABS) |
| F3 | 30А Система обогрева, вентиляции салона, климат-контроль (HVAC) |
| F4 | 30А Система обогрева, вентиляции и кондиционирования (HVAC) |
| F5 | 30/40А Вентилятор системы охлаждения 1* |
| F6 | 30/40А Вентилятор системы охлаждения 2* |
| F7 | 10А Омыватели стекол 20A (без REC) Центральный замок ZV |
| F8 | 15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA |
| F9 | 25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125) |
| F10 | 7.5A На диагностический разъем DIAG |
| F11 | 7.5A Приборы |
| F12 | 5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV |
| F13 | 15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125) |
| F14 | 30А Стеклоочиститель ветрового окна |
| F15 | 30А Стеклоочиститель окна двери |
| F16 | 5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх |
| F17 | 25А Подогрев топливного фильтра (дизельные модели) |
| F18 | 25А Стартер |
| F19 | 30А Электронное оборудование коробки передач |
| F20 | 10А Кондиционер / Звуковой сигнал (K4_X125) |
| F21 | 20А Электронное оборудование двигателя |
| F22 | 7,5А Электронное оборудование двигателя |
| F23 | 10А Система адаптивного света фар (AFL), регулирование угла наклона фар |
| F24 | 15А Топливный насос |
| F25 | 15А Электронное оборудование коробки передач |
| F26 | 10А Электронное оборудование двигателя |
| F27 | 5А Усилитель рулевого управления |
| F28 | 5А Электронное оборудование коробки передач |
| F29 | 7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic |
| F30 | 10А Электронное оборудование двигателя (катушки зажигания) |
| F31 | 10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56) |
| F32 | 5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления |
| F33 | 5А Система адаптивного света фар (AFL).Регулирование угла наклона фар |
| F34 | 7,5А Блок управления модуля рулевой колонки |
| F35 | 20А Информационно — развлекательная система |
| F36 | 7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель |
Назначение реле
- К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
- К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
- К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
- К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
- К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
- К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
- К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
- К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
- К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
- К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
- К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
- К9 (K1_X125) Стартер (FE18, K3_X125)
- К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
- К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
- К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
- К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
- К13 (K10_X125) Топливный насос (FE24)
- К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)
Отдельные элементы реле могут находится вне основного блока, например:
- K30A Реле — вентилятор радиатора (FE5, FE6)
- K30B Реле — вентилятор радиатора (FE5, FE6)
- K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
- K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)
ЭБУ Опель Вектра – причины выхода из строя
Причины, выхода из строя ЭБУ Опель Вектра наиболее часто возникают по вине автовладельца. Так, например, попытка перезаписать программное обеспечение при проведении чип-тюнига может закончится неудачей, если автолюбитель выбрал не правильное ПО. Также причинами, вызывающими поломку ЭБУ являются:
- Неудачное расположение модуля управления. Например, в автомобилях ВАЗ 2113 – 2115 ЭБУ установлен рядом с радиатором печки. Помимо теплового воздействия, блок может залить охлаждающей жидкостью, после чего машина останется без мозгов;
- Ухудшения контакта между клеммами и генератором или аккумулятором. Это вызывает скачки бортового напряжения автомобиля. ЭБУ защищен от перепадов напряжения, но продолжительное воздействие способно вывести блок из строя;
- Возникновение ЭДС в первичной обмотке катушки ведет к пробою транзисторов электронного блока управления. Электродвижущая сила обычно возникает при плохом контакте свечей зажигания или повышенном внутреннем сопротивлении высоковольтных проводов.
Принцип работы CAN Опель Астра Г
- Руководства по ремонту
- Руководство по ремонту Опель Астра 2004-2006 г.в.
- Принцип работы CAN
Вместо отдельного проводника для каждого сигнала используются только два общих провода, что позволяет одновременно получать информацию о состоянии большинства приборов и датчиков, не используя при этом отдельные тумблеры и переключатели. Шина CAN, получая важную информацию (например, о неисправности), фиксирует ее в своей памяти.
↓ Комментарии ↓
1. Эксплуатация и техническое обслуживание автомобиля
1.0 Эксплуатация и техническое обслуживание автомобиля 1.1. Общие сведения 1.2. Органы управления и комбинация приборов 1.3. Кондиционер и отопитель 1.4. Оборудование салона 1.5. Система пассивной безопасности 1.6. Вождение и обслуживание автомобиля 1.7. Таблицы
2. Двигатель
2.0 Двигатель 2.1. Новый бензиновый двигатель Z 18 XER DOHC-I 2.2. Бензиновые двигатели – общие процедуры проверки 2.3. Снятие и установка силового агрегата 2.4. Механическая часть двигателя 2.5. Проверочные и ремонтные операции компонентов механической части двигателя 2.6. Система охлаждения 2.7. Система впрыска топлива бензиновых двигателей 2.8. Система смазки 2.9. Таблицы
3. Трансмиссия
3.0 Трансмиссия 3.1. Сцепление 3.2. Механическая коробка передач 3.3. Автоматическая коробка передач 3.4. Приводной механизм 3.5. Таблицы
4. Ходовая часть
4.0 Ходовая часть 4.1. Общие сведения 4.2. Колеса и шины 4.3. Передняя подвеска 4.4. Задняя подвеска 4.5. Таблицы
5. Рулевой механизм
5.0 Рулевой механизм 5.1. Общие сведения 5.2. Предварительные проверки 5.3. Рулевой механизм 5.4. Таблицы
6. Тормозная система
6.0 Тормозная система 6.1. Общие сведения 6.2. Общие процедуры проверки 6.3. Операции регулировки и замены элементов тормозной системы 6.4. Таблицы
7. Бортовое электрооборудование
7.0 Бортовое электрооборудование 7.1. Общие сведения 7.2. Система электроснабжения 7.3. Бортовое электрооборудование 7.4. Таблицы
8. Кузов
8.0 Кузов 8.1. Особенности конструкции 8.2. Навесные элементы
9. Схемы электрооборудования
9.0 Схемы электрооборудования 9.1 Обозначения, использующиеся на схемах электрооборудования 9.2 Система охлаждения двигателя (двигатели Z14XEP, Z16XEP, Z18XE и Z17DTL) 9.3 Передние и задний стелоочистители/Датчик дождя/Омыватели фар 9.4 Стеклоподъемники 9.5 Выключатель стоп-сигналов/Выключатель фонарей заднего хода/Панель переключателей наружного освещения/Подсветки панели приборов 9.6 Задние комбинированные фонари/Подссветка номерного знака/Стоп-сигнал верхнего уровня 9.7 Фары (кроме ксеоновых)/Противотуманные фары 9.8 Внутреннее освещение салона/Розетка отбора мощности/Прикуриватель/Освещение богажного отделения
