Opel Vectra 2,2DTR SPORT-ZENDER › Бортжурнал › РЕМОНТ СТАРТЕРА

На днях авто перестало заводиться, только слышен щелчок втягивающего и Усё, , тишина. Звонок товарищу Серёге www.drive2.ru/cars/opel/vectra/vectra_b/karpovic/ и с галстука авто завел с пол тыка. Чеша репу было решено ремонтировать стартер самому. Авто в гараж на яму и понеслось:1 клеммы аккумулятора в сторону и защиту двигателя2 кожух турбины и тепловую рамку стартера снимаем3 первую часть глушителя снимаем (три гайки возле турбины)4 провода от втягивающего и стартера откручиваем и в сторону5 откручиваем сам стартер (один болт с верху, и один снизу.6 вынимаем и радуемся нашей е.ли и возмущения на немцев, в моем случае слышали все гаражи (не переводимую игу слов) — Е… ые фашисты, как можно так проектировать и т.д.7 разбираем сам стартер, чистим, моем от грязи смазки, меняем втягивающее (20 у.е), проверяем щетки (мои были в поряде еще по 1,5 см ), набиваем новую смазку в бендиксе и собираем весь стартер заново.8 устанавливаем стартер на место, крепим проводку на него.9 устанавливаем глушитель, предварительно чистим с обоих сторон фланчики и меняем прокладку в виде кольца от выпускного коллектора.10 устанавливаем защитный кожух и рамку турбины и стартера11 подкл аккумулятор и старт.P.S- номер втягивающего по каталогу 131586

сняли с турбины кожух

сняли первую часть глушителя

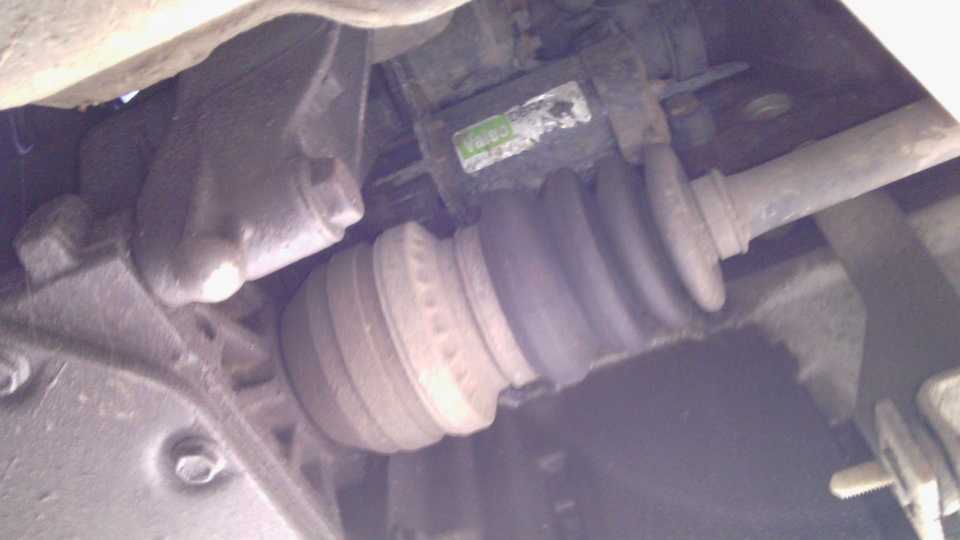

снимаем стартер (два болта)

разбираем стартер, чистим, смазываем бендикс, меняем втягивающее

проверяем щетки, чистим

чистим посадочное от коллектора

Opel Vectra Экономная зажигалка › Logbook › Ремонт насоса ГУР Привет всем.Ничего вечного не бывает…

Слив и заправка системы охлаждающей жидкостью1. Замена охлаждающей жидкости производится при обслуживания и ремонте автомобиля…

Opel Vectra › Бортжурнал › Один из способов попасть на замену ЭБУ на…

Opel Astra h. Ремонт стартера .. 140 141 142 143 144 145 146 147 148…

Разболтовка и параметры колес ВектрыМашина с “навороченными” дисками оригинального дизайна всегда смотрится красиво. Поэтому многие…

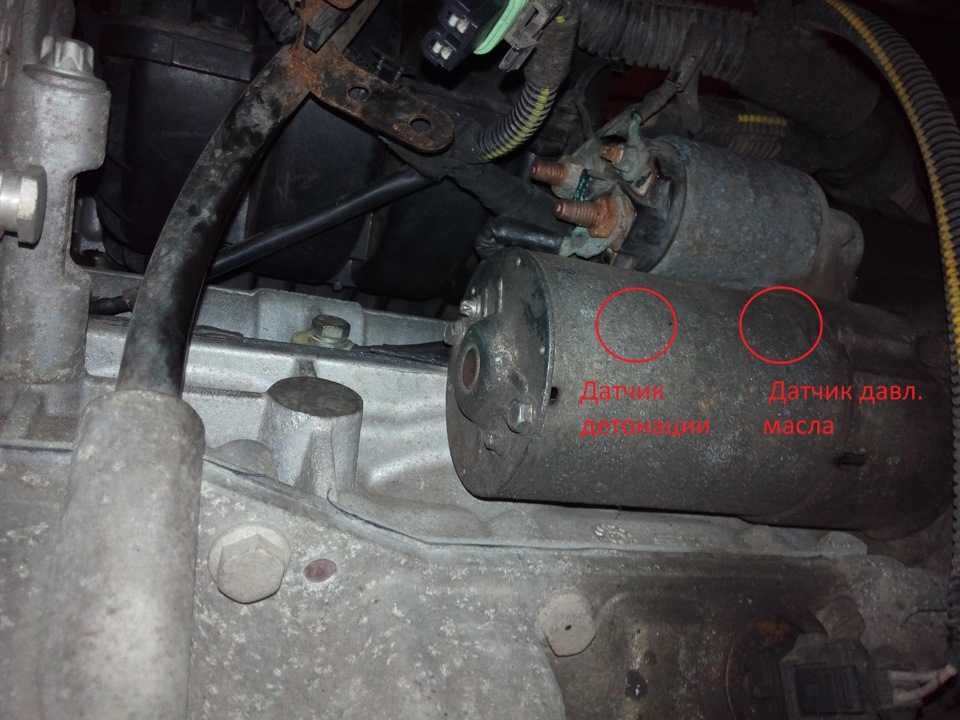

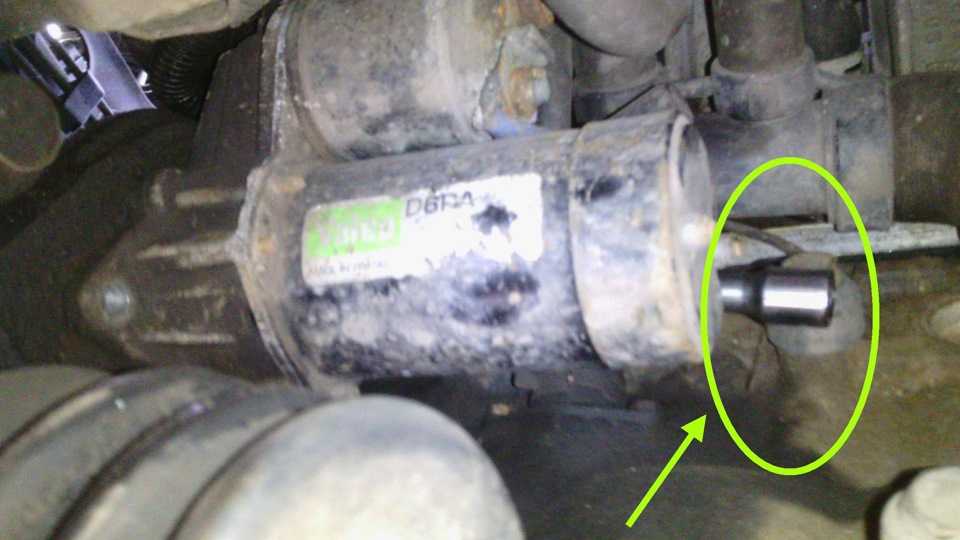

Как снять стартер опель вектра б

Стал плохо крутить стартер на горячую. Решил разобрать, посмотреть в чем дело. Стартерснимается очень просто. Чтобы залезть под машину, я наезжал передними колесами на доски высотой примерно 10 см.Для снятия стартера нужно:1. Отсоединить провод от клеммы аккумуляторной батареи.2. Открутить 2 гайки (одна на 10, вторая на 13) и отсоединить подводящую электропроводку.3. Вывернуть 2 крепежных болта и можно вытаскивать стартер.

У меня стартер снялся, как только я ослабил нижний болт. как оказалось, были сломаны оба «уха» .

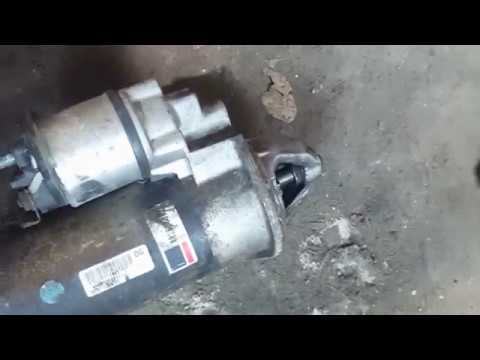

оригинальный стартерЩеточный узел ещё живой

А вот что было внутри.

Отпал и развалился один постоянный магнит.

Вычистил, собрал, прижал, через шайбы. Стал работать ещё хуже. Крутил только на холодную, с перебоями. Иногда выскакивали ошибки ДПРВ и ДПКВ.Заказал новый стартер JP Group, т.к., по отзывам, скорее всего будет стартер Valeo. В прошлом году уже заказывал генератор JP Group, в коробке лежал Bosh.Как и предполагал, в коробке JP Group лежал стартер ValeoПоставил. Теперь заводиться отлично.

Система пуска

Описание системы пуска двигателя

Стартер имеет полюса, расположенные по окружности якоря. Обе обмотки соленоида запитаны. Втягивающая обмотка соединена с массой через стартер. Обмотки втягивающей цепи вместе создают электромагнитное поле для втягивания и удержания плунжера. Плунжер перемещает рычаг шестерни. Это приводит в действие привод стартера, благодаря чему ведущая шестерня стартера входит в зацепление с зубчатым венцом маховика двигателя. В то же время перемещение плунжера замыкает контакты переключателя в соленоиде стартера, при этом полное напряжение аккумуляторной батареи подается непосредственно на мотор стартера, благодаря чему происходит вращение коленчатого вала двигателя.

Как только контакты переключателя соленоида замыкаются, ток перестает течь через втягивающую обмотку, поскольку напряжение аккумулятора подается на оба конца обмотки. Удерживающий режим обмотки остается под напряжением, при этом электромагнитное поле достаточно сильное, чтобы удерживать плунжер, приводной рычаг, механизм привода стартера и контакты переключателя соленоида на месте для продолжения вращения коленчатого вала двигателя. После того, как двигатель запускается, обгонная муфта шестерни защищает якорь стартера от чрезмерной скорости вращения, пока выключатель зажигания не размыкается.

После того, как замок зажигания переводится из положения запуска, реле стартера размыкается и напряжение аккумуляторной батареи перестает подаваться на соленоид стартера. Ток подается с контактов стартера через обе обмотки на массу в конце втягивающей обмотки. При этом направление течения тока через втягивающую обмотку изменяется на противоположное тому, которое было при первой запитке обмотки. Данное обстоятельство, наряду с действием возвратной пружины стартера, приводит к разъединению привода стартера и одновременному размыканию контактов переключателя соленоида, вследствие чего цепь стартера обесточивается.

Когда замок зажигания переводится в положение запуска, дискретный сигнал подается на блок управления кузовными системами, оповещая его о переходе в соответствующий режим зажигания. Блок управления кузовными системами посылает сообщение на блок управления двигателем, оповещая о начале вращения коленчатого вала двигателя стартером. Блок управления двигателем производит проверку положения парковки/нейтрали коробки передач, после чего, если данное условие соблюдено, подает напряжение 12 В на цепь управления реле стартера. Благодаря этому напряжение аккумуляторной батареи начинает подаваться посредством пускового реле на соленоид стартера

Проверка работы, втягивающей и удерживающей обмоток

Внимание Чтобы не допустить перегорания обмотки, данную проверку производить как можно быстрее (не более 3 — 5 с). Проверка втягивающей обмотки тягового реле:

Проверка втягивающей обмотки тягового реле:

1. Отсоединить провод 3 обмотки возбуждения от вывода «М» (2) реле включения 1.

2. Присоединить 12-вольтовую батарею к выводам, как показано на рисунке.

3. Если при этом шестерня привода смещается в положение зацепления, втягивающая обмотка реле исправна. Если этого не происходит, заменить тяговое реле.

Проверка удерживающей обмотки тягового реле:

1. Отсоединить провод 2 обмотки возбуждения от вывода «М» (1) реле включения.

2. Если шестерня привода выдвигается в положение зацепления, реле исправно. Если же шестерня многократно выдвигается и возвращается в исходное положение, это указывает на обрыв в удерживающей обмотке. Заменить реле.

Проверка отпускания тягового реле:

Замена и установка стартера на Опель Вектра Б

Подготовительный этап: инструменты, дополнительное освещение, ветошь, смазка, набор головок.

• Машину устанавливаем на ровную платформу, блокируем задний ряд колес башмаками с целью недопущения произвольного отката;
• Открываем капот, снимаем клеммы от АКБ, чтобы не допустить замыкания;
• Отвинчиваем крепежную гайку, снимаем силовые клеммы с платы;
• Выкручиваем гайки крепления, снимаем пусковое устройство с посадочного места (шлицов).Последующие действия во многом зависят от принятого решения: установка нового стартера или перебор штатного.

С экономической стороны, дешевле и рациональнее перебор, но при условии, что отсутствуют трещины, повреждения корпуса.

Стартер – общая информация, снятие, установка и проверка

1. Единственной задачей системы запуска является обеспечение вращения двигателя со скоростью, достаточной для его запуска – примерно 300 об/ мин.

2. Система запуска состоит из стартера, аккумуляторной батареи, выключателя зажигания, тягового реле и соединительной электропроводки.

3. В зависимости от модели могут устанавливаться стартеры различных марок. Ниже приведен общий принцип функционирования стартера. 5. Стартер представляет собой электромотор постоянного тока со смешанным возбуждением и установленным снаружи электромагнитным тяговым реле. Стартер состоит из корпуса или статора с обмотками возбуждения, якоря с обгонной муфтой, крышки со щеткодержателями и тягового реле.

5. При включении стартера через обмотку тягового реле начинает протекать ток от аккумуляторной батареи. Якорь реле втягивается и контакты замыкаются. Одновременно якорь реле через приводной рычаг обеспечивает выдвижение шестерни с обгонной муфтой, при этом ступица муфты поворачивается на винтовых шлицах вала якоря стартера и поворачивает также и шестерню, что облегчает ввод последней в зацепление с зубчатым венцом маховика. Через замкнутые контакты тягового реле проходит ток, питающий обмотки статора и якоря и якорь стартера начинает вращаться вместе со ступицей и обгонной муфтой.

6. После запуска двигателя частота вращения шестерни превышает частоту вращения якоря стартера. В этом случае обгонная муфта свободно проворачивается, и крутящий момент не передается от маховика двигателя на вал якоря стартера. После отпускания ключа зажигания цепь питания обмоток тягового реле через выключатель зажигания размыкается, якорь тягового реле пружиной отжимается в исходное положение, контакты реле размыкаются и шестерня привода выходит из зацепления с зубчатым венцом маховика.

7. Стартер с втягивающим реле расположен параллельно коленчатому валу двигателя и закреплен на силовом агрегате.

8. При проведении ТО необходимо обеспечить безукоризненное соединение электропроводки, удалить следы коррозии зажим и смазать клеммы специальной смазкой.

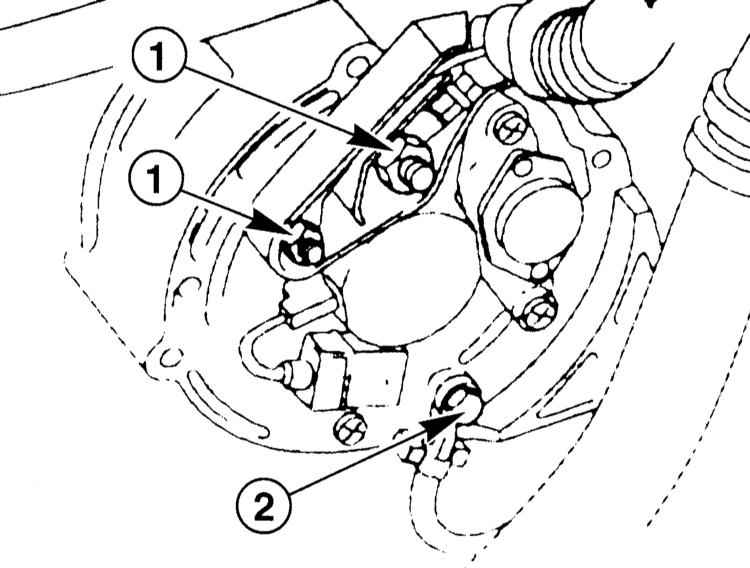

Снятие и установка стартера

9. Отсоедините провод от отрицательной клеммы аккумуляторной батареи и поднимите автомобиль на подъемнике.

10. Рассоедините разъем

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Стартер Opel Vectra B

Главное предназначение стартера — передача момента вращения на коленчатый вал с целью последующего запуска силового агрегата. На автомобили семейства Опель Вектра Б устанавливают один из двух типов пусковых устройств (далее ПУ): с редуктором и без такового.

Отличие первого в том, что он потребляем меньше количество электрической энергии, но имеет сложную конструкцию. Вторая модификация (без редуктора) проста в обслуживании, но ресурс использования короче предыдущего аналога.

Порой не всегда целесообразно покупать, устанавливать новое ПУ, достаточно заменить изношенные элементы. С экономической стороны это наиболее рациональное решение.

Итоговый перечень деталей для замены выдает мастер СТО. Владелец также может самостоятельно провести дефектовку агрегата при наличии опыта.

Проблемы со стартером, способы их решения

Поломки, связанные со стартером, классифицируют по двум категориям: электрические и механические. От того, как быстро мастер идентифицирует поломку, зависит срок окончания ремонта.

Электрические

Повреждение электрической проводки, изоляционного слоя, витков. Чаще всего, слабый контакт на участке провода от рулевой колонки, аккумулятора к пусковому устройству.

Признаки:

• Тугое вращение ротора;
• Не заводится стартер;
• Отсутствие движения ПУ при подаче тока на контакты;
• ПУ щелкает, но не крутит: замыкание на витках обмотки, обрыв, дефект втягивающего реле;
• износ щеток, якоря.

Чтобы исключить другие поломки проверяем уровень заряда АКБ, плотность фиксации клемм, подтягиваем при необходимости. На рулевой колонке осматриваем состояние сердцевины замка. В исправном состоянии не должно быть люфта, тугости вращения, прочих дефектов.

Механические

Поломки не связаны с электрической составляющей. Чаще всего, причину неисправности ищут в обгонной муфте, стопорном кольце, маховике, прижимной пружине, подшипнике.

Неподвижный коленчатый вал при подаче напряжения на ПУ — признак механической поломки.

Характерный металлический скрежет при работе стартера — износ (деформация) зубьев маховика.

Как видим, все достаточно просто, если правильно отделить один тип неисправности от другого.

Признаки:

• ПУ начинает вращение, но с задержкой: причина в подгорании контактов, выходе из строя втягивающего реле;
• Вращение с явными усилиями: износ щеток, опорного подшипника;
• Привод не выходит из зацепления: повреждение бендикса, зубьев маховика.

Самая распространенная поломка, когда ротор не выходит из зацепления после запуска двигателя. Причина:

• проседание прижимной пружины;
• залипание контактов платы;
• непригодное состояние втягивающего реле стартера;
• деформация подшипника, привода.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Оригиналы, аналоги, артикулы и цены

Артикул / название / ОЕМ	Цена (Руб.)
STARLINE SX2107 SX 2107 (0,9 кВт)	От 6500
STARLINE SX2171	—/—
BOSCH (Бош) 0986017120	От 7100
BOSCH 0001107401	—/—
MAGNETI MARELLI 943251576010	От 7900
—/— 943251576534 (Opel Astra H, G)	—/—
—/— 943251576328	—/—

Где находится стартер в автомобиле Опель Астра H

Месторасположение стартера шаблонное, как для автомобилей семейства Опель Астра: левая сторона моторного отсека, торцевая часть блока цилиндров (см. фото).

При необходимости проведения ремонта, профилактики доступ имеется из-под капотного пространства и днища. Для обеспечения максимального комфорта, обзорности мастера СТО рекомендуют использовать гидравлический подъемный механизм.

Рекомендации по эксплуатации пускового устройства

• Длительность вращения за один цикл не должна превышать 10 – 15 секунд, после чего следует пауза на 25 – 30 сек.;
• Обязательные профилактики каждое второе ТО (через 30000 км).

Снятие и установка карбюратора Opel Vectra A

Снятие

Отсоединение вакуумных трубок от передней части карбюратора на моделях 1,6 л

Общие сведения

1. Снимите провод массы с аккумулятора. 2. На ранних моделях снимите воздушный фильтр. На более поздних моделях отсоедините воздухопровод от воздушного фильтра, затем отсоедините вакуумную трубку и шланг вентиляции картера от воздушной камеры. Отвинтите три винта и снимите воздушную камеру вместе с воздуховодом. 3. На моделях 1,4 л отсоедините подающий топливный шланг от карбюратора, а на моделях 1,6 и 1,8 л отсоедините топливные шланги от сепаратора паров топлива. Закройте концы шлангов подходящи ми пробками. 4. Извлеките скобу, крепящую оболочку троса акселератора к кронштейну на карбюраторе, затем снимите уплотнительное кольцо с кронштейна и отсоедините трос акселератора от рычага дроссельной заслонки. 5. Промаркируйте и отсоедините шланги подачи охлаждающей жидкости от корпуса автоматической воздушной заслонки. Закройте концы шлангов подходящими пробками или закрепите их в верхнем положении для исключения вытекания охлаждающей жидкости. 6. Промаркируйте и отсоедините от передней части карбюратора вакуумные трубки (см. рисунок). 7. Отсоедините от карбюратора электрические разъемы. 8. Отвинтите три гайки и снимите карбюратор со шпилек на впускном коллекторе. 9. Снимите прокладки и проставку, установ ленные между карбюратором и впускным коллектором.

Ремонт

Общие сведения

1. Слейте топливо из поплавковой камеры карбюратора и сепаратора паров топлива. Очистите наружную поверхность карбюратора, затем снимите верхнюю крышку карбюратора. 2. Используя сжатый воздух, продуйте жиклеры и отверстия карбюратора. Ни в коем случае не используйте для очистки жиклеров проволоку, даже медную. При необходимости вывинтите жиклеры. 3. Снимите топливный фильтр, расположенный в соединительной муфте подачи топлива. 4. Очистите поплавковую камеру. При наличии износа или повреждений замените поплавок и игольчатый клапан. Проверьте, что игольчатый клапан полностью закрывается перед тем, как поплавок достигнет своего верхнего положения. 5. Замените диафрагмы в клапане обогащения и ускорительном насосе. 6. Дальнейшая разборка карбюратора не рекомендуется. 7. Сборка карбюратора производится в последовательности, обратной снятию. При сборке карбюратора используйте новые прокладки и уплотнительные кольца, а также смажьте тяги смазкой на основе дисульфида молибдена.

Установка

Перед установкой карбюратора выполните следующие действия:

– установите регулировочный винт ускоренных оборотов холостого хода на самую высокую ступеньку ускоренных оборотов холостого хода;
– используя сверло, проверьте величину открытия дроссельной заслонки первичной камеры;
– при необходимости произведите регулировку ускоренных оборотов холостого хода;
– заключительную регулировку оборотов ускоренного холостого хода необходимо произвести на работающем двигателе.

Общие сведения

1. Установка производится в последовательности, обратной снятию. При установке карбюратора используйте новые прокладки. 2. После установки карбюратора выполните следующие проверки и регулировки. 3. Проверьте и, при необходимости, отрегулируйте трос акселератора. 4. Проверьте уровень охлаждающей жидкости и, при необходимости, доведите его до нормы. 5. Проверьте и, при необходимости, отрегулируйте обороты холостого хода и содержание СО в выхлопных газах.

Видео про «Снятие и установка карбюратора» для Opel Vectra A

Установка карбюратора ваз на опель

Установка карбюратора Солекс 21083 на Opel Ascona C

Избавляемся от трамблера на Opel Vectra A c18nz

Замена и установка стартера на Опель Вектра Б

Подготовительный этап: инструменты, дополнительное освещение, ветошь, смазка, набор головок.

• Машину устанавливаем на ровную платформу, блокируем задний ряд колес башмаками с целью недопущения произвольного отката,
• Открываем капот, снимаем клеммы от АКБ, чтобы не допустить замыкания,
• Отвинчиваем крепежную гайку, снимаем силовые клеммы с платы,
• Выкручиваем гайки крепления, снимаем пусковое устройство с посадочного места (шлицов).Последующие действия во многом зависят от принятого решения: установка нового стартера или перебор штатного.

С экономической стороны, дешевле и рациональнее перебор, но при условии, что отсутствуют трещины, повреждения корпуса.

Проблемы со стартером, способы их решения

Поломки, связанные со стартером, классифицируют по двум категориям: электрические и механические. От того, как быстро мастер идентифицирует поломку, зависит срок окончания ремонта.

Электрические

Повреждение электрической проводки, изоляционного слоя, витков. Чаще всего, слабый контакт на участке провода от рулевой колонки, аккумулятора к пусковому устройству.

• Тугое вращение ротора,
• Не заводится стартер,
• Отсутствие движения ПУ при подаче тока на контакты,
• ПУ щелкает, но не крутит: замыкание на витках обмотки, обрыв, дефект втягивающего реле,
• износ щеток, якоря.

Чтобы исключить другие поломки проверяем уровень заряда АКБ, плотность фиксации клемм, подтягиваем при необходимости. На рулевой колонке осматриваем состояние сердцевины замка. В исправном состоянии не должно быть люфта, тугости вращения, прочих дефектов.

Механические

Поломки не связаны с электрической составляющей. Чаще всего, причину неисправности ищут в обгонной муфте, стопорном кольце, маховике, прижимной пружине, подшипнике.

Неподвижный коленчатый вал при подаче напряжения на ПУ — признак механической поломки.

Характерный металлический скрежет при работе стартера — износ (деформация) зубьев маховика.

Как видим, все достаточно просто, если правильно отделить один тип неисправности от другого.

• ПУ начинает вращение, но с задержкой: причина в подгорании контактов, выходе из строя втягивающего реле,
• Вращение с явными усилиями: износ щеток, опорного подшипника,
• Привод не выходит из зацепления: повреждение бендикса, зубьев маховика.

Самая распространенная поломка, когда ротор не выходит из зацепления после запуска двигателя. Причина:

• проседание прижимной пружины,
• залипание контактов платы,
• непригодное состояние втягивающего реле стартера,
• деформация подшипника, привода.

Замена и установка стартера на Опель Астра H

После проведения комплексной диагностики, анализа полученной информации, расчета количества запчастей, подготавливаем:

• Набор головок, инструментов;
• Дополнительное освещение, если в помещении недостаточно естественного света;
• Ветошь, графитная смазка;
• Ремкомплект к стартеру.

Алгоритм действий:

• Машину устанавливаем на смотровую яму, открываем капот, отсоединяем клеммы от аккумулятора, устанавливаем противооткатные башмаки под задние колеса;
• Ключом на «15» отвинчиваем крепежную гайку, снимаем силовые клеммы с платы;
• Выкручиваем гайки крепления (ключ на «17»), снимаем пусковое устройство со шлицов.

Далее следует сделать выбор, что устанавливать: новый стартер или восстановить исправность штатного. С точки зрения экономии, дешевле и рациональнее перебрать прежний, но при условии, что отсутствуют трещины, повреждения корпуса.

Новое пусковое устройство в автомагазине обойдется в 6 – 8 тыс. рублей, в то время как ремонт всего лишь в 2 – 3.5 тыс.

Разбор пускового устройства на составные элементы

При наличии загрязнения на поверхности очищаем, используем ветошь, наждачную бумагу для удаления абразивных наслоений, ржавчины.

• Рассоединяем корпус, отделяем заднюю часть, выводим втягивающее реле;
• Снимаем якорь, прижимную пружину, стопорное кольцо, прокладку;
• Выводим планетарный редуктор;
• Осматриваем роликовый подшипник, обойму, проверяем на люфт.

Устанавливаем новые запчасти с оригинальными каталожными артикулами. Завершаем сборку, запускаем мотор.

Последующий ремонт стартера через 70 – 85 тыс. км., профилактика каждые 25 – 30 тыс. км.

Если испытываете трудности при ремонте, дополнительно ознакомьтесь с видео инструкциями, получите консультации у специалистов СТО.
