Блок в салоне
Он расположен под панелью со стороны водителя, за перчаточным ящиком.
Схема
Обозначение
| 1 | 10А A22 Управление радиоприемником, K33 Дисплей информационного центра водителя (DIC) |
| 2 | 20А Модуль управления кузовом K9, наружное освещение |
| 3 | 25А Модуль управления кузовом K9 |
| 4 | 20А A11 Радиоприемник, P5 Блок управления зуммером |
| 5 | 7,5А A12 Блок управления цифровым радиоприемником, K82 Блок управления мобильным телефоном, T11 Модуль интерфейса мультимедийного проигрывателя |
| 6 | 20А Розетка электропитания передняя (прикуриватель) |
| 7 | 20А Розетка питания дополнительного оборудования |
| 8 | 30А Модуль управления кузовом K9, Левая фара (ближний свет, галогеновый) |
| 9 | 30А Модуль управления кузовом K9, Правая фара (ближний свет, галогеновый) |
| 10 | 30А Модуль управления кузовом K9, Дверные замки |
| 11 | 40А K8 Модуль управления электродвигателем вентилятора. Система отопления (вентиляции) и кондиционирования |
| 12 | 25А S64D Выключатель регулятора положения сиденья — водитель, S65D Выключатель поясничного упора сиденья — водитель |
| 13 | 25А Электропривод передних сидений |
| 14 | 7,5А X84 Диагностический разъем |
| 15 | 7,5А Модуль диагностики и контроля подушек безопасности K36 |
| 16 | 10А Центральный замок |
| 17 | 10А A26 Панель управления системой отопления, вентиляции и кондиционирования, K33 Блок управления системой отопления, вентиляции и кондиционирования |
| 18 | 30А KR104A Реле логистического режима 1 |
| 19 | 20А Модуль управления кузовом K9 Стоп-сигналы, фонари света |
| 20 | 5А K85 Модуль определения присутствия пассажиров |
| 21 | 10А Р16 приборная доска |
| 22 | 5А S39 Замок зажигания |
| 23 | 20А Модуль управления кузовом K9 |
| 24 | 20А Модуль управления кузовом K9 |
| 25 | 20А Замок рулевой колонки |
| 26 | 20А Разъем питания дополнительного оборудования |
Как заменить самостоятельно?
Для замены элементов в монтажном блоке салона не потребуется специальных инструментов. Нужна только шлицевая отвертка и набор новых предохранителей.
Замена предохранителей
Руководство к замене, вышедших из строя предохранителей, например, отвечающих за работу печки или прикуривателя следующее:
- Выключить систему зажигания автомобиля.
- Открыть небольшой откидной ящик на панели приборов, находящийся в районе колена левой ноги водителя.
- Нажать на расположенные по бокам пластиковые зажимы и вынуть корпус ящика из рамки.
- Открутить четыре шлицевых винта крепления рамки.
- Вынуть монтажный блок со своего места, потянув за нижнюю часть.
- Заменить неисправный предохранитель. Для этого поврежденный плавкий элемент необходимо изъять из гнезда. В комплекте монтажного блока есть небольшие пластиковые щипцы. Ими надо зажать корпус предохранителя, вытянуть его с посадочного места и вставить новую деталь.
- Визуально проверить состояние остальных плавких вставок.
- Произвести обратную сборку.
Важно учесть, что новый предохранитель должен иметь аналогичный номинал, как и вышедший из строя. В случае отсутствия такой детали можно использовать элемент немного большего значения
Только предварительно нужно проверить рабочее состояние цепи, для это следует установить предохранитель из любого другого гнезда с необходимым номиналом. Если предохранитель остался цел, то вместо него следует поставить деталь с большим номиналом. Но при первой возможности ее следует обязательно заменить на деталь со штатным номиналом. Так как длительная эксплуатация несоответствующего предохранителя может привести к повреждению электрических систем автомобиля и возгоранию. Если после замены предохранителя он сразу выходит из строя, то необходимо выяснить причину возникновения перегрузок в электрической цепи.
Процесс смены предохранителей на более современных Опель Астра H 2008 года или Opel GTC 2012 года идентичен вышеизложенному.
Замена деталей в подкапотном блоке еще более простая. Для этого необходимо отстегнуть пластиковые крышки блоков и поменять поврежденные предохранители или реле.
Снятие крышки блока реле Снятие крышки блока предохранителей
Замена блока
Процедура для подкапотной и салонной части немного отличается. Чтобы снять модуль, расположенный в моторном отсеке, следует выполнить последовательность действий.
- Полностью обесточить автомобиль.
- Открыть крышку монтажного блока.
- Внутри следует найти 4 металлических винта и выкрутить их.
- Далее потребуется потянуть щит на себя.
- Под панелью будет контактная группа проводки. Клемму нужно отключить и вынуть панель.
Аналогично выглядит процедура с заменой салонной части модуля. Единственное отличие – из-за сложного доступа к блоку придется подольше повозиться. Обратная установка и сборка выполняется в последовательности, противоположной снятию.
Блок под капотом
Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.
Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)
Фото — схема
Обозначение предохранителей
| FB1 | 50А Электрогидравлический жесткий верх HT |
| FB2 | 80А Дизель (Контроллер времени накаливания) |
| FB3 | 80А ЭГУР |
| FB4 | 30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH |
| FB5 | 80А на REC / Задний блок предохранителей |
| FB6 | 80А на REC / Задний блок предохранителей |
| F1 | 20А Антиблокировочная система тормозов (ABS) |
| F2 | 30А Антиблокировочная система тормозов (ABS) |
| F3 | 30А Система обогрева, вентиляции салона, климат-контроль (HVAC) |
| F4 | 30А Система обогрева, вентиляции и кондиционирования (HVAC) |
| F5 | 30/40А Вентилятор системы охлаждения 1* |
| F6 | 30/40А Вентилятор системы охлаждения 2* |
| F7 | 10А Омыватели стекол 20A (без REC) Центральный замок ZV |
| F8 | 15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA |
| F9 | 25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125) |
| F10 | 7.5A На диагностический разъем DIAG |
| F11 | 7.5A Приборы |
| F12 | 5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV |
| F13 | 15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125) |
| F14 | 30А Стеклоочиститель ветрового окна |
| F15 | 30А Стеклоочиститель окна двери |
| F16 | 5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх |
| F17 | 25А Подогрев топливного фильтра (дизельные модели) |
| F18 | 25А Стартер |
| F19 | 30А Электронное оборудование коробки передач |
| F20 | 10А Кондиционер / Звуковой сигнал (K4_X125) |
| F21 | 20А Электронное оборудование двигателя |
| F22 | 7,5А Электронное оборудование двигателя |
| F23 | 10А Система адаптивного света фар (AFL), регулирование угла наклона фар |
| F24 | 15А Топливный насос |
| F25 | 15А Электронное оборудование коробки передач |
| F26 | 10А Электронное оборудование двигателя |
| F27 | 5А Усилитель рулевого управления |
| F28 | 5А Электронное оборудование коробки передач |
| F29 | 7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic |
| F30 | 10А Электронное оборудование двигателя (катушки зажигания) |
| F31 | 10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56) |
| F32 | 5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления |
| F33 | 5А Система адаптивного света фар (AFL).Регулирование угла наклона фар |
| F34 | 7,5А Блок управления модуля рулевой колонки |
| F35 | 20А Информационно — развлекательная система |
| F36 | 7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель |
Назначение реле
- К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
- К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
- К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
- К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
- К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
- К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
- К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
- К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
- К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
- К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
- К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
- К9 (K1_X125) Стартер (FE18, K3_X125)
- К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
- К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
- К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
- К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
- К13 (K10_X125) Топливный насос (FE24)
- К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)
Отдельные элементы реле могут находится вне основного блока, например:
- K30A Реле — вентилятор радиатора (FE5, FE6)
- K30B Реле — вентилятор радиатора (FE5, FE6)
- K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
- K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)
Предохранители и реле под капотом
Основной блок

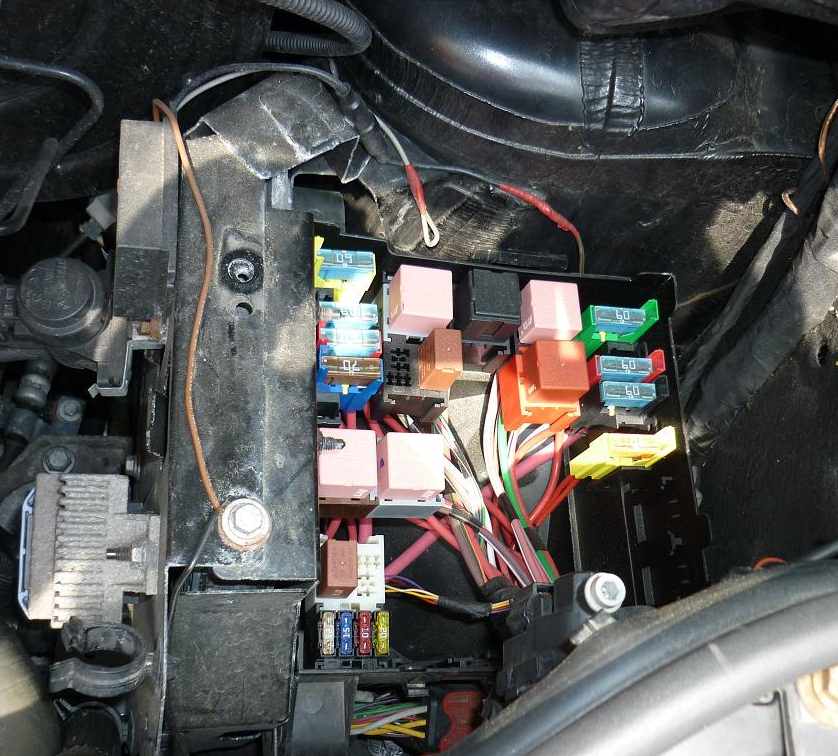

В моторном отсеке блок находится с левой стороны под защитной крышкой.
Фотография
Схема
Назначение
| Блок защиты цепи силового питания (777) | |
| 1A | Резерв |
| 1B | 70A Монтажный блок предохранителей салона, Блок предпускового подогрева |
| 1C | 60A Реле погружных подогревателей 1 и 4 |
| 1D | 60A Реле погружных подогревателей 2 и 3 |
| 1E | Резерв |
| 1F | 60A Вентилятор системы охлаждения — реле |
| Блок защиты цепи двигателя (1834) | |
| 1 | 25A ЭБУ системы впрыска |
| 2 | 15A Цепь питания системы двигателя |
| 3 | 10A Электромагнитная муфта компрессора кондиционера |
| 4 | 20A Реле подогрева топлива |
| Блок защиты цепей силового питания (1841) | |
| 2A | 60A Блок предохранителей в салоне, Реле потребителей электроэнергии 1 |
| 2B | Резерв |
| 2C | 60A Реле 1 и 2 «+» после замка зажигания, Реле дополнительного отопителя салона |
| 2D | 60A Блок предохранителей салона, Охранная сигнализация |
| 2E | Резерв |
| 2F | 40A Электро вентилятор отопителя и кондиционера |
Наличие тех или иных элементов зависит от комплектации автомобиля.
Предохранители и реле в салоне
Основной блок с предохранителями находится с тыльной стороны панели приборов.

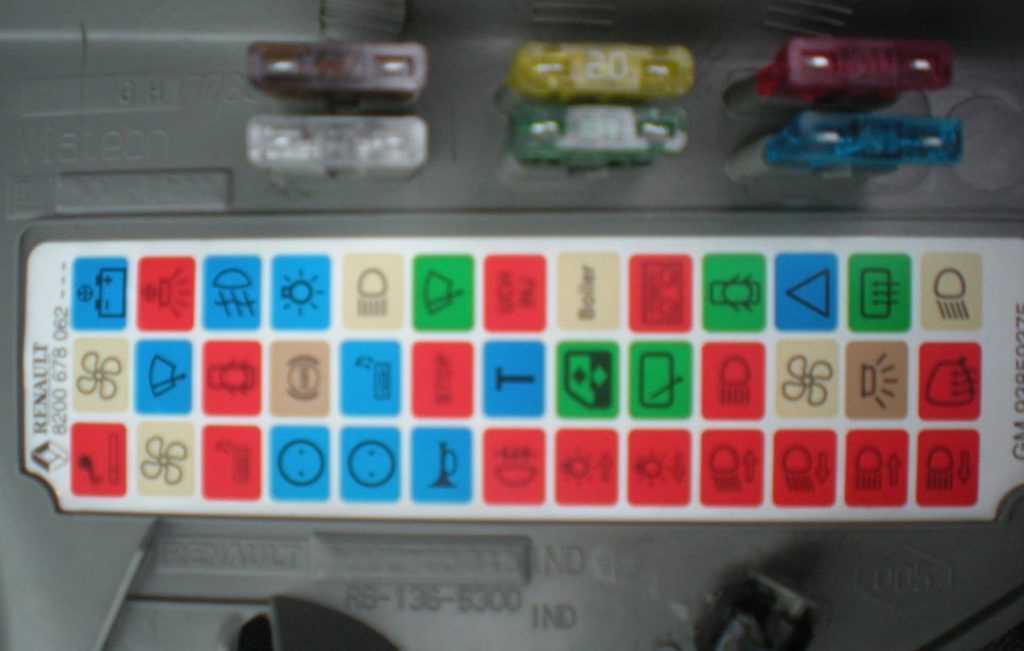

На обратной стороне защитной крышке будет наклеена актуальная схема с расположение элементов.
Схема
Описание
| 1 | 15А Аудиосистема, реле света, сигнализация, дисплей, ЭБУ навигации, тахограф |
| 2 | 10А Освещение салона |
| 3 | 15А Реле противотуманных фар |
| 4 | 15А Сигнал, Переключатели: наружного освещения, указателей поворота, противотуманного света |
| 5 | 25А Сигнал, Переключатели: наружного освещения, указателей поворота, противотуманного света |
| 6 | 30А Стеклоочистители и стеклоомыватели |
| 7 | 10А ЭБУ РКПП, ЭБУ системы впрыска, реле стартера и топливного насоса |
| 8 | 25А Отопитель салона |
| 9 | 10А Центральный замок, Диагностический разъем, Щиток приборов, датчик угла поворотов рулевого колеса |
| 10 | 30А Центральный замок |
| 11 | 15А Указатель поворотов |
| 12 | 30А Реле обогрева заднего стекла и наружных зеркал |
| 13 | 25А Сигнал, Переключатели: наружного освещения, указателей поворота и противотуманного света |
| 14 | 25А Реле водяного электронасоса системы дополнительного подогрева, Дополнительный воздухо распределительный блок |
| 15 | 15А Задние ходовые огни — выключатель, Реле подогрева топлива, света заднего хода, очистителя ветрового стекла |
| 16 | 10А Центральный замок, Обогрев заднего стекла, Освещение вещевого ящика, Панель приборов, управление климатической установкой, корректор фар |
| 17 | 10А Датчик скорости автомобиля, Датчик угла поворота рулевого колеса, ЭБУ ABS, ЭБУ ESP |
| 18 | 15А Панель управления отопителем, Стеклоочистители и стеклоомыватели, Аудиосистема, реле габаритов, ближнего света фар, очистителя заднего стекла, дисплей |
| 19 | 10А Стоп-сигнал — выключатель, Диагностический разъем, ЭБУ AirBag и системы контроля парковки, Датчик дождя и освещенности, Выключатель системы ESP |
| 20 | 15А Отопитель салона, Реле дополнительного отопителя, Обогрев сидений водителя и пассажира — выключатели |
| 21 | 30А Электро стеклоподъемники |
| 22 | 30А Очиститель заднего стекла: двигатель и реле |
| 23 | 10А Дальний свет фар |
| 24 | 25А Панель управления климатической установкой пассажира, Система дополнительного подогрева — реле водяного насоса |
| 25 | 5А Реле разгрузки цепи подачи «+» АКБ с временной задержкой на плафон освещения салона |
| 26 | 10А Обогрев наружных зеркал заднего вида |
| 27 | 15А Прикуриватель — 1-ый ряд сидений, Дополнительное оборудование — 1-го ряда сидений |
| 28 | 25А Вентилятор отопителя и кондиционера, Климатическая установка — панель управления |
| 29 | 10А Дисплей, Освещение дневного движения — главное реле, Аудиосистема, ЭБУ системы навигации |
| 30 | 15А Дополнительная розетка 12 В — 1-ый ряд сидений |
| 31 | 15А Дополнительная розетка 12 В — 2-ой ряд сидений |
| 32 | 15А Звуковой сигнал |
| 33 | 10А Противотуманные фонари |
| 34 | 10А Габаритные огни — правый борт |
| 35 | 10А Габаритные огни — левый борт, Подсветка контрольно — измерительных приборов |
| 36 | 10А Ближний свет — правая фара |
| 37 | 10А Ближний свет — левая фара |
| 38 | 10А Дальний свет — правая фара |
| 39 | 10А Дальний свет левая фара |
За прикуриватель отвечает предохранитель номер 27 на 15А.
- Реле обогревателя заднего стекла
- Реле очистителя/ омывателя заднего стекла
- Реле очистителя заднего стекла
- Реле основных цепей зажигания
- Реле обогревателя лобового стекла
- Реле противотуманных фар
