Снятие и установка головки блока цилиндров Opel Kadett E

Снятие

Порядок выполнения

1. Снимите провод массы с аккумулятора. 2. Слейте охлаждающую жидкость. 3. Снимите воздушный кондиционер. 4. Отсоедините вентиляционный шланг и снимите крышку головки блока цилиндров. Отсоедините вентиляционный шланг от корпуса распределительного вала. 5. Снимите вакуумный насос. 6. Отсоедините от головки блока цилиндров верхний шланг радиатора, шланг отопителя и шланг охлаждающей жидкости. 7. Отсоедините провод от температурного датчика термостата. 8. Отсоедините топливные трубки от топливных форсунок и от топливного насоса. Отсоедините трубку возврата топлива. 9. Отсоедините провод от электрической шины свечей накаливания. 10. Снимите приводной ремень генератора и ремень насоса системы гидравлического усилителя рулевого управления. 11. Снимите кожухи зубчатого ремня и нижнюю крышку сцепления и маховика. Установите поршень первого цилиндра в ВМТ и снимите газораспределительный ремень со шкива распределительного вала. Заблокируйте распределительный вал. 12. Отсоедините приемную выхлопную трубу от выпускного коллектора и от кронштейна. Снимите трубу. 13. Ослабьте все болты головки блока цилиндров на четверть оборота в спиральной последовательности. В той же последовательности ослабьте все болты еще на половину оборота. Вывинтите болты полностью. При установке необходимо использовать новые болты. 14. Снимите кожух термостата. 15. Снимите корпус распределительного вала и распределительный вал. 16. Снимите толкатели клапанов (рисунок слева) и упорные подкладки (стрелка на рисунке справа). 17. Снимите гидравлические толкатели. Сложите гидравлические толкатели в емкость, наполненную моторным маслом. 18. Снимите головку блока цилиндров вместе с коллекторами. 19. Тщательно очистите и осмотрите сопрягаемые поверхности головки и блока цилиндров.

Установка

Порядок выполнения

1. Установите новую прокладку головки блока цилиндров. Толщина прокладки определяется по высоте выступания поршня. В зависимости от толщины, прокладки имеют специальную маркировку – прорези. 2. Надпись OBEN/ TOP на поверхности прокладки должна быть обращена вверх. 3. Установите головку на блок цилиндров. 4. Установите гидравлические толкатели, упорные подкладки и толкатели. 5. Нанесите герметик (GM 1503166) на сопрягаемые поверхности корпуса распределительного вала и головки блока цилиндров и установите корпус на головку. 6. Вставьте новые болты головки блока цилиндров и затяните их в спиральной последовательности до момента затягивания первой ступени. 7. Затяните болты в той же последовательности в соответствии со ступенями 2, 3 и 4 (см. подраздел 4.4.1). 8. Установите оставшиеся детали. Запустите и прогрейте двигатель до нормальной рабочей температуры, выключите его и затяните болты головки на угол указанный в ступени 5. 9. Приблизительно через 1000 км затяните болты головки на угол ступени 6.

Видео про «Снятие и установка головки блока цилиндров» для Opel Kadett E

ремонт, подварка, шлифовка и замена прокладки головки опель кадет C16NZ

замена прокладки ГБЦ, шлифовка головки и блока опель вектра А, C16NZ

Замена ГБЦ с20ne Часть № 1 Демонтаж. Видеомануал)

Замена подшипника переднего колеса Opel Vectra A

Снятие

Выдавливание ступицы переднего колеса с подшипника

Снятие внутреннего кольцо подшипника со ступицы

Отвинчивание винта крепления защитного щита тормозного диска

Снятие стопорного кольца, крепящего наружное кольцо подшипника

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите стойку передней подвески вместе с поворотным кулаком. 2. Отвинтите винт и снимите со ступицы тормозной диск. 3. Для извлечения ступицы из поворотного кулака используйте пресс и трубчатую оправку соответствующего диаметра. Установите поворотный кулак на стальные стержни внутренней стороной вверх и, используя металлическую оправку, выдавите ступицу из подшипников ступицы (см. рис. Выдавливание ступицы переднего колеса с подшипника). 4. Используя съемник, снимите внутреннее кольцо подшипника со ступицы (см. рис.Снятие внутреннего кольцо подшипника со ступицы). 5. Отвинтите три винта и снимите защитный щит тормозного диска с поворотного кулака (см. рис. Отвинчивание винта крепления защитного щита тормозного диска). 6. Снимите с поворотного кулака стопорные кольца, крепящие наружное кольцо подшипника (см. рис. Снятие стопорного кольца, крепящего наружное кольцо подшипника). 7. Опирая внутреннюю часть поворотного кулака на подставки и используя трубчатую оправку соответствующего диаметра, выдавите наружное кольцо подшипника из поворотного кулака.

Установка

Расположение подшипника ступицы переднего колеса

А – внешнее стопорное кольцо подшипника; В – внутреннее стопорное кольцо подшипника

Установка подшипника ступицы переднего колеса с использова нием трубчатой оправки, гайки, болта и шайб соответствующегодиаметра

Установка ступицы переднего колеса с использованием трубчатой оправки, гайки, болта и шайб соответствующего диаметра

Общие сведения

1. Очистите ступицу и поворотный кулак от грязи, и смазки. Установите внешнее стопорное кольцо крепления подшипника (см.рис. Расположение подшипника ступицы переднего колеса). Имейте в виду, что язычки стопорного кольца должны быть повернуты к основанию поворотного кулака. 2. Надежно закрепите поворотный кулак на подставках и установите на него подшипник. Установку подшипника производите с использованием трубчатой оправки, которая должна давить на наружное кольцо подшипника. Подшипник устанавливайте до упора его во внешнее стопорное кольцо (см. рис. Установка подшипника ступицы переднего колеса с использова нием трубчатой оправки, гайки, болта и шайб соответствующего диаметра). 3. Установите внутреннее стопорное кольцо подшипника, чтобы язычки стопорного кольца были повернуты к основанию поворотного кулака. 4. Установите защитный щит тормозного диска. 5. Установите ступицу в подшипник. При этом используйте трубчатую оправку, которая давит на внутреннее кольцо подшипника. Запрессовку ступицы в подшипник можно произвести с использованием длинного болта, гайки и шайб соответствующего диаметра (см. рис. Установка ступицы переднего колеса с использованием трубчатой оправки, гайки, болта и шайб соответствующего диаметра). 6. Установите тормозной диск. 7. Установите стойку передней подвески с поворотным кулаком на автомобиль.

Видео про «Замена подшипника переднего колеса» для Opel Vectra A

Опель Вектра А Замена подшипника ступицы переднего колеса

Опель Вектра А. Замена подшипника передней ступицы в полевых условиях

https://youtube.com/watch?v=aFJ3tXKqI6k

Как правильно заменить подшипники передних ступиц в Opel Astra G часть1

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

2.2.5.5. Рулевое управление и подвеска

Проверка передней подвески и рулевого управленияПоднимите переднюю часть автомобиля и надежно закрепите на подставках.

Визуально осмотрите противопылевые чехлы шаровых шарниров и защитные чехлы
реечной рулевой передачи на наличие трещин, потертостей и старения. Любой износ
этих чехлов приведет к потере смазочного материала и попаданию воды и грязи,
заканчивающийся быстрым износом шаровых шарниров или рулевой передачи.

Проверьте шланги механизма усилителя рулевого управления на истирание или
старение, а также трубы и соединения шлангов на утечки. Также проверьте на признаки
утечки под давлением защитные резиновые чехлы рулевой передачи, которые указывают
на повреждение уплотнения рулевого управления.Проверка на износ подшипника ступицы

Поднимите автомобиль домкратом, возьмите колесо руками в положение 6 и 12 часов и попытайтесь покачать его в вертикальной плоскости.

Очень небольшой люфт колеса допустим, но если люфт достаточно большой, то необходима
дальнейшая проверка, чтобы установить источник. Продолжайте качать колесо, в
то время как помощник нажимает ножной тормоз. Если люфт устранен или значительно
уменьшен то, вероятно, что повреждены подшипники ступицы. Если люфт все еще
значителен с нажатым тормозом, значит имеется износ в соединении и креплении
подвески.
Теперь возьмите колесо в положение 9 и 3 часа и попробуйте его покачать в горизонтальной
плоскости. Наличие люфта в горизонтальной плоскости может быть вызвано износом
подшипника ступицы или шаровых шарниров рулевой тяги. Если внешнее или внутреннее
шаровое шарнирное соединение изношено, люфт будет очевиден.

Используя большую отвертку как рычаг, проверьте износ во втулках крепления
подвески между элементом подвески и точкой приложения. Некоторое движение должно
наблюдаться, поскольку втулки крепления изготовлены из резины, но чрезмерный
износ должен быть очевиден. Также проверьте состояние любых видимых частей резиновых
втулок на трещины, износ и деформацию. Проверка амортизатора

Проверьте амортизатор на любые признаки жидких утечек. Если обнаружена утечка,
следовательно, амортизатор поврежден и требует замены.

Предупреждение

Амортизаторы необходимо
менять попарно на одной оси.

Проверка защитного чехла приводного вала

Поднимите и тщательно закрепите автомобиль на подставках. Поверните рулевое
колесо вправо или влево до упора и крутите колесо.
Проверка защитного чехла шарнира равных угловых скоростей

Осмотрите резиновые защитные чехлы шарниров равных угловых скоростей, сжимая их для раскрытия сгибов. Проверьте их на наличие трещин, которые могут привести к утечке смазки, а также к проникновению внутрь воды и грязи.

Также проверьте состояние крепежных хомутов, осмотрите чехлы внутренних шарниров
и кожухи с другой стороны. Если найдено какое-либо повреждение, то защитный
чехол необходимо немедленно заменить.

В то же время проверьте общее состояние шарниров равных угловых скоростей,
держа вал и одновременно пытаясь провернуть колесо. Повторите попытку, придерживая
внутренний шарнир равных угловых скоростей и проворачивая вал. Любой заметный
люфт указывает на износ шарнира, износ в пазах вала или отвинчивание стопорной
гайки вала.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

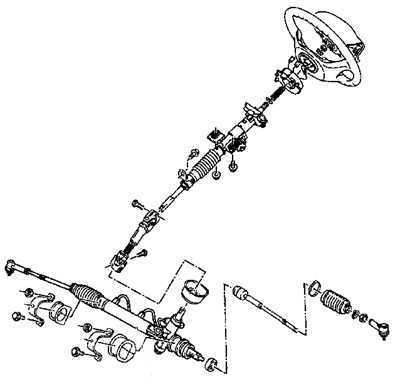

Рулевая колонка Opel Vectra A

Общие сведенияПредупреждение

При снятии рулевой колонки необходимо использовать специальный съемник срезаемых болтов. При установке рулевой колонки необходимо использовать новый срезаемый болт и новую самоконтрящуюся гайку. На моделях с подушкой безопасности между рулевой колонкой и туннелем пола установлены две дополнительные стойки.

СнятиеОсвобождение фиксатора цилиндра замка зажигания на моделях с регулируемым углом наклона рулевой колонки

Расположение болта крепления рулевой колонки к кронштейну панели приборов

Расположение срезаемого болта крепления рулевой колонки

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора. Установите передние колеса в положение для движения прямо вперед. 2. Снимите нижнюю панель отделки в углублении для ног водителя. 3. На моделях с регулировкой наклона рулевой колонки установите рулевую колонку в верхнее положение и отвинтите рычаг регулятора. 4. Снимите рулевое колесо. 5. Используя лезвие отвертки как рычаг, с лицевой стороны кожухов рулевой колонки снимите заглушки, закрывающие винты, затем вывинтите винты крепления кожухов. 6. С обратной стороны нижнего кожуха рулевой колонки вывинтите три винта и снимите кожухи. 7. Отсоедините электрические разъемы от замка зажигания и переключателей освещения и стеклоочистителей. Отсоедините электрический разъем провода кнопки звукового сигнала от кожуха замка. 8. На моделях с нерегулируемым положением рулевой колонки освободите фиксаторы и снимите переключатели освещения и стеклоочистителей. На моделях с регулируемым углом наклона рулевой колонки отвинтите два винта и снимите узел переключателей освещения и стеклоочистителя. 9. Вставьте ключ в замок зажигания и поверните его в положение 2. 10. Используя тонкий стальной стержень, вставленный через отверстие в кожухе замка зажигания, освободите фиксатор и извлеките цилиндр замка зажигания за ключ зажигания (см. рис. Освобождение фиксатора цилиндра замка зажигания на моделях с регулируемым углом наклона рулевой колонки). 11. В нижней части рулевой колонки отвинтите верхний зажимной болт, крепящий эластичную муфту к рулевому валу. 12. Отвинтите болт, крепящий рулевую колонку к кронштейну панели приборов (см. рис. Расположение болта крепления рулевой колонки к кронштейну панели приборов). 13. Вывинтите из верхнего кронштейна рулевой колонки два болта. Для вывинчивания правого срезаемого болта его необходимо накернить, высверлить и вывинтить, используя съемник для извлечения срезаемых болтов. С левой стороны кронштейна устанавливается обычный болт или самоконтрящаяся гайка (см. рис. Расположение срезаемого болта крепления рулевой колонки). 14. Снимите рулевую колонку и извлеките ее из салона автомобиля.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте, что передние колеса автомобиля установлены в положение для движения прямо вперед, а верхний зажимной болт крепления эластичной муфты находится в горизонтальном положении. 2. В новой рулевой колонке имеется большая пластиковая шайба, которая установлена в нижней части трубы рулевой колонки. Шайба необходима для центрирования вала в трубе и после установки рулевой колонки шайбу необходимо удалить. 3. Установите рулевую колонку, при этом нижний конец рулевого вала должен войти в эластичную муфту. Ввинтите верхний зажимной болт крепления эластичной муфты, но не затягивайте его окончатель но на этом этапе. 4. Наживите болты, крепящий верхнюю часть рулевой колонки. При этом используйте новый срезаемый болт. 5. Ввинтите болт, крепящий рулевую колонку к кронштейну панели приборов и затяните его требуемым моментом. 6. Затяните болты верхнего крепления рулевой колонки. Срезаемый болт затягивайте до того момента, пока не срежется головка болта. Обычный болт или самоконтрящуюся гайку затяните требуемым моментом. 7. Переместите рулевой вал вверх до упора, затем затяните верхний зажимной болт крепления эластичной муфты. 8. Используя лезвие отвертки, снимите пластиковую центровочную шайбу с основания рулевой колонки. 9. Дальнейшая установка производится в последовательности, обратной снятию. Установите рулевое колесо. 10. Проверьте работу рулевого управления, совершив поездку на малой скорости с поворотами.

Видео про «Рулевая колонка» для Opel Vectra A

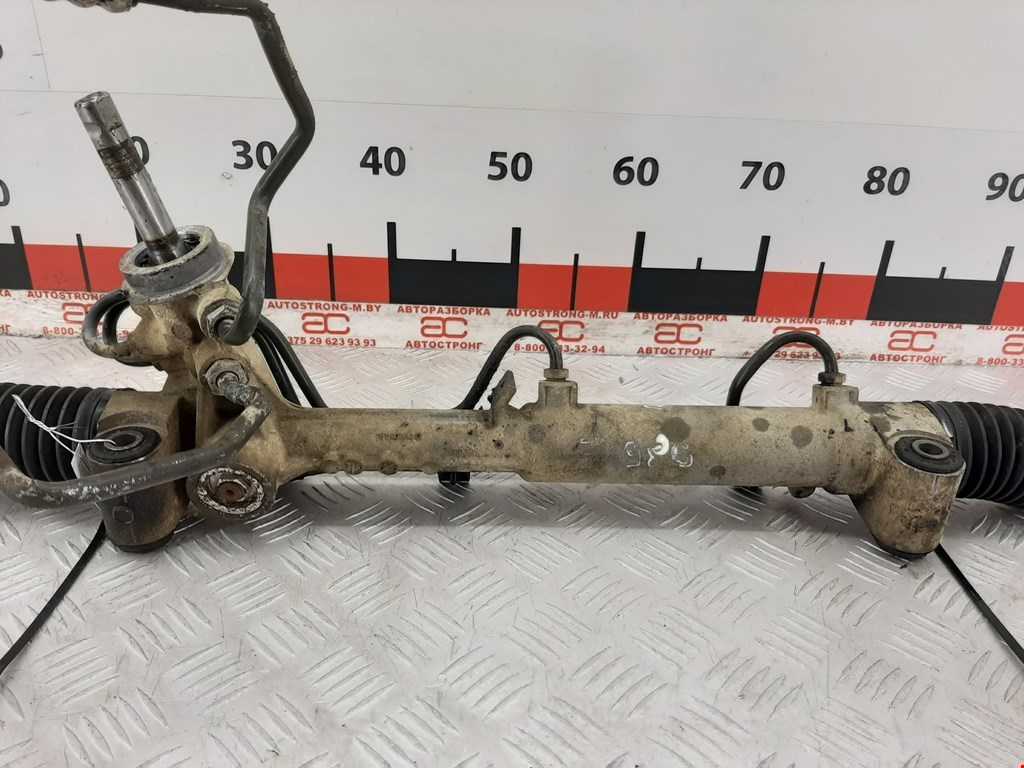

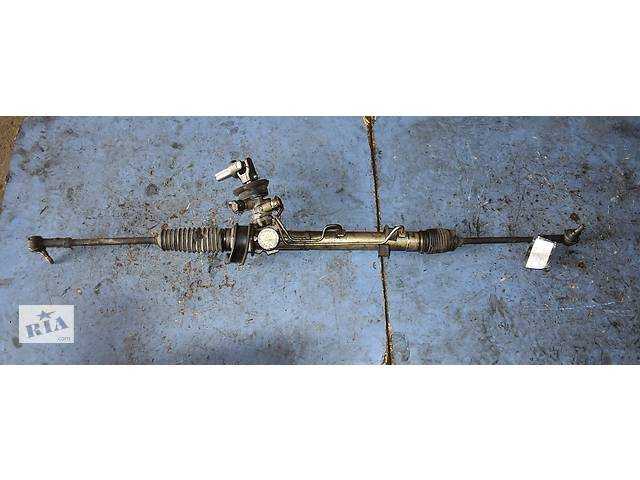

Ремонт рулевой рейки Opel Vectra A #1

ремонт рулевой рейки, часть 1 : opel vectra / astra / calibra / kadet

opel vectra c ремонт рулевой рейки

Opel Vectra: Насос усилителя рулевого управления

Opel Vectra / Инструкция по эксплуатации автомобиля Opel Vectra / Подвеска и рулевое управление / Насос усилителя рулевого управления

Предупреждение При соединении трубопрово дов необходимо использовать новые уплотнительные
кольца.

МОДЕЛИ 1,6 Л (ДО 1992 ГОДА) Снятие

Расположение болтов крепления насоса усилителя рулевого управления на моделях
1,6 л до 1992 года

Ньютон челябинск официальный жилой комплекс ньютон цены на квартиры в челябинске.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите корпус воздушного фильтра, расположенный с правой стороны моторного отсека.

2. Снимите ремень привода генератора/на соса усилителя рулевого управления.

3. Отвинтите три болта и снимите шкив насоса усилителя рулевого управления.

4. Освободите и снимите наружный кожух зубчатого ремня.

5. Отсоедините от насоса трубопроводы и закройте концы трубопроводов подходящими
пробками.

6. Отвинтите два болта и снимите насос с блока цилиндров, перемещая его в сторону
генератора.

7. При выходе насоса из строя его необходимо заменить, так как ремонт насоса
не предусмотрен.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию. При подсоединении
трубопроводов используйте новые уплотнительные кольца.

Установите и отрегулируйте натяжение ремня привода генератора/насоса усилителя
рулевого управления.

2. Долейте жидкость в систему рулевого управления и удалите воздух из гидравлической
системы.

МОДЕЛИ 1,6 (С 1993 ГОДА), 1,8 И 2,0 Л Снятие

Гидравлические соединения насоса усилителя рулевого управления на моделях 2,0
л 1 – соединение трубопровода; 2 – соединение гибкого шланга

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите ремень привода насоса усилителя рулевого управления.

2. Отсоедините от насоса трубопровод и гибкий шланг и закройте их концы пробками
3. Отвинтите четыре болта и снимите насос усилителя рулевого управления с автомобиля.

4. При выходе насоса из строя его необходимо заменить, так как ремонт насоса
не предусмотрен.

Установка

Расположение болтов крепления и болтов, которые необходимо ослабить при регулировке
натяжения приводного ремня на моделях 1,8 и 2,0 л до 1992 года Моменты затягивания
болтов А, В и С приведены в технических характеристиках.

Расположение болтов крепления насоса усилителя рулевого управления на моделях
с двигателями DOHC 1 – болт крепления насоса к кронштейну; 2 – болт крепления
насоса к кронштейну; 3 – болт крепления скобы к насосу; 4 – болт крепления скобы
к двигателю

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию. При подсоединении
трубопровода к насосу используйте новое уплотнительное кольцо.

Установите и отрегулируйте натяжение приводного ремня. Имейте в виду, что затягивание
болтов крепления насоса усилителя рулевого управления необходимо производить с различным
моментом.

2. Долейте жидкость в систему рулевого управления и удалите воздух из гидравлической
системы.

Удаление воздуха из системы рулевого управления с усилителем

Удаление воздуха из системы необходимо производить после рассоединения гидравлических
элементов системы.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите крышку питательного бачка и проверьте уровень жидкости, ко …

Пополнительный бачок системы усилителя рулевого управления

Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите пополнительный бачок с кронштейна, для чего отвинтите винт и освободите
зажим.

2. Установите под бачок контейнер, затем отсоедините от бачка шланги и закро …
