Замена цепи ГРМ
Итак, первым делом сливаем антифриз и снимаем воздушный фильтр с патрубками.
Поддамкрачиваем двигатель и откручиваем переднею подушку, а также все разъемы и патрубки на передней крышки и помпе. Демонтируем опору двигателя, открутив три болта крепящих ее к блоку цилиндров.
Разрежаем автоматический натяжитель. Головкой Е14 проворачиваем его за болт почасовой стрелке, тем самым ослабляя ремень.
Фиксируем натяжитель подходящим сверлом или гвоздем. Показано на снятой детали.
Должна получится примерно такая картина. Откручиваем три болта шкива насоса охлаждающей жидкости.
И снимаем его выкрутив девять болтов. Главное запомните где стояли длинные, а где короткие болты, что бы не было беды при сборке.
Снимаем натяжитель открутив два болта, шкив коленвала открутив шесть.
Снимаем клапанную крышку.
Выставляем верхнею мертвую точку
За болт коленвала, обязательно по часовой стрелке, проворачиваем так, чтобы прорези с торца распредвалов встали в одну линию, выше края ГБЦ. Это будет верхняя мертвая точка.
Вставляем фиксатор распредвалов, в нашем случае сорок пятый уголок. Если вдруг при вращении коленвала прорези в распредвалах на одну линию не встают и вставить уголок не получается значит цепь растянута или сбились фазы газораспределения, о том как их отрегулировать рассказано в конце статьи. Тогда продолжаем без фиксации распредвалов.
На шкиве коленвала и передней крышки ГРМ должны совпасть метки. Показано на снятых деталях, так как сфотографировать там не представляется возможным.
Откручиваем болт шкива коленвала и вынимаем втулку масляного насоса. Не знаю зачем, но мы все-таки пометили расположение втулки, привычка.
Откручиваем пятнадцать болтов с торца и четыре снизу крепящие крышку ГРМ и снимаем ее
Метим положение цепи, не важно будете ли вы ее менять или снимали по другим причинам как мы. В дальнейшем эти метки нам пригодятся
По одной метки на распредвалах.
Две метки на коленвал.
Метим обычным канцелярским штрихом. После чего разрежаем натяжитель цепи ГРМ. Пальцем нажимаем на башмак натяжителя до момента, когда плунжер полностью зайдет и фиксируем его подходящим предметом диаметром два миллиметра. Снимаем натяжитель открутив два болта.

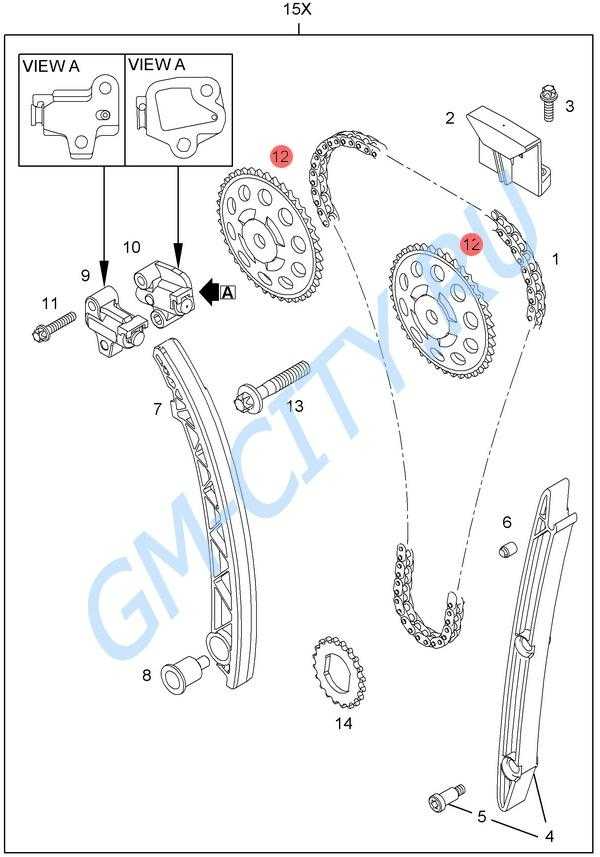

После откручиваем два болта и снимаем натяжитель. Выворачиваем болт оси башмака натяжителя и три болта успокоителя и снимаем их. После чего снимаем цепь ГРМ и прокладку крышки. Должна получится такая картина.
Ставим новую прокладку.
Что бы легко установить новую цепь прибегаем к маленькой хитрости ложем две цепи друг на друга и переносим метки со старой цепи на новую, так что бы число звеньев между метками оставалось одинаковым. После чего по меткам устанавливаем новую цепь. Ставим на место успокоитель и натяжитель с башмаком. Вынимаем фиксатор из натяжителя и плунжер натянет цепь.
Ставим на место переднею крышку газораспределительного механизма и помпу. Сначала обтягиваем помпу, а затем в указанной последовательности крышку, не забываем про четыре нижних болта. Фото сделать забыли, поэтому будет с книжки.
А вот теперь самое интересное. Проверяем фазы газораспределения. Для этого проверяем метку коленвала.
Все гуд. А теперь нам понадобится простой транспортир, лучше металлический. Отрезаем от него нижнею часть так что бы на линии отреза были метки «0» и «180» градусов. Ставим его на крышку ГРМ рядом с распредвалом впускных клапанов так что бы перпендикуляр, опушенный из метки «90» градусов на крышку ГРМ, проходил через центр болта крепления звездочки. Сфотографировано немного неудачно, но принцип понятен.
Смотрим на то что бы линия с меткой «60» градусов проходила через начало окна, которое между длинными лепестками на задающем диске (специально покрасили белым). Если так и есть, то все отрегулировано правильно. Можно собирать. А вот если нет, или изначально было невозможно вставить фиксатор распредвалов, то вас ждет увлекательная процедура регулировки фаз газораспределения.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Органы управления и контрольные приборы Opel Vectra A
Общие сведения
| 1 – переключатель освещения; 2 – боковые сопла обдува; 3 – переключатель противотуманных фар, переключатель задних противотуманных фар; 4 – переключатель ближнего и дальнего света светового сигнала и поворотов 5 – комбинация приборов; 6 – переключатель очистителя и омывателя стекол, омывателя фар и омывателя заднего стекла; 7 – переключатели нагревателя, переключатель обогрева стекла; 8 – выключатель аварийной световой сигнализации; 9 – средние сопла обдува; 10 – двойной информационный дисплей и бортовой компьютер; |
11 – вещевой ящик; |
Переключатель освещения
|
= выключено
= подфарники = ближний и дальний свет — потянуть = внутреннее освещение |
|
|
При и включаются также задние огни и освещение номерного знака. Ассиметричный ближний свет расширяет обзор правой стороны дороги. В странах с левосторонним движением необходимо заклеить черным 15°- сектор на стеклах фар. |
Дальний и ближний свет
| Рычаг вперед = дальний свет.
Рычаг к рулевому колесу = ближний свет. При превышении допустимого сопротивления включается световой сигнал. |
Световой сигнал
| Световой сигнал — рычаг в направлении рулевого колеса.
Световой сигнал может быть включен также при включенном указателе поворотов. |
Указатели поворотов
| Указатели поворотов — переключатель в фиксированное положение.
Вверх = правый Вниз = левый |
|
|
Стояночные огни — замок рулевого колеса в положении , рычаг находится в верхнем или нижнем положении. При повороте рулевого колеса в другую сторону рычаг поворачивается автоматически — лишь при малых перемещениях рулевого колеса это не происходит. При смене полосы движения поверните рычаг только до небольшого сопротивления. При отпускании рычага он сам вернется назад. |
Сигнал аварийной сигнализации
| Нажать кнопку = включен
Еще раз нажать = выключен Чтобы упростить поиск переключателя при включенном зажигании загорается красное табло. При включении загорается контрольная лампочка, которая мигает при мигании поворотов. |
Кнопка звукового сигнала
| При варианте с надувной подушкой безопасности нажмите кнопку снаружи, справа или слева. |
Стеклоочиститель
| Последовательно рычаг вверх:
О = выключен — — = периодическое включение — = медленно == = быстро |
Омыватель стекла и фар
| Рычаг в направлении рулевого колеса.
Промывочная жидкость распыляется на ветровое стекло (при включенном свете фар — под давлением также и на стекла фар), одновременно через определенные промежутки времени включаются стеклоочистители. Регулярно производить проверку работы омывателя фар. |
Омыватель заднего стекла
| Омыватель заднего стекла. Рычаг вперед: 1 положение (с фиксацией) = очистка. 2 положение (с поворотом) = очистка и промывка. |
|
| Очиститель стекла работает с интервалами при включенном положении с фиксацией. При задействовании второго положения происходит распрыскивание промывочной жидкости на стекло. |
Указатель количества топлива
| Стрелка на красном поле — необходимо срочно заправиться!
Не ездите до пустого бака! |
Указатель температуры охлаждающей жидкости
| Следите за рабочей температурой: Стрелка на синем поле = рабочая температура двигателя еще не достигнута. Стрелка на красном поле = температура слишком высокая. Остановите двигатель. Опасность для двигателя, необходимо обратиться за помощью в мастерскую фирмы Ореl. |
|
| Стрелка между полями = нормальная рабочая температура. |
