Где находится и как выглядит ЭБУ Опель Корса
Электронный блок управления (ЭБУ) Opel Corsa расположен за панелью обивки с правой стороны салона автомобиля. ЭБУ является основным элементом системы впрыска топлива. ЭБУ постоянно получает сигналы от различных датчиков и осуществляет управление важнейшими системами и узлами двигателя. Кроме того, ЭБУ выполняет функции диагностики неисправностей систем и узлов двигателя.
При обнаружении какой-либо неисправности ЭБУ включает сигнализатор “Требуется техобслуживание двигателя”, определяет и заносит в память соответствующий код (коды) неисправности. Это облегчает в дальнейшем проведение диагностики отказов. На автомобиль установлен ЭБУ типа IEFI-6.
ЭБУ осуществляет питание различных датчиков и выключателей постоянным напряжением 5 и 12 В. Электрические цепи ЭБУ обладают высоким сопротивлением, поэтому при соединении клемм питания с контрольной лампой последняя не горит. Для точного измерения напряжения питания следует применять цифровой вольтметр с высоким полным сопротивлением (10 МОм). ЭБУ управляет работой топливнык форсунок, клапаном холостого хода, сцеплением компрессора и т. д. с помощью специальных электронных устройств (4-х канальных драйверов), предназначенных для обработки выходных управляющих сигналов ЭБУ.
Блоки под капотом
Монтажный блок
Он находится с левой стороны рядом с аккумуляторной батарей и закрыт защитной крышкой, на обратной стороне которой находится актуальная схема.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
Вариант 1
Фото — схема
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,1,0,0 —>
Описание
p, blockquote 8,0,0,0,0 —>
| 1 | 30А Стартер |
| 2 | 7,5А Кондиционер |
| 3 | 15/30А Обогрев системы питания дизеля |
| 4 | 15А Звуковой сигнал |
| 5 | 15А Easytronic, автоматическая коробка передач |
| 6 | 7,5А Блок управления двигателем |
| 7 | 15А Противотуманные фары |
| 8 | 30/40А Охлаждение двигателя |
| 9 | 30/40/60А Охлаждение двигателя |
| 10 | 30/60А Easytronic, коробка передач |
| 11 | 7,5/15А Свечи накаливания, система зажигания |
| 12 | 5А Блок управления наружным освещением, регулировка угла наклона фар, система адаптивною света |
| 13 | 7,5А Отопитель, кондиционер |
| 14 | 5А Easytronic, автоматическая коробка передач |
| 15 | 10А Дальний свет, адаптивное освещение справа |
| 16 | 10А Дальний свет, адаптивное освещение слева |
| 17 | 10А Основные предохранители |
| 18 | 7,5А Электронный блок управления двигателем |
| 19 | 10А Подушка безопасности |
| 20 | 10А Основные предохранители |
| 21 | 15/20А Основные предохранители |
| 22 | 70А Центральный блок управления электрооборудованием автомобиля |
| 23 | 20А Компрессор, комплект для ремонта шин |
| 24 | 15А Топливный насос |
| 25 | 30А Электронный блок управления антиблокировочной тормозной системой |
| 26 | 30А Обогрев заднего стекла |
| 27 | 30А ABS |
| 28 | 30А Электровентилятор салона (кондиционер, климат-контроль) |
| 29 | 20А Предохранитель прикуривателя |
| 30 | 7,5А Кондиционер, климат — контроль |
| 31 | 20А Механизм подъема левого окна |
| 32 | 20А Механизм подъема правого окна |
| 33 | 7,5А Обогрев наружных зеркал |
| 34 | Резерв |
| 35 | Резерв |
| К1 | Реле включения звукового сигнала |
| К2 | Реле зажигания (реле разгрузки замка зажигания), вывод «15» |
| КЗ | Реле включения обогрева фильтра |
| К4 | Реле включения дальнего света фар |
| К5 | Реле включения компрессора кондиционера |
| Кб | Реле включения передних противотуманных фар |
| К7 | Реле включения вентилятора радиатора |
| К8 | Реле электронного блока управления двигателем |
| К9 | Реле включения стартера |
| К10 | Реле включения топливного насоса |
| К11 | Реле зажигания (реле разгрузки замка зажигания), вывод «15» |
| К12 | Реле включения обогрева стекла двери задка |
| К13 | Реле включения вентилятора радиатора |
| К14 | Реле включения вентилятора радиатора |
Вариант 2

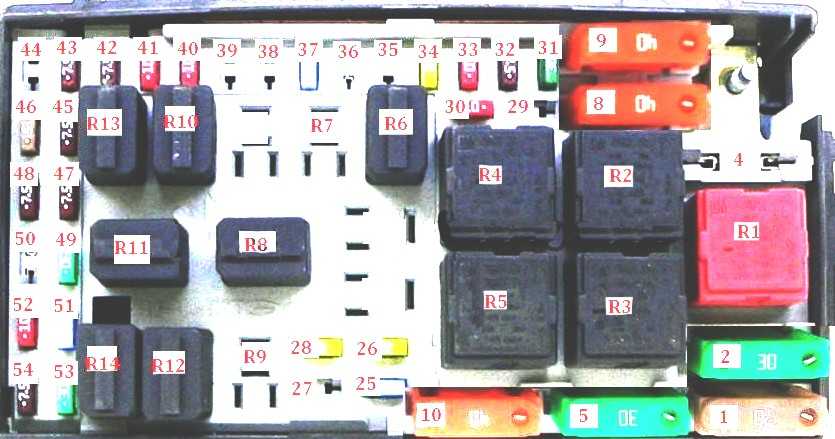

Схема
p, blockquote 10,0,0,0,0 —>
p, blockquote 11,0,0,0,0 —>
Обозначение
p, blockquote 12,0,0,0,0 —>
| R1 | Реле обогрева заднего стекла |
| R2 | |
| R3 | |
| R4 | |
| R5 | |
| R6 | Реле управления двигателем (ЕС) |
| R7 | Реле сигнала |
| R8 | Реле стартера |
| R9 | Реле подогревателя топлива |
| R10 | Фара дальнего света |
| R11 | |
| R12 | Реле передних противотуманных фар |
| R13 | Реле сцепления компрессора кондиционера |
| R14 | Реле топливного насоса (FP) |
| 1 | 60А |
| 2 | 30А Подогрев заднего стекла |
| 4 | 30A ASM передача |
| 5 | 40A AC / Система обогрева |
| 8 | 60A Двигатель вентилятора системы охлаждения |
| 9 | 50A Двигатель вентилятора охлаждающей жидкости двигателя |
| 10 | 40A Антиблокировочная система тормозов (ABS) |
| 25 | 15А Передние противотуманные фары |
| 26 | 20А Электрические окна |
| 27 | 30А |
| 28 | 20А Электрические окна |
| 29 | Резерв |
| 30 | 20A Управление двигателем |
| 31 | 30А |
| 32 | 7,5А Управление двигателем |
| 33 | 15А Управление двигателем |
| 34 | 15А Управление двигателем |
| 35 | Резерв |
| 36 | 15А Автоматическая коробка передач (АТ) |
| 37 | 15А Сигнал |
| 38 | Резерв |
| 39 | Резерв |
| 40 | 10A Дальний свет дальнего света, левый |
| 41 | 10A Фара дальнего света, правая |
| 42 | 10A Муфта компрессора переменного тока |
| 43 | 10А Обогрев зеркал |
| 44 | Резерв |
| 45 | 15А Управление двигателем |
| 46 | 10A Модуль управления направлением фар |
| 47 | 7,5А Управление двигателем |
| 48 | 7,5A AC / система обогрева |
| 49 | 30A Стартер |
| 50 | 15А |
| 51 | 15A Топливный насос (FP) |
| 52 | 20A Модуль управления SRS |
| 53 | 30A Антиблокировочная тормозная система (ABS) |
| 54 | 7,5A AC / система обогрева |
Блок на аккумуляторе
Данный блок крепится к крышке аккумуляторной батареи и состоит из плавких вставок высокой мощности.
p, blockquote 13,0,0,0,0 —>
Схема
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,1,0,0,0 —>
Расшифровка
p, blockquote 16,0,0,0,0 —>
- 80А Используется для дизельных двигателей
- 80А Рулевое управление с электроусилителем
- 60А Дополнительный и независимый обогреватель
- 50А Питание монтажного блока, расположенного в багажнике
- 40А Дополнительный и независимый обогреватель
Дополнительные реле
В зависимости от комплектации возможно расположение отдельных элементов реле вне блока, напримр:
p, blockquote 17,0,0,0,0 —>
- k16 — реле вентелятора
- FA1 — кондиционер
- FA2 / FA3 — обогрев
p, blockquote 18,0,0,0,0 —>
ЭБУ Опель Корса – основные неисправности и причины выхода из строя
Причин выхода из строя ЭБУ Opel Corsa может быть достаточно много, в любом случае, ничего хорошего это автовладельцу не предвещает, поскольку данное устройство не подлежит ремонту. Даже на станциях технического обслуживания его просто меняют на новое.
Но, как бы там ни было, необходимо очень детально разобраться в том, что же может вызвать поломку. Благодаря этим знаниям вы сможете в будущем обеспечить максимально возможную защиту устройства от подобных неприятностей.
Вскрытие ЭБУ Опель Корса
Как отмечают автоэлектрики, наиболее часто ЭБУ выходит из строя из-за перенапряжения в электрической сети машины. Последнее, в свою очередь, может возникать из-за короткого замыкания одного из соленоидов. Однако, это не единственная возможная причина:
- Поломка ЭБУ Опель Корса может возникнуть из-за любого механического воздействия. Это может быть случайный удар или очень сильные вибрации, способные вызывать появление микротрещин в платах ЭБУ и местах спайки основных контактов.
- Перегрев блока, который чаще всего возникает из-за резкого перепада температур. К примеру, когда вы на сильном морозе пытаетесь завести автомобиль на больших оборотах, выжимая максимум из возможностей автомобиля и всех его систем.
- Коррозия, которая может возникать из-за перепадов влажности воздуха, а также из-за попадания воды в подкапотное пространство автомобиля.
- Попадание влаги непосредственно в сам блок управления вследствие разгерметизации устройства.
- Вмешательство посторонних в устройство электронных систем, вследствие чего могло произойти нарушение их целостности.
- Если от автомобиля хотели «прикурить», предварительно не заглушив двигатель.
- Если с автомобильного аккумулятора сняли клеммы, предварительно не заглушив двигатель.
- Если были перепутаны клеммы во время подключения аккумулятора.
- Если был включен стартер, но к нему не была подсоединена силовая шина. Однако, чтобы ни стало причиной неисправности ЭБУ, любые ремонтные работы могут осуществляться только после осуществления полной профессиональной диагностики.
В целом же, характер неисправности устройства подскажет вам о неисправностях в других системах. Ведь если их также не устранить, то новый блок управления перегорит так же, как и старый
Именно поэтому в случае перегорания ЭБУ очень важно установить истинную причину поломки и сразу же устранить ее. Но как же определить, что из строя действительно вышел блок управления, а не какая-нибудь другая система? Понять это можно по ряду самых первых признаков, которые могут проявляться в такой ситуации:
- Наличие явных физических повреждений. К примеру, перегоревших контактов или проводников.
- Неработающие сигналы управления системой зажигания или бензонасосом, механизмом холостого хода и другими механизмами, которые находятся под контролем блока.
- Отсутствие показателей с разных датчиков контроля систем.
- Отсутствие связи с диагностическим устройством.

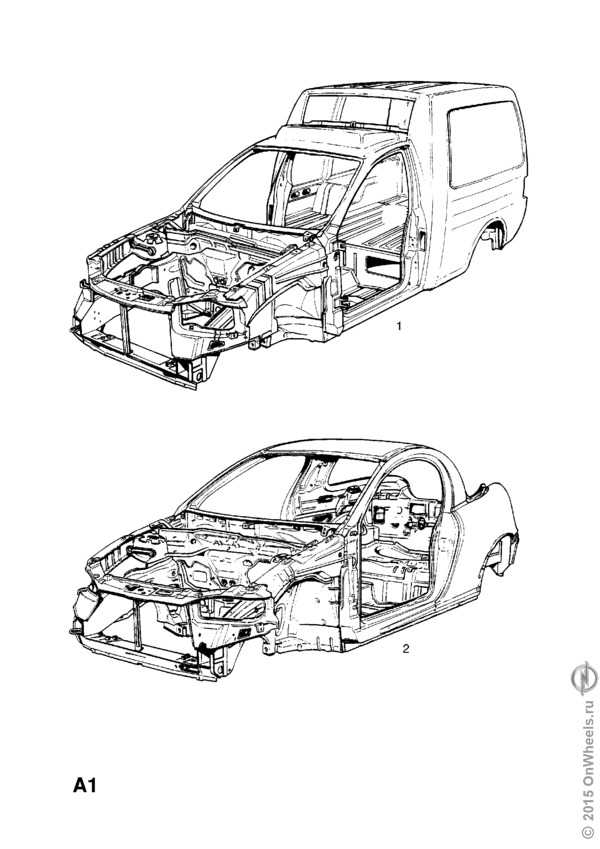

Руководство по ремонту Opel Corsa C Combo & Meriva 2002-2006
- Разместил: admin;
- Прочитано: 8401;
- Дата: 8-12-2014, 11:28;
Мануал содержит иллюстрированное издание по устройству Опель Коpса К Комбо & Меpива 2000-2006, с двигателем: 1.0, 1.2, 1.4, 1.6 .
Данное Руководство призвано помочь владельцу автомобиля полностью раскрыть и освоить возможности своего автомобиля, а так же избежать зависимости от сервисных станций при проведении большинства работ текущего технического обслуживания и мелкого ремонта. Достаточно много внимания в Руководстве уделено диагностике неисправностей узлов и систем автомобиля (в случае их отказа), а также рекомендациям и практическим советам по устранения их причин. В Руководство включены описания процедур обязательного текущего обслуживания автомобиля и приведен график их выполнения. Собранные и представленные в Руководстве данные позволяют владельцу транспортного средства определиться в том, какие работы по егообслуживанию должны быть проведены и когда, а также имеет ли смысл пытаться выполнить их самостоятельно, или следует обратиться в представительское отделение фирмы-производителя или мастерскую автосервиса. Данная книга будет интересна и работником не специализированных СТО, которым приходится сталкиваться с обслуживанием и ремонтом описываемых в Руководстве моделей
Основное внимание уделено текущему и среднему ремонту автомобилей на основе замены вышедших из строя узлов, агрегатов и заменяемых элементов систем
Информация о книге:Размер файла: 32 МбФормат книги: PDFКоличество страниц: 355Издательство: «Арус»
Источник
Самостоятельная диагностика ЭБУ Opel Corsa
Многие водители считают, что заниматься проверкой работы блока управления двигателем должны только профессионалы. На самом деле, практически каждые “мозги” еще на заводе оснащаются встроенной системой самодиагностики. С ее помощью выявить какие-либо неисправности своими руками не составит труда даже неопытному водителю.
Блок управления двигателем представляет собой мини-компьютер, который должен выполнять специализированные задачи в реальном времени. Последние можно разделить на 3 категории:
- обработка сигналов, поступающих от датчиков;
- расчет воздействий для управления системами автомобиля;
- регулировка работы исполнительных механизмов.
Чтобы начать проверку состояния блока управления двигателем, нам понадобится подключиться к нему. Сделать это можно с помощью специального тестера или ноутбука. На последнем заранее должна быть установлена программа, предназначенная для чтения диагностических данных. Современные авто оснащаются различными моделями ЭБУ.
Диагностику ЭБУ своими руками мы будем проводить с помощью бесплатной программы KWP-D. Помимо утилиты, нам понадобится адаптер, поддерживающий протокол KWP2000. Начинаем диагностику с подключения адаптера. Один его конец вставляем в порт ЭБУ, а второй – в ноутбук. После этого включаем зажигание автомобиля и запускаем программу. На дисплее ноутбука должно появиться сообщение о том, что операция по проверке наличия ошибок в работе ЭБУ успешно началась. После этого мы увидим таблицу с наиболее важными параметрами работы машины.
Не стоит игнорировать и другие разделы таблицы. Информация в них не менее важная. Так, параметр UACC отвечает за состояние аккумулятора. Нормальные показатели для этого раздела находятся в пределах 14–14,5 В. Если напряжение вашего аккумулятора меньше – стоит тщательно проверить электрические цепи. Другой важный параметр – THR, который отвечает за положение дроссельной заслонки. При нормальной работе на холостом ходу датчик положения дросселя будет показывать 0 %. В противном случае стоит обратиться к специалисту.
Еще один важный показатель, который интересует всех водителей – это параметр QT, который отвечает за количество расхода топлива. На холостом ходу в разделе должны находиться цифры 0,6–0,9 л/час. Для более точной диагностики понадобится проверить напряжение в свечах зажигания автомобиля. Проверяя все эти показатели, водители очень часто игнорируют состояние коленвала при вращении, за который отвечает раздел LUMS_W. Если цифры в нем больше 4 об/с – это признак неравномерного воспламенения в цилиндрах. Также стоит проверить высоковольтные провода и свечи.
Ремонт Опель Корса
Мы работаем с 2008 годаНам доверяют более 50 тыс. клиентов
История хэтчбека Опель Корса начала свой отсчет с 1982 года. Модель получилась настолько удачной, что и сегодня входит в десятку самых продаваемых автомобилей Европы.
Изначально машина комплектовалась 4 бензиновыми двигателями:
В 2014 году вышло 5 поколение модели. Хетчбек оснащается новыми 3-х цилиндровыми моторами с турбонаддувом объемом 1 литр, а также 1.4 литровый турбодвигатель. В линейке силовых агрегатов также присутствуют и два «атмосферника» 1.2 и 1.4 литра.
Трансмиссия предлагается либо «механика», либо «робот» или же 6-ступенчатый «автомат».
Что чаще всего ломается
Силовые агрегаты в целом надежны. Можно лишь отметить единичные случаи отказа электронного модуля и выдавливание масла (после большого пробега) через соединительную фишку датчика давления.
По МКПП – нередки отказы передачи заднего хода.
В АКПП работа может сопровождаться рывками, ударами при переключении передач. Также часты случаи, когда рычаг селектора не сдвигается с положения «Р» (паркинг), что требует его замены.
Слабые стойки стабилизатора и рулевые наконечники, а также частая неисправность рулевой рейки с электроприводом. Проблемы с рейкой вызваны тем, что на датчики и сальник неудачно расположенных на рейке попадает вода, грязь и реагенты зимой, что быстро выводит из строя. В итоге требуется дорогая замена рулевой рейки.
Часто выходит из строя резистор и вентилятор обдува. Вентилятор начинает работать только на последних 3-4-й скоростях.
Частая замена ламп ближнего света.
Периодичность ТО
Согласно регламента производителя плановое техобслуживание моделей Опель Корса рекомендуется выполнять каждые 15 тыс. километров пробега или 12 месяцев эксплуатации, смотря что наступит раньше.
Для выполнения диагностики вашего авто, сервисного обслуживания или ремонта просто позвоните на ближайший к вам наш автосервис.
Источник

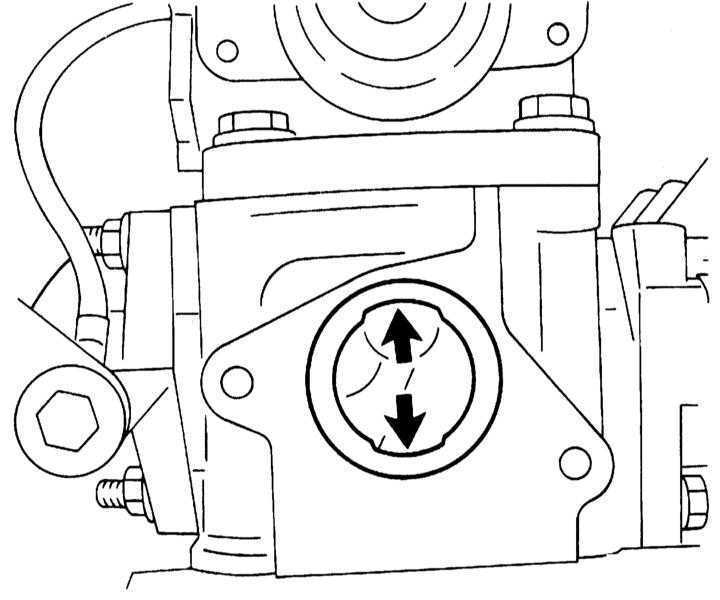

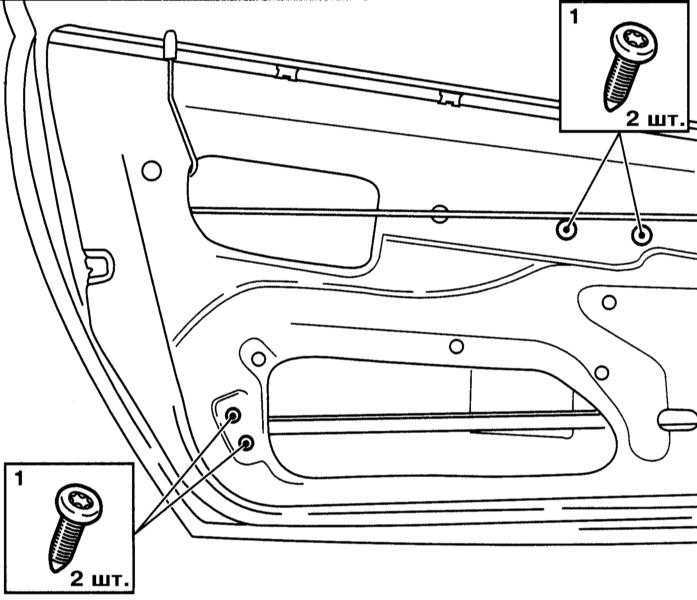

Руководство по ремонту Opel Corsa / Опель Корса

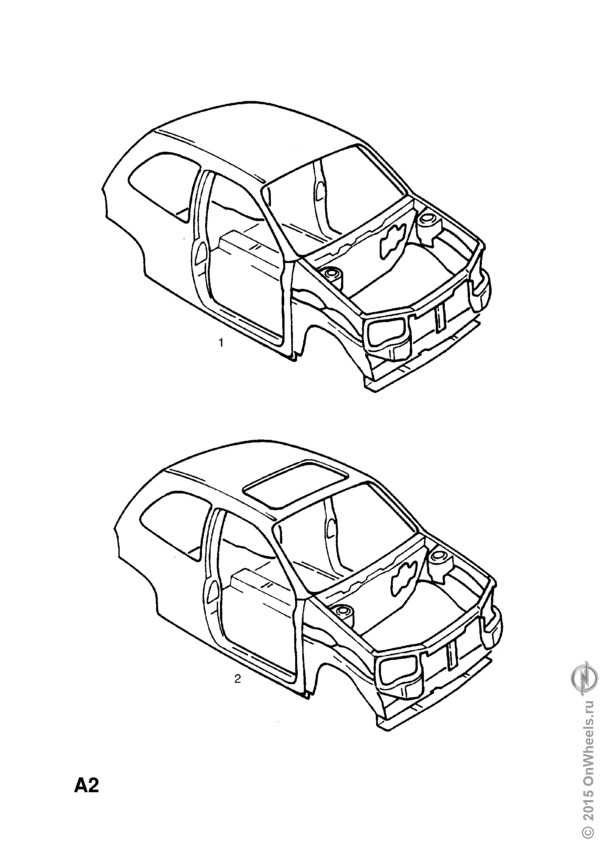

Общая информация об автомобиле.
Тормозная система оснащена штатным вакуумным усилителем. На всех моделях используются дисковые тормозные механизмы передних колес и задние барабанные тормозные механизмы. В стандартную комплектацию большинства моделей входит система ABS.
Полностью независимая подвеска передних колес состоит из стоек МакФерсона и поперечных нижних рычагов. Подвеска задних колес — полунезависимая с торсионной балкой и двумя продольными рычагами, — подробнее см. Главу Подвеска и рулевое управление.
Рулевое управление — реечное, с гидроусилителем, рулевой механизм расположен за двигателем. Электрогидравлический рулевой насос установлен непосредственно на рулевом механизме и не требует обслуживания. Резервуар гидравлической жидкости встроен в насосную сборку, — см. Главу Подвеска и рулевое управление.

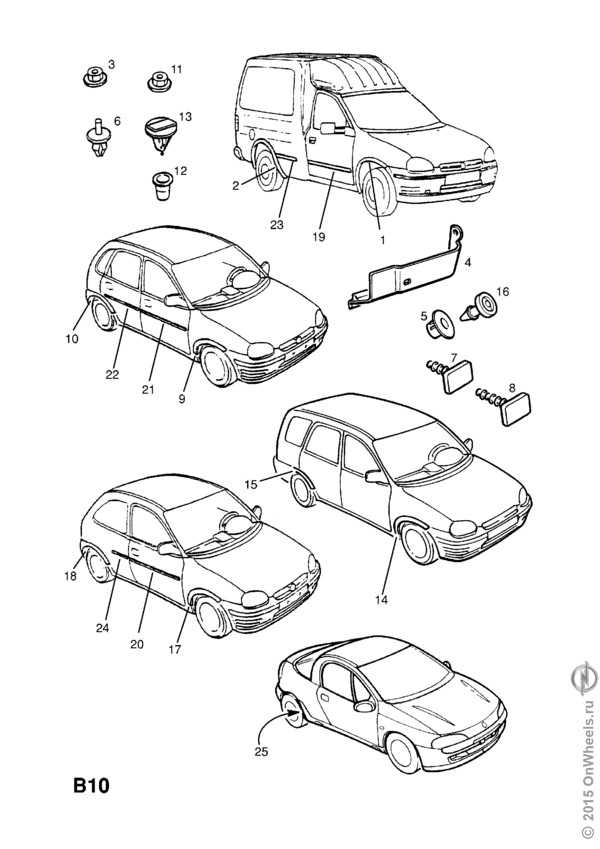

Обе серии (Corsa B и Tigra) оборудуются полноразмерными водительскими подушками безопасности, устанавливаемыми как стандартное оборудование. В дополнительную комплектацию могут входить боковые подушки безопасности. Для защиты от взлома применена система иммобилизации двигателя. Штатная магнитола оборудована защитным кодом.
Источник
Блок в салоне
Данный блок расположен под панелью приборов, за защитной крышкой.
p, blockquote 19,0,0,0,0 —>
p, blockquote 20,0,0,0,0 —>
Схема
p, blockquote 21,0,0,0,0 —>
p, blockquote 22,0,0,1,0 —>
Назначение
p, blockquote 23,0,0,0,0 —>
| 1 | Резерв |
| 2 | 10А Приборы, информационный дисплей |
| 3 | 20А Радиоприемник |
| 4 | 7,5А Выключатель (замок) зажигания |
| 5 | 20А Стеклоочиститель ветровою стекла |
| 6 | 15А Центральный замок двери задка (багажника) |
| 7 | 20А Центральный замок боковых дверей |
| 8 | Резерв |
| 9 | 10А Освещение салона |
| 10 | 7,5А Рулевое управление с электрическим усилителем |
| 11 | 7,5А Блок управления наружным освещением, стоп-сигнал, переключатель сцепления |
| 12 | 7,5А ABS, стоп — сигнал |
| 13 | 3А Рулевое колесо с обогревом |
| 14 | 7,5А Задний держатель велосипеда, система парковки, датчик дождя, внутреннее зеркало, блок переключателей (на центральной консоли) |
Руководство по ремонту OPEL CORSA D [PDF]
pisikot
Opel Сorsa D руководство по эксплуатации, техническому обслуживанию и ремонту
Цветное иллюстрированное справочно-информационное издание Руководство по ремонту Opel Сorsa с 2006 года выпуска. А также руководство по эксплуатации, техническому обслуживанию и устройство модели. Автомобили оборудованы бензиновыми двигателями Z10XEP (1,0 л), Z12XEP (1,2 л), Z14XEP (1,4 л).
Пособие поможет всем владельцам автомобилей Опель Корса с кузовом 3- и 5-дверный хэтчбек, работникам СТО и автосервисов поддерживать автомобиль в надлежащем рабочем состоянии, экономить время и деньги.
Мануал содержит более 2000 цветных фотографий, подробно отображающих весь процесс пошагового ремонта Opel Сorsa, в том числе ремонт двигателя, полные технические характеристики автомобиля, перечни возможных неисправностей и рекомендации по их устранению.
Технология работ выбрана применительно к условиям гаража с использованием универсального инструмента, и только в исключительных случаях приведены рекомендации по применению специального инструмента, имеющегося в свободной продаже. Операции ремонта узлов и агрегатов в каждом разделе подобраны по принципу от простого к сложному: от простейших операции по обслуживанию, регулировке узлов и систем, замене часто выходящих из строя деталей, до крупного ремонта агрегатов. Все материалы книги созданы на конкретном опыте, полученном в ходе полной разборки и сборки Opel Сorsa высококвалифицированными автомеханиками. Весь порядок поиска неисправности проиллюстрирован цветными фотографиями.
В предлагаемом пособии Вы найдете: Устройство автомобиля Опел Корса – общие сведения и паспортные данные, панели и приборы управления Рекомендации по эксплуатации – подготовка к выезду, рекомендации по безопасности движения Неисправности в пути – что делать в каждом случае Техническое обслуживание – полное пошаговое руководство Информацию по ремонту таких составляющих автомобиля, как двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система – регулировки, малый и большой ремонт, сборка и разборка узлов и агрегатов машины Электрооборудование – диагностика неисправностей и основные блоки Электрические схемы – упрощают поиск неисправностей в электрооборудовании В отдельные разделы мануала входят инструкция по эксплуатации Opel Сorsa, рекомендации по техническому обслуживанию и схемы электрооборудования (электросхемы) автомобиля. Настоящая книга будет полезна владельцам автомобилей Опель Корса, механикам, специалистам СТО, ремонтных мастерских и автосервисов. Год выпуска: 2009 г. Издательство: Третий Рим Формат: PDF Количество страниц: 384 Качество: Отсканированные страницы
