регулировка кулисы МКПП (предположительно F10)
регулировка кулисы МКПП (предположительно F10)
Сообщение Henpyxa » 25 май 2012 17:22
приветы. подскажите, добрые люди. включались плохо 1 и 2 передача, предыдущий хозяин сказал, что надо кулису регулировать. решил сделать, как написано во всех инструкциях и книге по эксплуатации: расслабить хомут на штоке, вынуть пробку из отверстия регулировки, поставить на нейтралку, вставить в отверстие сверло d4.5, провернуть против часовой стрелки шток, пока сверло не войдет глубже (не попадет в регулировочный паз), поставить рычаг в положение между 1 и 2 передачей (зафиксировал еще 1 сверлом), затянуть хомут на штоке, вытащить сверла, проверить, как все включается.
теперь 1 и 2 передача находятся там, где должна быть задняя передача. при вытаскивании сверла из отверстия для регулировки шток резко возвращается в исходное положение. что за х?
Сообщение костя » 25 май 2012 19:34
Сообщение Henpyxa » 25 май 2012 20:16
нда, там люфт — мама не горюй. а между элементами тяги не должно быть люфта? там всё ходуном ходит, но не разваливается))
в общем, пойду завтра попытаюсь исправить люфт, надеюсь рычаги менять не придется, не дешевое удовольствие. в принципе, ездить можно, но без заднего хода рисково))
Сообщение Krat0S » 26 май 2012 10:25
Henpyxa Если есть вариант — поедь купи резинку эту, которая соединяет штоки, да еще штифт фиксирующий. И будет тебе счастье
Если нету такого варианта — остается вариант колхозный
Снимаешь крышку с КПП, вместе со штоком. Четыре болта на 11, очень желательно иметь трубчатый ключ или тонкую головку. Накидным неудобно, а рожковым нереально
Осторожно, под крышкой прокладка, не порви
Выравниваешь обе вилки, достаешь резинку. Вынимаешь из резинки пластиковую втулочку, она скорее всего уже обломанная.
Подбираешь по диаметру металлическую трубочку и отрезаешь ее так, чтобы она вставлялась в резинку плотненько, но можно было там ее вращать. При этом концы должны быть практически вровень с резинкой.
Стягиваешь все это добро подходящим болтом с шайбами и гайкой. Получается втулка зажата вилкой намертво, а резинка на ней может вращаться. Вуаля — люфта нет вообще.
После этого можешь настраивать переключение передач Да и сверлышко для настройки попробуй подобрать потолще, как советуют, чтобы входило в регулировочное гнездо плотненько.
Сообщение Henpyxa » 26 май 2012 14:51
спасибо, при первой же возможности займусь заменой шарниров во всем рычажном механизме. удалось пока настроить рычаг так, чтобы включались 1-4 и задняя передачи. теперь 5 вне диапазона включения. косяк оказался в том, что на машинах до 93 года при регулировке вставлять сверло около самого рычага для его фиксации бесполезно. дырки есть — но они не соответствуют необходимому расположению рычага. т.к. настраивал один, без помощника, пришлось придумать как рычаг расположить более или менее правдоподобно, чтобы на глаз все передачи встали на свое место, а пока затягивал хомут на рычаге, рычаг чуток сдвинулся, и я остался без 5 передачи (благо в городе я до 100 не разгоняюсь).
а насчет люфтов.. они у меня во всех шарнирных соединениях :))) даже пластмассовая тяга, и та болтается немного.. зы: поездил сегодня с нормально включающимися первыми передачами: машина — чудо. надо еще сцепление обновить — и вообще шик..
Сообщение bulbulyatorrrr » 14 фев 2017 23:51
Сообщение FDutch » 15 фев 2017 00:07
Сообщение bulbulyatorrrr » 15 фев 2017 00:38
Сообщение FDutch » 15 фев 2017 00:54
Последовательность работ по самостоятельной замене изитроника на механику.
Внимание, в статье описана самая простая переделка. В ходе переделки, мы оставим труп изитроника и будем использовать его сцепление
Это позволяет нам не снимать коробку переключения передач, не прошивать двигатель и не переделывать проводку.
Все работы займут 1-2 дня с перекурами.
Шаг 1 — Снимаем аккумулятор.
Это необходимо для того, чтобы не спалить машину в процессе выполнения работ, да и без его снятия, нам не подлезть к изитронику…..
Шаг 2 — Устанавливаем главный цилиндр сцепления.
Отрезаем заглушку от бачка на главном тормозном цилиндре.
Откручиваем заглушку на моторном щите и устанавливаем на место главный цилиндр сцепления.
Устанавливаем педаль сцепления.
Все это ставится болт он.
Шаг 3 — устанавливаем рычаг переключения передач.
Снимаем джойстик изитроника и отцепляем его ждут проводов.
Меняем резиновую заглушку в моторном щите на пыльник от МКПП. Так как я перекуп и не ставил цели сделать по уму, я просто разрезал резиновую заглушку крест накрест и силком протолкнул тягу переключения передач. Сделал я это, чтобы сэкономить на пыльнике, не деньги, время, просто пыльник надо было долго ждать, а на разборке его не было.
При помощи паяльника или ножа вырезаем в тоннеле КПП отверстие под кулису МКПП. Ничего сложного в этом нет т.к. по форме штамповки пластика все понятно.
Устанавливаем на место кулису и тягу переключения передач.
Тоннель пока не собираемся, так как необходимо ещё настроить кулису.
Шаг 4 — меняем механизм переключения передач от изитроника на крышку от механики.
Отцепляем разъемы управления двигателями выбора передач. И ответим провода в сторону.
Сам механизм выбора передач держится на 4х болтах.
Откручиваем их и аккуратно выводим механизм. Он, как правило в грязи, а при извлечении эта грязь так и норовит упасть в коробку….
Если вам повезет, прокладку получится оставить старую, собственно я так и сделал, но поставил на герметик.
Меняем механизм выбора передач на механизм от МКПП.
Болты от механизма изитроника очень длинные. Используйте болты от механики!
Шаг 5 — устанавливаем вертолеты (тяги переключения передач)
Это самый сложный момент во всей работе.
Я ставил правое крепление без ямы и домкратов, на ощупь сверху.
Левое крепление ставится довольно удобно.
Шаг 6 — настраиваем кулису.
Делается это очень просто. Шестигранником или шилом/сверлом фиксируем рычаг переключения передач в положении между 1-2 передачами и аналогичным образом фиксируем механизм выбора передач на коробке(нажимаем кнопку).
После этого затягиваем болт на тяге переключения передач.
Шаг 6 — монтируем гидропривод сцепления.
Я изготовил гидропривод сам. Рулеткой отмерил по месту 2 медных трубки и развальцевал. На каждой трубке с одной стороны стоял опелевский штуцер, а с другой вазовский. Шланг взял от ваз 2110.
Вышло у меня примерно вот так:
Гидропривод крепким стяжками, а где есть штатные крепления, используем их.
Прокачиваем с помощником. И обязательно проверяем течи.
На этом переделка механической части закончена.
Шаг 7 — переделываем электрику.
Электрику необходимо переделать, так как при любой ошибке по изитроника, запуск двигателя штатным стартером невозможен.
Само реле управляется минусом! Плюс на нем есть постоянно.
Возможны два варианта переделки — использование штатного замка зажигания для запуска двигателя или установка кнопки стартера. Второй вариант реализовать гораздо проще.
Opel Vectra ALLROAD wayfarer › Бортжурнал › ЭТАП 3 — механизм переключения передач
Болезнь плохого втыкания передач была у машины сразу при покупке. Спустя некоторое время решил заняться эти делом. К тому времени почти все передачи втыкались с большим трудом.
Почитав форумы, выяснил, что проблема в механизме переключения передач или кулисе ли вертолете – кто как называет). Менять детали по частям там было не целесообразно, т.к. стоимость детали в сборе была порядка 1500р., а гемора при замене отдельных частей было бы на порядок больше…
В общем купил я “вертолет” в сборе) Однако, это не всё, что влияет на люфты и четкость включения. Важная деталь — вилка выбора передач – купил и её, а до кучи пластиковую пробку крышки, сальник вилки выбора передач и прокладку крышки кпп, поскольку старую использовать нельзя – после снятия она попросту рассыпалась.
Неожиданно столкнулся с проблемой снятия старого вертолета…осевой болт никак не хотел выниматься, пытался тянуть за шляпку — края тут же пообломались…Думал выбить, так снизу не подлезешь. Пришлось снимать опору кпп (вертолет прикреплен к ней), а потом уже выбивать его – так оказалось намного удобнее.
Ставим новый вертолет, соединяем один его конец с тягой, идущей в салон, но пока не закручиваем болт – ещё потребуется регулировка!
Теперь механизм выбора передач (второй конец вертолета от него отсоединен). Откручиваем 4 болта крепления крышки кпп. Качающими движениями пытаемся стронуть. Если не получается – постукиваем. Сняв крышку со внутренностями идем домой/в гараж) Разбираем все детальки, хорошенько отмываем. Вставляем новые и радуемся)
Идем к машине, ставим крышку со внутренностями на место. У меня правильно попасть получилось не сразу…методом тыка через несколько минут крышка всё же встала на место) Теперь присоединяем второй конец вертолета к новенькому механизму выбора передач. Вставляем пластиковый штифт.

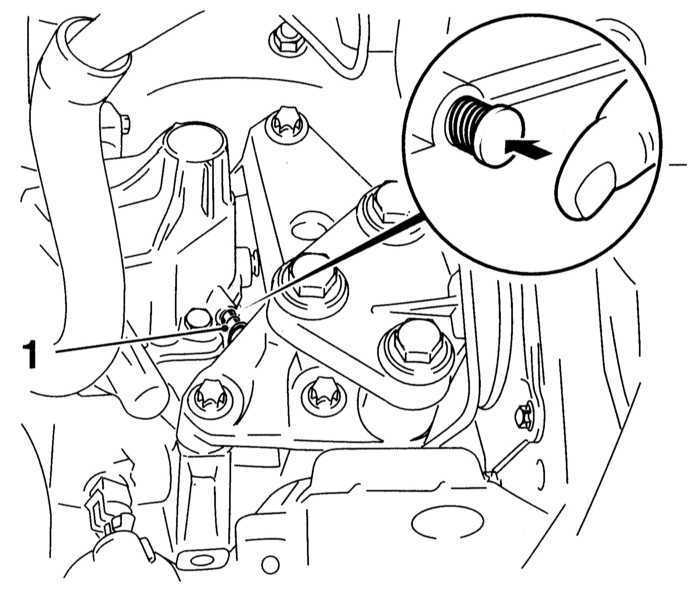

Переходим к регулировке. Понадобится тонкое сверло или любая другая тонкая вещица. Отводим рукой вертолет в крайнее правое положение, если стоять лицом к машине. В этом положении вставляем сверло в отверстие на задней стенке крышки кпп (вместо пластиковой пробки). Далее идем в салон, снимаем чехол кпп и переводим рычаг в крайнее левое положение. Под чехлом видна выдавленная стрелка на корпусе – с ней надо совместить риску на рычаге. После просим друга придержать рычаг в этом положении, ну или можно закрепить проволокой). Снова лезем под капот и закручиваем болт хомута крепящего конец вертолета на тяге в салон. Всё! Наслаждаемся четкой работой механизма)…
источник
