4.4.26. Сборка двигателя.

КОЛЕНЧАТЫЙ ВАЛ И КОРЕННЫЕ ПОДШИПНИКИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Очистите масляные каналы в картере двигателя и в коленчатом валу.
2. Очистите гнезда вкладышей в блоке цилиндров и сами вкладыши.
	3. Установите верхние вкладыши, совместив отверстия для смазки.
	4. Смажьте вкладыши маслом и установите коленчатый вал.
5. Очистите гнезда вкладышей в крышках коренных подшипников.
6. Смажьте вкладыши в крышках и установите все крышки, кроме задней. Проверьте, чтобы крышки были установлены в нужном порядке.
	7. Смажьте герметиком (GM 1504200) сопрягаемые поверхности задней крышки.
	8. Нанесите слой герметика (GM 1503294) в канавки, расположенные по краям задней крышки.
	9. Установите заднюю крышку и выдавите дополнительное количество герметика в канавки.
	10. Вставьте болты и затяните их требуемым моментом. Проверьте, чтобы передняя крышка не выступала вперед, соединение передней крышки и блока цилиндров (указано стрелками) должно быть на одном уровне.
	11. Проверьте, чтобы коленчатый вал вращался свободно. Измерьте осевой люфт коленчатого вала.

ПОРШНЕВЫЕ КОЛЬЦА ПОРШНИ И ШАТУНЫ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Соберите поршни и шатуны.
2. Очистите вкладыши и гнезда вкладышей.
3. Установите вкладыши.

4. Сожмите поршневые кольца и установите поршень в цилиндр.
5. Смажьте шейки шатунных подшипников и установите шатун на шейку.
	6. Установите крышки шатунов.
	7. Затяните гайки крышек шатунов.
8. Проделайте аналогичные действия с остальными поршнями.
9. Проверьте, чтобы коленчатый вал вращался свободно.

МАСЛЯНЫЙ НАСОС И МАСЛЯНЫЙ ПОДДОН

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Смажьте уплотнительное кольцо коленчатого вала маслом и установите масляный насос, используя новую прокладку.
2. Затяните болты масляного насоса.
	3. Установите маслозаборный патрубок, используя новое уплотнительное кольцо (указано стрелкой).

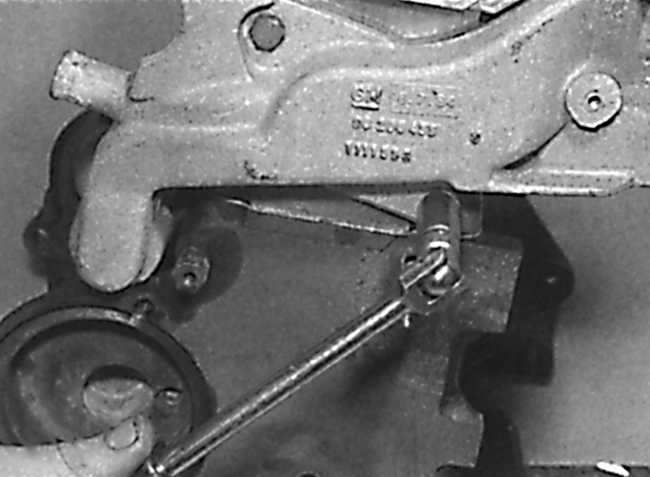

	4. Затяните крепежные болты фланца маслозаборного патрубка (указаны стрелками).
	5. Затяните крепежный болт маслозаборного патрубка (указан стрелкой).
6. Нанесите герметик (GM 1503294) на сопрягаемые поверхности крышки заднего коренного подшипника и блока цилиндров и сопрягаемые поверхности масляного насоса и блока цилиндров.
	7. Установите новую прокладку поддона и установите поддон. Вставьте и затяните болты требуемым моментом.

ЗАДНЕЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КОЛЕНЧАТОГО ВАЛА И МАХОВИКБолт для блокировки маховика

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Смажьте новое уплотнительное кольцо и установите его в паз, используя пластиковую оправку.
	2. Наденьте маховик, совместив отверстия под болт с буртиком. Нанесите герметизирующий состав на болты крепления маховика. Застопорите маховик, вставьте и затяните болты.

ВЫБОР ПРОКЛАДКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВИзмерение высоты выступания поршней

ГОЛОВКА ЦИЛИНДРОВ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите новую прокладку головки блока цилиндров.
2. Надпись OBEN/ TOP на поверхности прокладки должна быть направлена вверх.
	3. Установите головку на блок цилиндров.
	4. Нанесите герметик на сопрягаемые поверхности корпуса распределительного вала и головки блока цилиндров и установите корпус на головку.
5. Вставьте и затяните новые болты головки блока цилиндров.

ЗУБЧАТЫЙ РЕМЕНЬ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите кожух термостата и термостат.
	2. Установите новое уплотнительное кольцо (указано стрелкой) термостата.
	3. Затягните болты крепления кожуха термостата.
	4. Установите шкив коленчатого вала.
	5. Вставьте и затяните требуемым моментом болт крепления шкива.
6. Установите водяной насос.
	7. Установите промежуточный шкив зубчатого ремня.
	8. Установите кронштейн топливного насоса и насос. Установите шкив насоса.
	9. Установите шкив распределительного вала и вставьте новый болт.
10. Отрегулируйте газораспределение и натяжение зубчатого ремня.
	11. Установите трубку щупа для измерения уровня масла.
	12. Установите большую трубку охлаждающей жидкости (указана стрелками).
	13. Установите вентиляционный шланг.
14. Установите вакуумный насос, крышку корпуса распределительного вала, крышки зубчатого ремня, сцепление и коллекторы.

Основные недостатки

Как и любых двигателей, в C16NZ тоже есть определенные проблемы, которые можно считать и недостатками. Основными из них являются следующие:

Отсутствует искра на C16NZ. Чаще всего проблема возникает в коммутаторе, поэтому стоит более внимательно приглядеться к этой стороне.
Глохнет двигатель. Судя по всему, проблема состоит в коммутаторе или же следует рассмотреть проводку, дроссельную заслонку, РХХ, лямбда-зонд, блок управления.

Помимо вышеперечисленных проблем можно иметь дело, что автомобиль может перестать заводиться или начнет заливать. Кроме того, есть и множество других проблем, которые характерны для всех двигателей. Довольно сложно установить причины возникновения всех неполадок, так как они в основном вызваны тем, что C16NZ уже довольно старый двигатель. За столь длинный период двигатели успели дважды или даже трижды выкатать собственный ресурс, что сильно отразилось на их надежности.

В целом можно сказать, что этот мотор имеет неплохие динамические характеристики. Однако силовой агрегат нуждается в большом количестве топлива. К недостаткам еще можно отнести то, что в двигателях первых годов разрушались перегородки между кольцами на поршне.

К превеликому сожалению многие владельцы автомобилей считают, что этот двигатель очень капризный. Провалы в тяге возникают даже во время обкаток. Как правило, при выполнении обычного перезапуска, точнее, выключения двигателя и повторного запуска, проблема на некоторое время исчезала. Однако через время это приводит к необходимости проводить замену турбокомпрессора.

Большинство водителей предпочитают не обращать внимание на эту проблему, в конечном итоге двигатель нуждается в капитальном ремонте или замене. Также причиной поломок может быть использование низкокачественного топлива

6.1.5. Снятие и установка компонентов впускного воздушного тракта

Снятие

Бензиновые модели

Модели Astra

ПОРЯДОК ВЫПОЛНЕНИЯ

Ослабьте хомут крепления впускного воздуховода к корпусу дроссельной заслонки. Отпустите защелки фиксаторов крепления воздуховода к корпусу воздухоочистителя, отдайте крепежный винт/ гайку(и) и извлеките сборку воздухоочистителя из двигательного отсека.
Высвободите из кронштейна на корпусе воздухоочистителя клапан продувки угольного адсорбера.

В некоторых случаях демонтаж воздухоочистителя сопряжен с отсоединением шлангов системы вентиляции картера и рассоединением контактных разъемов электропроводки. Иногда воздуховод притягивается к кронштейну болтами.

Модели Zafira

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите уплотнительную полосу двигательного отсека и крышку обтекателя, установленного под нижним краем ветрового стекла.
С целью обеспечения доступа к впускному воздуховоду отдайте крепежные гайки/ болты и снимите верхнюю крышку панели передка.
Снимите воздухоочиститель и воздуховоды (см. выше).

Дизельные модели

Модели 1.7 л

Схема соединения компонентов впускного воздушного тракта (модели 1.7
л SOHC)

Схема соединения компонентов впускного воздушного тракта (модели 1.7
л DOHC)

ПОРЯДОК ВЫПОЛНЕНИЯ

Освободите хомут и снимите впускной воздуховод с задней части корпуса воздухоочистителя
(см. иллюстрации и )

Выверните винты (с головками типа TORX) крепления кронштейна
воздухоочистителя к кузову и снимите воздухоочиститель с двигателя,
— обратите внимание, что в нижней части корпуса воздухоочистителя
имеется выступ, который при установке должен быть правильным образом
совмещен с ответной выемкой в брызговике.

Прочие воздуховоды, ведущие к турбокомпрессору, интеркулеру
и впускному трубопроводу можно снять, ослабив соответствующие
хомуты и вывернув крепежные винты. Обратите внимание, что в воздуховод,
соединяющий корпус воздухоочистителя и впускной домкрат, вмонтирован
датчик измерения массы воздуха (MAF), — перед снятием впускного
воздуховода отсоедините электропроводку и снимите датчик.

Модели 2.0 л

Схема соединения компонентов впускного воздушного тракта (модели 2.0
л с низконапорным турбонаддувом)

Схема соединения компонентов впускного воздушного тракта (модели 2.0
л с высоконапорным турбонаддувом)

ПОРЯДОК ВЫПОЛНЕНИЯ

На моделях Zafira снимите уплотнительную полосу двигательного
отсека и крышку обтекателя, установленного под нижним краем ветрового
стекла. С целью обеспечения доступа к впускному воздуховоду отдайте
крепежные гайки/ болты и снимите верхнюю крышку панели передка.

На всех моделях отсоедините отрицательный провод от батареи,
а также электропроводку от датчиков MAF и, — если установлен,
— температуры всасываемого воздуха (IAT).

Отсоедините шланг вентиляции картера от впускного воздуховода,
ослабьте хомут крепления и снимите воздуховод в сборе вместе с
датчиком измерителя массы воздуха и уберите его из-под капота.

Отпустите фиксаторы, снимите крышку корпуса воздухоочистителя
и извлеките фильтрующий элемент, — постарайтесь запомнить установочное
положение компонентов. Выверните крепежный болт и снимите корпус
воздухоочистителя, отсоединив его от впускного воздуховода.

На моделях с низконапорным турбонаддувом (двигатели X20DTL/Y20DTL) (см. иллюстрацию
)
для снятия воздуховодов, ведущих к турбокомпрессору и впускному
трубопроводу, предварительно выверните крепежные винты и снимите
с двигателя пластмассовый защитный кожух. Отпустите фиксатор крепления
воздуховода, соединяющего металлический рукав с трубопроводом.
Выверните болты крепления трубки к крышке головки цилиндров, ослабьте
крепежный хомут и отсоедините рукав от турбокомпрессора. Снимите
сборку рукава с воздуховодом с верхней части двигателя и извлеките
уплотнительное кольцо, установленное между рукавом и компрессором.

На моделях с высоконапорным турбонаддувом (двигатель Y2ODTH) (см. иллюстрацию
)
отпустите крепежные хомуты/ отдайте болты и снимите воздуховоды,
соединяющие интеркулер и впускной трубопровод, а также рукав турбокомпрессора.
Для снятия металлического рукава, отсоедините от него воздуховод,
затем ослабьте хомут крепления рукава к турбокомпрессору

Выверните
крепежный болт и снимите рукав с двигателя, — обратите внимание
на уплотнительное кольцо, установленное

Установка

Все модели

Установка производится в порядке, обратном порядку демонтажа компонентов.

ПОРЯДОК ВЫПОЛНЕНИЯ

Проследите за надежностью затягивания хомутов крепления воздуховодов.
На
дизельных двигателях 2.0 л
не забудьте заменить
уплотнительное кольцо, на стыке металлического рукава с турбокомпрессором
(если отсоединяли рукав).

Технические характеристики Опель Вектра А

Опель предлагал Vectrs A в двух вариантах кузова: классический седан и пятидверный хэтчбэк, соответственно колесная база была одна – 2601 мм. Клиренс составлял целых 178 мм, передняя и задняя колеи по 1420 мм. Багажник в обеих вариациях Vectra A достигал значительных 530 литров, благодаря тому, что рычаги подвески находятся ниже осей колес.

Задняя подвеска – продольные рычаги, передняя – классический McPherson. Что касается ведущих колес, Opel решил не отвлекаться от тенденций того времени, и использовал в Вектре передний привод, но с 1990 года начал выпускаться Opel Vectra 4×4, с полным приводом. Полноприводные Вектры комплектовались силовыми агрегатами 1,8 и 2,0 литра, но из-за ненадежной трансмиссии и повышенного расхода, такие машины не стали популярными.

Опель Вектра, технические характеристики которых не выделялись среди конкурентов по мощности, отличалась качественной сборкой и надежностью. Силовые агрегаты 1.6, 1.8, 2.0 литра, по 75, 88 и 115 лошадей соответственно, а также 57-сильный дизель. Большинство моторов Вектры были карбюраторными. В начале 1991 года появилась 16-клапанная Opel Vectra A 2000, со 150-сильным двигателем.

Технические характеристики КПП не были выдающимися, однако отлично соответствовали машине. Вектра комплектовалась 5-ступнчатой механикой, но встречаются и 4-ступенчатые коробки. Также на редкие экземпляры устанавливался 4-ступенчатый автомат.

Опель Вектра А, технические характеристики которого и без того вызывали восторг, также мог похвастать еще одной особенностью – двигатель располагался в автомобиле поперечно. Производитель предусмотрел такое конструктивное решение для лучшего распределения веса, что крайне положительно сказывается на управляемости.

4.3.18. Снятие и установка двигателя

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Двигатель снимается вместе
с коробкой передач из моторного отсека.

2. Отсоедините обе клеммы от аккумулятора.
3. Снимите давление в топливной
системе.

4. Снимите капот.

5. Снимите воздушный фильтр.

6. Отсоедините шланг регулировки
оборотов холостого хода от воздушной камеры. Отвинтите винты крепления
воздушной камеры, затем отсоедините многоконтактный электрический
разъем от измерителя потока воздуха и снимите вместе воздушную камеру
и измеритель потока воздуха.

7. Слейте охлаждающую жидкость
из системы охлаждения.

8. Отсоедините от двигателя шланги
системы охлаждения и шланги отопителя.

9. Отсоедините вакуумный шланг вакуумного
усилителя тормозов.

10. Отсоедините трос акселератора.

11. Отсоедините подающие и возвратные
топливные шланги от топливной магистрали. Освободите трубы из зажимов
и переместите их в сторону.

12. Отвинтите гайки крепления выпускного
коллектора и термозащитного экрана.

13. Отсоедините многоконтактный
электрический разъем жгута проводов двигателя, расположенный рядом
с расширительным бачком.

14. Отсоедините многоконтактные
электрические разъемы от топливных форсунок выключателя дроссельной
заслонки. Также отвинтите болт крепления шины заземления к топливной
магистрали.

15. Снимите с распределителя зажигания
высоковольтные провода и отсоедините от него электрический разъем.

16. Около верхнего крепления правой
подвески отсоедините многоконтактные электрические разъемы датчика
импульсов клапана вентиляции и датчика кислорода.

17. Отсоедините электрические разъемы
от двух датчиков температуры на кожухе термостата.

18. В задней части двигателя отсоедините
многоконтактные электрические разъемы от датчиков детонации, регулятора
оборотов холостого хода и датчика температуры масла.

19. Отсоедините датчик уровня масла
и выключатель фонарей заднего хода.

20. Отвинтите болт крепления шины
заземления к коробке передач.

21. Отсоедините трос привода
спидометра или многоконтактный электрический разъем датчика привода
спидометра.

22. Включите вторую передачу, затем
отвинтите стяжной болт и отсоедините тягу переключения передач.

23. Отсоедините трос сцепления.

24. Ослабьте болты крепления передних
колес, затем поднимите переднюю часть автомобиля и закрепите на подставках.
Снимите передние колеса.

25. На моделях с усилителем рулевого
управления снимите приводной ремень насоса усилителя рулевого управления.
Отвинтите болты крепления насоса и переместите насос в сторону, не
отсоединяя от него шланги.

26. Отсоедините трубопроводы масляного
радиатора от кожуха масляного фильтра.

27. Снимите выпускной коллектор.

28. Отсоедините шаровые шарниры
нижних рычагов передней подвески поворотных кулаков.

29. Извлеките приводные валы из
картера главной передачи. Закройте отверстия для приводных валов соответствующими
пробками. Используя мягкую проволоку, подвяжите внутренние концы приводных
валов к кузову.

30. Зацепите силовой агрегат стропами
грузоподъемного механизма и приподнимите настолько, чтобы вес силового
агрегата воспринимался грузоподъемным механизмом. Проверьте, что все
шланги, трубки и электрические разъемы отсоединены от двигателя и
не препятствуют его снятию.

31. Отвинтите опоры силового агрегата
в следующем порядке:
      – передний левый;
      – задний;
      – передний правый.

Соблюдая осторожность, опустите
двигатель вниз из моторного отсека. При необходимости, приподнимите
автомобиль и извлеките двигатель из-под автомобиля.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед ввинчиванием болтов крепления опор
силового агрегата нанесите на резьбу болтов средство, препятствующее
их отвинчиванию. Затяните болты крепления опор силового агрегата в
следующем порядке:
      – левый передний,
      – правый передний,
      – задний.

2. Дальнейшая установка производится в последовательности,
обратной снятию.

Замена цепи ГРМ

Итак, первым делом сливаем антифриз и снимаем воздушный фильтр с патрубками.

Поддамкрачиваем двигатель и откручиваем переднею подушку, а также все разъемы и патрубки на передней крышки и помпе. Демонтируем опору двигателя, открутив три болта крепящих ее к блоку цилиндров.

Разрежаем автоматический натяжитель. Головкой Е14 проворачиваем его за болт почасовой стрелке, тем самым ослабляя ремень.

Фиксируем натяжитель подходящим сверлом или гвоздем. Показано на снятой детали.

Должна получится примерно такая картина. Откручиваем три болта шкива насоса охлаждающей жидкости.

И снимаем его выкрутив девять болтов. Главное запомните где стояли длинные, а где короткие болты, что бы не было беды при сборке.

Снимаем натяжитель открутив два болта, шкив коленвала открутив шесть.

Снимаем клапанную крышку.

Выставляем верхнею мертвую точку

За болт коленвала, обязательно по часовой стрелке, проворачиваем так, чтобы прорези с торца распредвалов встали в одну линию, выше края ГБЦ. Это будет верхняя мертвая точка.

Вставляем фиксатор распредвалов, в нашем случае сорок пятый уголок. Если вдруг при вращении коленвала прорези в распредвалах на одну линию не встают и вставить уголок не получается значит цепь растянута или сбились фазы газораспределения, о том как их отрегулировать рассказано в конце статьи. Тогда продолжаем без фиксации распредвалов.

На шкиве коленвала и передней крышки ГРМ должны совпасть метки. Показано на снятых деталях, так как сфотографировать там не представляется возможным.

Откручиваем болт шкива коленвала и вынимаем втулку масляного насоса. Не знаю зачем, но мы все-таки пометили расположение втулки, привычка.

Откручиваем пятнадцать болтов с торца и четыре снизу крепящие крышку ГРМ и снимаем ее

Метим положение цепи, не важно будете ли вы ее менять или снимали по другим причинам как мы. В дальнейшем эти метки нам пригодятся

По одной метки на распредвалах.

Две метки на коленвал.

Метим обычным канцелярским штрихом. После чего разрежаем натяжитель цепи ГРМ. Пальцем нажимаем на башмак натяжителя до момента, когда плунжер полностью зайдет и фиксируем его подходящим предметом диаметром два миллиметра. Снимаем натяжитель открутив два болта.

После откручиваем два болта и снимаем натяжитель. Выворачиваем болт оси башмака натяжителя и три болта успокоителя и снимаем их. После чего снимаем цепь ГРМ и прокладку крышки. Должна получится такая картина.

Ставим новую прокладку.

Что бы легко установить новую цепь прибегаем к маленькой хитрости ложем две цепи друг на друга и переносим метки со старой цепи на новую, так что бы число звеньев между метками оставалось одинаковым. После чего по меткам устанавливаем новую цепь. Ставим на место успокоитель и натяжитель с башмаком. Вынимаем фиксатор из натяжителя и плунжер натянет цепь.

Ставим на место переднею крышку газораспределительного механизма и помпу. Сначала обтягиваем помпу, а затем в указанной последовательности крышку, не забываем про четыре нижних болта. Фото сделать забыли, поэтому будет с книжки.

А вот теперь самое интересное. Проверяем фазы газораспределения. Для этого проверяем метку коленвала.

Все гуд. А теперь нам понадобится простой транспортир, лучше металлический. Отрезаем от него нижнею часть так что бы на линии отреза были метки «0» и «180» градусов. Ставим его на крышку ГРМ рядом с распредвалом впускных клапанов так что бы перпендикуляр, опушенный из метки «90» градусов на крышку ГРМ, проходил через центр болта крепления звездочки. Сфотографировано немного неудачно, но принцип понятен.

Смотрим на то что бы линия с меткой «60» градусов проходила через начало окна, которое между длинными лепестками на задающем диске (специально покрасили белым). Если так и есть, то все отрегулировано правильно. Можно собирать. А вот если нет, или изначально было невозможно вставить фиксатор распредвалов, то вас ждет увлекательная процедура регулировки фаз газораспределения.
