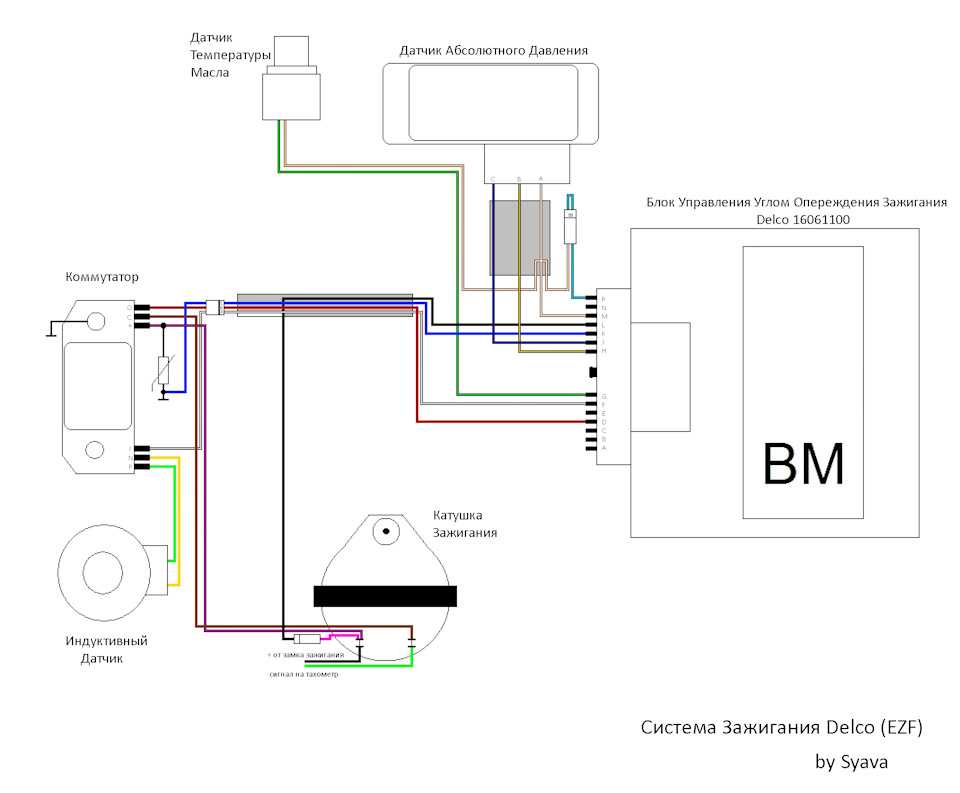

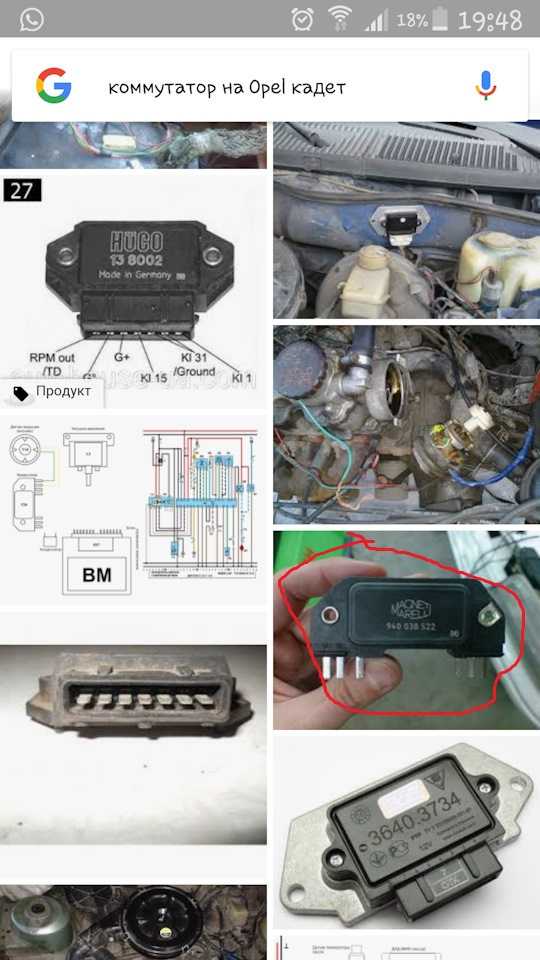

Opel Kadett E Снятие и установка блока зажигания (коммутатора)Ремонт Опель (Opel) своими руками, пошаговая инструкция, фото и видео, схемы, характеристики

Как выполняется на Опель Астра Н/Opel Astra H ремонт замка зажигания?

Замком зажигания является комплектующее устройство бортовой сети. Оно устанавливается возле рулевой колонки и действует при проворачивании специального ключа. Данный механизм предназначен для включения подачи питания периферийным устройствам и составным компонентам системы зажигания. Также с его помощью осуществляется подача управляющего напряжения к стартерному механизму для запуска двигателя. Замок имеет несколько функциональных положений. Этот узел отвечает за разблокировку блокиратора руля и системы сигнализации.

Наше сервисное предприятие располагает необходимыми техническими возможностями и опытом совершения процедур по замене замков зажигания и элементов электрооборудования. Наши специалисты имеют профильное образование, специализацию и навыки проведения данных технологических манипуляций.

Opel Astra H manual

Вам потребуются: ключ TORX T30 и отвертка с плоским лезвием. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Снимите верхнюю…

5. Снимите модуль подрулевых переключателей (см. Замена модуля подрулевых переключателей).

6. Выверните стяжной болт крепления выключателя. 7. Вставьте в цилиндр выключателя ключ и поверните его в положение «I», чтобы вывести ригель противоугонного устройства из зацепления с валом рулевой колонки.

8. Отожмите отверткой язычок фиксатора выключателя…

9….и снимите выключатель (замок) зажигания в сборе с контактной группой и противоугонным устройством.

10. Снимите с корпуса рулевой колонки фиксатор выключателя.

Поврежденный фиксатор замените.

11. Установите детали в порядке, обратном снятию.

Источник

Если заклинило замок зажигания Опель Астра H – ремонт или замена?

  • не активируются рабочие режимы замочного устройства;
  • при повороте ключа не происходит запуск моторного комплекса и разблокировка системы сигнализации;
  • частичное срабатывание режимов замка;
  • отсутствует замыкание контактной цепи и подача питания к соответствующему оборудованию.

Причины вероятных недочетов обычно таковы:

  • потеря работоспособности предохранительными элементами;
  • износ составных секторов замочного механизма;
  • нарушения работы контактной группы;
  • наличие сбоев в работе бортовой электроники;
  • отсутствие периодических профилактических обслуживаний;
  • нарушение рекомендуемых производителем правил эксплуатации.

Наш автоцентр специализируется на осуществлении восстановления корректного технического состояния замка зажигания, его замены и регулировочных операций. Мы работаем по эффективной методике организации труда и совершения монтажных мероприятий. Это позволяет достичь оперативности и хорошего качества выполнения процедур по ремонту замка зажигания. Мы периодически осуществляем плановую модернизацию и замену оборудования на современные образцы технологического обеспечения.

Наш автосервис уже несколько лет занимается работами по ремонту замка и составных элементов системы зажигания. Также наши электронщики производят регулировку ее параметров работоспособности. Присутствие специализированного оборудования и инструментов позволяет нашим техникам оперативно и качественно проводить диагностические мероприятия и монтажные манипуляции. Механики справятся с техническими несоответствиями и установочными работами любой сложности. Наши специалисты устраняют любого рода неисправности системы зажигания с учетом ее конструкционных особенностей. При этом манипуляции по ремонту замочного устройства соответствуют правилам и нормам проведения подобных работ. Использование нашими сотрудниками стендового оборудования позволяет определить технические характеристики замка зажигания и его возможные сбои.

4.4.26. Сборка двигателя.

КОЛЕНЧАТЫЙ ВАЛ И КОРЕННЫЕ ПОДШИПНИКИ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Очистите масляные
каналы в картере двигателя и в коленчатом валу.
2. Очистите гнезда вкладышей в блоке
цилиндров и сами вкладыши.
3. Установите верхние вкладыши,
совместив отверстия для смазки.
4. Смажьте вкладыши маслом и
установите коленчатый вал.
5. Очистите гнезда вкладышей в крышках
коренных подшипников.
6. Смажьте вкладыши в крышках и
установите все крышки, кроме задней. Проверьте, чтобы крышки были
установлены в нужном порядке.
7. Смажьте герметиком (GM 1504200) сопрягаемые
поверхности задней крышки.
8. Нанесите слой герметика (GM 1503294) в
канавки, расположенные по краям задней крышки.
9. Установите заднюю крышку и выдавите дополнительное
количество герметика в канавки.
10. Вставьте болты и затяните их требуемым
моментом. Проверьте, чтобы передняя крышка не выступала вперед, соединение
передней крышки и блока цилиндров (указано стрелками) должно быть
на одном уровне.
11. Проверьте, чтобы коленчатый вал вращался
свободно. Измерьте осевой люфт коленчатого вала.

ПОРШНЕВЫЕ КОЛЬЦА ПОРШНИ И ШАТУНЫ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Соберите поршни и
шатуны.
2. Очистите вкладыши и гнезда вкладышей.
3. Установите вкладыши.
4. Сожмите поршневые кольца и установите
поршень в цилиндр.
5. Смажьте шейки шатунных подшипников
и установите шатун на шейку.
6. Установите крышки шатунов.
7. Затяните гайки крышек шатунов.
8. Проделайте аналогичные действия
с остальными поршнями.
9. Проверьте, чтобы коленчатый вал
вращался свободно.

МАСЛЯНЫЙ НАСОС И МАСЛЯНЫЙ ПОДДОН

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Смажьте уплотнительное
кольцо коленчатого вала маслом и установите масляный насос, используя
новую прокладку.
2. Затяните болты масляного насоса.
3. Установите маслозаборный патрубок,
используя новое уплотнительное кольцо (указано стрелкой).
4. Затяните крепежные болты фланца
маслозаборного патрубка (указаны стрелками).
5. Затяните крепежный болт маслозаборного
патрубка (указан стрелкой).
6. Нанесите герметик (GM 1503294)
на сопрягаемые поверхности крышки заднего коренного подшипника и блока
цилиндров и сопрягаемые поверхности масляного насоса и блока цилиндров.
7. Установите новую прокладку поддона и установите
поддон. Вставьте и затяните болты требуемым моментом.


ЗАДНЕЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КОЛЕНЧАТОГО ВАЛА И МАХОВИК
Болт для блокировки маховика

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Смажьте новое уплотнительное
кольцо и установите его в паз, используя пластиковую оправку.
2. Наденьте маховик, совместив
отверстия под болт с буртиком. Нанесите герметизирующий состав на
болты крепления маховика. Застопорите маховик, вставьте и затяните
болты.

ВЫБОР ПРОКЛАДКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВИзмерение высоты выступания поршней

ГОЛОВКА ЦИЛИНДРОВ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите новую прокладку
головки блока цилиндров.
2. Надпись OBEN/ TOP на поверхности
прокладки должна быть направлена вверх.
3. Установите головку на блок
цилиндров.
4. Нанесите герметик на сопрягаемые
поверхности корпуса распределительного вала и головки блока цилиндров
и установите корпус на головку.
5. Вставьте и затяните новые болты
головки блока цилиндров.

ЗУБЧАТЫЙ РЕМЕНЬ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите кожух термостата
и термостат.
2. Установите новое уплотнительное
кольцо (указано стрелкой) термостата.
3. Затягните болты крепления
кожуха термостата.
4. Установите шкив коленчатого
вала.
5. Вставьте и затяните требуемым
моментом болт крепления шкива.
6. Установите водяной насос.
7. Установите промежуточный шкив
зубчатого ремня.
8. Установите кронштейн топливного
насоса и насос. Установите шкив насоса.
9. Установите шкив распределительного
вала и вставьте новый болт.
10. Отрегулируйте газораспределение
и натяжение зубчатого ремня.
11. Установите трубку щупа для
измерения уровня масла.
12. Установите большую трубку
охлаждающей жидкости (указана стрелками).
13. Установите вентиляционный
шланг.
14. Установите вакуумный насос,
крышку корпуса распределительного вала, крышки зубчатого ремня, сцепление
и коллекторы.

Astra H: ремонт замка зажигания и другие услуги нашего автосервиса

Наш автоцентр имеет хороший уровень технического оснащения для проведения установочных манипуляций и диагностических работ по выявлению возможных технических проблем. Для выполнения подобных мероприятий у нас присутствуют специализированные электронные приборы и инструмент.

  • проверочные мероприятия с целью обнаружения вероятных технических несоответствий;
  • разборочно-сборочные работы;
  • электротехнические мероприятия;
  • замена замка зажигания;
  • настроечные манипуляции;
  • синхронизация замка и ключа с соответствующим разделом ЭБУ;
  • регулярные сервисные осмотры;
  • оказание помощи при подборе комплектующих деталей;
  • продажа нужных составных компонентов;
  • тестирование после окончания монтажных и регулировочных работ.

Последовательность работ по самостоятельной замене изитроника на механику.

Внимание, в статье описана самая простая переделка. В ходе переделки, мы оставим труп изитроника и будем использовать его сцепление

Это позволяет нам не снимать коробку переключения передач, не прошивать двигатель и не переделывать проводку.

Все работы займут 1-2 дня с перекурами.

Шаг 1 — Снимаем аккумулятор.

Это необходимо для того, чтобы не спалить машину в процессе выполнения работ, да и без его снятия, нам не подлезть к изитронику…..

Шаг 2 — Устанавливаем главный цилиндр сцепления.

Отрезаем заглушку от бачка на главном тормозном цилиндре.

Откручиваем заглушку на моторном щите и устанавливаем на место главный цилиндр сцепления.

Устанавливаем педаль сцепления.

Все это ставится болт он.

Шаг 3 — устанавливаем рычаг переключения передач.

Снимаем джойстик изитроника и отцепляем его ждут проводов.

Меняем резиновую заглушку в моторном щите на пыльник от МКПП. Так как я перекуп и не ставил цели сделать по уму, я просто разрезал резиновую заглушку крест накрест и силком протолкнул тягу переключения передач. Сделал я это, чтобы сэкономить на пыльнике, не деньги, время, просто пыльник надо было долго ждать, а на разборке его не было.

При помощи паяльника или ножа вырезаем в тоннеле КПП отверстие под кулису МКПП. Ничего сложного в этом нет т.к. по форме штамповки пластика все понятно.

Устанавливаем на место кулису и тягу переключения передач.

Тоннель пока не собираемся, так как необходимо ещё настроить кулису.

Шаг 4 — меняем механизм переключения передач от изитроника на крышку от механики.

Отцепляем разъемы управления двигателями выбора передач. И ответим провода в сторону.

Сам механизм выбора передач держится на 4х болтах.

Откручиваем их и аккуратно выводим механизм. Он, как правило в грязи, а при извлечении эта грязь так и норовит упасть в коробку….

Если вам повезет, прокладку получится оставить старую, собственно я так и сделал, но поставил на герметик.

Меняем механизм выбора передач на механизм от МКПП.

Болты от механизма изитроника очень длинные. Используйте болты от механики!

Шаг 5 — устанавливаем вертолеты (тяги переключения передач)

Это самый сложный момент во всей работе.

Я ставил правое крепление без ямы и домкратов, на ощупь сверху.

Левое крепление ставится довольно удобно.

Шаг 6 — настраиваем кулису.

Делается это очень просто. Шестигранником или шилом/сверлом фиксируем рычаг переключения передач в положении между 1-2 передачами и аналогичным образом фиксируем механизм выбора передач на коробке(нажимаем кнопку).

После этого затягиваем болт на тяге переключения передач.

Шаг 6 — монтируем гидропривод сцепления.

Я изготовил гидропривод сам. Рулеткой отмерил по месту 2 медных трубки и развальцевал. На каждой трубке с одной стороны стоял опелевский штуцер, а с другой вазовский. Шланг взял от ваз 2110.

Вышло у меня примерно вот так:

Гидропривод крепким стяжками, а где есть штатные крепления, используем их.

Прокачиваем с помощником. И обязательно проверяем течи.

На этом переделка механической части закончена.

Шаг 7 — переделываем электрику.

Электрику необходимо переделать, так как при любой ошибке по изитроника, запуск двигателя штатным стартером невозможен.

Само реле управляется минусом! Плюс на нем есть постоянно.

Возможны два варианта переделки — использование штатного замка зажигания для запуска двигателя или установка кнопки стартера. Второй вариант реализовать гораздо проще.

Поэтапная подготовка

Следует придерживаться определенной последовательности ремонтных манипуляций.

Для начала рулевое колесо предстоит снять. Делать это нужно при минусовой скинутой клемме АКБ. Как правильно снимать штурвал? Здесь первоначально мешает подушка безопасности, ее нужно убрать, повернув руль на 900 градусов. Дальше необходимо отщелкнуть крепежи и два цветных разъема от подушки, пропустить их через руль.

Внимание! Разбор подушки ввиду наличия пиропатрона проводится крайне осторожно!

Что видно в нише теперь:

  1. Открывается доступ к пластине сигнальной кнопки, которая выполнена из металла.
  2. Виднеется провод бело-коричневого оттенка, от него идет питание в верхнюю пластину.
  3. Нижняя пластина «питается» через коричневый шнур.

Также виден винт, держащий пластинку, центральный фиксатор рулевого колеса, главный разъем, ответственный за работу кнопок на штурвале и пружинка защелок Air Bar.

Дилемма: ремонтировать самому или заехать на СТО?

В интернете огромное количество информации в основном на форумах, где ремонт сим-модуля бортжурналы Opel Astra описывают довольно подробно. Автомеханики действуют по определенной схеме:

  1. Хороший результат дает пропайка контактов.
  2. Оказывает положительное действие исправление «недугов» шлейфа.
  3. Неплохо сказывается на функционале прибора монтаж защелок, отвечающих за снижение вибрации.
  4. В иных случаях эффективно сим-модуль «Опель-Астра H» заменить новым.

Изучив информацию из разных источников, хозяин машины решает выполнять ремонт своими руками с целью экономии. Возлагая слишком большие надежды на собственные знания, ожидаемый результат он не получает. Итог – начинаются поиски нового аппарата, который стоит довольно недешево.

Сим-модуль как отличие Opel от других марок

Иномарка от немецкого концерна отличается от других «собратьев» именно этим узлом. На этой автомашине разработчик обратился не к аналоговому зажиганию, а предпочел цифровой вариант. Здесь не встретить обильно натолканных толстых проводов. Питание, can-шина, пара проводов – все что торчит из cim-модуля. Работа поворотников, оптики осуществляется благодаря двум проводкам.

Вам будет интересно:Настоящие «пацанские» машины — топ крутых дешевых автомобилей

В конструкцию инженеры вшили и аналоговый замок зажигания, контроллер, отвечающий за шифровку аналоговых сигналов в цифру, но добраться до этих контактов сложно и могут только специалисты. В связи с этим ремонт cim-модуля по бортжурналу Opel Astra в блогах интернета новичку произвести трудно, но сделать это вполне реально.

Блок под капотом

Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.

Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)

Фото — схема

Описание предохранителей

FB1 50А Электрогидравлический жесткий верх HT
FB2 80А Дизель (Контроллер времени накаливания)
FB3 80А ЭГУР
FB4 30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH
FB5 80А на REC / Задний блок предохранителей
FB6 80А на REC / Задний блок предохранителей
F1 20А Антиблокировочная система тормозов (ABS)
F2 30А Антиблокировочная система тормозов (ABS)
F3 30А Система обогрева, вентиляции салона, климат-контроль (HVAC)
F4 30А Система обогрева, вентиляции и кондиционирования (HVAC)
F5 30/40А Вентилятор системы охлаждения 1*
F6 30/40А Вентилятор системы охлаждения 2*
F7 10А Омыватели стекол 20A (без REC) Центральный замок ZV
F8 15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA
F9 25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125)
F10 7.5A На диагностический разъем DIAG
F11 7.5A Приборы
F12 5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV
F13 15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125)
F14 30А Стеклоочиститель ветрового окна
F15 30А Стеклоочиститель окна двери
F16 5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх
F17 25А Подогрев топливного фильтра (дизельные модели)
F18 25А Стартер
F19 30А Электронное оборудование коробки передач
F20 10А Кондиционер /  Звуковой сигнал (K4_X125)
F21 20А Электронное оборудование двигателя
F22 7,5А Электронное оборудование двигателя
F23 10А Система адаптивного света фар (AFL), регулирование угла наклона фар
F24 15А Топливный насос
F25 15А Электронное оборудование коробки передач
F26 10А Электронное оборудование двигателя
F27 5А Усилитель рулевого управления
F28 5А Электронное оборудование коробки передач
F29 7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic
F30 10А Электронное оборудование двигателя (катушки зажигания)
F31 10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56)
F32 5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления
F33 5А Система адаптивного света фар (AFL).Регулирование угла наклона фар
F34 7,5А Блок управления модуля рулевой колонки
F35 20А Информационно — развлекательная система
F36 7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель

Назначение реле

  • К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
  • К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
  • К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
  • К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
  • К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
  • К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
  • К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
  • К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
  • К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
  • К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
  • К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
  • К9 (K1_X125) Стартер (FE18, K3_X125)
  • К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
  • К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
  • К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
  • К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
  • К13 (K10_X125) Топливный насос (FE24)
  • К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

Отдельные элементы реле могут находится вне основного блока, например:

  • K30A Реле — вентилятор радиатора (FE5, FE6)
  • K30B Реле — вентилятор радиатора (FE5, FE6)
  • K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
  • K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)

Усилители рулевого управления

Принцип действия EHPS Электрогидравлическое рулевое управление с усилителем уменьшает усилие на рулевой механизм. Гидросистема действует также как и система рулевого управления с усилителем, используемая на других моделях, однако в ее состав входит гидравлический насос с электрическим приводом, независимый от двигателя автомобиля. Блок управления и насос гидросистемы составляют единый модуль и могут быть заменены только в сборе.

Усилие от EHPS регулируется блоком управления, как функция частоты вращения двигателя и в соответствии с трехмерной регулировочной характеристикой двигателя.
На Astra-H используются две различных системы EHPS.
EHPS производства TRW используется на версиях с бензиновыми двигателями небольшой мощности и Z 17 DTL и не включается в систему шины CAN. Эта система EHPS является такой же, как и EHPS II используемой на Astra G. Для целей диагностики, эта система имеет собственную линию диагностики (вывод диагностики 7). EHPS производства TRW обеспечивает двухступенчатое, в зависимости от нагрузки, регулирование скорости вращения насоса (2 скорости). Величина нагрузки определяется по току, который электродвигатель потребляет от электрической системы автомобиля.
EHPS производства ZF используется на бензиновых двигателях большой мощности и Z 17 DTH и связана с шиной HS CAN Astra-H. EHPS производства ZF работает в зависимости от скорости и нагрузки и использует две различных регулировочные карты. Соответствующие условия движения определяются по скорости автомобиля, как функция смещения рулевого колеса, а сервоусилие рулевого управления уменьшается при увеличении скорости движения. На автомобилях со спортивным шасси, вторая регулировочная карта может быть активизирована кнопкой включения спортивного режима.

Элементы системы EHPS Внешние отличия между системами TRW и ZF

Система TRW
Бачок гидросистемы круглой формы.
Жгут проводов, связанный с электрогидравлическим модулем не может быть отделен.
Трубопроводы гидравлической системы, проложены индивидуально к электрогидравлическому модулю и крепятся посредством соединительной гайки или хомута.
Система ZF
Бачок гидросистемы круглой формы, с двумя плоскими областями.
Жгут проводов, связан с электрогидравлическим модулем посредством двух разъемов.
Трубопроводы гидравлической системы присоединены к электрогидравлическому модулю и рулевому механизму посредством центрального болта.

Принцип действия – EHPS ZF

Блок управления EHPS управляет системой по карте в зависимости от угловой скорости вращения насоса гидросистемы. Скорость автомобиля передается к блоку управления EHPS через шину CAN.
Датчик угла поворота
EHPS производства TRW, который не связан с шиной CAN, не имеет датчика угла поворота. Вместо этого используется информация о повышении давления в рулевом механизме, которое происходит при повороте рулевого колеса.
Автомобилям с антиблокировочной системой тормозов ESP MK60 имеют датчик угла поворота в CIM. На автомобилях с EHPS ZF, информация от датчика угла поворота CIM передается через шину HS CAN к блоку управления EHPS. Из-за большой потребляемой мощности гидравлический насос не приводится в действие, пока двигатель не работает. Если во время поездки происходит отказ генератора переменного тока, гидравлический насос выключается, чтобы предохранить аккумуляторную батарею от разряда.

Суть дальнейшего алгоритма

Колеса нужно поставить прямо. Крепежи у пластинок отвинчиваем, отсоединяем разъем жгута сигнальной кнопки. Электропровода тоже нужно отсоединить. Далее идет облицовка пластикового кожуха, кольцо убирается. Придется демонтировать блок управления на тыльной стороне колонки. Затем разъемный держатель приподнимаем и открепляем.

Обязательным дальнейшим условием будет отметка положения штурвала. Следует также открутить срединный крепеж, и руль уже легко поддается вытаскиванию. Наконец-то, можно приступить к «лечению» устройства, демонтируя модульное устройство, прикрепляемое тремя винтиками, с рулевого механизма.

При диагностировании причины дефектов с модульной системой в недостаточном контакте улиточного шлейфа сервисмены зачищают и подгибают разъемные «усики». В некоторых ситуациях обращаются к методике дублирования разъема проводным шлейфом, заранее подготовленным.

Тюнинг трансмиссии

В первую очередь, специалисты рекомендуют выполнять тюнинг коробки переключения передач. Именно этот узел вызывает больше всего проблем в процессе эксплуатации. Одна из проблем – это маховик сцепления, конструкция которого считается слишком тяжелой для двигателя Opel Astra G. Проблема решается просто – заменой.

Многие задумываются: «Стоит или не стоит менять маховик?» С одной стороны, благодаря его работе обороты двигателя не падают даже в случае резкого переключения передачи. С другой стороны, маховик, установленный на Опель Астра G, больше подходит усовершенствованным типам двигателей, которые уже подверглись каким-либо модернизациям.

Как правило, многие автовладельцы изменяют силовые возможности мотора различными способами. Кто-то решается установить турбонаддув, а некоторые предпочитают чип тюнинг, который заключается в перепрошивке ЭБУ двигателем. Данные мероприятия направлены на увеличение мощностных показателей двигателя, а также на снижение расхода топлива.

После того, как элемент будет найден, можно приступить к тюнингу. Выполнить замену можно и своими руками при наличии определенных знаний и навыков. В любом случае, при возникновении каких-либо трудностей можно посмотреть фото или видео процесса. Комплекс мероприятий выглядит следующим образом:

Сначала потребуется демонтировать КПП. Прежде всего, необходимо снять аккумулятор, затем воздушный фильтр, трос сцепления и стартер. Далее нужно вывернуть болты крепления, которые фиксируют платформу КПП на двигателе, и отключить контакт датчика скорости.
Следующий этап подразумевает подъем автомобиля и откручивание гайки привода. Также потребуется выполнить демонтаж картера сцепления.
Третий шаг – отсоединение коробки переключения передач от двигателя

Чтобы работа была выполнена успешно, необходимо выполнять демонтаж осторожно, стараясь не повредить поддон.

Окончательным действием станет замена маховика и обратная сборка конструкции. Благодаря замене столь значительной детали можно будет модернизировать работу трансмиссии и, возможно, снизить расход топлива.

Стоимость замены замка зажигания Опель Астра H

Главной целью нашего сервисного предприятия является осуществление требований, задач и пожеланий наших действующих и потенциальных клиентов. При выполнении любого рода восстановительных операций мы находим пути и методы оптимизации финансовых затрат автовладельцев и предлагаем демократическую цену на оплату своих услуг.

Наш сервисный персонал сопровождает машину клиента на всех этапах технологических мероприятий до момента завершения установочных процедур. Мы предлагаем автолюбителям пакеты услуг по диагностике, монтажу и обслуживания по фиксированной справедливой цене.

Принцип работы CAN Опель Астра Г

  1. Руководства по ремонту
  2. Руководство по ремонту Опель Астра 2004-2006 г.в.
  3. Принцип работы CAN

Вместо отдельного проводника для каждого сигнала используются только два общих провода, что позволяет одновременно получать информацию о состоянии большинства приборов и датчиков, не используя при этом отдельные тумблеры и переключатели. Шина CAN, получая важную информацию (например, о неисправности), фиксирует ее в своей памяти.

↓ Комментарии ↓

1. Эксплуатация и техническое обслуживание автомобиля

1.0 Эксплуатация и техническое обслуживание автомобиля 1.1. Общие сведения 1.2. Органы управления и комбинация приборов 1.3. Кондиционер и отопитель 1.4. Оборудование салона 1.5. Система пассивной безопасности 1.6. Вождение и обслуживание автомобиля 1.7. Таблицы

2. Двигатель

2.0 Двигатель 2.1. Новый бензиновый двигатель Z 18 XER DOHC-I 2.2. Бензиновые двигатели – общие процедуры проверки 2.3. Снятие и установка силового агрегата 2.4. Механическая часть двигателя 2.5. Проверочные и ремонтные операции компонентов механической части двигателя 2.6. Система охлаждения 2.7. Система впрыска топлива бензиновых двигателей 2.8. Система смазки 2.9. Таблицы

3. Трансмиссия

3.0 Трансмиссия 3.1. Сцепление 3.2. Механическая коробка передач 3.3. Автоматическая коробка передач 3.4. Приводной механизм 3.5. Таблицы

4. Ходовая часть

4.0 Ходовая часть 4.1. Общие сведения 4.2. Колеса и шины 4.3. Передняя подвеска 4.4. Задняя подвеска 4.5. Таблицы

5. Рулевой механизм

5.0 Рулевой механизм 5.1. Общие сведения 5.2. Предварительные проверки 5.3. Рулевой механизм 5.4. Таблицы

6. Тормозная система

6.0 Тормозная система 6.1. Общие сведения 6.2. Общие процедуры проверки 6.3. Операции регулировки и замены элементов тормозной системы 6.4. Таблицы

7. Бортовое электрооборудование

7.0 Бортовое электрооборудование 7.1. Общие сведения 7.2. Система электроснабжения 7.3. Бортовое электрооборудование 7.4. Таблицы

8. Кузов

8.0 Кузов 8.1. Особенности конструкции 8.2. Навесные элементы

9. Схемы электрооборудования

9.0 Схемы электрооборудования 9.1 Обозначения, использующиеся на схемах электрооборудования 9.2 Система охлаждения двигателя (двигатели Z14XEP, Z16XEP, Z18XE и Z17DTL) 9.3 Передние и задний стелоочистители/Датчик дождя/Омыватели фар 9.4 Стеклоподъемники 9.5 Выключатель стоп-сигналов/Выключатель фонарей заднего хода/Панель переключателей наружного освещения/Подсветки панели приборов 9.6 Задние комбинированные фонари/Подссветка номерного знака/Стоп-сигнал верхнего уровня 9.7 Фары (кроме ксеоновых)/Противотуманные фары 9.8 Внутреннее освещение салона/Розетка отбора мощности/Прикуриватель/Освещение богажного отделения

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Opel
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
