Снятие и установка головки цилиндров (опель астра g 1998-2004: дизельные двигатели 1.7 и 2.0 л)

4.1.6.1. Снятие головки блока цилиндров

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снятие головки блока цилиндров производите на холодном двигателе.
2. Снимите провод массы с аккумулятора.
3. Слейте охлаждающую жидкость из системы охлаждения и снимите воздушный фильтр.
4. С обратной стороны двигателя отвинтите два болта, крепящие приемную выхлопную трубу к выпускному коллектору. Снимите пружины и болты и отделите приемную выхлопную трубу от коллектора.
5. Ослабьте хомут и отсоедините шланг верхнего бачка радиатора от кожуха термостата на водяном насосе.
6. Ослабьте гайки и болты крепления генератора, переместите генератор к двигателю и снимите приводной ремень со шкивов.
7. Ослабьте хомуты и отсоедините шланг отопителя и нижний шланг радиатора от водяного насоса.
8. Ослабьте хомут и отсоедините второй шланг отопителя от головки блока цилиндров.
9. Отвинтите соединительную гайку и отсоедините вакуумный шланг вакуумного усилителя тормозов от выпускного коллектора.
10. Промаркируйте и отсоедините высоковольтные провода со свечей зажигания. Отсоедините высоковольтный провод от катушки зажигания, затем отвинтите винты и снимите крышку распределителя зажигания вместе с высоковольтными проводами.
11. Отсоедините от карбюратора трос акселератора и трос управления воздушной заслонкой. Отсоедините вакуумную трубку от вакуумного корректора опережения зажигания.
12. Отсоедините шланг подачи топлива от карбюратора и закройте конец шланга пробкой.
13. Отсоедините шланги вентиляции картера от крышки головки блока цилиндров.
14. Отвинтите три болта, крепящие впускной коллектор к головке блока цилиндров. Имейте в виду, что два крайних болта также поддерживают кронштейны поддержки высоковольтных проводов.
15. Снимите впускной коллектор вместе с карбюратором с головки блока цилиндров и снимите прокладку.
16. Отвинтите четыре болта и снимите крышку головки блока цилиндров.
	17. Ослабьте гайки крепления коромысел, поверните коромысла в сторону и извлеките штанги толкателей. Расположите толкатели таким образом, чтобы при установке они встали на свои места.
18. Извлеките болты крепления головки блока цилиндров, поворачивая болты на половину оборота за каждый проход в последовательности, обратной показанной на рис. в .При установке необходимо использовать новые болты.
19. Снимите головку блока цилиндров. Если головка плохо сидит, сбейте ее киянкой, но ни в коем случае не вставляйте лезвие отвертки между головкой блока цилиндров и блоком цилиндров, так как при этом можно повредить сопрягаемые поверхности.
20. Снимите прокладку головки блока цилиндров.
21. Очистите головки блока цилиндров и проверьте ее состояние.

4.1.6.1. Снятие головки блока цилиндров

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снятие головки блока цилиндров производите на холодном двигателе.
2. Снимите провод массы с аккумулятора.
3. Слейте охлаждающую жидкость из системы охлаждения и снимите воздушный фильтр.
4. С обратной стороны двигателя отвинтите два болта, крепящие приемную выхлопную трубу к выпускному коллектору. Снимите пружины и болты и отделите приемную выхлопную трубу от коллектора.
5. Ослабьте хомут и отсоедините шланг верхнего бачка радиатора от кожуха термостата на водяном насосе.
6. Ослабьте гайки и болты крепления генератора, переместите генератор к двигателю и снимите приводной ремень со шкивов.
7. Ослабьте хомуты и отсоедините шланг отопителя и нижний шланг радиатора от водяного насоса.
8. Ослабьте хомут и отсоедините второй шланг отопителя от головки блока цилиндров.
9. Отвинтите соединительную гайку и отсоедините вакуумный шланг вакуумного усилителя тормозов от выпускного коллектора.
10. Промаркируйте и отсоедините высоковольтные провода со свечей зажигания. Отсоедините высоковольтный провод от катушки зажигания, затем отвинтите винты и снимите крышку распределителя зажигания вместе с высоковольтными проводами.
11. Отсоедините от карбюратора трос акселератора и трос управления воздушной заслонкой. Отсоедините вакуумную трубку от вакуумного корректора опережения зажигания.
12. Отсоедините шланг подачи топлива от карбюратора и закройте конец шланга пробкой.
13. Отсоедините шланги вентиляции картера от крышки головки блока цилиндров.
14. Отвинтите три болта, крепящие впускной коллектор к головке блока цилиндров. Имейте в виду, что два крайних болта также поддерживают кронштейны поддержки высоковольтных проводов.
15. Снимите впускной коллектор вместе с карбюратором с головки блока цилиндров и снимите прокладку.
16. Отвинтите четыре болта и снимите крышку головки блока цилиндров.
	17. Ослабьте гайки крепления коромысел, поверните коромысла в сторону и извлеките штанги толкателей. Расположите толкатели таким образом, чтобы при установке они встали на свои места.
18. Извлеките болты крепления головки блока цилиндров, поворачивая болты на половину оборота за каждый проход в последовательности, обратной показанной на рис. в .При установке необходимо использовать новые болты.
19. Снимите головку блока цилиндров. Если головка плохо сидит, сбейте ее киянкой, но ни в коем случае не вставляйте лезвие отвертки между головкой блока цилиндров и блоком цилиндров, так как при этом можно повредить сопрягаемые поверхности.
20. Снимите прокладку головки блока цилиндров.
21. Очистите головки блока цилиндров и проверьте ее состояние.

Головка цилиндров (Х 16 XEL) Opel Astra A

Снятие

Порядок выполнения

1. Отсоедините провод минусовой клеммы аккумулятора.
2. Установите емкость под нижним шлангом радиатора. Отсоедините шланг от радиатора и слейте охлаждающую жидкость в емкость.
3. Снимите верхнюю часть впускного коллектора.
4. Отсоедините воздухозаборный патрубок и снимите воздушный фильтр.
5. Снимите клинообразный ремень.
6. Отсоедините провод заземления от кронштейна жгута проводов. Отсоедините кронштейн от впускного коллектора.
7. Отсоедините регулятор генератора, вывинтите нижний крепежный болт и отодвиньте генератор в сторону.
8. Отсоедините верхний шланг радиатора.
9. Снимите кронштейн проводов вместе с воздухозаборной трубкой из нижней части впускного коллектора.
10. Отсоедините трубку и тросик вместе с кронштейном от кожуха дросселя.
11. Снимите кожух проводов.
12. Отвинтите четыре болта на кожухе дросселя и отодвиньте дроссель в сторону.
13. Пережмите топливный шланг и отсоедините топливные трубки от регулятора давления.
	14. Отсоедините провода от потенциометра и шагового электродвигателя системы холостого хода (1– шаговый электродвигатель, 2 – потенциомер дроссельного клапана).
15. Отсоедините жгут проводов от кронштейна датчика вращения коленчатого вала.
16. Отсоедините провода от свечей зажигания.
17. Отсоедините блок распределителя зажигания.
18. Отсоедините зажимы и отсоедините вентиляционный шланг картера двигателя от крышки головки цилиндров. Снимите крышку головки.
19. Отсоедините воздухозаборный патрубок и вакуумный шланг от воздушного клапана.
20. Отсоедините провод от кислородного датчика.
21. Полностью отсоедините верхний шланг радиатора.
	22. Отсоедините провода от датчика температуры охладителя (стрелками указаны разъемы проводов температурного датчика).
	23. Поверните шкив коленчатого вала так, чтобы синхронизационная метка отклонилась на 60° от положения ВМТ.
24. Снимите заднюю крышку газораспределительного ремня.
25. Отсоедините переднюю часть выпускной трубы.
26. Слейте моторное масло.
	27. Ослабьте болты головки цилиндров, сначала на четверть оборота, а затем на половину в указанной последовательности.
28. Снимите головку цилиндров.

Установка

Порядок выполнения

1. Проверьте состояние головки, включая отверстия и резьбы.
2. Проверьте блок цилиндров на наличие повреждений и износа.
3. Установите новую прокладку головки так, чтобы надпись «TOP» находилась сверху.
4. Установите головку цилиндров.
	5. Вставьте новые болты и затяните их в указанной последовательности.
6. Затяните пробку масляного поддона.
7. Подсоедините переднюю часть выпускной трубы.
8. Установите заднюю крышку газораспределительного ремня.
	9. Перед тем, как устанавливать газораспределительный ремень установите поршень N1 в ВМТ и совместите синхронизационные метки (I – звездочки распределительных валов, II – звездочки коленчатого вала).
10. Установите оставшиеся детали и затяните болты и гайки до необходимых моментов затяжки.
11. Замените прокладки, зажимы и фиксаторы, если они изношены или повреждены.
12. Проверьте соединения разъемом проводов.
13. Залейте новую охлаждающую жидкость и моторное масло.
14. Заведите двигатель, проверьте, нет ли утечек масла, топлива или охлаждающей жидкости.

Видео про «Головка цилиндров (Х 16 XEL)» для Opel Astra A

Opel Astra, Ремонт Двигателя 1.6 Z16XEP

Сборка клапанов 16ти клапанной ГБЦ от Opel Zafira 1.6 Ecotec шаг за шагом

X16Xel масложер

4.5.7. Снятие и установка головки блока цилиндров

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.
2. Слейте охлаждающую жидкость.
3. Снимите воздушный кондиционер.
4. Отсоедините вентиляционный шланг и снимите крышку головки блока цилиндров. Отсоедините вентиляционный шланг от корпуса распределительного вала.
5. Снимите вакуумный насос.
6. Отсоедините от головки блока цилиндров верхний шланг радиатора, шланг отопителя и шланг охлаждающей жидкости.
7. Отсоедините провод от температурного датчика термостата.
8. Отсоедините топливные трубки от топливных форсунок и от топливного насоса. Отсоедините трубку возврата топлива.
9. Отсоедините провод от электрической шины свечей накаливания.
10. Снимите приводной ремень генератора и ремень насоса системы гидравлического усилителя рулевого управления.
11. Снимите кожухи зубчатого ремня и нижнюю крышку сцепления и маховика. Установите поршень первого цилиндра в ВМТ и снимите газораспределительный ремень со шкива распределительного вала. Заблокируйте распределительный вал.
12. Отсоедините приемную выхлопную трубу от выпускного коллектора и от кронштейна. Снимите трубу.
13. Ослабьте все болты головки блока цилиндров на четверть оборота в спиральной последовательности. В той же последовательности ослабьте все болты еще на половину оборота. Вывинтите болты полностью. При установке необходимо использовать новые болты.
14. Снимите кожух термостата.
15. Снимите корпус распределительного вала и распределительный вал.

16. Снимите толкатели клапанов (рисунок слева) и упорные подкладки (стрелка на рисунке справа).
	17. Снимите гидравлические толкатели. Сложите гидравлические толкатели в емкость, наполненную моторным маслом.
18. Снимите головку блока цилиндров вместе с коллекторами.
19. Тщательно очистите и осмотрите сопрягаемые поверхности головки и блока цилиндров.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

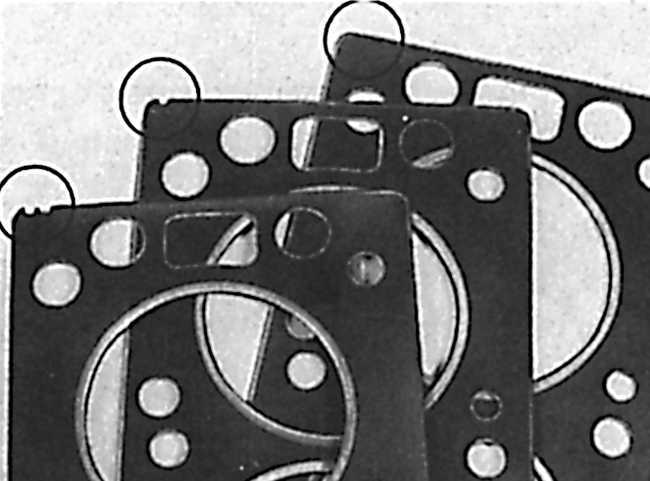

	1. Установите новую прокладку головки блока цилиндров. Толщина прокладки определяется по высоте выступания поршня. В зависимости от толщины, прокладки имеют специальную маркировку – прорези.

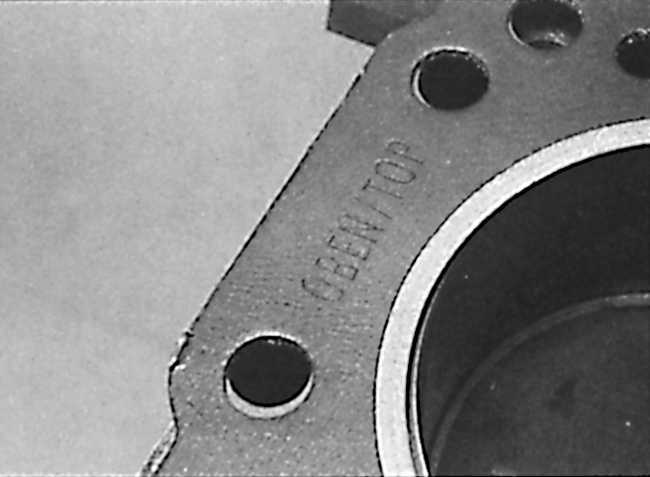

	2. Надпись OBEN/ TOP на поверхности прокладки должна быть обращена вверх.
3. Установите головку на блок цилиндров.
4. Установите гидравлические толкатели, упорные подкладки и толкатели.
5. Нанесите герметик (GM 1503166) на сопрягаемые поверхности корпуса распределительного вала и головки блока цилиндров и установите корпус на головку.

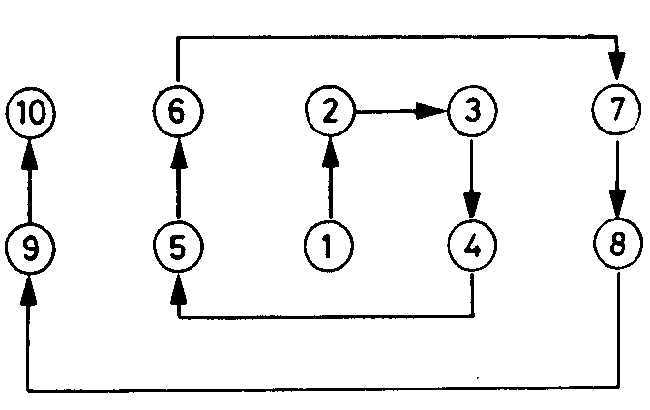

	6. Вставьте новые болты головки блока цилиндров и затяните их в спиральной последовательности до момента затягивания первой ступени.
7. Затяните болты в той же последовательности в соответствии со ступенями 2, 3 и 4 (см. ).
	8. Установите оставшиеся детали. Запустите и прогрейте двигатель до нормальной рабочей температуры, выключите его и затяните болты головки на угол указанный в ступени 5.
9. Приблизительно через 1000 км затяните болты головки на угол ступени 6.

предыдущая страница4.5.6. Проверка и регулировка газораспределения

следующая страница 4.5.8. Снятие и установка распределительного вала

Подготовка к установке

Все двигатели

Общий и капитальный ремонт двигателя

Количество просечек	Толщина прокладки, мм
Двигатели 1.7 л SOHC	Двигатели 1.7 л DOHC	Двигатели 2.0 л
Без просечек	1.30	1.45	1.20
Одна просечка	1.40	1.50	1.30
Две просечки	1.50	1.55	1.40

двигателях 1.7 л SOHCдвигателях 1.7 л SOHCдвигателях 1.7 л DOHC и 2.0 л

Величина выступания поршня, мм	Требуемая прокладка
Двигатели 1.7 л SOHC	Двигатели 1.7 л DOHC	Двигатели 2.0 л
менее 0.80	0.63—0.696	0.40—0.50	без просечек
0.80—0.90	0.697—0.763	0.51—0.60	одна просечка
0.90 и более	0.764—0.830	0.61—0.70	две просечки

На двигателях 1.7 л SOHC, если какой-либо из поршней выступает сильнее прочих более чем на 0.05 мм, устанавливайте прокладку большей толщины. Например, если средняя величина выступания составляет 0.79 мм, а одно из измерений составляет 0.85 мм (разница в 0.06 мм), используйте прокладку с одной просечкой.

4.5.7 Снятие и установка головки блока цилиндров / Opel Kadett E

Снятие

1. Снимите провод массы с аккумулятора.
2. Слейте охлаждающую жидкость.
3. Снимите воздушный кондиционер.
4. Отсоедините вентиляционный шланг и снимите крышку головки блока цилиндров. Отсоедините вентиляционный шланг от корпуса распределительного вала.
5. Снимите вакуумный насос.
6. Отсоедините от головки блока цилиндров верхний шланг радиатора, шланг отопителя и шланг охлаждающей жидкости.
7. Отсоедините провод от температурного датчика термостата.
8. Отсоедините топливные трубки от топливных форсунок и от топливного насоса. Отсоедините трубку возврата топлива.
9. Отсоедините провод от электрической шины свечей накаливания.
10. Снимите приводной ремень генератора и ремень насоса системы гидравлического усилителя рулевого управления.
11. Снимите кожухи зубчатого ремня и нижнюю крышку сцепления и маховика. Установите поршень первого цилиндра в ВМТ и снимите газораспределительный ремень со шкива распределительного вала. Заблокируйте распределительный вал.
12. Отсоедините приемную выхлопную трубу от выпускного коллектора и от кронштейна. Снимите трубу.
13. Ослабьте все болты головки блока цилиндров на четверть оборота в спиральной последовательности. В той же последовательности ослабьте все болты еще на половину оборота. Вывинтите болты полностью. При установке необходимо использовать новые болты.
14. Снимите кожух термостата.
15. Снимите корпус распределительного вала и распределительный вал.

16. Снимите толкатели клапанов (рисунок слева) и упорные подкладки (стрелка на рисунке справа).
	17. Снимите гидравлические толкатели. Сложите гидравлические толкатели в емкость, наполненную моторным маслом.
18. Снимите головку блока цилиндров вместе с коллекторами.
19. Тщательно очистите и осмотрите сопрягаемые поверхности головки и блока цилиндров.

Установка

	1. Установите новую прокладку головки блока цилиндров. Толщина прокладки определяется по высоте выступания поршня. В зависимости от толщины, прокладки имеют специальную маркировку – прорези.
	2. Надпись OBEN/ TOP на поверхности прокладки должна быть обращена вверх.
3. Установите головку на блок цилиндров.
4. Установите гидравлические толкатели, упорные подкладки и толкатели.
5. Нанесите герметик (GM 1503166) на сопрягаемые поверхности корпуса распределительного вала и головки блока цилиндров и установите корпус на головку.
	6. Вставьте новые болты головки блока цилиндров и затяните их в спиральной последовательности до момента затягивания первой ступени.
7. Затяните болты в той же последовательности в соответствии со ступенями 2, 3 и 4 (см. подраздел 4.4.1).
	8. Установите оставшиеся детали. Запустите и прогрейте двигатель до нормальной рабочей температуры, выключите его и затяните болты головки на угол указанный в ступени 5.
9. Приблизительно через 1000 км затяните болты головки на угол ступени 6.
