Система подзарядки opel vectra a с 1988 по 1995 год

ISO Опель распиновка и подключение

Ниже приводим распиновку ISO на одной из популярных автомагнитол, устанавливаемых на Опель Омега. Это Денвер CAD350 – модель нестандартная, но довольно часто покупаемая.

Денвер CAD350

Распиновка автомагнитол opel

Как видим на схеме выше, всего 4 входа нужны для подключения.Они указаны цветом на фото и соответственно, обозначены цифрами:

  • Вход под цифрой 4 – постоянный ток, обычно кабель желтый;
  • 5 – это или подсветка, или же усилитель для антенны – чаще провод синий;
  • 8 – минус, масса, земля – черный;
  • 7 – ACC, ключ, положение при котором ток 12 В идет только при повороте ключа – красный.

Такой же разъем ISO есть у Опель, но может отличаться в значениях. По этой причине, осуществляя самостоятельное подключение автомагнитолы в машине, не обязательно Опель, всегда надо проверять соответствие разъемов, чтобы избежать проблем.

На штатных магнитолах, таких как Блаупункт или другие, ISO распиновка выглядит так:

На автомагнитоле opel распиновка

  • 4 — ACC, ключ, положение при котором ток 12 В идет только при повороте ключа – красный тонкий;
  • 5 — усилитель для антенны – красно-белый;
  • 7 — постоянный ток, кабель красный толстый;
  • 8 — минус, масса, земля – коричневый.

Остальные провода и разъемы(см.Какие бывают разъемы автомагнитол) отмечены на фото.

Оригинальный способ подключения

Итак, если проводится замена, то данное несоответствие надо учесть обязательно. Кстати, если установленная ранее автомагнитола страдает проблемой несохранения настроек, то перекинув местами 4 и 7, можно ее решить.Можно вообще решить раз и навсегда проблему с ключом, осуществляя подключение. Например, многим водителям известна ситуация, когда они слушают любимую музыку, автомобиль останавливают, вынимают по привычке ключ из замка и мелодия резко обрывается. Неприятно – не то слово! Проблема данная решается просто, как в остросюжетном кино: перекусывается красный провод, тот, который питание на замок подает. И схема подключения в этом случае выглядит вот так в автомобилях Опель Астра или Омега:

Подключение автомагнитолы в опель омега

Очень полезно будет ознакомиться и с маркировкой проводки на Опель Омега, приведенной ниже на фото:

Маркировка проводки на Опель

Таким образом, инструкция к автомагнитолам opel, полезные тематические видео, различные схемы будут водителю, осуществляющему подключение своими руками, только в плюс. Цена автомагнитол на Опель разная. Сегодня их выпускается очень много, как дорогих моделей, так и бюджетных.

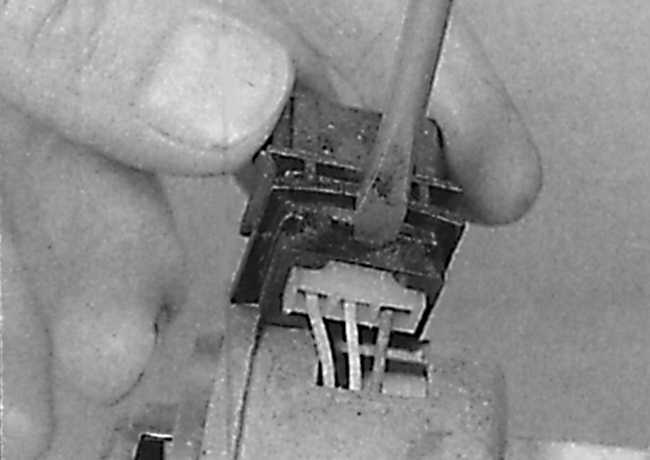

Меры безопасности при обслуживании генератора

  • Не отключайте батарею или регулятор напряжения при работающем двигателе;
  • Не замыкайте на массу клемму возбуждения генератора или закрепленный на ней кабель;
  • Не путайте порядок подключения электропроводки регулятора напряжения;
  • При зарядке аккумуляторной батареи без снятия ее с автомобиля проследите, чтобы от нее были отсоединены оба провода;
  • Помните, что включение замкнутого на массу регулятора напряжения приводит к мгновенному выходу его из строя;
  • Никогда не снимайте генератор при подключенной батарее;
  • Никогда не используйте при проверках бортового электрооборудования измерители напряжения или лампы-пробники, подключаемые к бытовой сети (110/220 В);
  • При проверке состояния диодов не подавайте на них напряжение более 12 В и не применяйте мегомметры, также имеющие высокое выходное напряжение, — пробой диодов приведет к короткому замыканию. Помните, что при проверке изоляции электропроводки с помощью мегомметра необходимо отсоединять от генератора всю электропроводку;
  • Перед проведением на автомобиле любых электросварочных работ не забывайте отсоединять электропроводку от генератора и аккумуляторной батареи;
  • Любые проверки цепей и узлов бортовой электропроводки производите при неработающем двигателе и отсоединенной аккумуляторной батарее;
  • Помните, что нарушение полярности любых подключений сопряжено с риском необратимого выхода из строя выпрямителя и регулятора напряжения генератора.

Блок в салоне

Основной блок предохранителей и реле находится под панелью приборов со стороны водителя и закрыт защитной крышкой. С обратной стороны которой будет нанесена актуальная схема.

Схема

Описание

1 Перемычка (лампы подсветки номерного знака)
2 Реле звукового сигнала
3 Реле дальнего света фар
4 Реле электродвигателя очистителя заднего стекла
5 Реле обогревателя зеркал заднего вида
6 Реле противотуманных фар
7 Реле задних противотуманных фонарей
8 Реле — прерыватель указателей поворота
9 Реле электродвигателя очистителя лобового стекла
10 Реле обогревателя заднего стекла
11 Реле электродвигателя вентилятора отопителя (с кондиционером)
12 Реле электродвигателя вентилятора отопителя (с кондиционером)
13 Реле кондиционера
14 Многофункциональный блок управления
F1
F2 30A Отопитель/ кондиционер
F3 40A Обогреватель заднего стекла
F4
F5
F6 10A/15А Корректор фар, правая фара — ближний свет
F7 10A Лампы переднего правого габарита/ заднего правого габарита
F8 10A Правая фара-дальний свет
F9 30A Омыватели фар
F10 20A Звуковой сигнал
F11 30A Центральный замок
F12 20A Противотуманные фары
F13
F14 30A Очиститель лобового стекла
F15 5А Лампы освещения салона
F16 10A Задний противотуманный фонарь
F17 30A Электропривод стеклоподъемников
F18 10A Лампа подсветки номерного знака
F19 10A Аудиосистема
F20 30A Электропривод стеклоподъемников
F21 10A Аудиосистема, центральный замок, аварийная сигнализация, э/м клапан блокировки селектора АКПП («P»)
F22 20A Система кондиционирования, аудиосистема, многофункциональный дисплей, электродвигатель вентилятора системы охлаждения, аварийная сигнализация, индикаторы комбинации приборов
F23 Резерв
F24 10A/15А Левая фара — ближний свет, корректор фар
F25 10A Лампы переднего левого габарита/заднего левого габарита
F26 10A Левая фара — дальний свет
F27 Резерв
F28 20A Нагреватель охлаждающей жидкости (Дизель)
F29 10A Электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, ближний свет фар, указатели поворота/аварийная сигнализация лампа освещения салона, комбинация приборов, индикаторы комбинации приборов, фонари заднего хода, люк
F30 30A Люк
F31 5A Подсветка комбинации приборов
F32 10A Лампы системы освещения в дневное время
F33 30А Разъем электрооборудования прицепа
F34 10A CD-чейнджер аудиосистемы
F35 10A Антиблокировочная система тормозов (ABS), система управления АКПП, противобуксовочная система (TCS)
F36 20А Кондиционер, подогреватели сидений
F37 10А Прикуриватель
F38 10A Система кондиционирования, система поддержания скорости, многофункциональный дисплей, электродвигатель вентилятора системы охлаждения, стоп-сигналы
F39 10A Автоматическая коробка передач
F40 10A Система кондиционирования, электродвигатель вентилятора системы охлаждения
F41 10A Обогреватель зеркал заднего вида на дверях
