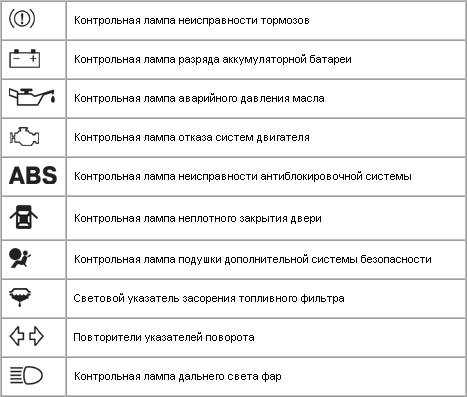

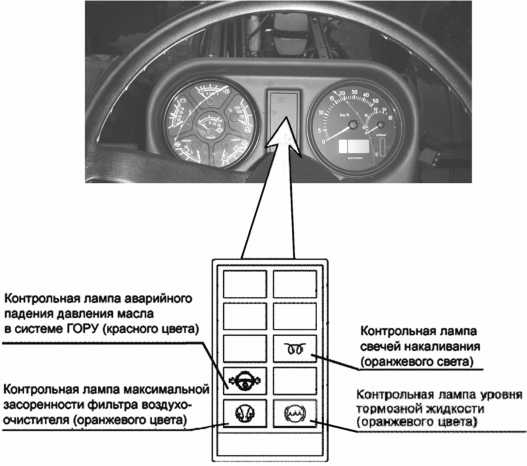

Контрольные лампы

Инструкция по снятию и разборке

Для демонтажа и ремонта контрольного щитка вам нужно будет выполнить такие действия:

В первую очередь демонтируется верхний кожух рулевой колонки, чтобы сделать это, прокрутите рулевое колесо от центрального положения в левую сторону. Сделав это, вы сможете увидеть черную заглушку.
Демонтировав заглушку, вы увидите черный винт, который нужно выкрутить, аналогичные действия производятся с заглушкой и болтов, установленными с другой стороны.
Следующим этапом будет демонтаж крышки — сняв ее, с правой и левой стороны вы увидите винты, которые также надо открутить, один из болтов расположен посредине крышки. Можно их полностью не откручивать, а вывернуть так, чтобы можно было демонтировать подрулевой переключатель, расположенный справа. Этот элемент фиксируется на двух защелках, на них надо одновременно нажать, после чего сам переключатель вытянуть влево. Непосредственно сам разъем можно не извлекать, поскольку контрольный щиток и так выйдет.
После этих действий надо будет демонтировать рамку щитка, для этого выкрутите четыре винта — два из них находится внизу, а еще два — вверху. Демонтаж рамки должен производиться наиболее аккуратно, нельзя допустить снятие прорезиненных вставок на ней, также нужно быть осторожным с самой торпедой, поскольку для снятия рамки нужно приложить усилия. Сделав это, вы увидите еще два винта — они фиксируют приборную панель.
Чтобы демонтировать щиток, верхнюю защелку следует открыть влево, после чего поддеть ее и вытащить вверх. Сделав это, контрольный щиток можно демонтировать.
После снятия приборной панели нужно открутить пять винтов и демонтировать защитный кожух. После этих действий производится снятие рамки приборки со стеклом — вам потребуется отогнуть пять защелок и, используя отвертку, поддеть рамку, после чего произвести демонтаж щитка с платой

Если надо демонтировать стрелки, то для начала положите на саму шкалу лист бумаги, после чего осторожно подденьте стрелку отверткой. Сняв стрелки, можно произвести демонтаж самой микросхемы, чтобы сделать это, отогните четыре стальных фиксатора на одометре, а также четыре пластмассовых защелки.
По сути, теперь вы полностью разобрали приборку

Остается самое сложно — произвести ее ремонт или замену вышедших из строя компонентов. Если вы никогда ранее не сталкивались с похожей задачей, то лучше доверить эту процедуру квалифицированному электрику. В противном случае есть большой риск что-то сделать неправильно, таким образом еще больше ухудшив функциональность устройства. После ремонта сборка производится в обратной последовательности.

1. Извлеките заглушку рулевой колонки.

2. Выкрутите болты и отожмите защелки.

3. Демонтируйте щиток и разберите его.

Извините, в настоящее время нет доступных опросов.

Руководства на все автомобили

1. Инструкция по эксплуатации
1.0 Инструкция по эксплуатации
1.2 Ключ
1.3. Рулевое колесо
1.4 Сиденья
1.5 Подголовники
1.6 Ремень безопасности
1.7 Зеркала заднего вида
1.8 Регулируемое наружное зеркало с электрическим приводом
1.9 Замок зажигания
1.10 Комбинация приборов
1.10 Органы управления и контрольные приборы
1.11 Элементы кузова
1.12 Увеличение багажного отделения на автомобилях Хэтчбек
1.13 Увеличение багажного отделения на автомобилях Универсал
1.14 Регулировка высоты задней подвески
1.15 Безопасность
1.16 Эксплуатация ремней
1.17. Освещение
1.18 Открывание стекол и люка
1.19 Отопление и вентиляция
1.20 Автоматическая коробка передач
1.21. Катализатор
1.22 Выхлопная система, выхлопные газы
1.23 Указания по вождению
1.24 Экономия топлива
1.25. Колеса и шины
1.26 Запасное колесо, домкрат и инструмент
1.27. Основы безопасной эксплуатации автомобиля
2. Еженедельные проверки и обслуживание в пути
3. Техническое обслуживание
4. Двигатель
5. Система охлаждения, отопления и вентиляции
6. Топливная и выхлопная системы
7. Система запуска и зарядки
8. Система зажигания
9. Сцепление
10. Коробки передач и приводные валы
11. Тормозная система
12. Подвеска и рулевое управление
13. Кузов
14. Электрические схемы Ссылки на другие сайты

Распространенные неисправности

Какие в работе проводки Опель Вектра Б или Астра H могут произойти неисправности:

1. Короткое замыкание — одна из наиболее распространенных проблем. При КЗ перегорает предохранительный элемент, а если вместо него был установлен самодельный предохранитель, то это может привести и к перегоранию изоляции того или иного участка цепи. В том случае, если провод установлен отдельно, не в связке с другими кабелями, то это лучше всего — в данном случае менять нужно будет только проводок. Другое дело, если сам кабель, изоляция которого подверглась перегоранию, находится в жгуте. Если это так, то оплавление изоляционного слоя произойдет и с другими проводами, расположенными рядом. В свою очередь, такая проблема может привести к возгоранию.
2. Обрыв цепи в автомобилях Опель Омега, Астра H или в любой другой модели — это не настолько опасная проблема, при обрыве максимум, с чем придется столкнуться автомобилисту — неработоспособность оборудования.
3. Отсутствие либо плохой контакт в соединениях. Довольно часто, когда блок управления выдает ошибку на приборной панели Check Engine, при этом указывая на неисправность того или иного датчика, причина заключается просто в плохом его контакте. При этом блок управления будет расценивать этот датчик как неработоспособный. Для диагностики плохого соединения понадобится вольтметр. Его нужно подключить к массе, то есть кузову или двигателю авто, а вторым щупом — к выводу соединений, диагностика уровня напряжения осуществляется с обоих сторон. Уровень снижения напряжения должен составлять не выше 0.5 вольт.
4. Неисправность оборудования — самая простая с точки зрения диагностики поломка. Вы точно знаете, что вышло из строя и вам остается только заменить то или иное устройство. Однако, перед заменой желательно понять, в чем заключается причина выхода из строя оборудования, чтобы не допустить такой же проблемы в будущем.
5. Неисправность аккумулятора отразиться на работе многих потребителей энергии. Более того, с разряженной батареей у вас не получится даже запустить двигатель. Причин разряда может быть несколько — нарушение правил использования, износ в результате долгой эксплуатации либо производственные дефекты.
6. Генератор — это устройство, которое питает все потребители энергии в бортовой системе авто во время движения, в отличие от АКБ, который питает оборудование в начале эксплуатации авто. Если генератор начинает работать некорректно, это одновременно может отразиться на функционировании многих узлов. Сам генератор состоит из многих элементов, поэтому если вы уверены в том, что проблема заключается именно в этом узле, все его составляющие нужно будет проверить. А для этого придется произвести демонтаж механизма и его разборку для выявления слабых мест (автор — канал Volodymyr Zagryvyi / Владимир Загривый).
