1.11 Элементы кузова / Opel Kadett E

Фиксация дверей

Изнутри: нажмите на фиксатор. Нажатый фиксатор на открытой двери при ее закрывании выскакивает вверх (предохранение от блокировки). Если при закрывании двери ручка отжата, фиксатор вверх не выскакивает.

Центральная блокировка

Центральная блокировка дверей, крышки багажника, крышки топливного бака.

Блокировка: поверните ключ (в замке передних дверей или крышки багажника) или нажмите на фиксатор (на двери водителя).
Разблокировка: поверните ключ (в замке передних дверей или крышки багажника) или вытяните вверх фиксатор (на одной из передних дверей).
Нажатый фиксатор открытой двери водителя при закрывании выскакивает вверх: все двери будут разблокированы (предохранение от блокирования). Если при закрывании ручка двери отжата, фиксатор вверх не выскакивает.
Зафиксированные двери разблокируются при аварии самостоятельно (для оказания помощи снаружи), условие – нельзя выключать зажигание.
При электронном управлении окнами возможно закрытие окон снаружи: удерживайте ключ в положении закрытия двери до тех пор, пока окна не будут закрыты.
Если требуется открыть заднюю дверь одновременно с дверью водителя, необходимо, чтобы паз в цилиндре замка задней двери был установлен в горизонтальное положение. Если паз установлен в вертикальное положение, замок задней двери не откроется.
При перегрузке за счет частых включений через короткие промежутки времени электропитание будет прервано примерно на 30 с.

Блокировка для детей

Переместите вниз рычаг на замке задней двери: теперь дверь невозможно открыть изнутри. Дверь можно открыть только снаружи, если фиксатор не нажат.

Крышка багажника

Заблокирована: при вертикальном положении шлица в замке.

Разблокирована: при горизонтальном положении шлица в замке.

Замок открывается путем нажатия на его головку.Капот двигателя

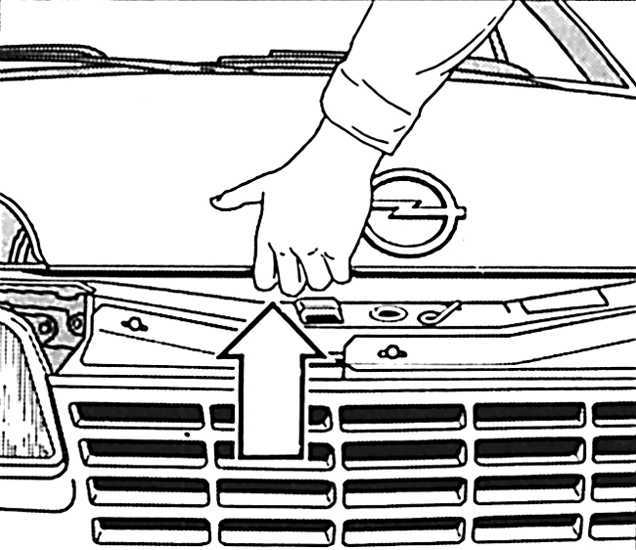

Потяните ручку разблокировки под панелью приборов со стороны водителя. Капот двигателя разблокируется и откроется с образованием щели. Ручку верните в исходное положение.
Примерно на расстоянии ширины ладони слева от центра капота – если смотреть спереди – на нижней поверхности капота находится предохранительный захват: потяните за него и откройте капот.

Чтобы закрепить капот в открытом положении, вставьте расположенные над решеткой охладителя опоры в узкие продольные шлицы на нижней поверхности капота.
Перед закрытием капота сильно вдавите опоры в их держатели.

Отпустите капот до его опускания в замок.
Проверьте фиксацию капота, потянув за его переднюю кромку. Если капот не зафиксирован, повторите предыдущую операцию.
