Гидроусилитель руля в опель фронтера

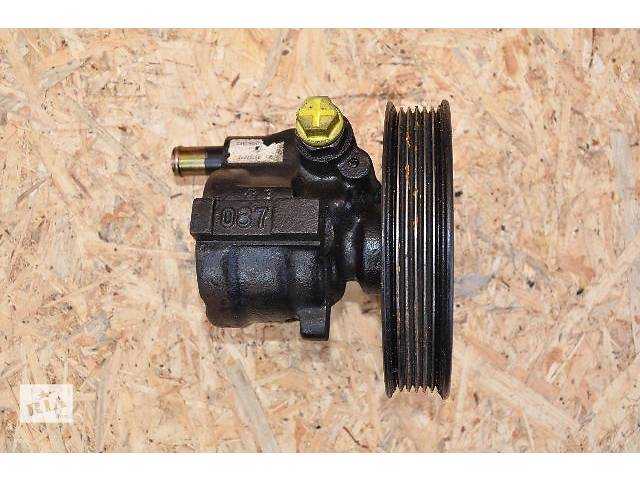

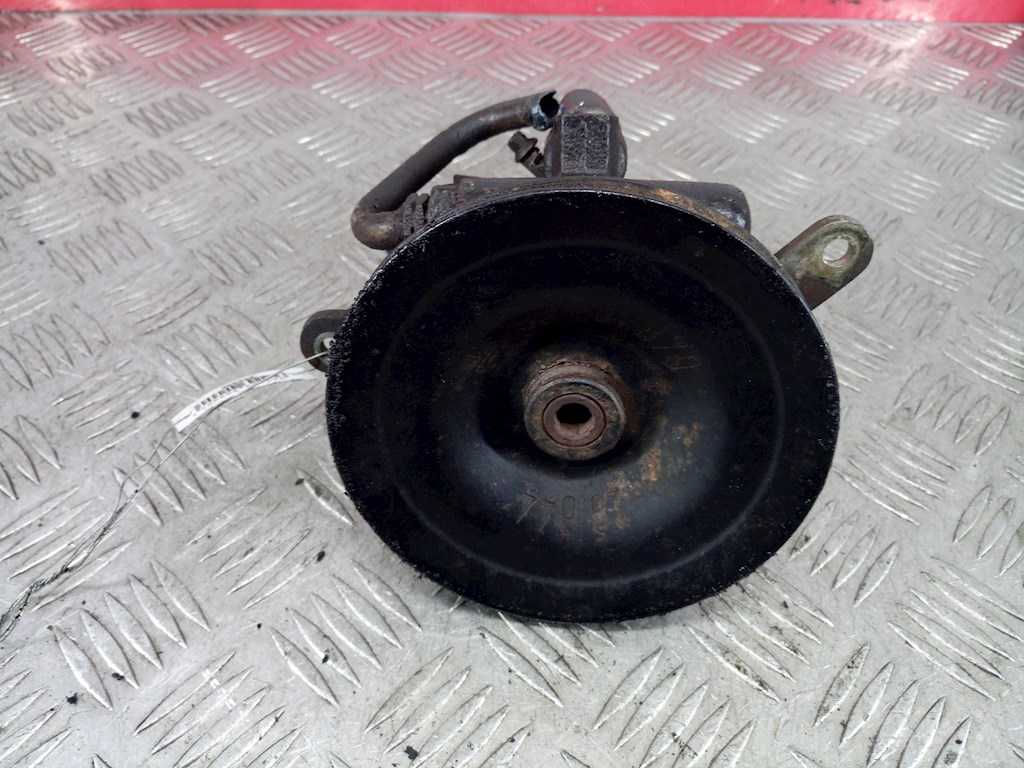

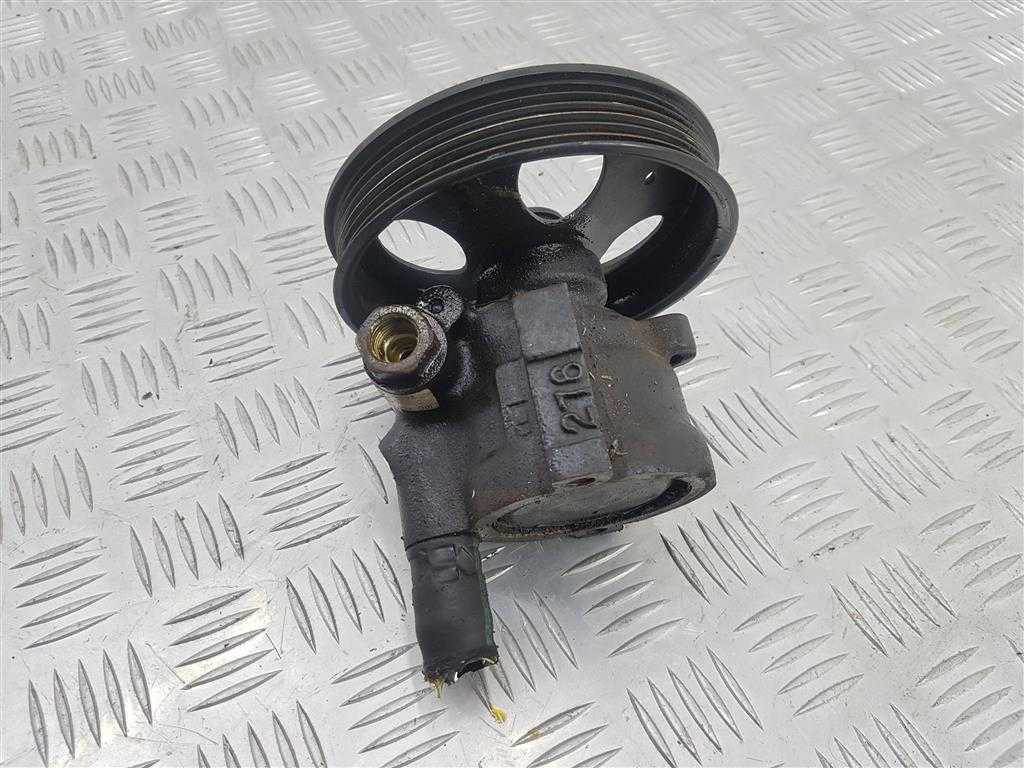

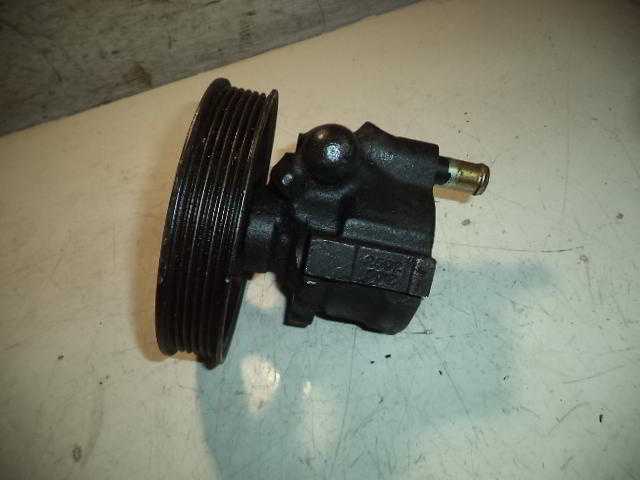

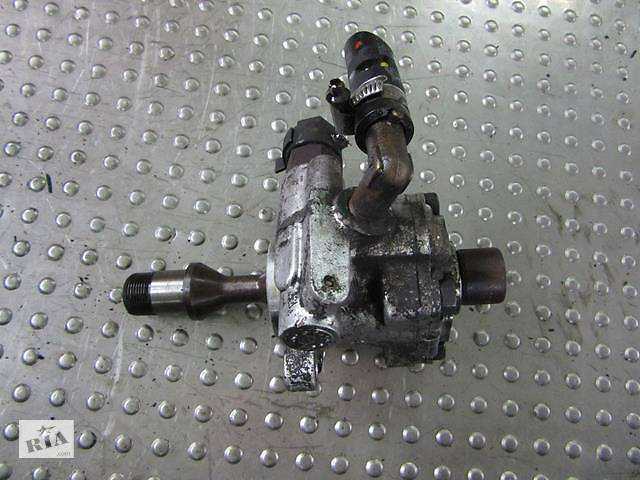

Насос гидроусилителя Opel Frontera

Общие сведенияСНЯТИЕ И УСТАНОВКА НАСОСА

Порядок выполнения

1. Снимите клиновой ремень привода насоса, как описано ниже.

2. Отсоедините всасывающий шланг и напорный трубопровод от насоса.

3. Соберите вытекающую жидкость. Шланг закреплен хомутом, трубопровод накидной гайкой. Присоединения показаны на иллюстрации.

4. Закройте отверстия.

5. Теперь можно отвернуть болты крепления и снять насос с консоли.

6. Если необходимо установ ить новый насос, отверните сразу же стяжной болт и снимите поворотную плиту, т. к. она переставляется на новый насос.

7. Болты крепления поворотной плиты затяните моментом 25 Нм.

8. Устанавливается насос с консолью и стяжным болтом. Проверьте клиновой ремень, наденьте его и отрегулируйте натяжение, как описано ниже. Стяжной болт и болты крепления консоли затяните моментом 25 Нм.

9. Установите шланг подвода жидкости с новым хомутом и напорный трубопровод.

10. Наверните и затяните накидную гайку моментом 20 Нм.

11. После сборки залейте жидкость в систему и удалите воздух, как описано выше.

12. Проверьте систему на герметичность.

Порядок выполнения

1. При наличии кондиционера снимите клиновой ремень привода компрессора.
2. Снимите клиновой ремень привода насоса гидроусилителя, как описано ниже.
3. Отсоедините от насоса всасывающий и напорный трубопроводы.
4. Соберите вытекающую жидкость. Открытые отверстия заткните заглушками.
5. Теперь можно отвернуть болты крепления и снять насос с консоли.
	6. Отсоедините насос в соответствии с иллюстрацией. Для этого отверните стяжной болт и болты крепления монтажной консоли.
7. Если насос должен быть заменен, отсоедините поворотную плиту и присоедините ее к новому насосу.
8. Болты крепления затяните моментом 25 Нм.

Порядок выполнения

1. Болты крепления насоса затяните моментом 25 Нм.

2. Соблюдайте указания, приведенные выше для насоса двигателя 2.0 л.

Порядок выполнения

1. Ослабьте натяжение ремня, как описано в Главе Двигатель . для обоих двигателей. Не забудьте нанести маркировку направления вращения ремня на его внешней поверхности.
2. Отсоедините от насоса напорный и всасывающий трубопроводы.
3. Вытекающую жидкость соберите. Открытые трубопроводы заткните.
	4. Отверните болты 1, 2, 3 и 4, показанные на иллюстрации.
5. Откиньте держатель наверх и выньте насос.

Порядок выполнения

1. Наденьте клиновой ремень, как описано Главе Двигатель

2. Залейте жидкость в систему и удалите воздух (см. описание в Разделе 13).

ЗАМЕНА КЛИНОВОГО РЕМНЯ ПРИВОДА НАСОСА ГИДРОУСИЛИТЕЛЯ

Порядок выполнения

	1. Болты крепления, которые необходимо ослабить для натяжения ремня, обозначены на иллюстрации (А) и (В). Сначала необходимо ослабить оба болта (А) и отвернуть болты (В) в нижней части насоса.
2. Теперь регулируются обе гайки справа и слева натяжного устройства так, чтобы ремень ослаб, после чего он снимается.
3. Наденьте новый клиновой ремень и натяните его вращением гаек слева и справа от натяжного элемента. Ремень натягивается так, чтобы его прогиб под нажимом пальца руки между двумя шкивами составлял 12 — 13 мм.
4. После завершения регулировки затяните гайки натяжного устройства моментом 25 Нм. Остальные болты затяните моментом 25 Нм.

Двигатели 2.4 л (до середины 1995 г. выпуска)

Порядок выполнения

	1. У этих двигателей болты натяжения клинового ремня находятся в месте, показанном на иллюстрации.
2. При наличии кондиционера предварительно необходимо снять ремень привода компрессора. Здесь также контроль натяжения осуществляется с помощью специального приспособления.
	3. Ослабьте натяжные болты (А) и болты (В), показанные на иллюстрации. Ослабьте обе гайки в местах, показанных стрелками так, чтобы ремень ослаб и снимите его.
4. Наденьте новый ремень и натяните его регулировкой гаек, показанных стрелкой так, чтобы прогиб ремня под нажимом пальца руки между двумя шкивами составлял 12 — 13 мм.
5. Затяните регулировочные гайки моментом 40 Нм, болты крепления насоса моментом 25 Нм.

Видео про «Насос гидроусилителя» для Opel Frontera

Ремонт насоса гидроусилителя, для всем марок GM

Опель Фронтера. Ремонт и замена шланга вд ГУРа

Внешний обзор насоса ГУРа на Опель Вектра А (c20ne)

Почему перестал работать гидроусилитель руля

Устройство гидроусилителя руля достаточно сложно, тем не менее он представляет собой стабильную и надежную систему. К сожалению, любая система подвержена поломкам. Почему не работает гидроусилитель руля, можно понять по нескольким признакам:

Если поворот осуществляется с применением большого количества силы или, наоборот, с меньшей силой чем требовалось раньше.
Если руль периодически сам поворачивается в ненужную сторону.
Если во время движения чувствуются толчки на руле.
Если ощущается вибрация руля и его сложно вернуть в нейтральное положение.

У каждой причины поломки есть свой путь решения. Если ощущаются сильные толчки на руле, скорее всего, неисправность кроется в приводном ремне гидроусилителя. Для устранения этой проблемы нужно восстановить натяжение или установить новый ремень.

Для решения другой проблемы, когда рулевое колесо поворачивается с большим усилием чем раньше, нужно продиагностировать приводной ремень или количество масла, которое выступает рабочей жидкостью. Для того чтобы понять, насколько это предположение, верно, потребуется проверить уровень масла, соединительные шланги и натяжение ремня. Естественно, уровень масла должен быть требуемым, шланги не должны иметь повреждений, которые способствуют утечке жидкости, а ремень должен быть натянут.

Когда руль вибрирует, чаще всего проблема скрывается в соединениях трубок гидроусилителя, поэтому нужно просто проверить их целостность.

Основная информация

Гидроусилитель руля или, как его сокращенно называют ГУР, является гидравлической системой автомобиля, частью механизма руля, которая предназначается для облегчения руководства направлением передвижения транспортным средством при сохранении нужной обратной связи, а также обеспечении стабильности функционирования и однозначности задаваемой траектории. Давайте рассмотрим основные достоинства и недостатки гидроусилителя руля на автомобилях марки Опель Фронтера. Автомобилисты с опытом выделяют несколько основных преимуществ гидроусилителя руля на авто марки Опель Фронтера, таких как:

Высокий уровень надежности;
Высокая информативность;
Небольшие затраты топлива;
Удобство регулировки технических характеристик руководства.

К основным недостаткам гидроусилителя для автомобилей марки Опель Фронтера относятся:

Большая стоимость;
Сложность установления;
Существенные перемены рулевой системы транспортного средства;
Нуждается в регулярном обслуживании.

Устройство рулевого гидроусилителя

Гидроусилитель руля для автомобилей марки Опель Фронтера включает в себя такие основные элементы:

Насос. Благодаря этому устройству обеспечивается циркуляция рабочей жидкости и давления.
Рулевой редуктор с распределителем. С его помощью обеспечивается поток воздуха, который направляет масло в необходимую полость гидроцилиндра или же обратно в бачок.
Гидроцилиндр. При помощи гидроцилиндра происходит преобразование давления жидкости в передвижение поршня и штока.
Масло, которое передает усилие от насоса к гидроцилиндру, а также смазывает все пары трения.

Установление гидроусилителя руля на автомобили марки Опель Фронтера является просто необходимым, потому как благодаря этому оборудованию обеспечивается поворот рулевого колеса. А благодаря торсину обеспечивается передача крутящего момента к рулевой системе, одновременно с этим происходит измерение закручивания и угла поворота этого колеса. Для проведения таких измерений применяются специальные датчики, а полученная информация передается к гидроусилителю. Именно так происходит поддержание функционирования гидроусилителя в необходимом режиме. После этого крутящий момент переходит в рулевой механизм и ведущие колеса автомобиля. Поворачивание на небольших скоростях характерно для парковки транспортного средства, причем угол поворота руля авто является не маленьким. Крутящий момент обеспечивается электронной схемой руководства при помощи максимального функционирования двигателя авто.

Самостоятельное установление гидроусилителя руля на авто марки Опель Фронтера

Из-за отсутствия гидроусилителя руля на автомобиле марки Опель Фронтера многие автолюбители принимают решение установить усилитель самостоятельно на свое авто. Естественно также нужно будет провести настройку датчика скорости коробки передач, иначе на начале движения на маленьких скоростях водитель не заметит какие-то изменения. В момент набора больших скоростей рулевое колесо будет переходить владельцу транспортного средства с маленьким уровнем сопротивления. Также, если у вас отсутствует датчик скорости, то его тоже обязательно нужно будет установить.

Самой сложной процедурой считается проведение замены редуктора. Для проведения этой процедуры необходимо будет вырезать дырку в переднем щитке и немного доработать сошку. Для установления редуктора необходимо будет установить кронштейн, к которому прикручивается насос гидроусилителя руля, на голову блока цилиндра. После этого нужно поменять шкив на коленчатом валике, а привод для насоса при помощи ременной передачи. Далее вам необходимо будет продумать месторасположения расширительного бака, а также объединить все шланги и залить масло. К тому же, в комплект для установления гидроусилителя руля входит подробная инструкция по установке.

Не работает гидроусилитель руля: инструкция починки

В большинстве случаев самостоятельный ремонт гидроусилителя затягивается и не может быть выполнен на должном уровне, поэтому лучше всего обратиться к профессионалам за помощью. Они смогут провести диагностику гидроусилителя и починить именно ту часть системы, с которой возникла проблема. Неграмотный же ремонт может привести к ухудшению работы системы.

Форд Фокус

Чаще всего, самостоятельный ремонт системы гидроусилителя руля на автомобиле данной марки оканчивается плачевно. Если не работает гидроусилитель руля, причины, как правило, заключаются в трубке высокого давления либо в самом насосе. Если говорить о трубках высокого давления, проще всего их просто поменять. Если говорить о насосе, любой его ремонт, даже самый грамотный всего лишь отсрочит неизбежное, а именно : полную замену данного элемента системы.

Опель Астра

Чаще всего проблема с гидроусилителем возникает на машинах данной марки после переохлаждения машины. Масло, которое служит рабочей жидкостью, промерзает, из-за этого все части устройства деформируются. При возникновении проблем самое главное — провести грамотную диагностику системы. Если пренебречь этой процедурой, можно вмешаться в те части системы, которые работают правильно и нарушить порядок их работы.

Тойота

Нарушение работы гидроусилителя руля на машинах данной марки чаще всего связано с износом сальников и манжетов насоса, расходум масла, которое является рабочей жидкостью, попаданием мусора в систему, прохождение в нерабочее виды шлангов. В зависимости от серьезности поломки требуются сложный или не очень ремонт. Иногда достаточно просто слить использованную жидкость и налить новую, иногда потребуются поменять все шланги или перебрать насос. Специалисты не рекомендуют самостоятельно производить ремонт данной системы автомобиля.

https://youtube.com/watch?v=76qe7z4HR4I

Газель

Несмотря на простоту устройства гидроусилителя на газели, он так же выходит из строя, как и остальные части. Чаще всего выходит из строя приводной ремешок системы либо насос. Также неприятности доставляет износ элементов либо излишняя растрата рабочей жидкости, в зависимости от сложности, проблемы нужно решать. Насос в данном автомобиле неразборный, это значит что его придётся менять полностью, также изношенные части системы можно заменить самостоятельно, жидкость нужно периодически заливать и следить за отсутствием протечек.

Шкода Фабия

Благодаря наличию в России завода по сборке автомобилей данной марки их стоимость вполне достойна при высоком качестве составляющих. Однако к сожалению как и на всех остальных автомобилях, гидроусилитель руля периодически выходит из строя. Ремонт лучше производить при помощи профессиональных работников.

Как работает гидроусилитель руля

Над таким недостатком транспортных средств, как сложность управления, человечество в лице Фрэнсиса Дэвиса задумалось в первой четверти двадцатого века. Американец установил систему, позволяющую управлять автомобилем без усилий на свой личный транспорт. К слову, на тот момент система не была чем-то инновационным — ей активно пользовались на судах.

В устройство гидроусилителя входят: насос, распределитель, гидроцилиндр, бачок, соединительные шланги. Насос обеспечивает систему необходимым давлением, за счет которого масло может двигаться по ней. Сейчас используются насосы, использующие две пластины в качестве вытеснителей камер — пластинчатые. Именно этот тип насосов принят за самый эффективный.

Схема устройства гидроусилителя руля

Распределитель направляет масло, выступающее в качестве рабочей жидкости, в нужные полости гидроцилиндра и бачка.

Гидроцилиндр приводит в движение другие части системы — шток и поршень. Он способен на это благодаря давлению, создаваемому маслом. Как правило, он находится между приводом и кузовом или встраивается в рулевой механизм.

Соединительные шланги позволяют жидкости распределяться по необходимым частям системы, обеспечивая тем самым передвижение жидкости по механизму. Шланги разделяют на виды, в зависимости от давления, которое находится в них. Низкое давление позволяет жидкости свободно распределяться по системе после того, как она отработает, а шланги, которые выдерживают высокое давление передают жидкость перед отработкой.

Бачок необходим для хранения масла и его циркуляции. Бачок, как правило, оснащен фильтром очистки и механизмом, позволяющим определить уровень масла.

По сути, гидроусилитель работает практически на всех автомобилях одинаково вне зависимости от его конструкции. Когда руль находится в центральном положении, гидроусилитель также находится параллельно ему. Масло, которое выступает в роли рабочей жидкости, может свободно циркулировать по системе, когда руль поворачивается, гидроусилитель перемещается. Из-за этого масло переливается в полость цилиндра и создает давление, которое и поворачивает корпус распределителя, способный сдвинуть колеса вбок. Когда поворот уже сделан и руль и гидроусилитель возвращаются в положение, в котором и находились, оно в данной ситуации является нейтральным.
