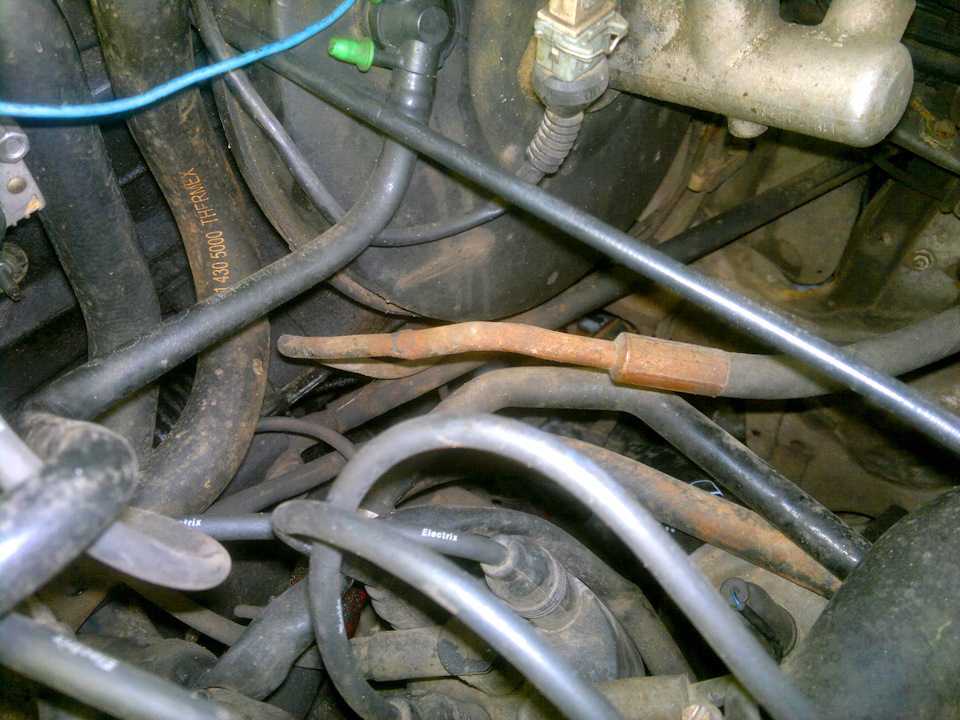

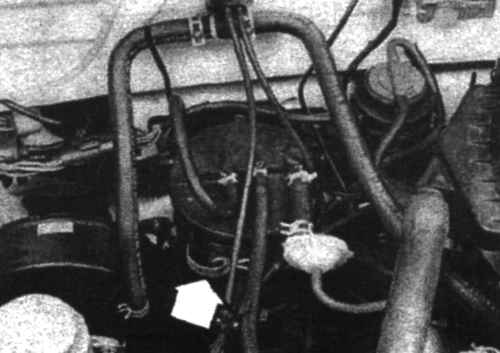

Проверка состояния и замена шлангов двигательного отсека

ДТОЖ

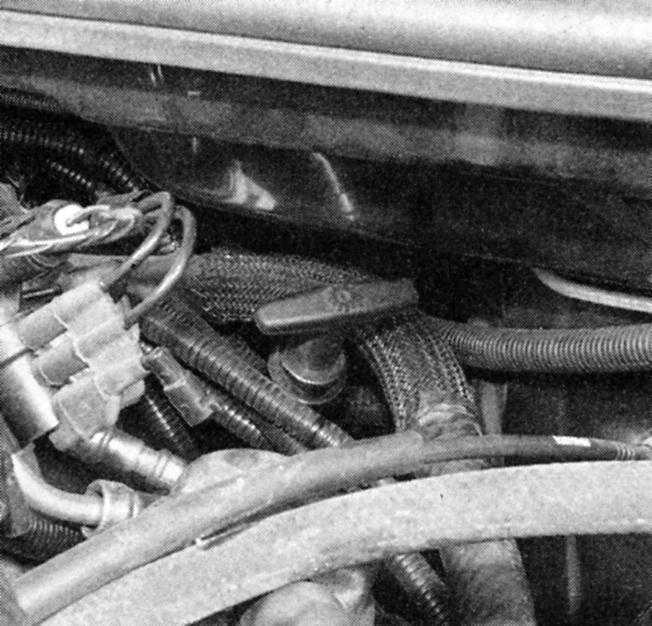

ДТОЖ или элемент контроля температуры антифриза расположен на нижней стороне правого бака радиатора. Поломка контроллера не позволит водителю узнать о перегреве двигателя, что может критически отразиться на функциональности силового агрегата. Если регулятор замкнул, он может показывать на панели приборов, что температура хладагента очень высокая и он кипит, однако по факту с двигателем будет все нормально.

Что касается замены, то она производится таким образом:

Обесточивается бортовая сеть и сливается весь антифриз из охладительной системы. Эта процедура производится в соответствии с техническими особенностями автомобиля. В принципе, расходный материал можно и не сливать, но для этого после демонтажа контроллера отверстие нужно будет закрыть тряпкой или пробкой. Тогда потеря антифриза будет минимальной и его объем легко можно будет восполнить.

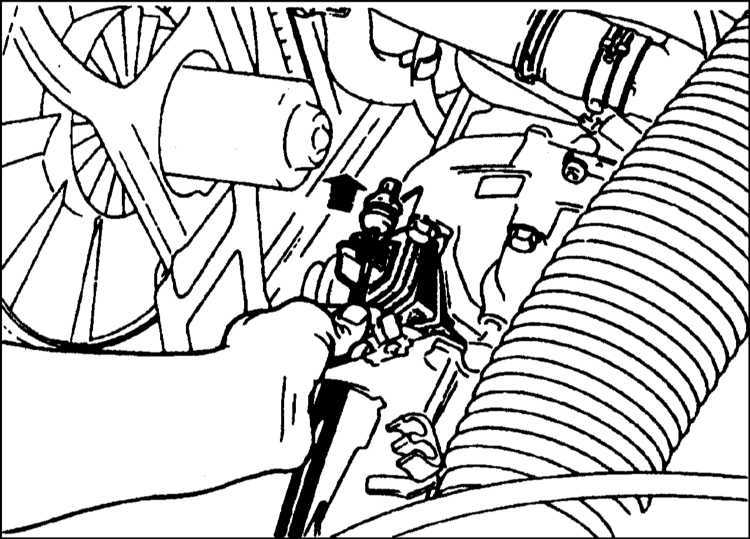

После этого нажмите на крепление колодки с проводкой. Провода питания нужно отсоединить, после чего потребуется ослабить затяжку контроллера с помощью ключа.
Устройство извлекается из отверстия бака, на самом регуляторе есть медное кольцо, его следует заменить вместе с датчиком. Устройство нужно немного остудить, после чего проверить тестером. Процедура диагностики тестером производится при разных температурах (устройство можно положить в горячую воду), полученные данные сверяются в соответствии с таблицей. Если параметры отличаются от нормированных, регулятор следует заменить

Обратите внимание на то, что таблица соответствия значений может отличаться в зависимости от технических особенностей авто.
Извлеките прибор из места установки и замените на новый. Затягивая контроллер, учтите, что момент затяжки должен составлять 12 Нм

Подсоедините к прибору кабеля и добавьте необходимые объем антифриза в систему.

Соответствие температуры сопротивлению при проверке

Что касается второго ДТОЖ, расположенного непосредственно на модуле термостата, то он является собой не разборной механизм с крышкой. Так что если этот регулятор выходит из строя, можно только полностью заменить крышку или термостат в целом. Но здесь также многое зависит от конструкции мотора.

Когда требуется диагностика вентиляции картерных газов

Когда автомобиль исправен, проверку можно не проводить. Но после капитального ремонта мотора подобная процедура обязательна. Она позволяет убедиться в точном геометрическом соответствии подобранных деталей. Рекомендуется проведение осмотра при подозрительно высоком расходе масла в машинах с открытыми вентиляционными системами.

Если система закрытая, диагностику осуществляют при попадании масла во впускной коллектор. Эта операция может производиться с целью обнаружения повреждений двигателя. Например, часто проблемы бывают вызваны износом уплотнителей стержней клапанов или поршневых колец.

Вентиляция способна достаточно долго прослужить, так у нее простая конструкция. Обычно встречаются только две поломки, первая — забиваются сепараторы клапанной крышки. Второй вариант — выход клапана из строя.

Клапан работает в нескольких режимах, а его положение зависит от состояния двигателя. На холостом ходу он открывается частично и не пропускает газы полностью. По мере открытия дроссельной заслонки зазор увеличивается.

Когда двигатель заглушен, зазор закрывается до конца. Если клапан закоксовывается или лопается, то начинает работать неправильно. В такой ситуации он всегда открыт или наоборот, закрыт.

Прибор для измерения картерных газов

Монометром можно измерить давление, нормальные показатели не должны превышать 60 миллиметров ртутного столба. Вначале убеждаются, нет ли засора в трубке сапуна. Также проверяют уровень масла в двигателе. Модель измерительного прибора подбирают, исходя из мощности и типа двигателя

Важно убедиться, что аппарат подходит по диаметру калиброванного отверстия

В машинах с вентиляционной системой закрытого типа необходимо отсоединить трубку сапуна. На канал внутри впускного коллектора ставят заглушку. Манометр присоединяют к кончику трубки. К самому аппарату подключают датчик давления.

Двигатель должен поработать с нагрузкой и с частотой вращения, при которой достигается номинальная мощность. Нужно дождаться, пока выровняются показания манометра.

После стабилизации прибора, записывают результаты. Затем можно снять прибор, вытащить заглушку и заново подсоединить трубку.

Важно учитывать, что на двух моторах с одинаковым рабочим объемом расход газов может отличаться. Такая ситуация возможна, когда у рассматриваемые модели дифференцируются по показателям работы на единицу времени и вращающему моменту

Самодельный прибор для измерения картерных газов

Используя подручные материалы, можно измерить давление картерных газов, выраженное в литрах в минуту. Операцию удобнее выполнять с помощником. Понадобятся следующие материалы:

• Часы с секундной стрелкой или секундомер.
• Большое ведро или таз.
• Садовый шланг длиной не менее 1,5 метров.
• Пластиковая канистра для воды объемом 5-6 литров.

Вначале нужно отключить и заглушить продувочные шланги. Далее потребуется набрать немного воды в таз. Канистру заполнить доверху водой и закрыть крышкой. Теперь ее нужно перевернуть, поставить в таз и аккуратно открыть крышку.

Запускается двигатель. Один конец шланга подключают к маслозаливной горловине, другой загибают вверх и опускают в канистру

Когда газы начнут выходить, важно сразу засечь время по секундомеру. Если движок работает нормально, показатели не должны превышать 20л/мин

Инструкция по снятию и разборке

Для демонтажа и ремонта контрольного щитка вам нужно будет выполнить такие действия:

В первую очередь демонтируется верхний кожух рулевой колонки, чтобы сделать это, прокрутите рулевое колесо от центрального положения в левую сторону. Сделав это, вы сможете увидеть черную заглушку.
Демонтировав заглушку, вы увидите черный винт, который нужно выкрутить, аналогичные действия производятся с заглушкой и болтов, установленными с другой стороны.
Следующим этапом будет демонтаж крышки — сняв ее, с правой и левой стороны вы увидите винты, которые также надо открутить, один из болтов расположен посредине крышки. Можно их полностью не откручивать, а вывернуть так, чтобы можно было демонтировать подрулевой переключатель, расположенный справа. Этот элемент фиксируется на двух защелках, на них надо одновременно нажать, после чего сам переключатель вытянуть влево. Непосредственно сам разъем можно не извлекать, поскольку контрольный щиток и так выйдет.
После этих действий надо будет демонтировать рамку щитка, для этого выкрутите четыре винта — два из них находится внизу, а еще два —  вверху. Демонтаж рамки должен производиться наиболее аккуратно, нельзя допустить снятие прорезиненных вставок на ней, также нужно быть осторожным с самой торпедой, поскольку для снятия рамки нужно приложить усилия. Сделав это, вы увидите еще два винта — они фиксируют приборную панель.
Чтобы демонтировать щиток, верхнюю защелку следует открыть влево, после чего поддеть ее и вытащить вверх. Сделав это, контрольный щиток можно демонтировать.
После снятия приборной панели нужно открутить пять винтов и демонтировать защитный кожух. После этих действий производится снятие рамки приборки со стеклом — вам потребуется отогнуть пять защелок и, используя отвертку, поддеть рамку, после чего произвести демонтаж щитка с платой

Если надо демонтировать стрелки, то для начала положите на саму шкалу лист бумаги, после чего осторожно подденьте стрелку отверткой. Сняв стрелки, можно произвести демонтаж самой микросхемы, чтобы сделать это, отогните четыре стальных фиксатора на одометре, а также четыре пластмассовых защелки.
По сути, теперь вы полностью разобрали приборку

Остается самое сложно — произвести ее ремонт или замену вышедших из строя компонентов. Если вы никогда ранее не сталкивались с похожей задачей, то лучше доверить эту процедуру квалифицированному электрику. В противном случае есть большой риск что-то сделать неправильно, таким образом еще больше ухудшив функциональность устройства. После ремонта сборка производится в обратной последовательности.

Способы проверки картерных газов

Необходимо открыть крышку на капоте и отвернуть крышку маслозаливной горловины, но не стоит откручивать ее полностью и снимать. Далее нужно завести мотор и посмотреть, что происходит с крышкой:

Если она прыгает, но не слетает, значит есть давление, и газы прорываются. Это нормально.

При разряжении крышку присасывает, это свидетельствует о проблемах с впускным коллектором. В данном случае в картере создается вакуум.

Когда ее сильно подкидывает, такое явление означает, что просели кольца.

Второй способ диагностики — завести двигатель и открыть крышку полностью. Если она слегка присасывается во время снятия, значит вентиляция работает нормально. Когда присасывание слишком слабое, а из горловины выходит дым, это свидетельствует о выходе из строя.

Присасывающаяся слишком сильно крышка также является признаком поломки. Скорее всего, клапан негерметичен, так как повреждена его мембрана. Если при работающем моторе масло брызгает из-под крышки и течет через форсунки, может потребоваться капитальный ремонт. Подобные проблемы обычно встречаются на машинах с большим пробегом и изношенным двигателем.

Третий способ даст результат, если система сильно забита. Нужно завести авто и извлечь щуп. Двигатель считается исправно работающим, когда при затыкании отверстия щупа ощущается легкое всасывание. Если появляется дым, значит механизм неисправен.

Проверка при помощи воздушного шарика

Данная методика используется при заглушенной вентиляции. Необходимо извлечь масляный щуп из трубки. Затем на нее надевают и закрепляют изолентой воздушный шарик или медицинскую перчатку. Можно также надеть его на место заливной пробки, но тогда придется следить, чтобы шар не засосало внутрь.

Далее заводится мотор, на минимальных оборотах в холостом режиме шарик должен слегка надуться и остановиться.

Когда за 5 минут шар почти не увеличивается в размерах или слишком сильно надувается, это значит, что вентиляция засорилась и работает слабо. Возможно, износились поршневые кольца.

Бывает, что шарик при установленных заглушках перестает увеличиваться в размерах. Это означает, что придется разбирать систему и смотреть, какой элемент засорился.

Чтобы проверить работоспособность клапана, при заведенном двигателе с силой зажимают трубку. Если в момент сжатия слышен щелчок, элемент исправен. Другой вариант — держать над клапаном лист бумаги. Листок должен парить в воздухе под воздействием газов. Если положить его над отверстием, он притянется.

О клапане вентиляции картерных газов Opel Astra

Автомобили Опель Астра с двигателями серии Z16(18)XER , а также их близнецы на Шевроле и других марках обладают довольно частой неисправностью, как выход из строя мембраны клапана вентиляции картерных газов. Сам узел встроен в клапанную крышку и в оригинале меняется только с самой крышкой. Цена крышки неразумно высокая, чтобы покупать её лишь по причине выхода из строя мембраны. Поэтому владельцам приходиться заниматься рискованной операции по извлечению старой мембраны и установки новой. Благо есть компании, которые делают ремкомплекты для этого узла.

Риск сломать защёлки клапана очень велики. Хоть опытные владельцы и советуют для начала погреть узел феном, однако на 100% этот метод не убережёт от неприятностей.

Система вентиляции картерных газов работает следующим образом:

1. Данная система является замкнутой, так как газы возвращаются на впуск, а не выводятся в атмосферу.

2. Надмембранная половина корпуса соединена с атмосферой.

Во время работы двигателя перед дроссельной заслонкой создаётся разряжение (давление меньше атмосферного). За счёт этого разряжения мембрана перекрывает центральное отверстие в корпусе клапана (прижимается к центральному отверстию клапана) и картерные газы не выходят из двигателя.

3. Когда давление картерных газов в двигателе (в подмембранной полости) становится больше атмосферного, что может преодолеть усилие пружины, мембрана поднимается и открывает центральное отверстие. Через это отверстие газы из двигателя идут к дроссельной заслонке.

4. Как только давление газов в двигателе стало меньше атмосферного, центральная часть мембраны вновь перекрывает отверстие клапана.

О неисправности мембраны, часто можно узнать по свисту, который раздаётся при работе двигателя. Из вышеописанного можно понять откуда берётся этот свист. Если мембрана порвана, то атмосферное давление в клапане присутствует в обеих полостях мембраны. А соответственно, центральное отверстие клапана открыто. И неочищенный воздух с улицы через отверстие в верхней части клапанной крышки мимо клапана вентиляции поступает к дроссельному узлу, где есть разряжение.

Это отверстие в клапанной крышки своего рода контрольное. Если при закрытие это отверстия свист прекратится, то можно с уверенностью предположить, что мембрана не герметична. Если же такого эффекта не присутствует, то нужно искать другую причину нестабильных оборотов холостого хода и расхода масла. Бывает, что владельцы после узла разборки отмечают, что сама мембрана была не порвана. Однако, она прилипала к центральному отверстию клапана, тем самым перекрывала путь к отводу газов из двигателя на впуск. Но даже в этом случае последствием будет только течь масла через уплотнения двигателя (сальники, прокладка клапанной крышки и др.)

Если всё таки мембрана порвана и вы её заменили (отдельно или вместе с клапаном), то обязательно рекомендуется установить новые уплотнения корпуса клапана (квадратную и круглую). Они тоже продаются отдельно, как ремкомплекты.

Но всё же сначала стоит хорошенько подумать перед тем как решиться на такую рисковую аферу.

Источник

Проверка топливной системы Opel Frontera

Общие сведенияПредупреждение

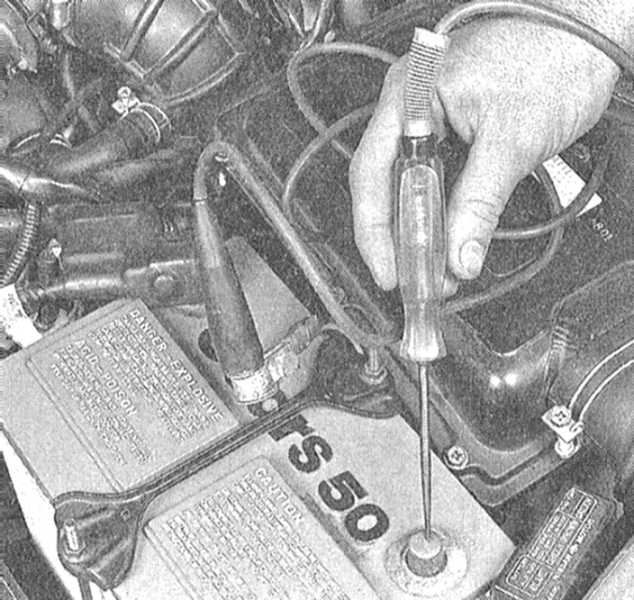

Бензин является в высшей степени огнеопасным, поэтому при работе с любыми компонентами топливной системы следует принимать особые меры предосторожности. Не курите и не приближайтесь к месту проведения работ с открытым огнем или незащищенной абажуром переноской

Не производите такие работы в гаражах, оборудованных нагревательными приборами, работающими на природном газе (такими, как водогреи, сушилки и т.п.). Рабочая площадка должна хорошо вентилироваться. При попадании бензина на кожу немедленно смывайте его водой с мылом. При проведении любых работ с топливной системой надевайте защитные очки и держите под рукой огнетушитель. В случае расплескивания бензина немедленно вытирайте лужу, но не держите пропитанную бензином ветошь в местах, где она может самовоспламениться.

Общие сведения

1. Если Вы почувствовали запах бензина во время движения или после того, как автомобиль постоял на солнце, необходимо немедленно проверить состояние всей топливной системы.

2. Снимите крышку топливного бака и проверьте ее на наличие повреждений и коррозии. Уплотнительная вставка на крышке должна быть целой. В случае наличия повреждений или коррозии замените крышку.

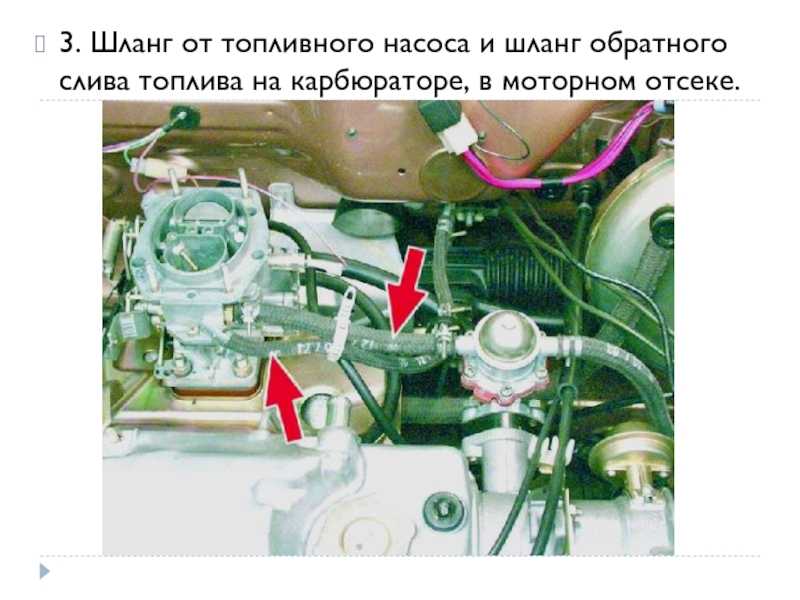

3. Обследуйте впускные и возвратные линии топливной системы на наличие трещин. Удостоверьтесь в том, что соединения между линиями топливной системы и карбюратором или системой впрыска топлива, а также между линиями топливной системы и встроенным топливным фильтром не ослабли.Предупреждение
На автомобилях, оборудованных системой впрыска топлива, прежде чем обслуживать топливные шланги, необходимо сбросить давление в системе. За инструкциями обратитесь к Главе Системы питания и выпуска.

4. Поскольку некоторые компоненты топливной системы — например, топливный бак и некоторые линии топливной системы — находятся в нижней части автомобиля, их легче осмотреть, когда автомобиль приподнят лебедкой. Если это невозможно, поддомкратьте автомобиль и установите его на опоры.

5. На приподнятом автомобиле осмотрите топливный бак и наливную горловину на наличие пробоин, трещин и других повреждений

Особое внимание уделите состоянию соединения между наливной горловиной и баком. Иногда утечки топлива происходят вследствие ослабления хомутов крепления резиновой горловины или по причине порчи материала горловины

Осмотрите все кронштейны и ленты крепления топливного бака, чтобы удостовериться, что он надежно укреплен на автомобиле.
Предупреждение
Никогда, ни при каких обстоятельствах, не пытайтесь ремонтировать топливный бак (исключая замену его резиновых компонентов). Пламя сварочного аппарата или любой другой открытый огонь легко могут привести к взрыву испарений бензина внутри бака.

6. Тщательно проверьте все топливные шланги и металлические линии, идущие от бака на наличие ослабленных соединений, скручиваний, признаков износа материалов шлангов и других повреждений. При необходимости производите ремонт или заменяйте поврежденные секции (см. Главу Системы питания и выпуска).
