Диагностика неисправностей

Конструктивные особенности

Opel Frontera предлагался с двумя типами коробок передач: 5-ступенчатой механической и 4-диапазонной автоматической. Крутящий момент передается на колеса задней оси, а передний мост подключается принудительно. До рестайлинга для этого использовался дополнительный рычаг на центральном тоннеле, а после – кнопка на передней панели. Трансмиссия включает в себя очень полезные на бездорожье редуктор и дифференциал повышенного трения заднего моста. Автомобиль не имеет межосевого дифференциала, поэтому полный привод можно использовать только на бездорожье.

Передняя подвеска покоится на двойных поперечных рычагах с торсионами, а жесткий задний мост на листовых рессорах. В 1995 году небольшие изменения в конструкции шасси позволили улучшить комфорт и управляемость автомобиля. В частности рессоры уступили место пружинам, а тормоза получили четыре вентилируемых диска. Внедорожник выпускался в двух типах кузова: 5-ти и 3-х дверный универсал с возможностью демонтажа задней части крыши последнего.

В краш-тестах EuroNCAP участвовала модель второго поколения и заработала 3 звезды.

Забитый фильтр салона

Симптомы засорённости салонного фильтра вполне очевидны – откровенно слабый или практически отсутствующий поток воздуха из дефлекторов и частое и длительное запотевание стёкол. В более старых модификациях, на которых СФ отсутствует, к таким же неприятностям приводит засорение воздуховодов.

Процедура замены фильтра салона на Астре F несложна.

Как и в большинстве иномарок, он устанавливается на участке между печкой и воздуховодами, в данном случае – за перчаточным ящиком. Поэтому первым делом приступаем к его демонтажу, предварительно опустошив его от полезного и бесполезного хлама.

Для этого нужно открутить установленные по периметру внутренние саморезы, а также три самореза снизу снаружи. Вытаскиваем бардачок, насколько можно, затем отсоединяем разъём лампочки освещения перчаточного ящика.

Обычно за бардачком скапливается много пыли, поэтому, чтобы не запачкаться, протираем её.

Чтобы добраться до фильтра, осталось открутить декоративную крышку, крепящуюся тремя болтами и защёлками. Если с болтами особых проблем возникнуть не должно, то с фиксаторами придётся повозиться – их практически не видно, нужно будет всё делать на ощупь.

Сняв крышку, видим сам фильтр

Вытаскиваем его очень медленно и осторожно, дабы мусор не свалился в воздуховоды (в любом случае их желательно пропылесосить, насколько достанет насадка)

Обычный пылевой фильтр можно еще попытаться промыть, высушить и использовать повторно, но в этом случае его ресурс будет как минимум вдвое меньше. С угольным фильтром такой способ не годится – его в любом случае придётся менять на новый.

Во время обратной установки следует обратить внимание на направление стрелок, которые указывают на нужное направление движения потока воздуха, от печки в сторону салона. Если перепутать, то в случае фильтра с активированным углём он, во-первых, заметно снизит пропускную способность, а во-вторых, забьётся гораздо быстрее

С пылевым СФ таких неприятностей возникнуть не должно, но лучше и здесь придерживаться указателей.

РЕМОНТ И ТЕХОБСЛУЖИВАНИЕ ОПЕЛЬ ЗАФИРА НУЖНО ПРОВОДИТЬ В СПЕЦИАЛИЗИРОВАННОМ ТЕХЦЕНТРЕ !

Предлагаем провести ремонт Опель Зафира или пройти плановое техобслуживание в специализированном техцентре «Магистраль». Более пятнадцати лет наша организация занимается обслуживанием автомобилей Opel, производимых немецким отделением концерна GM.

ПОДВЕСКА И ХОДОВАЯ ЧАСТЬ Зафира – одна из самых надежных в модельном ряде Opel. Типичные неисправности передней подвески – износ задних сайлент-блоков рычагов, рулевых тяг и стабилизаторных стоек, реже – втулок. Передние амортизаторы “ходят” очень долго.

В задней подвеске слабым местом являются амортизаторы и пружины вследствие большой массы автомобиля. Требуют внимания сайлент-блоки задней балки: металлическая втулка со временем отрывается от резиновой подушки, в результате чего задняя балка начинает “гулять” отдельно от автомобиля.

Правильная работа СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ и кондиционирования воздуха обусловлена чистотой соответственно радиаторов охлаждения и кондиционера. Рекомендуем делать промывку радиаторов как минимум раз в два года. Выполнять эту работу необходимо в автосервисе (а не на мойке!) с полным разбором передней части автомобиля и демонтажом радиаторов для чистки пространства между ними. Промывать радиаторы необходимо водой под низким давлением, чтобы не повредить соты. Технологически правильная мойка избавит двигатель Zafira от перегрева.

СИСТЕМА ЗАЖИГАНИЯ ДВИГАТЕЛЯ. Учитывая невысокое качество российского топлива и обилие присадок, рекомендуем менять свечи зажигания один раз в 10-15 тыс. км, т.е. каждое плановое ТО. Пропуски зажигания свечей приводят к выходу из строя высоковольтного модуля системы. Автомобиль начинает “троить”, не развивает мощности, а на приборной панели загорается лампа “check engine”. Несгорающее топливо попадает в каталитический нейтрализатор, что существенно сокращает срок его службы.

С особенностями обслуживания двигателей Z18XER c изменяемыми фазами газораспределения можно познакомиться на примере соплатформенной Astra h, на которую устанавливается тот же силовой агрегат.

ТЕХОБСЛУЖИВАНИЕ ОПЕЛЬ ЗАФИРА.

Техническое обслуживание советуем проводить один раз в 10-15 тыс. км пробега. В список обязательных работ рекомендуем включать замену моторного масла, фильтра салона, воздушного фильтра двигателя и свечей зажигания. На двигателях Z22SE, Z22YH устанавливался другой модуль зажигания и наблюдаемый ресурс работы свечей намного больше.

Топливный фильтр меняется в случае его внешнего расположения (Zafira А). На автомобилях Zafira B роль топливного фильтра выполняет защитная сетка насоса. Ресурс бензонасоса измеряется сотнями тысяч километров, если следить за уровнем топлива и не допускать пустого бака, чтобы насос не всасывал грязь. Познакомиться с необходимым перечнем работ по техническому обслуживанию можно здесь.

На Зафирах, оснащенных КПП easytronic , рекомендуется менять жидкость в приводе и адаптировать (программировать) работу сцепления с помощью сканера Tech 2 один раз в 30 тыс. км пробега. Дело в том, что конструкция системы не предусматривает автоматическую подстройку своей работы, связанной с естественным износом сцепления. Поэтому, во время адаптации «точки схватывания» сцепления происходит загрузка данных в блок управления КПП изитроник о величине хода штока вилки главного цилиндра сцепления. Таким образом система адаптирует свою работу с учетом износа диска сцепления, т.е. новой (уменьшенной на величину износа) толщины диска. При большом износе диска (при пробегах в городском режиме около 100 тыс. км) необходимо проводить замену сцепления во избежание возникновения проблем с блоком управления.

Для обеспечения бесперебойной работы системы впрыска топлива рекомендуем делать промывку инжектора раз в 30-40 тыс.км.

ПРАВИЛЬНЫЙ ВЫБОР.–> ПРАВИЛЬНЫЙ ВЫБОР.

Вопрос о проведении ремонта и технического обслуживания автомобиля иногда становится актуальным. При этом, главное, правильно определиться – где это делать? Как не ошибиться в своем выборе и найти, среди большого количества предложений, автосервис, в котором ремонт Opel Zafira будет быстрым, качественным и, главное, недорогим? Надеемся, Вы оцените преимущества нашей специализации в сфере обслуживания автомобилей Opel.

На нашем складе Вы найдете необходимые запчасти и расходные материалы. Их наличие является большим удобством и сокращает время обслуживания. На все выполненные работы предоставляем гарантии.

(495) 507-95-25 (495) 720-59-04 2005 – 2016 Компания Магистраль, 123007 Москва, Магистральный пер., дом 5 “Б” –> 2005 – 2019 Компания Магистраль, 123007 Москва, Магистральный пер., дом 3, стр. 3

Двигатели

Бензиновые:

R4 2,0 (115 л.с.)

R4 2,2 (130-136 л.с.)

R4 2,4 (125 л.с.)

V6 3,2 (205 л.с.)

Дизельные:

R4 2,2 (115-120 л.с.)

R4 2,3 (101 л.с.)

R4 2,5 (115 л.с.)

R4 2,8 (113 л.с.)

Палитра силовых агрегатов выглядит привлекательно, но далеко не все двигатели достойны рекомендаций. От некоторых из них стоит держаться как можно дальше. Например, от 2,5-литрового итальянского турбодизеля VM с непрямым впрыском, который доставляет целую гору проблем. Его беды: выход из строя турбокомпрессора, растяжение шпилек крепления блока коромысел, неисправности системы впрыска и утечки масла. Каждый цилиндр имеет собственную головку, что увеличивает затраты на обслуживание и ремонт.

Не стоят внимания и дизельные агрегаты объемом 2,2 и 2,3 л, в которых довольно часто повреждается прокладка под головкой блока. Первый к тому же страдает еще и от проблем с топливным насосом, клапаном турбокомпрессора и толкателями клапанов. Порой возникают трещины в головке блока между седлами клапанов.

Турбодизель Opel порой капризничает из-за недомогания различных электронных компонентов.

В списке предложений присутствует и 2,8-литровый турбодизель (4JB1T) японской компании Isuzu. Хотя двигатель с непосредственным впрыском не может похвастаться комфортной работой и потрясающей динамикой, его выносливость заслуживает уважения. Он спокойно выдерживает пробеги 800 000 км. Однако придется считаться с необходимостью замены вкладышей примерно через 300 000 км. Жаль, что японский дизель применялся лишь в 1995-1996 годах. После его сменил чрезвычайно проблемный 2.5 VM, который в свою очередь в 1999 году уступил место Опелевскому 2.2 DTI. Стоит отметить, что запчасти для 2,8-литрового турбодизеля дороже и труднодоступнее, чем для 2.3 DTR.

Бензиновые двигатели из-за более низких пробегов, как правило, находятся в гораздо лучшей физической форме. К сожалению, они тоже не лишены недостатков. Флагманский 3.2 V6 хорошо справляется с массой внедорожника, но дорог в обслуживании. Базовый 2-литровый агрегат конструктивно прост и дешев в ремонте, но очень слаб. Мотор объемом 2,2 л не вызывает лестных слов у механиков и потребляет немногим меньше топлива, чем бензиновый 3,2 л.

2,2-литровый бензиновый двигатель прожорлив, но гораздо надежнее 2.2 DTI, применявшегося с 1999 года.

Чаще всего в бензиновых моторах обнаруживаются утечки масла. Необходим контроль состояния выпускного коллектора. В автомобилях, собранных до 2000 года, он часто лопался. Порой отказывает расходомер воздуха.

Не стоит рассчитывать, что Вам удастся найти экземпляр, который не потребует никаких финансовых вложений. Все-таки автомобиль уже в почтенном возрасте

Обращаем внимание, что в бензиновых моторах используется привод ГРМ ременного типа с интервалом замены 60 000 км. Поэтому, чтобы не случилось катастрофы, ремень ГРМ лучше сразу же заменить

Потратив немного после приобретения, удастся избежать дорогостоящего капитального ремонта в дальнейшем.

Распространенные неисправности ЭБУ Опель Астра

Распространенные неисправности ЭБУ Опель Астра возникают по причинам:

повреждения, полученные механическим путем. Блок управления двигателем повреждается от ударов и сильных вибраций, которые способствуют появлению микротрещин в его схемах и корпусе;
резкие скачки температур, в результате которых перегревается сам блок управления двигателем;
коррозия;
разгерметизация и попадание влаги в корпус ЭБУ;
вмешательство в работу блока людей, не имеющих нужных для этого навыков;
так называемое “прикуривание” от машины с работающим мотором;
перестановка клемм при подключении аккумулятора;
включение стартера без подключенной силовой шины.

Все вышеуказанные факторы по-разному влияют на эффективность работы блока управления двигателем. Некоторые из них причиняют незначительный вред “мозгам” авто, а что-то способно мгновенно сломать блок. К счастью, способ предотвратить окончательную поломку блока все же есть – диагностика ЭБУ, которую стоит выполнять минимум раз в год. Только так можно сэкономить на дорогостоящем ремонте детали или ее полной замене.

Неисправности трансмиссии Opel Frontera B

Трансмиссия Frontera В не должна доставить больших проблем. Механическая пятиступенчатая и автоматическая четырёхступенчатая КПП очень надёжные при правильной эксплуатации. Минус трансиссии Опель Фронтера Б состоит только в том, что к этому времени АКПП-4 уже выработала свой ресурс, так как она менее долговечна, чем механика. К тому же запчасти на все узлы трансмиссии не отличаются дешевизной, поэтому помните: передний мост можно включать только на скользком покрытии, в противном случае ресурс практически всех основных деталей трансмиссии Opel Frontera B резко сократится. Не отличаются долговечностью подшипники полуосей, муфты и крестовины карданного вала, а так же муфты включения передних колёс. Механическая КПП-5 вместе с редуктором заднего моста страдают течью масла.

Нерабочий моторчик вентилятора отопителя

Если из дефлекторов вообще не дует – скорее всего, мы имеем дело с неработающим вентилятором. В принципе эта неисправность легко обнаруживается – когда моторчик работает, его хорошо слышно, как и звук воздуха, вырывающегося сквозь отверстия дефлекторов.

Но это не обязательно означает, что следует немедленно приступать к демонтажу моторчика печки Opel Astra F. Для начала следует проверить целостность 30-амперного предохранителя №14, отвечающего за работу электровентилятора системы обогрева. Если он сгорел – не мешает проверить его цепь на наличие КЗ, в противном случае и новый предохранитель продержится недолго. Если он цел – возможно, до привода вентилятора просто не доходит электропитание из-за обрыва проводки или ослабления/коррозии контактной группы. Делается это тестером или мультиметром. И только если с электрической частью всё в порядке, следует приступать к замене моторчика печки Opel Astra F, которая производится по алгоритму, практически не отличающемся от замены резистора, за исключением нескольких пунктов:

отсоединяем отрицательную клемму АКБ;
снимаем воздухофильтр;
демонтируем рычаги стеклоочистителей;
откручиваем винты крепления панели, установленной перед лобовым стеклом, снимаем её;
находим через отверстие в нижнем корпусе воздухофильтра колодку подключения моторчика и отсоединяем её;
демонтируем все вакуумные трубки;
откручиваем нижний корпус воздухофильтра;
видим зажимы, удерживающий верхний корпус печного вентилятора, отсоединяем их;
отсоединяем провода, идущие от вентилятора до резистора;
откручиваем два болта, удерживающих крыльчатку и электромоторчик, снимаем вентилятор.

Здесь также имеется вариант, альтернативный замене блока, но к самостоятельному ремонту следует приступать только при наличии опыта ремонта электродвигателей. Если у вас есть знакомый электрик или автослесарь по электрооборудования – можно отдать мотор для ревизии им.

История модели

Opel Frontera был создан при участии нескольких стран. Кузов и подвеска – это слегка модифицированные компоненты Isuzu Wizard. Часть двигателей родом из Германии, а производство модели было организовано в 1991 году в британском городе Лутон. Через пять лет после запуска сборочной линии в списке двигателей появился итальянский дизель VM рабочим объемом 2,5 л.

В 1998 году дебютировало второе поколение немецкого внедорожника отмеченное индексом «В». Модернизация была основательной. Изменения заметны с первого взгляда. Спереди аккуратно подретушировали фары, решетку радиатора и передний бампер. Также обновили боковые зеркала и задние фонари. Элементы кузова получили более округлые формы. В интерьере освежили переднюю панель и сиденья. Была пересмотрена и линейка силовых агрегатов в пользу более современных конструкций. Кроме того производителю удалось избавиться от нескольких недостатков предыдущей версии.

В 2001 году Опель Фронтера Б получил новую решетку радиатора с огромной фирменной эмблемой. Год спустя мощность 2,2-литрового дизеля увеличилась с 115 до 120 л.с. После последнего обновления автомобиль производился в неизменном виде до 2003 года.

Передняя панель выполнена из твердых материалов. О внедорожной природе автомобиля напоминают два рычага трансмиссии на центральном тоннеле.

Диагностика электронного блока управления Opel Zafira

В случае если у вас нет ни денег, ни желания ехать на СТО, а ЭБУ Opel Zafira не желает подавать никаких признаков жизни, есть верный способ определить, в чем причина поломки.

Возможно это благодаря наличию встроенной системы самодиагностики на каждом блоке управления автомобиля. Она позволяет определить возможную причину поломки без применения специального диагностического оборудования.

Но сделаем маленькое отступление и расскажем о некоторых особенностях блока управления двигателем автомобиля.

Данное электронное устройство представляет собой мини-компьютер, способный выполнять возложенные на него задачи в режиме реального времени. При этом, все специализированные задачи можно разделить на три категории:

Обработка и анализ сигналов, которые поступают на блок от всех датчиков.
Расчет необходимого воздействия, которое необходимо для управления всеми системами автомобиля.
Контроль за работой исполнительных механизмов, то есть тех, на которые подается сигнал от блока управления.

Однако, чтобы получить возможность проверить состояние блока управления двигателя, в первую очередь необходимо выполнить ряд манипуляций, чтобы к нему подключиться. Для этого вам понадобится либо специальный тестер, который по понятным причинам есть далеко не у каждого, либо ноутбук с предварительно установленной на нем специальной программой.

Что это за программа должна быть? Она предназначена для того, чтобы считывать с блока управления диагностические данные. Установить ее можно либо из интернета, либо из диска, приобретенного на авторынке.

Что же касается программы для диагностики, то в данном случае мы будем использовать KWP-D. Сразу отметим, что, кроме самой программы для выполнения диагностики, вам обязательно понадобится специальный адаптер, способный поддерживать протокол KWP2000. С его подключения и начинается непосредственно сам процесс диагностики:

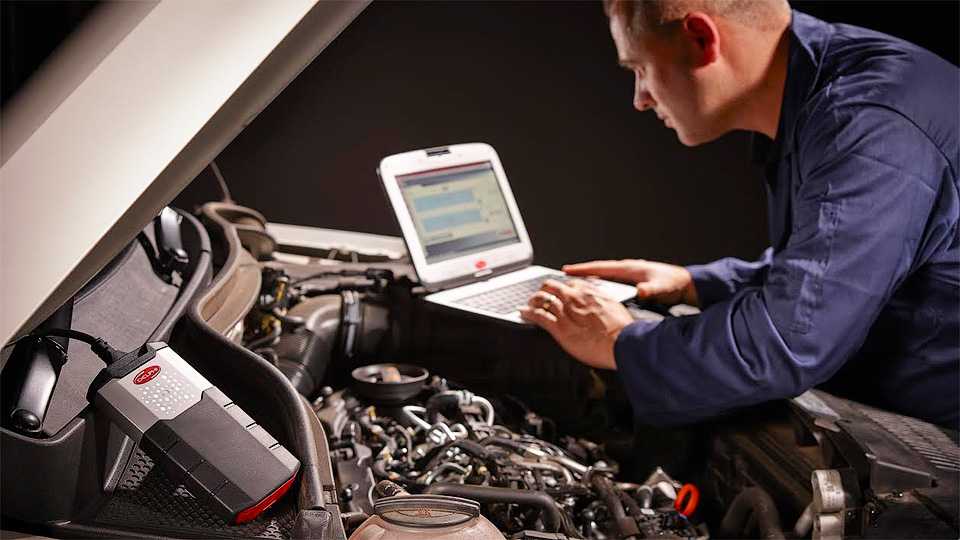

Один конец адаптера вставляем в порт электронного блока управления, а второй – в USB-порт вашего ноутбука.
Поворачиваем ключ в замке зажигания автомобиля и запускаем на ноутбуке диагностическую программу.
Сразу же после запуска на дисплее ноутбука должно появиться сообщение, подтверждающее успешное начало проверки ошибок в работе электронного блока управления.
Далее на экране покажется таблица с указанными в ней наиболее важными параметрами функционирования автомобиля.
Обратите внимание на раздел под названием DTC, поскольку именно в нем будут высвечиваться все неисправности, которые будет выдавать двигатель. Ошибки будут появляться в виде специальных кодов, расшифровать которые можно, перейдя в специальный раздел, который так и называется – «Коды».
Если же в разделе DTC не появилась ни одна ошибка, значит, можете порадоваться – двигатель автомобиля находится в идеальном состоянии.. Однако игнорировать другие раздели таблицы также не стоит, поскольку в них также можно найти очень важную информацию, способную объяснить неисправности ЭБУ

Среди них:

Однако игнорировать другие раздели таблицы также не стоит, поскольку в них также можно найти очень важную информацию, способную объяснить неисправности ЭБУ. Среди них:

Раздел UACC – в нем высвечиваются все данные, характеризирующие состояние автомобильного аккумулятора. Если с этим устройством все в порядке, то его показатели должны находиться в районе от 14 до 14,5 В. Если же полученный в результате проверки показатель находится ниже указанного значения, следует тщательно проверить все электрические цепи, которые отходят от аккумулятора.
Раздел THR – здесь будут высвечиваться параметры положения дроссельной заслонки. Если автомобиль работает на холостом ходу, и с данным элементом нет никаких проблем, в этом разделе высветится значение в 0%. Если же оно выше – обратитесь за помощью к специалисту.
Раздел QT – это контроль расхода топлива. Так как авто работает на холостом ходу, в таблице должен появиться показатель, который находится в промежутке от 0,6 до 0,0 л в час.
Раздел LUMS_W – состояние коленвала во время выполнения вращений. При нормальной работе его показатель не должен превышать 4 оборотов в секунду. Если же количество оборотов больше, значит, в цилиндрах двигателя происходит неравномерное воспламенение. Кроме этого, проблема может скрываться в высоковольтных проводах или свечах.

Неисправности опель зафира – советы по обслуживанию и ремонту

Неисправности, обслуживание и ремонт автомобиля Опель Зафира

Дебют первого поколения авто Опель Зафира состоялся в 1997 году на Франкфуртском автосалоне, а через два года новый Opel Zafira поступил в продажу. Благодаря своей надежности, хорошей практичности и доступности новый Опель Зафира смог получить одобрение большинства любителей семейных автомобилей.

Сегодня нельзя назвать эту модель проблемной, но все же, после ее покупки так или иначе в процессе эксплуатации могут появиться некоторые неисправности Опель Зафира, ведь возраст берет свое.

Изучая отзывы владельцев о Опель Зафира эксперты пришли к выводу, что кузов данной машины является весьма крепким, так как хорошо сохраняет геометрию даже после продолжительной эксплуатации при максимальных нагрузках. На автомобилях первого поколения ЛКП кузова на данный момент уже имеет незначительные сколы, как правило, они не поддаются внешней агрессивной стороне, но все же, владельцам не нужно слишком долго тянуть с их устранением. Проблемным местом считаются передние крылья, покрытие которых склонно стираться со временем и металл поддается воздействию коррозии, отзывы о Опель Зафира это подтверждают. Еще одним слабым местом можно считать и места стыков заднего и переднего бамперов с крыльями.

В отдельных отзывах можно прочесть нарекание на появление в ногах водителя и переднего пассажира воды после мойки и сильных дождей. Причиной данной неприятности становится плохая поклейка лобового стекла. Не лишней будет и профилактика коррозии порогов, так как в них скапливается конденсат.

Периодической профилактики на Зафире требует система стеклоочистителей, в автомобилях, возраст которых составляет более 10 лет, закисанию подвергаются подвижные элементы привода дворников. Поэтому если несвоевременно вмешаться, разрушится пластиковый редуктор, в результате придется покупать новые запчасти для Опель Зафира.

Линейка двигателей, устанавливаемых на Зафиру является идентичной линейке моторов Астры, это бензиновые двигатели рабочим объемом 1,6, 1,8, 2,2 и 2,0 литра мощностью 100, 125, 147 и3192 л.с. соответственно. Дизельные моторы объемом 2,2 литра мощностью 125 л.с. и объемом 2,0 литра мощностью 82 и 101 л.с. К тому же линейка силовых агрегатов включает и 1,6-литровый 97-сильный двигатель, работающий на природном газе.

Механическую часть все двигатели получили надежную, поэтому основные поломки Опель Зафира – отказавшие датчики, именно они и вызывают перебои в работе моторов. На машинах с пробегом более 200 тыс. км, владельцам приходится менять такие запчасти OpelZafira как датчик коленвала и датчики расхода воздуха.

Наиболее распространены на рынке автомобили Опель Зафира с бензиновыми двигателями объемом 1,8 и 1,6 литра, они имеют простую конструкцию и не дорогие в обслуживании. В большинстве случаев их обслуживание состоит из таких пунктов как замена ремня ГРМ Опель Зафира, замена топливного и воздушного фильтров. Капитальный ремонт этим моторам вряд ли вообще понадобиться до 400 тыс. км. Периодичность замены ремня ГРМ Опель Зафира – 60 тыс. км, но при повышенных нагрузках этот срок нужно сокращать.

Бензиновый 2,2-литровый двигатель имеет цепной привод и хотя он может показаться долговечным, с его заменой все же лучше не тянуть. Наиболее проблемным местом этого силового агрегата стал алюминиевый блок, он не терпит перегрева.

Линейка дизельных двигателей Зафиры считается надежной и экономичной, если заливать качественное топливо. Через каждые 120-150 тыс. км приходится проводить чистку EGR. Как показывает практика, дизели свободно ходят 250 тыс. км до появления первых серьезных проблем. Основной их проблемой считается отказ ТНВД Опель Зафира по причине завоздушивания системы (из-за подсоса воздуха). На ТНВД Опель Зафира располагается ЭБУ, при этом управляющий резистор охлаждается с помощью солярки, поэтому из-за подсоса воздуха транзистор охлаждения перегревается и сгорает, тогда ему требуется дорогой ремонт.

Помпа нуждается в замене через каждые 70 тыс. км, термостат нужно менять не меньше чем через 100 тыс. км, именно его поломки обычно и становятся причиной перебоев в работе моторов и причиной затрудненных пусков. Блок управления вентилятором, как правило, выхаживает 200 тыс. км. Сцепление при умеренной езде выхаживает 100-150 тыс. км, переднюю ступицу приходится менять через каждые 70 тыс. км, стойки стабилизатора – через 100 тыс. км, аналогичный ресурс имеют втулки, шаровые, амортизаторы и сайлент-блоки передних рычагов.

Где находится ЭБУ Опель Вектра

Кроме того, ЭБУ выполняет функции диагностики неисправностей систем и узлов двигателя. При обнаружении какой-либо неисправности ЭБУ включает сигнализатор “Требуется техобслуживание двигателя”, определяет и заносит в память соответствующий код (коды) неисправности. Это облегчает в дальнейшем проведение диагностики отказов.

На автомобиль Opel Vectra установлен ЭБУ типа IEFI-6. При отказе ЭБУ заменяется в сборе, поскольку не содержит ремонтопригодных элементов. Параметры и алгоритмы управления хранятся в стираемом программируемом постоянном запоминаю щем устройстве (СППЗУ). Вариант программы, записанной в ПЗУ, обозначен номером ЭБУ, который соответствует идентификационному номеру автомобиля. ЭБУ осуществляет питание различных датчиков и выключателей постоянным напряжением 5 и 12 В. Электрические цепи ЭБУ обладают высоким сопротивлением, поэтому при соединении клемм питания с контрольной лампой последняя не горит.

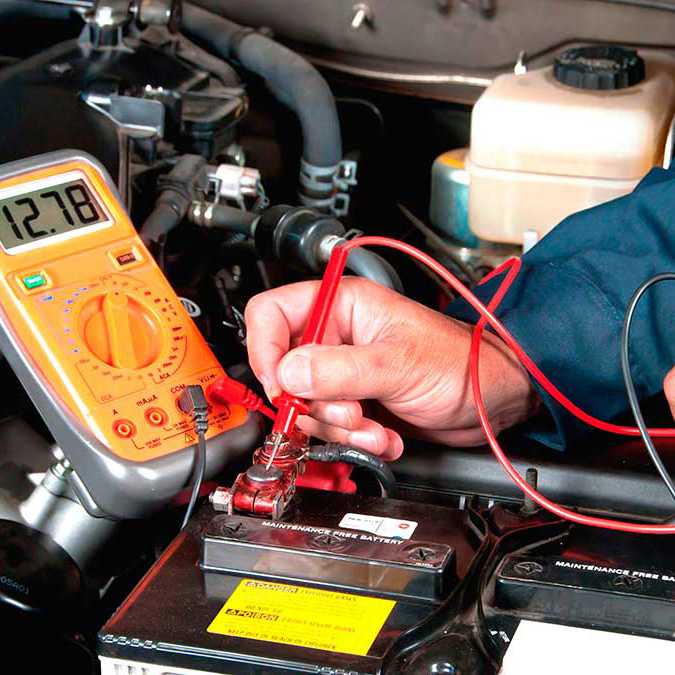

Для точного измерения напряжения питания следует применять цифровой вольтметр с высоким полным сопротивлением (10 МОм). ЭБУ управляет работой топливнык форсунок, клапаном холостого хода, сцеплением компрессора и т. д. с помощью специальных электронных устройств (4-х канальных драйверов), предназначенных для обработки выходных управляющих сигналов ЭБУ. ЭБУ Опель Вектра выполнен необслуживаемым. Поэтому при отказе ЭБУ он подлежит замене в сборе.

Фронтера а

Блоки под капотом

Главный блок

Схема

Описание

R1	Реле габаритов
R2	Реле кондиционера
R3	Реле габаритов
R4	Реле противотуманных фар
R5	Реле фар
R6	Реле электродвигателя вентилятора отопителя
R7	Реле звукового сигнала
R8	Реле прерывистого режима работы очистителя/ омывателя лобового стекла
1	10A Передние и задние габариты-правые
2	10A Передние и задние габариты — левые
3	15A Генератор (ранние модели) — 2,8TD
4	30A Вентилятор кондиционера — правый
5	25A Омыватели фар, звуковой сигнал, система диагностики двигателя (ранние модели)
6	25A Топливный насос, система управления двигателем — 2,0/ 2,2
7	25A Электродвигатель вентилятора отопителя, электромагнитная муфта компрессора кондиционера
8	10A Передние противотуманные фары
9	15A Фара-правая, фары дополнительного освещения
10	10A Фара-левая, электродвигатель корректора фар, индикатор включения дальнего света фар
11	60A Плавкая вставка — главная
12	60A Плавкая вставка — Фары, система подачи воздуха на выпуск- 2,2
13	30A Плавкая вставка — Передние и задние габариты, предохранитель F5
14	30A Плавкая вставка — Электродвигатель вентилятора системы охлаждения

Дополнительные реле

Схема

Обозначение реле

К6 — Кондиционер
К25 — Реле вентилятора
К51 — Вентилятор кондиционера
К68 — Топливный насос
К80 — Обогрев топливного фильтра
К81 — Вспомогательный насос ОЖ
К82 — Реле стартера
К87 — Вентилятор кондиционера
К97 — Таймер омывателя фар

Блоки в салоне

Блок предохранителей

Фото — пример исполнения

Схема

Назначение

1	10A Центральный замок
2	15А Стоп-сигналы аварийная сигнализация
3	10A Лампы освещения салона, аудиосистема
4	20А Обогреватель заднего стекла
5	10А Задние противотуманные фонари, подогреватели форсунок омывателя лобового стекла (поздние модели)
6	15A Очиститель/ омыватель лобового стекла
7	10А Индикаторы комбинации приборов, указатели поворота, обогреватель зеркал заднего вида на дверях, зуммер предупреждения об оставленных включенными лампах
8	15A Подогреватели передних сидений, люк (ранние модели)
9	15A Система зажигания, электродвигатель вентилятора системы охлаждения — 2,0/2,2
10	10A Очиститель/ омыватель заднего стекла
11	30A Электродвигатель привода стеклоподъемника левой двери, люк (поздние модели)
12	30A Электродвигатель привода стеклоподъемника правой двери
13	15A Выключатели электропривода стеклоподъемников, прикуриватель
14	10A ABS

Блок реле

Он крепится к стойке, справа у ног переднего пассажира, под обшивкой.

Тут могут находится следующие реле:

Реле-прерыватель указателей поворота
Блок управления центральным замком
Реле обогревателя заднего стекла
Реле электронного блока управления двигателем (2,0/2,2)
Зуммер предупреждения об оставленных включенными фары
Реле задних противотуманных фонарей
Реле обогревателя зеркал заднего вида

Рубрика: Ремонт автомобилей Opel своими руками

Двигатель Opel z18xer дизельный звук

Одной из болячек опелёвского двигателя z18xer является дизельный стук, который проявляется сначала на холодную при пуске двигателя, а потом он присутствует постоянно. Этот звук пожет появиться как при пробеге в 30 тысяч, так и 130 тысяч. Послушайте звук на видео, узнаёте? Будем исправлять неполадку! Проблема эта заключается в механизме газораспределения, но так как тут нет

Снятие и замена топливного фильтра на дизельном Opel Astra 1.3 CDTI

Топливный фильтр очищает солярку, поэтому играет важную роль в надёжной работе двигателя. Поменять его на Астре с дизельным двигателем 1,3 несложно, но многие боятся это сделать. Виной тому- какая-то пластмасска снизу, которую все боятся сломать. Что же, разберёмся, что к чему и как быть с заменой (в крайнем случае на сервисе можно поменять). Процесс снятия

OPEL OMEGA B- замена топливного фильтра на дизельном двигателе 2.5 DTI

Двигатель 2.5 DTI- один из самых популярных на автомобиле Opel Omega B. Этот двигатель был разработан компанией BMW, но немного доработан специалистами из Опеля, поэтому там много невзаимозаменяемых деталей, к примеру, тот же топливный насос с одного автомобиля не подойдёт для другого, хоть и все крепления похожи, двигатель не сможет годно работать на неродном оборудовании.

Замена масла в двигателе Opel Corsa D 1.3 CDTI

Вот и подошло время менять масло на Опеле Корса D. Рекомендую менять масло каждые 10000 километров, даже если производитель рекомендует менять масло реже, так называемое LongLife. В наших условиях эксплуатации масло долго не живёт, а при городской езде по пробкам пробег можно смело умножать на два, потому что половину времени машина стоит в пробках. На

Opel Vectra C- замена лампочки в плафоне

Вроде бы особо и не нужная деталь- подсветка салона автомобиля, но когда в ней перегорает лампочка, всё же неудобно, особенно когда надо найти что-то в салоне в тёмное время суток, а зимой темно уже часа в четыре вечера. Рассмотрим, как заменить лампочку в салоне автомобиля Опель Вектра C. Из инструментов нам понадобится- ловкость рук и

Opel Zafira B 1.9 CDTI- замена топливного фильтра

На дизельных автомобилях топливный фильтр очищает соляру от абразива, а также собирает внутри себя всю воду, которая содержится в соляре. Когда этой воды становится много в отстойнике- её надо оттуда слить, об этом просигнализирует лампочка на панели приборов. Для этого в корпусе фильтра есть датчик, к которому подсоединён провод, расположен в самом низу корпуса фильтра.

Opel Astra H- замена воздушного фильтра

Воздушный фильтр нужен, чтобы частички абразива не попадали в двигатель и тем самым не вызывали износ деталей. Но когда фильтр забит этими самыми абразивами, двигателю не хватает кислорода, и он начинает неустойчиво работать, потребяя при этом больше топлива. Поэтому, надо вовремя менять фильтр, для него существует свой сервисный интервал. Рассмотрим на конкретном примере, как заменить

Опель Астра H- снятие и замена салонного фильтра

Опель Астра H довольно надёжная машина и ремонтируется достаточно просто. Но с воздушным фильтром немного перестарались,- он находится в такой дыре из которой его сложно высунуть, а если даже и получилось высунуть, то не спешите радоваться, ибо засунуть его обратно- ещё более сложная задача. Но мы не ищем лёгких путей, поэтому будем извлекать этот расходник,

Замена лампочки в задней фаре Opel Astra G

В задних фонарях иногда могут не работать лампочки. Причиной этого может быть перебитый провод, перегоревший предохранитель, окислившийся контакт или банально перегоревшая лампочка. Рассмотрим, как заменить лампочку в заднем фонаре на автомобиле Опель Астра G,- автомобиле довольно старом, поэтому перегоревшая лампочка не должна стать для вас сюрпризом, но в то же время работающий сигнал повышает безопасность

Замена задних тормозных колодок и дисков Opel Vectra C

На автомобиле Опель Вектра C сзади установлены дисковые тормоза, они намного эффективнее барабанных, и их наличие говорит о высоком классе автомобиля. За стояночный тормоз отвечают те же колодки и суппорт, что и за задние тормоза. Что же, давайте разбираться, как меняются задние тормозные диски и колодки- какие есть подводные камни при их замене. Используемые запчасти:

Типичные неисправности

К сожалению Опель Фронтера А/Б оказался не особо надежным автомобилем. Поэтому при поиске внедорожника необходим тщательный осмотр и доскональная проверка. Тревожные симптомы послужат хорошим поводом поторговаться.

Прежде всего, необходимо обратить внимание на состояние кузова, который довольно часто ржавеет. Слабые места: пороги, колесные арки, задняя дверь, капот и рама (точки крепления подвески и трансмиссии)

Даже, если Вы найдете в меру ухоженный экземпляр, то превентивная защита от коррозии все равно необходима, особенно в случае с представителями первого поколения.

Регулярно наблюдаются утечки из системы охлаждения (текут патрубки, радиатор, помпа) и трансмиссии. Еще один недостаток – появление люфта в рулевой рейке. Нередко отказывает насос гидроусилителя.

Полноприводная трансмиссия помогает легко выйти из затруднительных положений, но заставляет считаться со сравнительно быстрым износом сайлент-блоков и крестовин карданных валов. Не отличаются надежностью: редуктор, муфта подключения переднего моста и дифференциал. Неисправности компонентов системы полного привода потребуют больших расходов на устранение. К сожалению, на рынке достаточно много машин с изношенной трансмиссией.

Проблема многих подержанных экземпляров – гул трансмиссии.

Владельцы Opel Frontera часто жалуются на капризное бортовое оборудование. Недугами донимают иммобилайзер, ABS, генератор, задний стеклоочиститель, подсветка приборов и даже указатель скорости. Множество мелких неисправностей может легко вывести из равновесия любого владельца этого внедорожника.
