Снятие и установка дверных стекол Opel Astra

Снятие и установка дверных стекол

Передние двери

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите панель обивки двери и пластмассовую изолирующую мембрану (см. Снятие и установка панелей внутренней отделки салона).
Полностью поднимите стекло. На моделях, оборудованных боковыми подушками безопасности отсоедините отрицательный провод от батареи и обождите минимум 1 минуту, в течение которой должен разрядиться конденсатор автономного источника питания. Отсоедините электропроводку, выверните крепеж и снимите датчик подушки безопасности в сборе с опорным кронштейном.

Правый датчик отличается от левого — не перепутайте их при установке.

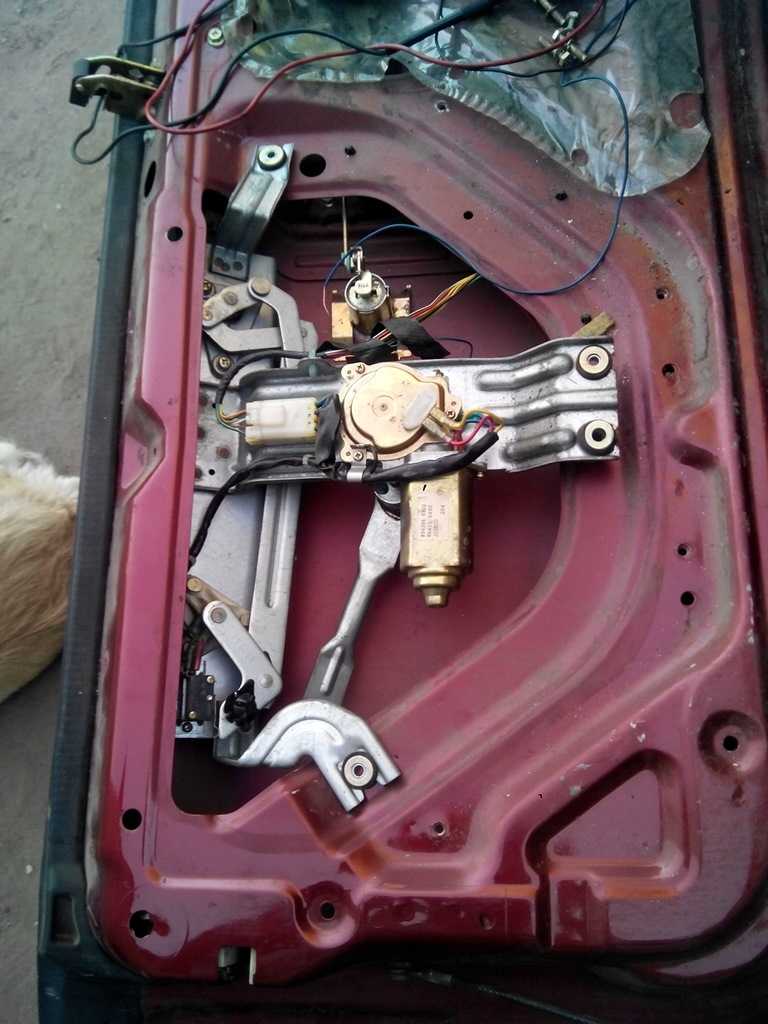

Высверлите заклепки крепления заднего направляющего желоба стеклоподъемника к внутренней панели двери и извлеките желоб из дверной рамы через отверстие.

На м оделях с электроприводными стеклоподъемниками временно подключите выключатель регулятора и подсоедините отрицательный провод к батарее. На моделях с ручными стеклоподъемниками временно посадите на свою ось приводную ручку стеклоподъемника. Установите стекло так, чтобы болты крепления его к регулятору были видны через отверстия в двери. Выверните болты.

Наклоните стекло вперед, настолько, чтобы высвободить ролик стеклоподъемника от заднего направляющего желоба, затем поднимите стекло вверх и извлеките его из двери, вынув наружу, — возможно, ввиду ограниченности проема, придется переместить стекло стеклоподъемником.
A. Схема крепления стекла передней двери
1 — Винты крепления стекла к регулятору
2 — Направляющий желоб стекла

B. Извлечение стекла передней двери

A.
B.

Установка производится в обратном порядке. Установите новые заклепки крепления направляющего желоба. Болты крепления стекла к регулятору на первом этапе следует затянуть от руки, перед окончательным затягиванием болтов стекло следует полностью поднять, затем опустить в соответствующее положение.

Задние двери (включая фиксированную форточку)

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите панель обивки двери и пластмассовую изолирующую мембрану (см. Снятие и установка панелей внутренней отделки салона).
На моделях с электроприводными стеклоподъемниками временно подключите выключатель регулятора и подсоедините отрицательный провод к батарее. На моделях с ручными стеклоподъемниками временно посадите на свою ось приводную ручку стеклоподъемника. Полностью опустите стекло.
Аккуратно вытяните резиновое уплотнение из заднего направляющего желоба стекла, затем выверните винт крепления верхнего направляющего желоба. При помощи ключа типа TORX, через отверстия во внутренней панели двери, выверните винты крепления нижнего направляющего желоба.

Аккуратно отделите желобы от неподвижного стекла и снимите их вверх с двери. Уплотнение неподвижного стекла должно остаться в желобе.
1 — Вкладыш направляющего желоба
2 — Направляющий желоб
3 — Уплотнитель
4 — Фиксированное стекло

Поднимите фиксированное стекло вверх и снимите его с двери.

Немного наклоните опускающееся стекло, высвобождая его из желоба стеклоподъемника и, потянув вверх, извлеките из дверной рамы.
Порядок высвобождения стекла задней двери из направляющего желоба регулятора стеклоподъемника

Ввиду ограниченности проема, возможно, придется частично снять уплотнение и переместить стекло стеклоподъемником.

Установка производится в обратном порядке.

Видео про «Снятие и установка дверных стекол» для Opel Astra

Замена бокового стекла на Opel Astra J GTC

Замена стекла задней двери Opel Zafira B

Замена бокового зеркала OPEL Astra H

Регулировка зеркал-работает только левое

Да. У меня подогрев отказал как-то на водительском зеркале, я его стал снимать, снял фишку и половина пинов зеркала остались в фишке, все зеленое и в окислах от силуминового корпуса зеркала. Менял разъем на косе и в зеркале.

А может и сам блок эсп барахлит. Подкинь заведомо исправный блок, если все тоже самое, значит проводка- 100%

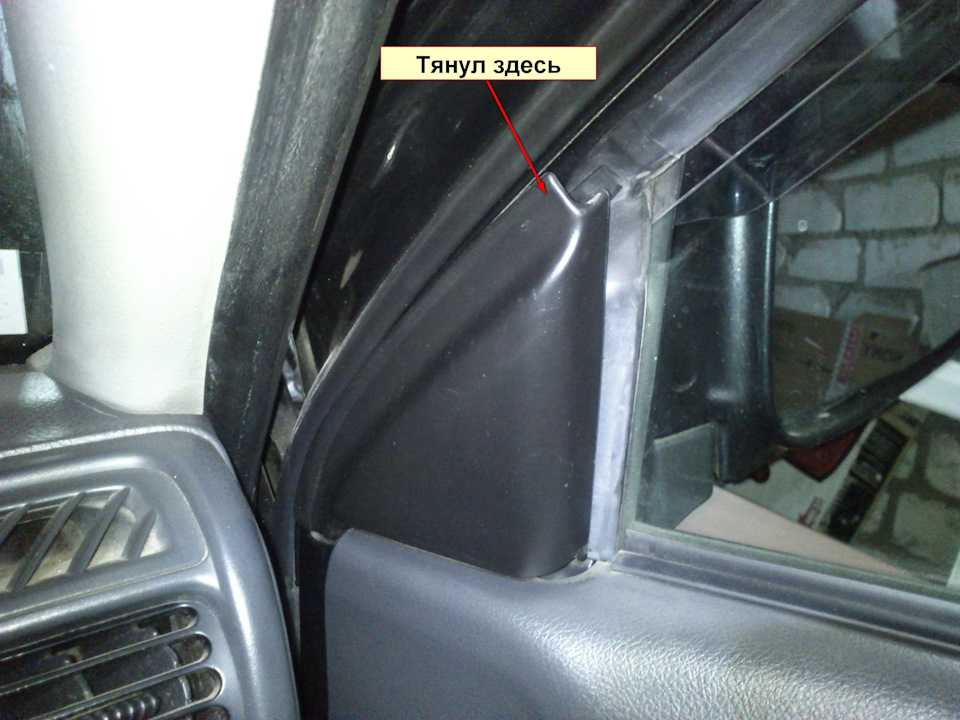

Просто снимаешь треугольник с пищалкой, и разъем перед тобой.

Да, да, именно в таком виде там, все в белесом налете — окись от воды, много. Дабы исключить дальнейшее попадание воды, на кузов наклеил односторонне липкий балконный уплотнитель по уровню внешней пластиковой накладки на кузов по всему периметру прилегания. Снимается легко: угловая пластиковая накладка на двери изнутри где маленький динамик (на трех пистонах, которым часто сразу звиздец), потом так же три болта под торкс и «ухо» зеркала в руках для дальнейших манипуляций.

Источник

стеклоподъемники и электрозеркала не работают

Общие рекомендации: Если машина с задним REC модулем предохранителей, то для начала просто отключить аккумулятор минут на 20. Если не поможет, тогда попробовать(как вариант найти одноклубника местного) поменять REC(задний блок предохранителей). если и это не поможет, тогда смотреть проводку. Но проблема скорее всего в RECe. Питание на блок управления стелоподъемниками и зеркалами идет из REC модуля по линии, которая является энергосберегающей — т.е. через некоторое время после выключения зажигания эта линия обесточивается. Управляется это все контроллером внутри RECа. Отдельного вынесенного предохранителя на эту цепь нету. Он скорее всего есть — восстанавливаемый внутри на плате, но какой и где — надо прозванивать уже на самой плате.

Источник

Регулировка положения зеркал заднего вида, дверных стекол и верхнего люка

ОБЩИЕ СВЕДЕНИЯ

ПРИВОД РЕГУЛИРОВКИ ПОЛОЖЕНИЯ ЗЕРКАЛ ЗАДНЕГО ВИДА

Переключатель электропривода корректировки
положения дверных зеркал вмонтирован в ручку водительской двери автомобиля.
При отжимании ротационного переключателя влево при его помощи можно корректировать
положение зеркала левой двери, и наоборот.

Предусмотрен также электроподогрев наружных
зеркал, активация которого производится отжимания кнопки, расположенной
под ротационным переключателем управления положением зеркал.

ПРИВОД СТЕКЛОПОДЪЕМНИКОВ ДВЕРНЫХ ОКОН

Управление регулятором производится при помощи
расположенной на внутренней стороне двери ручкой.

Порядок открывания и закрывания задних боковых
стекол 3-дверных моделей с кузовом типа Эйртоп описан выше в Разделе, посвященном
оборудованию кузова.

При этом на 3-дверных моделях предусмотрено
два переключателя,

на 5-дверных, соответственно, четыре.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для опускания стекла следует
нажать на переднюю накладку соответствующего переключателя остановка
стекла производится коротким нажатием на заднюю накладку переключателя.

2. Для поднимания стекла нажмите
на заднюю накладку соответствующего переключателя. Остановка стекла
произойдет при отпускании накладки.

Обратите внимание, что на 5-дверных моделях
сборка левого переключателя оборудована также кнопкой блокировки стекол
задних дверей против несанкционированного открывания их детьми.

4. Кнопка расположена между кулисными
переключателями управления регуляторами стеклоподъемников левых дверей
и ее выжимание приводит к отключению подачи питания на соответствующие
приводные электромоторы

Повторное нажатие на кнопку восстанавливает подачу электропитания.

ПРИВОД ВЕРХНЕГО ЛЮКА 3-дверные модели

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Для перевода крышки верхнего люка в наклонное положение сдвиньте вправо блокировочный рычаг зеленого цвета в ручке заднего фиксатора.
2. Повернув, извлеките ручку из своего гнезда и толкните ее вверх. При отпускании зеленого рычага произойдет блокировка ручки в заданном положении.
3. Для закрывания крышки вновь сдвиньте рычаг и поверните ручку фиксатора вниз и назад в свое посадочное гнездо.

Предупреждение

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Для снятия крышки поднимите ее в наклонное положение и снимите фиксатор со шкворня петли, сдвинув для этого красную блокировочную кнопку вверх и подняв крышку.
2. Снимите панель с крыши автомобиля, повернув ее для этого назад.

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Для установки крышки заправьте ее петли в приемные пазы, расположенные по переднему краю проема люка.
2. Защелкните фиксатор на шкворне его петли, заблокировав его в этом положении путем опускания до упора красной кнопки.

5-дверные моделиРучной привод

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Извлеките из своего гнезда рукоятку управления.
	2. Для открывания люка нажмите на кнопку блокиратора и начинайте вращать рукоятку против часовой стрелки до тех пор, пока крышка люка не застопорится в промежуточном положении.
3. Чтобы открыть крышку еще сильнее вновь нажмите на кнопку блокиратора и продолжайте вращать рукоятку против часовой стрелки.
4. Для опускания крышки из полностью открытого положения вращайте рукоятку привода по часовой стрелке до тех пор, пока крышка не застопорится в промежуточной точке своего хода.
5. Чтобы закрыть люк окончательно, нажмите на кнопку блокиратора и продолжайте вращать рукоятку по часовой стрелке до автоматического выщелкивания кнопки.

ЗамечаниеЭлектропривод

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Для открывания крышки прижмите переднюю накладку кулисного переключателя на потолочной консоли автомобиля.
2. Когда крышка примет желаемое положение, отпустите кнопку.
3. Закрывание крышки люка производится путем прижимания задней накладки переключателя.
4. Чтобы поднять крышку люка, прижмите заднюю накладку кулисного переключателя.
5. Отпустите переключатель, когда крышка люка займет требуемое положение.

Предупреждение

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Сдвиньте крышку привода в потолочной консоли
автомобиля назад, отожмите подпружиненную центральную секцию приводного
вала отверткой и начинайте вращать вал.

17.26 Принцип действия и проверка исправности электропривода зеркал заднего виде

Принцип действия и проверка исправности электропривода зеркал заднего виде

Электропривод изменения положения стекла зеркала заднего вида использует в своей работе два мотора; один для регулировки в вертикальной плоскости и один — в горизонтальной.

Выключатель управления оборудован селекторным устройством, обеспечивающим подачу питания на левое или правое боковые зеркала заднего вида. Повернув ключ зажигания в Стояночное (АСС) положение, опустите стекла окон попереключайте выключатель управления положением зеркал, проведя его через все положения. (влево-вправо и вверх-вниз) для обоих зеркал.

ПОРЯДОК ВЫПОЛНЕНИЯ

стеклоподьемники и эл.зеркала не работают

Написал бы про авто, год, стеклоподъемников четыре? Может в гофре (стойка — дверь)провода переломились?

а на кнопке защиты от детей светится чё-нить?

Как же тогда правый работает? Или он работает от кнопки на правой двери, а не с водительской?

В моей Астре под этой переключалкой подсветки нет в принципе. Так что не показатель.

ASTRAALEX Система стеклоподъемников в Астре имеет две независимые цепи питания. Одна силовая, постоянно питает контроллеры моторчиков стекол. Вторая — питание блока кнопок, его подсветки и приводов зеркал. С блока кнопок на каждое стекло идет два провода: сигналы открыть и закрыть. Исходя из

у тебя залит чем-то блок кнопок и его закоротило нафиг. Или к нему не доходит питание.

Подсветка кнопок в задних дверях гасится «детским» выключателем на водительской двери.

тогда и водительский не будет работать.

не,не так. опорный сигнал на управления стеклоподъёмниками заходит через блок водителя. а на правый передний СП приходит ещё и отдельно. защита от детей блокирует только задние СП.. отсюда вопрос-передний правый СП работает только со своей кнопки,или с двери водителя тоже?

надо смотреть (+) на чёрном проводе блока водителя(26 нога). если есть-блоку трындец.

Источник

Не работает электро складывание зеркал и регулировка.

часть в багажнике часть под капотом.

я про предохранители))))

Не, я имел ввиду сами зеркала со складыванием) А то уже встречал машину, на которую на заводе их просто забыли установить)

есть, вроде на всех. Рычажок вниз — они сложатся. Предохранители находятся также за маленьким ящичком, где включается свет. Необходимо его снять, чтобы получить доступ к предохранителям. З.Ы. только вчера туда лазил, сгорел предохранитель на прикуриватель.
