Схемы расположения реле и предохранителей на автомобилях opel vectra поколений b и c

Как заменить самостоятельно?

Для замены элементов в монтажном блоке салона не потребуется специальных инструментов. Нужна только шлицевая отвертка и набор новых предохранителей.

Замена предохранителей

Руководство к замене, вышедших из строя предохранителей, например, отвечающих за работу печки или прикуривателя следующее:

1. Выключить систему зажигания автомобиля.
2. Открыть небольшой откидной ящик на панели приборов, находящийся в районе колена левой ноги водителя.
3. Нажать на расположенные по бокам пластиковые зажимы и вынуть корпус ящика из рамки.
4. Открутить четыре шлицевых винта крепления рамки.
5. Вынуть монтажный блок со своего места, потянув за нижнюю часть.
6. Заменить неисправный предохранитель. Для этого поврежденный плавкий элемент необходимо изъять из гнезда. В комплекте монтажного блока есть небольшие пластиковые щипцы. Ими надо зажать корпус предохранителя, вытянуть его с посадочного места и вставить новую деталь.
7. Визуально проверить состояние остальных плавких вставок.
8. Произвести обратную сборку.

Важно учесть, что новый предохранитель должен иметь аналогичный номинал, как и вышедший из строя. В случае отсутствия такой детали можно использовать элемент немного большего значения

Только предварительно нужно проверить рабочее состояние цепи, для это следует установить предохранитель из любого другого гнезда с необходимым номиналом. Если предохранитель остался цел, то вместо него следует поставить деталь с большим номиналом. Но при первой возможности ее следует обязательно заменить на деталь со штатным номиналом. Так как длительная эксплуатация несоответствующего предохранителя может привести к повреждению электрических систем автомобиля и возгоранию. Если после замены предохранителя он сразу выходит из строя, то необходимо выяснить причину возникновения перегрузок в электрической цепи.

Процесс смены предохранителей на более современных Опель Астра H 2008 года или Opel GTC 2012 года идентичен вышеизложенному.

Замена деталей в подкапотном блоке еще более простая. Для этого необходимо отстегнуть пластиковые крышки блоков и поменять поврежденные предохранители или реле.

Снятие крышки блока реле Снятие крышки блока предохранителей

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:электросхема Opel Vectra A, предохранители Opel Vectra A, электросхема двигателя Opel Vectra A, цветная электросхема Opel Vectra A

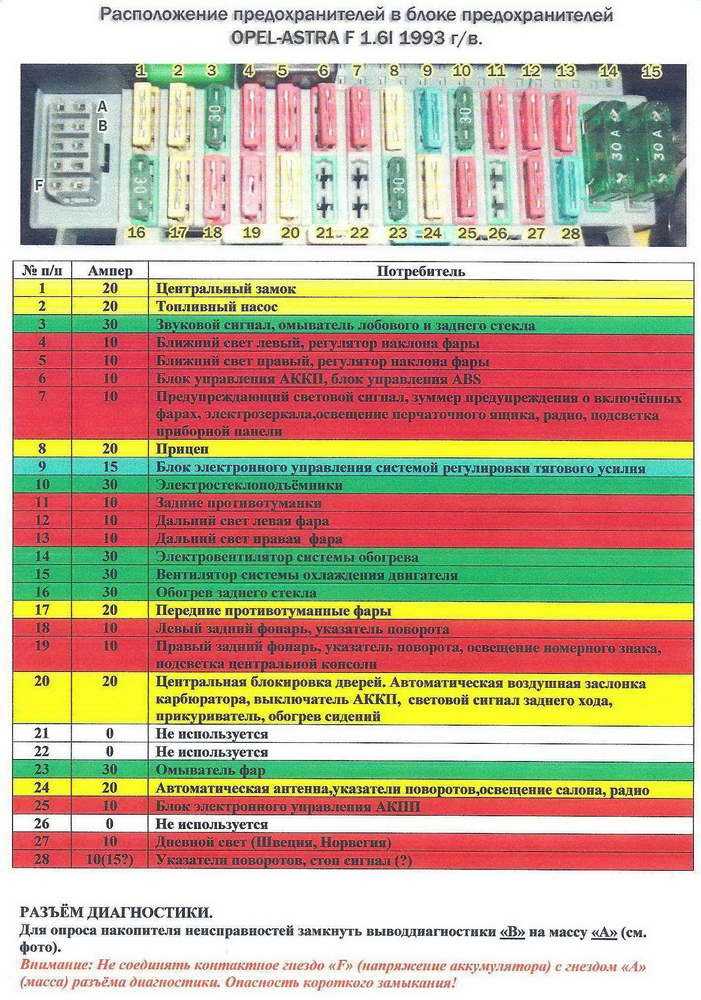

Предохранители

Внимание — Предохранители собраны в одном блоке. Блок предохранителей/реле расположен под капотом двигательного отсека

Предохранители закрыты крышкой. — На блоке предохранителей имеются четыре запасных предохранителя разной мощности. Неплохо иметь в автомобиле набор запасных предохранителей. Их можно приобрести у дилера фирмы Audi.

Снятие плавкого предохранителя (модели 2,0 л)

Плавкие предохранители предназначены для того, чтобы разорвать цепь, когда ток в цепи превышает допустимое значение.

Плавкие предохранители размещены в блоке предохранителей и реле, расположенном под крышкой с нижней правой стороны панели приборов. Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на внутренней стороне крышки блока предохранителей и реле.

Перед снятием предохранителя выключите зажигание. Для того чтобы снять предохранитель, просто извлеките его. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Всегда заменяйте предохранитель другим той же мощности. На каждом предохранителе указана величина защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.

Реле

Расположение блока реле в моторном отсеке (модели SRi 2,0 л)

Реле — это электронно-управляемый переключатель, который обычно используется следующим образом:

а) реле может переключать большие токи дистанционно от цепи, в которой течет этот ток, позволяя использовать более тонкие провода и контакты переключателей;

б) реле может иметь более одного управляющего входа в отличие от механического переключателя;

в) реле может выполнять функцию таймера, например задавать интервал работы стеклоочистителей.

Если система, управляемая реле, выходит из строя и причиной неисправности, возможно, является реле, прислушайтесь к работе реле при включенной системе. Если реле исправно работает, то вы должны услышать щелчок при его включении. Если реле исправно, то причина неисправности заключена в элементах или соединяющих проводах. Если реле не работает, это значит, что оно не получает основного электропитания или управляющего импульса или неисправно.

Для замены реле выключите зажигание и, просто потянув его, извлеките из гнезда и вставьте на его место новое.

Большая часть реле расположена с обратной стороны главного блока предохранителей. Для доступа к реле открутите винты и извлеките блок предохранителей, перемещая его вперед. Реле заднего стеклоочистителя расположено в задней двери за панелью обивки.

В некоторых моделях дополнительные реле расположены в блоке реле, установленном с левой стороны моторного отсека.

ЭБУ Опель Вектра – причины выхода из строя

Причины, выхода из строя ЭБУ Опель Вектра наиболее часто возникают по вине автовладельца. Так, например, попытка перезаписать программное обеспечение при проведении чип-тюнига может закончится неудачей, если автолюбитель выбрал не правильное ПО. Также причинами, вызывающими поломку ЭБУ являются:

1. Неудачное расположение модуля управления. Например, в автомобилях ВАЗ 2113 – 2115 ЭБУ установлен рядом с радиатором печки. Помимо теплового воздействия, блок может залить охлаждающей жидкостью, после чего машина останется без мозгов;
2. Ухудшения контакта между клеммами и генератором или аккумулятором. Это вызывает скачки бортового напряжения автомобиля. ЭБУ защищен от перепадов напряжения, но продолжительное воздействие способно вывести блок из строя;
3. Возникновение ЭДС в первичной обмотке катушки ведет к пробою транзисторов электронного блока управления. Электродвижущая сила обычно возникает при плохом контакте свечей зажигания или повышенном внутреннем сопротивлении высоковольтных проводов.

Тест цепи на короткие замыкания:

• Всё электрооборудование отключают от питания АКБ.
• Проверяемую цепь тестируют вольтметром на участке от гнезда предохранителя, для этого его вынимают из разъёма и подключат вместо него тестер.
• Далее включают цепь: если индикатор контрольной лампочки загорелся, то на этом участке цепи имеется короткое замыкание. Причиной может быть нарушенная изоляция на проводке, либо загрязнения контактов.

В случае отсутствия напряжения (с цепью всё в порядке), но предохранитель часто перегорает, то это значит нарушение в работе элемента электрооборудования.

Тест напряжения «на массу»:

• Отключают аккумуляторную батарею.
• Один конец тестера крепят к любому заземлённому (подключенному на «массу») элементу.
• Второй конец провода тестера подключают к части кузова автомобиля, либо к проверяемому участку цепи: если значение сопротивления силы тока равно нулю, то контакт на «массу» в порядке.

При обнаруженном плохом заземлении осматривают контакты, клеммы АКБ на предмет коррозии, окислов и загрязнений. При этом стоит помнить, что цепь не должна иметь обрывов, коротких замыканий и ослабленных соединений в местах контактов.
