Расположение и электросхема
Блоки предохранителей (далее — БП) в моделях Опель Вектра А и Б имеют разные схемы и расшифровки, однако они расположены в одном и том же месте. Как сказано выше, предназначение элементов БП заключается в разрыве цепи, когда напряжение превышает допустимое значение. Поэтому все плавкие предохранители устанавливаются в одном блоке, чтобы при поломке какого-либо устройства водитель мог проверить работоспособность звена БП.
БП для модели А в разобранном виде
В вышеуказанных моделях автомобилей устройства находятся в БП, который установлен с правой стороны торпеды, под рулевым колесом. Если вы до сих пор не знаете, какие детали и за что отвечают, то можете ознакомиться с приведенным материалом либо посмотреть на внутреннюю сторону крышки БП — там представлена схема и назначение.
Опель Вектра А
Как мы уже сказали, место расположения БП в обеих моделях транспортных средств одинаковое, однако, схемы незначительно различаются между собой. К примеру, в БП, расположенном в салоне Опель Вектра А, три ряда плавких звеньев, а в модели Б — два ряда.
Место установки БП под приборной панелью
Обратите внимание: на фото некоторых компонентов блока может не хватать, но на схеме указано предназначение каждого элемента
Далее, мы предлагаем вам расшифровку назначения каждого звена
Обратите внимание: характеристики плавких деталей БП могут изменяться с каждым годом, в зависимости от модификаций авто
Расшифровка электросхемы приборов БП, установленном в салоне транспортного средства.
Опель Вектра Б
Главный БП транспортного средства модели Б находится там же, где и в модели А: с водительской стороны под торпедой, слева от рулевого колеса. Чтобы добраться до него, вам потребуется снять пластиковую накладку. На каждой отдельно взятом звене можно увидеть цифру — она обозначает величину пропускаемого тока. Далее предлагаем вам ознакомиться со схемой.
Электросхема расположения плавких компонентов БП, расположенного в салоне транспортного средства Вектра Б
Ниже представлена расшифровка каждого устройства.
Расшифровка компонентов БПможете узнать изучив данную инструкцию «скачать«, а если Вам есть чем дополнить материал, то пишите в комментарии.
Процесс снятия и замены
Если один из электрических приборов вашего автомобиля перестал работать, то, возможно, суть проблемы кроется в выходе из строя звена. Разумеется, причиной неисправности может послужить непосредственно сам прибор, к примеру, мотор стеклоочистителей или неисправность фар. Но есть смысл проверить работоспособность элемента БП.
Чтобы сделать это, оцените деталь визуально. Если плавкая нить устройства оборвана или перегорела, то сомнений быть не должно: вышел из строя именно он. Однако перед тем, как произвести его замену, следует убедиться в том, что деталь вновь не выйдет из строя сразу же после его смены.
БП для модели Б в месте установки
Для этого желательно проверить работоспособность прибора, звено которого сгорело. Возможно, причина кроется именно в нем. Также желательно прозвонить электрическую цепь, ведь есть вероятность, что в ней могут быть обрывы или короткие замыкания
В первую очередь следует уделить внимание участкам, которые были перепаяны. Иногда именно замыкания могут стать причиной регулярного сгорания элементов БП
Если вы уверены, что причина кроется именно в устройстве БП, то его нужно заменить. Это делается очень легко.
- Для начала необходимо выключить зажигание.
- При помощи отвертки или пальцами откройте защитную декоративную накладку вашего БП. Как вы уже знаете, она находится с левой стороны торпеды в районе водительского сидения.
- Найдите сгоревший элемент. Для этого воспользуйтесь схемой, отмеченной на обратной стороне защитной накладки.
- При помощи специальных щипчиков, которые должны находиться в корпусе БП, извлеките поврежденное звено цепи.
- Возьмите новую деталь и установите ее на место старой. Включите зажигание и проверьте работоспособность устройства, которое ранее вышло из строя. Если проблема заключалась в детали БП, то после ее замены все будет работать нормально. Установите на место защитную крышку БП.
Opel Vectra: Освещение
Opel Vectra / Инструкция по эксплуатации автомобиля Opel Vectra / Инструкция по эксплуатации автомобиля Opel Vectra / Освещение
Настройка дальности освещения (корректор света фар) При включенном ближнем свете
необходимо отрегулировать дальность освещения в зависимости от загрузки автомобиля:
0 = занято сидение водителя, 1 = все сидения заняты, 2 = все сидения заняты плюс
загрузка багажника, 3 = занято сидение водителя плюс загрузка багажника.
Правильная настройка снижает ослепление других участников движения.
Огни заднего хода Включаются при включении передачи заднего хода и зажигания.
Противотуманные фары Переключатель расположен рядом с выключателем освещения.
Зеленая контрольная лампа включения.
Задние противотуманные огни Переключатель расположен рядом с выключателем освещения.
Желтая контрольная лампа включения.

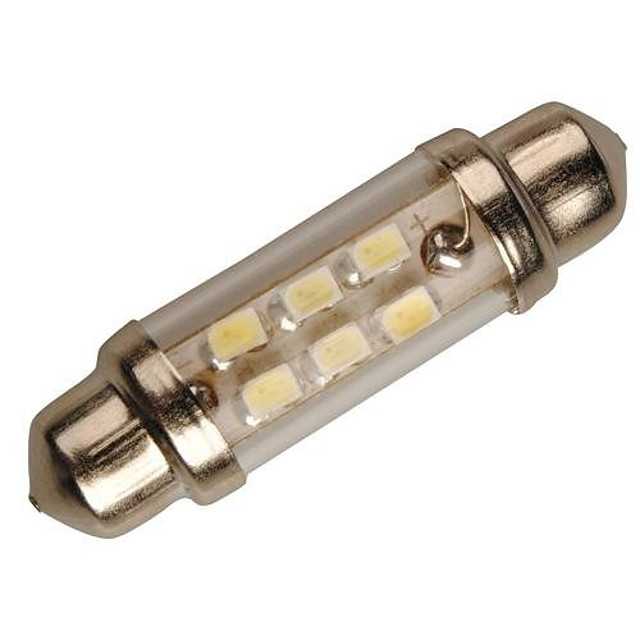

Внутреннее освещение Включается при открывании любой из дверей. После закрытия
выключается с задержкой, также и при включении зажигания.
Постоянный режим: включите выключатель освещения.
Освещение панели приборов Включается вместе с наружным освещением. Яркость настраивается
регулятором.
Освещение информационного дисплея Загорается при включении зажигания. Яркость
настраивается регулятором.
Лампы для чтения в передней части салона Переключатель назад = включено Переключатель
вперед = выключено Лампы для чтения в задней части салона Переключатель назад =
включено Переключатель посредине = выключено Переключатель вперед = свет включается
при открывании одной из задних дверей Освещение вещевого ящика Загорается при включенном
зажигании и открывании крышки вещевого ящика.
Освещение прикуривателя и пепельницы.
Загорается при включенном зажигании.
Освещение багажника Горит при открытой крышке багажника.
Освещение моторного отсека Горит при включении наружного освещения и открытия
капота.
Безопасность
Ремни безопасности Перед каждой поездкой пристегните ремень безопасности — также
при движении в городе и на задних сидениях. Он может спасти Вам жизнь.
Беременные женщины также обязаны всегда прис …
Окна, люк
Окна дверей Управляются с помощью поворотного рычага.
Электронное управление окнами Две или четыре клавиши переключателя на средней
консоли; для задних окон дополнительные клавиши на задних дверях …
Другое на сайте:
Колеса и шины
Величина давления воздуха в задних шинах автомобилей с кузовом универсал составляет
2,5 бар, а при полной загрузке автомобиля – 3,2 бар.
Величина рекомендованного давления в шинах указана на таблич …
Воздушный фильтр и воздушные впускные каналы
Снятие ВОЗДУШНЫЙ ФИЛЬТР
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ослабьте хомуты и снимите впускной канал с корпуса воздушного фильтра.2. На
двигателях 1.9 литра отсоедините трос акселератора от крышки воздушного ф …
Автомобили с МКПП
1. Затяните стояночный тормоз.
2. При неподвижном автомобиле нажмите кнопку „Старт/Стоп“.
3. Включите первую передачу или передачу заднего хода. …
Диагностика неисправной электрической цепи
При работе с электрической цепью автомобиля необходимо выключить зажигание и аккумуляторную батарею, сняв клемму «минус». Основные причины отказов электрооборудования:
- Нарушения контактов (окисление) в местах разъёмов
- Обрыв цепи на участках проводки
- Короткие замыкания
- Нестабильное заземление (плохой контакт на «массу»)
- Выход из строя реле или сгоревший предохранитель
Для диагностики цепи используют вольтметр, либо тестер на 12В (можно простой пробник с индикатором), автономный источник энергии и набор проводов с зажимными креплениями типа «крокодил». Вначале проверяют сохранность предохранителей и работоспособность реле – плавкие вставки осматривают визуально, реле при подаче напряжения должно издавать характерный щелчок. Если все предохранители в порядке, то причина неисправности в проводке.
