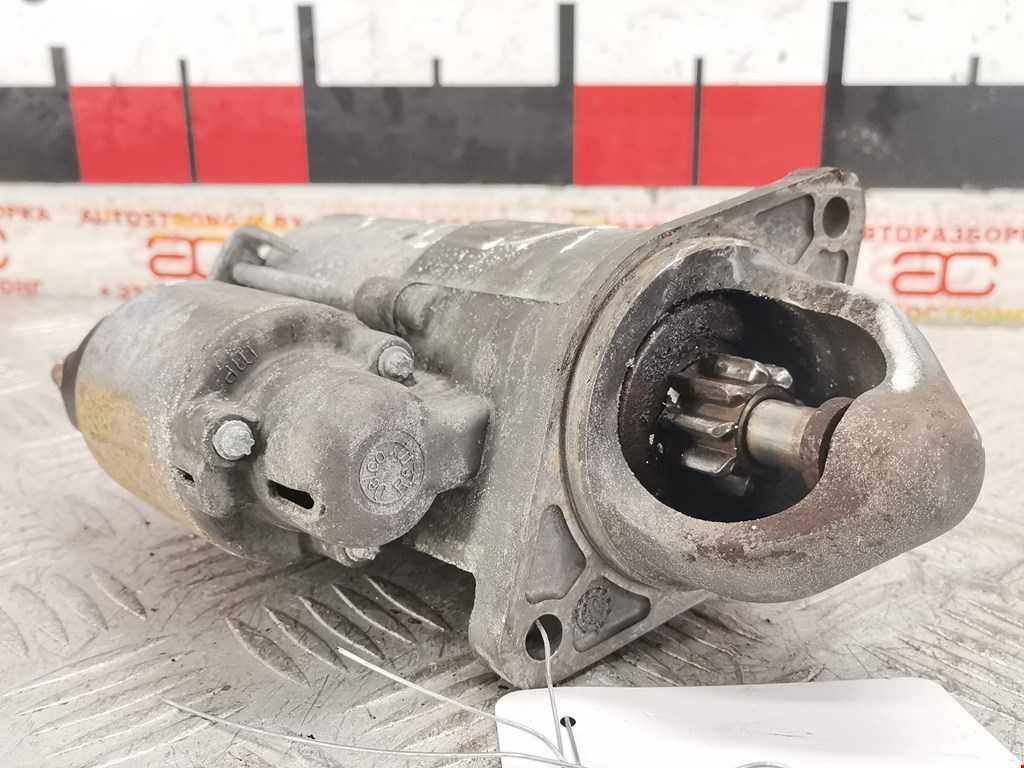

Замена и установка стартера на Опель Вектра Б

Подготовительный этап: инструменты, дополнительное освещение, ветошь, смазка, набор головок.

Машину устанавливаем на ровную платформу, блокируем задний ряд колес башмаками с целью недопущения произвольного отката;
Открываем капот, снимаем клеммы от АКБ, чтобы не допустить замыкания;
Отвинчиваем крепежную гайку, снимаем силовые клеммы с платы;
Выкручиваем гайки крепления, снимаем пусковое устройство с посадочного места (шлицов).Последующие действия во многом зависят от принятого решения: установка нового стартера или перебор штатного.

С экономической стороны, дешевле и рациональнее перебор, но при условии, что отсутствуют трещины, повреждения корпуса.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Как Проверить Реле Бензонасоса Опель Вектра А

Как самому проверить

реле бензонасосаРеле бензонасоса представляет собой устройство, которое обеспечивает подачу и прекращение электропитания набензонасос по команде ЭБУ. Устройство полностью отвечает за управление топливным насосом, а также выполняет отдельные дополнительные функции, что зависит от конкретной марки и оснащения автомобиля. Например, на машинах с автоматической трансмиссией при необходимости активировать режим кик-даун (интенсивное ускорение) задействуется указанное реле.Читайте в этой статье

Где стоит реле бензонасоса

Чтобы ответить на вопрос, где находится реле бензонасоса, нужно точно знать марку и модель автомобиля. Местом установки на разных авто является область возле блока управления впрыском, решение может устанавливаться под приборной панелью возле блока предохранителей и т.д.Назначение, особенности конструкции, место установки регулятора давления топлива инжекторного двигателя. Признаки неисправностей РДТ, проверка устройства.

водитель вставляет ключ в замок и включает зажигание;
после включения зажигания реле включает бензонасос на 2-3 секунды, что необходимо для создания давления в топливной рампе.
затем можно услышать характерный звук, так как щелкает реле бензонасоса, которое отключило топливный насос;
последующая работа бензонасоса будет возможна при 2 условиях: вращение двигателя стартером во время запуска и дальнейшая самостоятельная работа уже запущенного мотора.
после выключения зажигания и остановки двигателя реле отключает бензонасос сразу или через 1 секунду.

Что делать если сгорело реле бензонасоса

— СМОТРИ )))

Opel Vectra B реле топливного насоса

Проверка реле

бензанасосаOpel Omega A 3.0L 1989года c30ne.Также на некоторых машинах устройство служит своеобразным ограничителем оборотов двигателя. Если обороты ДВС приблизились к максимальным и начинают превышать допустимый порог, происходит отключение бензонасоса через реле. Подача бензина прекращается, обороты снижаются, после чего элемент снова подает питание на насос.Если возникают неисправности реле, тогда питание на бензонасос может не подаваться. Вторым вариантом является то, что насос жужжит или гудит постоянно, то есть не отключается через несколько секунд после создания необходимого давления в топливной магистрали. В первом случае двигатель зачастую завести не удается, так как насос не качает и в топливной рампе нет бензина. Во втором случае происходит залипаниереле бензонасоса (не срабатывает реле бензонасоса) и расходуется заряд АКБ на постоянное вращение моторчика топливного насоса . Добавим, что на некоторых авто запуск мотора возможен даже при условии определенных сбоев работе элемента, так как схема подключения реле насоса позволяет устройству работать во время прокручивания стартером.

Проверка реле бензонасоса своими руками

В начале проверки необходимо добраться до следующих элементов: предохранитель насоса и его реле. Определившись с тем, какое реле отвечает за бензонасос, следует осмотреть и предохранитель. Дополнительно проверять предохранитель нужно по причине того, что греется реле бензонасоса и затем несвоевременно или вообще не срабатывает по причине неисправности указанного предохранителя.Теперь рассмотрим еще один доступный способ проверки на примере автомобиля ВАЗ 2110. Само реле топливного насоса в указанной модели находится около предохранителя.

Для проверки понадобится мультиметр или наличие контрольной лампочки не больше 0.25 А. Далее следует поочередно промерять напряжение на управляющих выводах устройства, параллельно фиксируя контакт на массу

Данный способ позволяет точно определить, нужна ли замена реле бензонасоса.
В том случае, если контрольная лампа не загорается, предохранитель насоса исправен или заменен на заведомо рабочий, тогда следует уделить внимание проводке от реле до ЭБУ. Параллельно не следует исключать возможность сбоев в работе блока управления двигателем.

Напоследок добавим, что элемент может также отказываться работать или залипать после сбоев или неквалифицированной установки автосигнализации/иммобилайзера. Дело в том, что охранные и противоугонные системы с функцией блокировки запуска двигателя часто основываются на том, что прерывают подачу питания на бензонасос. В этом случае данные системы необходимо диагностировать отдельно.

Предохранители и реле

Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год. color=»red»> Расположение предохранителей

Расположение главного блока предохранителей и реле на панели приборов со стороны водителя

Главный блок предохранителей и реле расположен под крышкой в панели приборов со стороны водителя.

Расположение предохранителей и реле приведено на крышке.

Каждый предохранитель имеет надпись о величине пропускаемого тока.

Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.

Реле – это электронно управляемый переключатель, который обычно используется следующим образом:

– реле может переключать ток высокого напряжения дистанционно от цепи, в которой течет этот ток, позволяя использовать более тонкие провода и контакты переключателей; – реле может иметь более одного управляющего входа в отличие от механического переключателя; – реле может выполнять функцию таймера, например, выдавать интервал работы стеклоочистителей.

Расположение реле перед аккумулятором в моторном отсеке

Реле расположены в главном блоке предохранителей и реле, хотя некоторые реле, связанные с двигателем, расположены в моторном отсеке.

Если система, управляемая реле, выходит из строя, и причиной неисправности, возможно, является реле, прислушайтесь к работе реле при включенной системе. Если реле исправно работает, то вы должны услышать щелчок при его включении. Если реле исправно, то причина неисправности заключена в элементах или соединяющих проводах. Если реле не работает, это значит, что оно не получает основного электропитания или управляющего импульса, или реле неисправно.

Проблемы со стартером, способы их решения

Поломки, связанные со стартером, классифицируют по двум категориям: электрические и механические. От того, как быстро мастер идентифицирует поломку, зависит срок окончания ремонта.

Электрические

Повреждение электрической проводки, изоляционного слоя, витков. Чаще всего, слабый контакт на участке провода от рулевой колонки, аккумулятора к пусковому устройству.

Признаки:

Тугое вращение ротора;
Не заводится стартер;
Отсутствие движения ПУ при подаче тока на контакты;
ПУ щелкает, но не крутит: замыкание на витках обмотки, обрыв, дефект втягивающего реле;
износ щеток, якоря.

Чтобы исключить другие поломки проверяем уровень заряда АКБ, плотность фиксации клемм, подтягиваем при необходимости. На рулевой колонке осматриваем состояние сердцевины замка. В исправном состоянии не должно быть люфта, тугости вращения, прочих дефектов.

Механические

Поломки не связаны с электрической составляющей. Чаще всего, причину неисправности ищут в обгонной муфте, стопорном кольце, маховике, прижимной пружине, подшипнике.

Неподвижный коленчатый вал при подаче напряжения на ПУ — признак механической поломки.

Характерный металлический скрежет при работе стартера — износ (деформация) зубьев маховика.

Как видим, все достаточно просто, если правильно отделить один тип неисправности от другого.

Признаки:

ПУ начинает вращение, но с задержкой: причина в подгорании контактов, выходе из строя втягивающего реле;
Вращение с явными усилиями: износ щеток, опорного подшипника;
Привод не выходит из зацепления: повреждение бендикса, зубьев маховика.

Самая распространенная поломка, когда ротор не выходит из зацепления после запуска двигателя. Причина:

проседание прижимной пружины;
залипание контактов платы;
непригодное состояние втягивающего реле стартера;
деформация подшипника, привода.
