Предохранители реле в салоне
Основной блок
Он находится под панелью со стороны водителя, за защитной крышкой.
Схема
Описание
| 1 | Реле обогревателя зеркал заднего вида |
| 2 | Реле — прерыватель указателей поворота |
| 3 | Реле прерывистого режима работы очистителя заднего стекла |
| 4 | Реле противотуманных фар |
| 5 | Реле задних противотуманных фонарей |
| 6 | Реле прерывистого режима работы очистителя/ омывателя лобового стекла |
| 7 | Реле обогревателя заднего стекла |
| 8 | Зуммер предупреждения об оставленных включенными фары |
| 9 | Диагностический разъем (DLC) |
| 10 | Реле 1 электродвигателя заслонки переключения забора воздуха (кондиционер) |
| 11 | Реле задержки омывателя фар |
| 12 | Реле 2 электродвигателя заслонки переключения забора воздуха (кондиционер) |
| F1 | 20A Центральный замок |
| F2 | 20A Топливный насос |
| F3 | 30A Звуковой сигнал, очиститель/ омыватель лобового стекла, задержка выключения очистителей стекла, электродвигатели очистителей лобового/ заднего стекла, омыватели фар |
| F4 | 10A Левая фара — ближний свет, электропривод фары — левая, контроль лампы |
| F5 | 10A Правая фара – ближний свет, электропривод фары — правая, контроль лампы |
| F6 | 10A Система управления АКПП, система управления ABS, ESP |
| F7 | 10A Индикатор/ зуммер системы предупреждения, зеркала, лампа подсветки вещевого ящика, аудиосистема, реле обогревателя заднего стекла, вентилятор радиатора (дизель) |
| F8 | 20A Вывод разъема электро оборудования прицепа |
| F9 | 10A Индикатор включения фар, маршрутный компьютер, лампы системы освещения в дневное время |
| F10 | 30A Электропривод стеклоподъемников, привод шторки багажника |
| F11 | 10A Задний противотуманный фонарь |
| F12 | 10A Дальний свет — левая фара |
| F13 | 10A Дальний свет — правая фара |
| F14 | 30A Электровентилятор отопителя, управление кондиционером |
| F15 | 30A Вентилятор радиатора |
| F16 | 30A Обогреватель заднего стекла |
| F17 | 20A Противотуманные фары/ противотуманные фонари |
| F18 | 10A Левые парковочные огни |
| F19 | 10A Лампы подсветки номерного знака, подсветка комбинации приборов, правые парковочные огни, блок аудиосистемы |
| F20 | 20A Фонари заднего хода, предохранитель прикуривателя, подогрев сидений |
| F21 | 30А Управление кондиционером электродвигатель вентилятора радиатора кондиционера |
| F22 | 30A Электропривод стеклоподъемников |
| F23 | 30A Омыватели фар |
| F24 | 20A Маршрутный компьютер, прерыватель указателя поворотов и аварийной сигнализации, аудиосистема, лампы освещения салона, часы, аварийная сигнализация, лампа подсветка/ багажника |
| F25 | 10A Электронный блок управления АКПП |
| F26 | 30A Вентилятор радиатора — дизель |
| F27 | 10A Лампы системы освещения в дневное время |
| F28 | 15A Стоп-сигналы, указатели поворота, антиблокировочная система тормозов ABS, аварийная сигнализация |
С обратной стороны блока могут находится: предохранитель вентилятора охлаждения, реле стартера, предохранитель вентилятора печки.

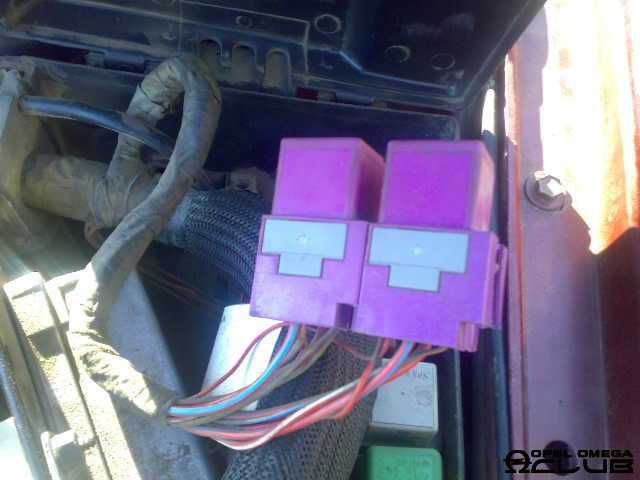

Дополнительные блоки
На правой стенке под панелью приборов, могут буть расположены отдельные блоки управления:
- Электронный блок управления центрального замка
- Электронный блок управления противоугонной сигнализации
- Электронный блок управления работой двигателя
- Реле топливного насоса
ABS Opel (ремонт и неисправности)
В этой статье мы не будем вдаваться в подробное описание как работает АБС. Рассмотрим части системы АБС которые выходят из строя, и как они влияют на РОБОТ (easytronic).
Датчики скорости АБС
Датчики скорости установлены на каждом колесе. На современных автомобилях скорость считывается с датчиков АБС. Так же антиблокировочной системе необходимо отслеживать момент, пограничный с блокировкой колес.
Клапаны блока АБС
В тормозной системе установлены клапаны для каждого тормоза, контролируемого ABS. В некоторых системах клапан имеет 3 положения:
- В положении 1 клапан открыт; давление от главного цилиндра передается на тормоз.
- В положении 2 клапан блокирует линию, изолируя тормоз от главного цилиндра. Это предотвращает повышение давления при более сильном нажатии на педаль тормоза.
- В положении 3 клапан немного снижает давление в тормозе.
Насос АБС
Электро-магнитные клапаны могут ослаблять давление тормозов. Следовательно необходимо как-то нагнетать давление в исходное состояние. Для этого используется насос; когда клапан стравливает давление в линии, насос нагнетает его до необходимого уровня.
Блок управления АБС
Блок управления представляет собой компьютер. Он отслеживает показания датчиков скорости и контролирует клапаны. Отслеживает давление в тормозной системе и регулирует тормозное усилие. Так же АБС передает блоку управления easytronic данные о скорости вращения колес.
Антиблокировочная система тормозов
Описание систем
ABS
При обнаружении проскальзывания колеса в процессе торможения автомобиля срабатывает антиблокировочная тормозная система ABS. При этом давление в тормозной магистрали для каждого колеса регулируется индивидуально, предотвращая блокирование колес. Для каждого колеса используются отдельные гидравлические магистрали и электромагнитные клапаны. ABS может увеличивать, удерживать или уменьшать гидравлическое давление для каждого колеса, однако давление не может быть увеличено выше значения, подаваемого в процессе торможения от главного тормозного цилиндра.
При активации ABS на педали тормоза ощущается быстрая пульсация. Эта пульсация обусловлена быстрыми изменениями положения отдельных электромагнитных клапанов, срабатывающих для предотвращения блокировки колес. Такая пульсация имеет место только при срабатывании ABS и прекращается, как только восстанавливается нормальное торможение или, когда автомобиль останавливается. Наличие посторонних звуков и пульсации при срабатывании ABS не является неисправностью.
Автомобили, оборудованные ABS, могут быть остановлены путем обычного нажатия на педаль тормоза, при этом работа педали тормоза при обычном торможении ничем не отличается от систем, не оборудованных ABS. Поддержание постоянного усилия на педали тормоза обеспечивает более короткий тормозной путь при сохранении курсовой устойчивости автомобиля. Типичный цикл работы системы ABS заключается в следующем:
Удержание давления
Электронный блок управления тормоза закрывает изолирующий клапан и удерживает стравливающий клапан в закрытом положении для изолирования заблокированного колеса при обнаружении проскальзывания. При этом величина давления остается постоянной, не увеличиваясь и не уменьшаясь.
Снижение давления
Если при удержании давления колесо продолжает проскальзывать, происходит снижение давления в тормозной магистрали. Электронный блок управления тормозами снижает давление в тормозных контурах отдельных колес при обнаружении блокировки колес. Изолирующий клапан закрыт, а стравливающий клапан открывается. Избытки жидкости попадают в аккумулятор до тех пор, пока насос не вернет её в расширительный бачок или главный тормозной цилиндр.
Увеличение давления
После того, как проскальзывание колеса прекратится, давление в тормозной магистрали увеличивается. Электронный блок управления тормозами увеличивает давление в тормозных контурах отдельных колес для уменьшения скорости их вращения. Изолирующий клапан открывается, а стравливающий – закрывается. Повышение давления происходит за счет жидкости, поступающей из главного тормозного цилиндра.
Указания по ремонту антиблокировочной системы
1. Перед ремонтом антиблокировочной системы определить причину неисправности через специальное сканирующее устройство.
2. При выключенном зажигании отсоединить от АКБ провод массы.
3. При обращении с тормозной жидкостью соблюдать действующие положения и указания по технике безопасности.
4. По завершении любых работ, требовавших разгерметизации тормозной системы, необходимо прокачать систему с помощью специального сканирующего устройства.
5. При заключительной пробной поездке добиться хотя бы одного срабатывания системы ABS (должна ощущаться пульсация педали тормоза).
6. При ремонте антиблокировочной системы нужно соблюдать максимальную чистоту. Категорически запрещается использовать нефтепродукты, например, масла, смазки и т.п.
Неисправности АБС ОПЕЛЬ
Проводка от блока АБС идет через весь автомобиль к датчикам. Частая проблема — это гниющие провода идущие в жгуте под фарами.
Бывает такое что машина с Роботом не заводится и на щитке приборов горит неисправность робота, машинка с ключиком и АБС. В такой ситуации возможно вышел из строя блок управления АБС. Так как блок АБС не может передавать скорость вращения колес роботу, из-за этого роботизированная коробка передач уходит в аварийный режим.
P1710 — Исчезновение сигнала обеих датчиков скорости передних колес P1711 — Сигнал датчика частоты вращения переднего левого колеса вне диапазона рабочих характеристик АБС/TC/ESP (Система динамики автомобиля) P1712 — Сигнал датчика частоты вращения переднего правого колеса вне диапазона рабочих характеристик АБС/TC/ESP (Система динамики автомобиля)
Opel Vectra Black Pearl › Logbook › Ремонт блока ABS
С первых часов эксплуатации моей машинки напрягала неработающая система АБС. Нет, она ка бы работала, но только зимой и только при первом «холодном» пуске. Потом блок прогревался и загоралась лампочка. Напрашивался вывод — дефект в мозгах. При нагреве места пайки расширяются, проявляется «неконтакт». Конечно гуглил эту проблему — все просто, снимаешь, пропаиваешь все подряд, если глазом не видно дефект, и в путь. У всех все хорошо, у всех все получается. НО блок то неразборный. Его нужно чем-то пилить, нагретая ножовка по металлу — не мой стиль. И вот ездил я долгих пять годиков с горящей лампой АБС, пока не приобрел минидрель. Теперь то можно и ремонтом заняться).Итак первое — нужно снять блок. Стоит он крайне неудобно, прикручен на 4 болтика под торкс. Если до трех верхних добраться еще реально, то самый нижний — это проблема. У меня даже сфотографировать особо не вышло. Короче снимаем разъем: там все просто, тянем скобу от себя к салону, потом снимаем разъем. Далее берем головку торкс под маленький вороток и пытаемся с помощью всяких удлиннителей и карданчиков подлезть к болтикам. Для этого удобнее сдвинуть расширительный бочок хотя бы.
Это дает нам возможность долезть кистью до нижнего болта.Сняли, принесли домой, чистим блок, внимательно осматриваем.
Далее заводим специально купленную для этой процедуры минидрель.

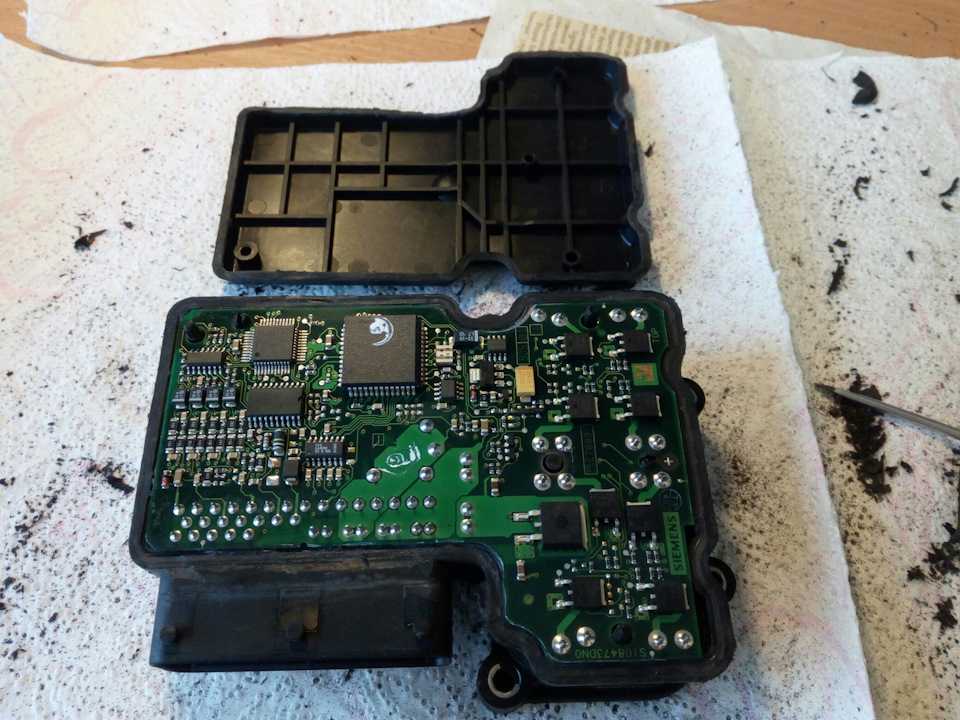

Начинаем резать по заводскому шву. Это место как раз проходит по кромке платы и маловероятно что либо зацепить на плате. Но без фанатизма.На самом деле пластик на блоке ни разу не тонкий. Как там кто его режет горячим ножем или ножевкой я не понимаю. Я кругом его резал с полчаса
Особое внимание стоит уделить толщине реза. Я бы посоветовал максимально тонкий шов оставить, чтобы потом проще было склеивать
Сразу стоит обработать места резки наждачкой.Далее внимательно осматриваем места пайки.
Далее занимаемся пайкой. Желательно не использовать кислоту и паять самым маленьким жалом. Также стоит выставить паяльник на температуру повыше обычной. Я паял на 400 градусах. Иначе не получится, т.к. прощать ножек большая и греть ее долго. Я пропаял все контакты в центре и все подозрительные места.Честно говоря, я при вскрытии ждал увидеть что то страшное: трещину пайки или конкретный непропай, но то что я увидел было как то невпечатляюще. Поэтому я особо не питал надежду, что исправлю свою проблему пайкой.Но тем не менее после пайки начинаем сборку. Для склеивания половинок блока я использовал самый дешевый черный герметик. Мажем обе половинки.
Склеиваем и ставим на денек под пресс (я использовал трехлитровую бутылку с водой к примеру).Далее устанавливаем на машину. Зная все нюансы эта процедура кажется намного проще снятия.
Не забываем накинуть фишку и ставим на место расширительный бочок.Первый пуск — и красота, на приборке не горит ни одна лампа ошибки.Перед этой записью проездил месяц специально, чтобы протестировать результаты ремонта
Все отлично, ABS работает нормально.Спасибо за внимание, надеюсь помог своей записью кому нибудь)
Источник
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Блок под капотом
Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.
Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)
Фото — схема
Описание предохранителей
| FB1 | 50А Электрогидравлический жесткий верх HT |
| FB2 | 80А Дизель (Контроллер времени накаливания) |
| FB3 | 80А ЭГУР |
| FB4 | 30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH |
| FB5 | 80А на REC / Задний блок предохранителей |
| FB6 | 80А на REC / Задний блок предохранителей |
| F1 | 20А Антиблокировочная система тормозов (ABS) |
| F2 | 30А Антиблокировочная система тормозов (ABS) |
| F3 | 30А Система обогрева, вентиляции салона, климат-контроль (HVAC) |
| F4 | 30А Система обогрева, вентиляции и кондиционирования (HVAC) |
| F5 | 30/40А Вентилятор системы охлаждения 1* |
| F6 | 30/40А Вентилятор системы охлаждения 2* |
| F7 | 10А Омыватели стекол 20A (без REC) Центральный замок ZV |
| F8 | 15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA |
| F9 | 25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125) |
| F10 | 7.5A На диагностический разъем DIAG |
| F11 | 7.5A Приборы |
| F12 | 5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV |
| F13 | 15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125) |
| F14 | 30А Стеклоочиститель ветрового окна |
| F15 | 30А Стеклоочиститель окна двери |
| F16 | 5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх |
| F17 | 25А Подогрев топливного фильтра (дизельные модели) |
| F18 | 25А Стартер |
| F19 | 30А Электронное оборудование коробки передач |
| F20 | 10А Кондиционер / Звуковой сигнал (K4_X125) |
| F21 | 20А Электронное оборудование двигателя |
| F22 | 7,5А Электронное оборудование двигателя |
| F23 | 10А Система адаптивного света фар (AFL), регулирование угла наклона фар |
| F24 | 15А Топливный насос |
| F25 | 15А Электронное оборудование коробки передач |
| F26 | 10А Электронное оборудование двигателя |
| F27 | 5А Усилитель рулевого управления |
| F28 | 5А Электронное оборудование коробки передач |
| F29 | 7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic |
| F30 | 10А Электронное оборудование двигателя (катушки зажигания) |
| F31 | 10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56) |
| F32 | 5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления |
| F33 | 5А Система адаптивного света фар (AFL).Регулирование угла наклона фар |
| F34 | 7,5А Блок управления модуля рулевой колонки |
| F35 | 20А Информационно — развлекательная система |
| F36 | 7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель |
Назначение реле
- К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
- К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
- К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
- К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
- К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
- К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
- К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
- К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
- К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
- К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
- К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
- К9 (K1_X125) Стартер (FE18, K3_X125)
- К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
- К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
- К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
- К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
- К13 (K10_X125) Топливный насос (FE24)
- К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)
Отдельные элементы реле могут находится вне основного блока, например:
- K30A Реле — вентилятор радиатора (FE5, FE6)
- K30B Реле — вентилятор радиатора (FE5, FE6)
- K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
- K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)
