КОНТРОЛЬНЫЕ ЛАМПЫ И ЛАМПЫ ОСВЕЩЕНИЯ КОМБИНАЦИИ ПРИБОРОВ
Снятие
Снятие лампочки с патроном с комбинации приборов
Общие сведения
1. С обратной стороны комбинации приборов поверните патрон соответствующей лампы по часовой стрелки и извлеките его с печатной платы (см. рис. Снятие лампочки с патроном с комбинации приборов).
2. Лампы вмонтированы в патрон, и замену их необходимо производить как блок.
Установка
Общие сведения
1. Установка производится в последовательности, обратной снятию.
СТАБИЛИЗАТОР НАПРЯЖЕНИЯ
Снятие
Расположение стабилизатора напряжения на печатной плате комбинации приборов
Общие сведения
1. С обратной стороны комбинации приборов отвинтите винт и снимите стабилиза тор напряжения с контактов печатной платы (см. рис. Расположение стабилизатора напряжения на печатной плате комбинации приборов).
Установка
Общие сведения
1. Установка производится в последовательности, обратной снятию.
УКАЗАТЕЛИ ТОПЛИВА И ТЕМПЕРАТУРЫ — МОДЕЛИ НИЗКОЙ СЕРИИ
Снятие
Снятие переднего обрамления комбинации приборов
Общие сведения
1. С передней стороны комбинации приборов снимите кнопку обнуления суточного счетчика.
2. В верхней части комбинации приборов освободите два фиксатора и снимите переднее обрамление комбинации приборов (см. рис. Снятие переднего обрамления комбинации приборов).
3. Отвинтите две гайки и извлеките соответствующий указатель из комбинации приборов.
Установка
Общие сведения
1. Установка производится в последовательности, обратной снятию.
УКАЗАТЕЛИ ТОПЛИВА И ТЕМПЕРАТУРЫ — МОДЕЛИ ВЫСОКОЙ СЕРИИ
Снятие и установка указателей топлива и температуры производится таким же образом, как и на моделях низкой серии, за исключением того, что указатели крепятся четырьмя гайками.
ТАХОМЕТР
Расположение гаек крепления тахометра
Снятие и установка тахометра производится таким же образом, как и указателей топлива и температуры, за исключением того, что тахометр крепится тремя гайками (см. рис. Расположение гаек крепления тахометра).
СПИДОМЕТР
Снятие
Расположение винтов крепления спидометра
Общие сведения
1. С передней стороны комбинации приборов снимите кнопку обнуления суточного счетчика.
2. В верхней части комбинации приборов освободите два фиксатора и снимите переднее обрамление комбинации приборов.
3. С задней стороны комбинации приборов отвинтите четыре винта и снимите спидометр (см. рис. Расположение винтов крепления спидометра).
Установка
Общие сведения
1. Установка производится в последовательности, обратной снятию.
ПЕЧАТНАЯ ПЛАТА
Снятие
Общие сведения
1. Снимите с комбинации приборов все лампы, указатели и стабилизатор напряжения.
2
Соблюдая осторожность, снимите печатную плату с комбинации приборов.
Установка
Общие сведения
1. Установка производится в последовательности, обратной снятию.
Видео про «Элементы комбинации приборов» для Opel Vectra A

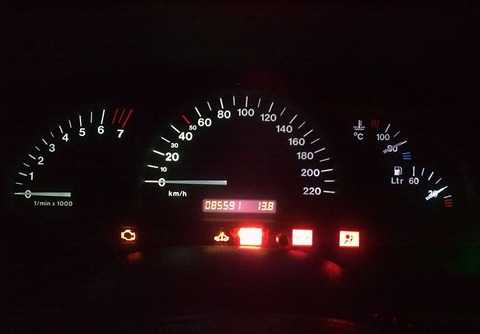

Подсветка приборной панели Opel Vectra A

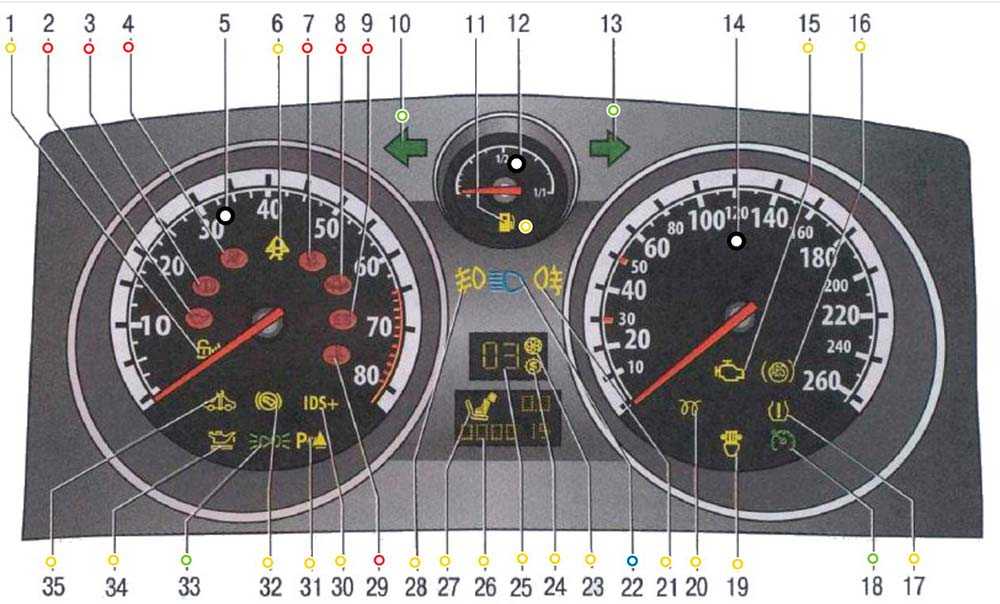

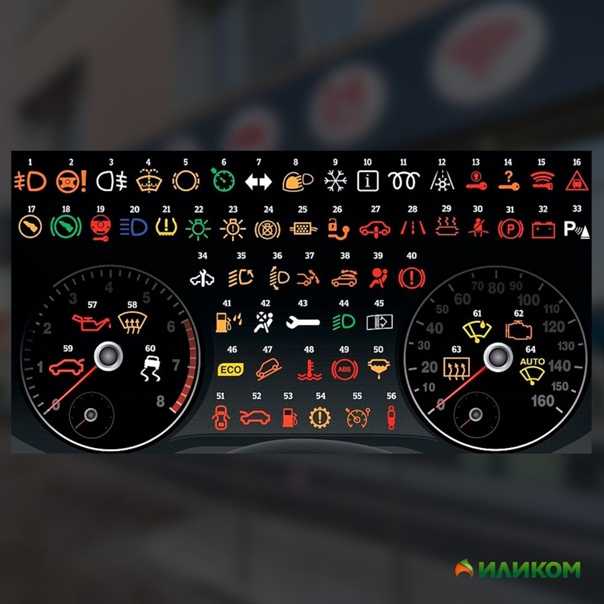

Основные значки на приборной панели
Пересвет приборной панели Опель Вектра А (родные шкалы)
Opel Astra h как сбросить ошибки — Автогностика
Доброго времени суток уважаемые астроводы! Езжу на Opel astra H Z16XEP 2007 года. Подскажите кто сталкивался что за поломка могла выдать следующие ошибки? 23002 неисправность первичной цепи управл. бензонасосом30400 Пропуски зажигания в 4 цилиндре160030А -? 210300 Отсутствует связь с CAN-BUS210400 переполнен Счетчик сброса CAN-BUSНадеюсь расшифровал ошибки правильно.Гнать машину в сервис нет возможности (слишком далеко от цивилизации нахожусь)Если ошибки мало что говорят, то перечислю симптомы: такое ощущение что машина едет на половине движка но нет ни каких подергиваний просто такое ощущение что вместо 1.6 где-то 0.5машину больше 60 разогнать не реально! Машина заводиться как и прежде прекрасно с пол оборота. Если кто может подсказать где порыться в машине буду очень признателен.
Sergey (Zebediah) Сергей, Спасибо большое, я тоже склоняюсь к модулю зажигания.
Sergey (Zebediah) Сергей, К сожалению нет но записался к знакомому в сервис поеду посмотрим прозвоним.
Sergey (Zebediah) Sergey, нет, у меня модуль выглядел как новый.
Sergey (Zebediah) Сергей, детали не обязательно насквозь проплавиться, чтобы выйти из строя
Распиновка приборки
Топливный датчик.
Бортовой термометр.
Тахометр.
Сенсор спидометра.
Общий плюс.
Дублирующий силовой кабель.
Пустой.
Общий минус приборки.
Минусовая клемма поворотников и противотуманных фонарей.
Лампа индикации дальнего света.
Противотуманные огни передней части автомобиля.
Левый поворот. Также индикация проходит через контакт во время работы аварийной сигнализации.
Пустой провод. Не использующийся вывод нередко применяется пользователями для вывода индикации дополнительного оборудования, установленного во время эксплуатации машины.
Датчик ТС.
Лампа проверить двигатель.
Лампочка S.
Сигнал индикаторов системы АБС.
Пустой.
Не используется.
Лампа зарядки аккумуляторной батареи.
Плюсовая клемма приборки.
Система давления масла в двигателе.
Контрольная лампа включения стояночного тормоза.
Подушки безопасности.
Индикаторы замков ремней безопасности. Вывод один для всех защелок.
Левая сторона ламп прицепного устройства.
Аналогично для правой стороны прицепа.
Правый поворотник.
Противотуманные фонари кормовой части автомобиля.
Габаритные фонари и подсветка приборов.
Указанная распиновка приведена для бензиновой, самой распространенной версии автомобиля. На дизелях или более продвинутых модификациях машины, расположение выводов и их количество может отличаться.
Электрика
Аккумулятор, Клемма, Генератор, Ремень генератора, Натяжитель ремня генератора, Щетки генератора, Диодный мост, Ролик ремня генератора, Обгонная муфта, Комплект ремня генератора, Шкив генератора, Муфта генератора, Подшипник генератора, Стартер, Бендикс, Втягивающее реле, Щетки стартера, Подшипник стартера, Блок управления, Блок комфорта, Блок предохранителей, Подрулевой переключатель, Темпомат, Датчики, Датчик давления масла, Датчик заслонки, Датчик инжектора, Датчик уровня масла, Датчик давления воздуха, Датчик температуры двигателя, Датчик распредвала, Датчик температуры воздуха, Датчик сигнала, Парктроник, Датчик коленвала, Датчик вентилятора, Датчик давления в шинах, Датчик давления топлива, Датчик детонации, Датчик ДМРВ, Датчик дождя, Датчик холла, Датчик холостого хода, Реле, Реле поворотника, Реле сигнала, Реле стеклоочистителя, Кнопки, Звуковой сигнал, Антена, Жгут проводов
12.21. Элементы комбинации приборов
Снимите комбинацию приборов.
КОНТРОЛЬНЫЕ ЛАМПЫ И ЛАМПЫ ОСВЕЩЕНИЯ КОМБИНАЦИИ ПРИБОРОВ
Снятие
Снятие лампочки с патроном с комбинации приборов
ПОРЯДОК ВЫПОЛНЕНИЯ
1. С обратной стороны комбинации приборов поверните
патрон соответствующей лампы по часовой стрелки и извлеките его с
печатной платы (см. рис. ).
2. Лампы вмонтированы в патрон, и замену их
необходимо производить как блок.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности,
обратной снятию.
СТАБИЛИЗАТОР НАПРЯЖЕНИЯ
Снятие
Расположение стабилизатора напряжения на печатной плате комбинации приборов
ПОРЯДОК ВЫПОЛНЕНИЯ
1. С обратной стороны комбинации приборов отвинтите
винт и снимите стабилиза тор напряжения с контактов печатной платы
(см. рис. ).
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности,
обратной снятию.
УКАЗАТЕЛИ ТОПЛИВА И ТЕМПЕРАТУРЫ — МОДЕЛИ НИЗКОЙ СЕРИИ
Снятие
Снятие переднего обрамления комбинации приборов
ПОРЯДОК ВЫПОЛНЕНИЯ
1. С передней стороны комбинации приборов снимите
кнопку обнуления суточного счетчика.
2. В верхней части комбинации приборов освободите
два фиксатора и снимите переднее обрамление комбинации приборов (см.
рис. ).
3. Отвинтите две гайки и извлеките соответствующий
указатель из комбинации приборов.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности,
обратной снятию.
УКАЗАТЕЛИ ТОПЛИВА И ТЕМПЕРАТУРЫ — МОДЕЛИ ВЫСОКОЙ СЕРИИ
Снятие и установка указателей топлива и температуры производится таким же образом,
как и на моделях низкой серии, за исключением того, что указатели крепятся четырьмя
гайками.
ТАХОМЕТР
Расположение гаек крепления тахометра
Снятие и установка тахометра производится таким же образом, как и указателей
топлива и температуры, за исключением того, что тахометр крепится тремя гайками
(см. рис. ).
СПИДОМЕТР
Снятие
Расположение винтов крепления спидометра
ПОРЯДОК ВЫПОЛНЕНИЯ
1. С передней стороны комбинации приборов снимите
кнопку обнуления суточного счетчика.
2. В верхней части комбинации приборов освободите
два фиксатора и снимите переднее обрамление комбинации приборов.
3. С задней стороны комбинации приборов отвинтите
четыре винта и снимите спидометр (см. рис. ).
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности,
обратной снятию.
ПЕЧАТНАЯ ПЛАТА
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите с комбинации приборов все лампы,
указатели и стабилизатор напряжения.
2
Соблюдая осторожность, снимите печатную
плату с комбинации приборов
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности,
обратной снятию.
Аккумулятор, Клемма, Генератор, Ремень генератора, Натяжитель ремня генератора, Щетки генератора, Диодный мост, Ролик ремня генератора, Обгонная муфта, Комплект ремня генератора, Шкив генератора, Муфта генератора, Подшипник генератора, Стартер, Бендикс, Втягивающее реле, Щетки стартера, Подшипник стартера, Блок управления, Блок комфорта, Блок предохранителей, Подрулевой переключатель, Темпомат, Датчики, Датчик давления масла, Датчик заслонки, Датчик инжектора, Датчик уровня масла, Датчик давления воздуха, Датчик температуры двигателя, Датчик распредвала, Датчик температуры воздуха, Датчик сигнала, Парктроник, Датчик коленвала, Датчик вентилятора, Датчик давления в шинах, Датчик давления топлива, Датчик детонации, Датчик ДМРВ, Датчик дождя, Датчик холла, Датчик холостого хода, Реле, Реле поворотника, Реле сигнала, Реле стеклоочистителя, Кнопки, Звуковой сигнал, Антена, Жгут проводов
Распиновка приборки
Топливный датчик.
Бортовой термометр.
Тахометр.
Сенсор спидометра.
Общий плюс.
Дублирующий силовой кабель.
Пустой.
Общий минус приборки.
Минусовая клемма поворотников и противотуманных фонарей.
Лампа индикации дальнего света.
Противотуманные огни передней части автомобиля.
Левый поворот. Также индикация проходит через контакт во время работы аварийной сигнализации.
Пустой провод. Не использующийся вывод нередко применяется пользователями для вывода индикации дополнительного оборудования, установленного во время эксплуатации машины.
Датчик ТС.
Лампа проверить двигатель.
Лампочка S.
Сигнал индикаторов системы АБС.
Пустой.
Не используется.
Лампа зарядки аккумуляторной батареи.
Плюсовая клемма приборки.
Система давления масла в двигателе.
Контрольная лампа включения стояночного тормоза.
Подушки безопасности.
Индикаторы замков ремней безопасности. Вывод один для всех защелок.
Левая сторона ламп прицепного устройства.
Аналогично для правой стороны прицепа.
Правый поворотник.
Противотуманные фонари кормовой части автомобиля.
Габаритные фонари и подсветка приборов.
Указанная распиновка приведена для бензиновой, самой распространенной версии автомобиля. На дизелях или более продвинутых модификациях машины, расположение выводов и их количество может отличаться.
12.21. Элементы комбинации приборов
Снимите комбинацию приборов.
КОНТРОЛЬНЫЕ ЛАМПЫ И ЛАМПЫ ОСВЕЩЕНИЯ КОМБИНАЦИИ ПРИБОРОВ
Снятие
Снятие лампочки с патроном с комбинации приборов
ПОРЯДОК ВЫПОЛНЕНИЯ
1. С обратной стороны комбинации приборов поверните
патрон соответствующей лампы по часовой стрелки и извлеките его с
печатной платы (см. рис. ).
2. Лампы вмонтированы в патрон, и замену их
необходимо производить как блок.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности,
обратной снятию.
СТАБИЛИЗАТОР НАПРЯЖЕНИЯ
Снятие
Расположение стабилизатора напряжения на печатной плате комбинации приборов
ПОРЯДОК ВЫПОЛНЕНИЯ
1. С обратной стороны комбинации приборов отвинтите
винт и снимите стабилиза тор напряжения с контактов печатной платы
(см. рис. ).
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности,
обратной снятию.
УКАЗАТЕЛИ ТОПЛИВА И ТЕМПЕРАТУРЫ — МОДЕЛИ НИЗКОЙ СЕРИИ
Снятие
Снятие переднего обрамления комбинации приборов
ПОРЯДОК ВЫПОЛНЕНИЯ
1. С передней стороны комбинации приборов снимите
кнопку обнуления суточного счетчика.
2. В верхней части комбинации приборов освободите
два фиксатора и снимите переднее обрамление комбинации приборов (см.
рис. ).
3. Отвинтите две гайки и извлеките соответствующий
указатель из комбинации приборов.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности,
обратной снятию.
УКАЗАТЕЛИ ТОПЛИВА И ТЕМПЕРАТУРЫ — МОДЕЛИ ВЫСОКОЙ СЕРИИ
Снятие и установка указателей топлива и температуры производится таким же образом,
как и на моделях низкой серии, за исключением того, что указатели крепятся четырьмя
гайками.
ТАХОМЕТР
Расположение гаек крепления тахометра
Снятие и установка тахометра производится таким же образом, как и указателей
топлива и температуры, за исключением того, что тахометр крепится тремя гайками
(см. рис. ).
СПИДОМЕТР
Снятие
Расположение винтов крепления спидометра
ПОРЯДОК ВЫПОЛНЕНИЯ
1. С передней стороны комбинации приборов снимите
кнопку обнуления суточного счетчика.
2. В верхней части комбинации приборов освободите
два фиксатора и снимите переднее обрамление комбинации приборов.
3. С задней стороны комбинации приборов отвинтите
четыре винта и снимите спидометр (см. рис. ).
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности,
обратной снятию.
ПЕЧАТНАЯ ПЛАТА
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите с комбинации приборов все лампы,
указатели и стабилизатор напряжения.
2
Соблюдая осторожность, снимите печатную
плату с комбинации приборов
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности,
обратной снятию.
Выключатели на панели приборов Opel Vectra A
Общие сведения
1. Снимите провод массы с аккумулятора.
ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ
Снятие
Использование тонкого стального стержня для освобождения фиксатора ручки переключателя освещения
Извлечение переключателя освещения из панели приборов
Общие сведения
1. Поверните переключатель в положение ближнего света, затем маленькой отверткой или стальным стержнем через отверстие в основании ручки переключателя освободите фиксатор и снимите ручку с переключателя (см. рис. Использование тонкого стального стержня для освобождения фиксатора ручки переключателя освещения).
2. Нажмите на фиксаторы переключателя и извлеките переключатель из панели, затем отсоедините от него электрический разъем (см. рис. Нажатие фиксаторов, крепящих переключатель освещения, Извлечение переключателя освещения из панели приборов).
3. Если переключатель освещения неисправен, замените его, так как ремонт переключателя не предусмотрен.
Установка
Общие сведения
1. Установка производится в последовательности, обратной снятию.
КНОПОЧНЫЕ ПЕРЕКЛЮЧАТЕЛИ
Снятие
Снятие переключателя с панели приборов
Общие сведения
1. В первую очередь, проверьте, имеется ли маленькое отверстие в панели приборов под кнопкой переключателя. Вставьте в отверстие тонкую отвертку или стальной стержень и освободите фиксирующую пружину переключателя, нажимая ее вверх и извлеките переключателя из панели приборов и отсоедините от него электричес кий разъем. При отсутствии отверстия под переключателем, используя лезвие отвертки как рычаг, за нижний край извлеките переключатель из панели приборов и отсоедините от него электрический разъем (см. рис. Снятие переключателя с панели приборов).
Установка
Общие сведения
1. Установка производится в последовательности, обратной снятию.
КОРРЕКТОР СВЕТА ФАР
Корректор света фар снимается таким же образом, как и кнопочные переключатели.
ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СВЕТОВОЙ СИГНАЛИЗАЦИИ
Снятие
Использование отвертки для снятия кнопки с выключателя аварийной световой сигнализации
Снятие выключателя аварийной световой сигнализации с панели приборов
Общие сведения
1
Используя лезвие отвертки и соблюдая осторожность, снимите с выключателя кнопку (см. рис
Использование отвертки для снятия кнопки с выключателя аварийной световой сигнализации).
2. Используя лезвие отвертки как рычаг, снимите центральные сопла вентиляции.
3. Используя лезвие отвертки как рычаг, снимите выключатель с панели приборов и отсоедините от него электрический разъем (см. рис. Снятие выключателя аварийной световой сигнализации с панели приборов).
Установка
Общие сведения
1. Установка производится в последовательности, обратной снятию.
ПЕРЕКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА ОТОПИТЕЛЯ
Снятие
Общие сведения
1. Снимите панель управления отопителем.
2. Отсоедините электрический разъем от выключателя.
3. Используя лезвие отвертки как рычаг, с задней части панели управления отопителем снимите переключатель вентилятора отопителя.
Установка
Общие сведения
1. Установка производится в последовательности, обратной снятию.
Видео про «Выключатели на панели приборов» для Opel Vectra A
Замена панели печки, opel vectra)
Opel Vetra C-разборка панели приборов
Подсветка блока печки Вектра а
Элементы комбинации приборов Opel Vectra A
Общие сведения
Снимите комбинацию приборов.
КОНТРОЛЬНЫЕ ЛАМПЫ И ЛАМПЫ ОСВЕЩЕНИЯ КОМБИНАЦИИ ПРИБОРОВ
Снятие
Снятие лампочки с патроном с комбинации приборов
Общие сведения
1. С обратной стороны комбинации приборов поверните патрон соответствующей лампы по часовой стрелки и извлеките его с печатной платы (см. рис. Снятие лампочки с патроном с комбинации приборов).
2. Лампы вмонтированы в патрон, и замену их необходимо производить как блок.
Установка
Общие сведения
1. Установка производится в последовательности, обратной снятию.
СТАБИЛИЗАТОР НАПРЯЖЕНИЯ
Снятие
Расположение стабилизатора напряжения на печатной плате комбинации приборов
Общие сведения
1. С обратной стороны комбинации приборов отвинтите винт и снимите стабилиза тор напряжения с контактов печатной платы (см. рис. Расположение стабилизатора напряжения на печатной плате комбинации приборов).
Установка
Общие сведения
1. Установка производится в последовательности, обратной снятию.
УКАЗАТЕЛИ ТОПЛИВА И ТЕМПЕРАТУРЫ — МОДЕЛИ НИЗКОЙ СЕРИИ
Снятие
Снятие переднего обрамления комбинации приборов
Общие сведения
1. С передней стороны комбинации приборов снимите кнопку обнуления суточного счетчика.
2. В верхней части комбинации приборов освободите два фиксатора и снимите переднее обрамление комбинации приборов (см. рис. Снятие переднего обрамления комбинации приборов).
3. Отвинтите две гайки и извлеките соответствующий указатель из комбинации приборов.
Установка
Общие сведения
1. Установка производится в последовательности, обратной снятию.
УКАЗАТЕЛИ ТОПЛИВА И ТЕМПЕРАТУРЫ — МОДЕЛИ ВЫСОКОЙ СЕРИИ
Снятие и установка указателей топлива и температуры производится таким же образом, как и на моделях низкой серии, за исключением того, что указатели крепятся четырьмя гайками.
ТАХОМЕТР
Расположение гаек крепления тахометра
Снятие и установка тахометра производится таким же образом, как и указателей топлива и температуры, за исключением того, что тахометр крепится тремя гайками (см. рис. Расположение гаек крепления тахометра).
СПИДОМЕТР
Снятие
Расположение винтов крепления спидометра
Общие сведения
1. С передней стороны комбинации приборов снимите кнопку обнуления суточного счетчика.
2. В верхней части комбинации приборов освободите два фиксатора и снимите переднее обрамление комбинации приборов.
3. С задней стороны комбинации приборов отвинтите четыре винта и снимите спидометр (см. рис. Расположение винтов крепления спидометра).
Установка
Общие сведения
1. Установка производится в последовательности, обратной снятию.
ПЕЧАТНАЯ ПЛАТА
Снятие
Общие сведения
1. Снимите с комбинации приборов все лампы, указатели и стабилизатор напряжения.
2
Соблюдая осторожность, снимите печатную плату с комбинации приборов.
Установка
Общие сведения
1. Установка производится в последовательности, обратной снятию.
Видео про «Элементы комбинации приборов» для Opel Vectra A
Подсветка приборной панели Opel Vectra A
Основные значки на приборной панели
Пересвет приборной панели Опель Вектра А (родные шкалы)
Контрольные лампы Opel Kadett E

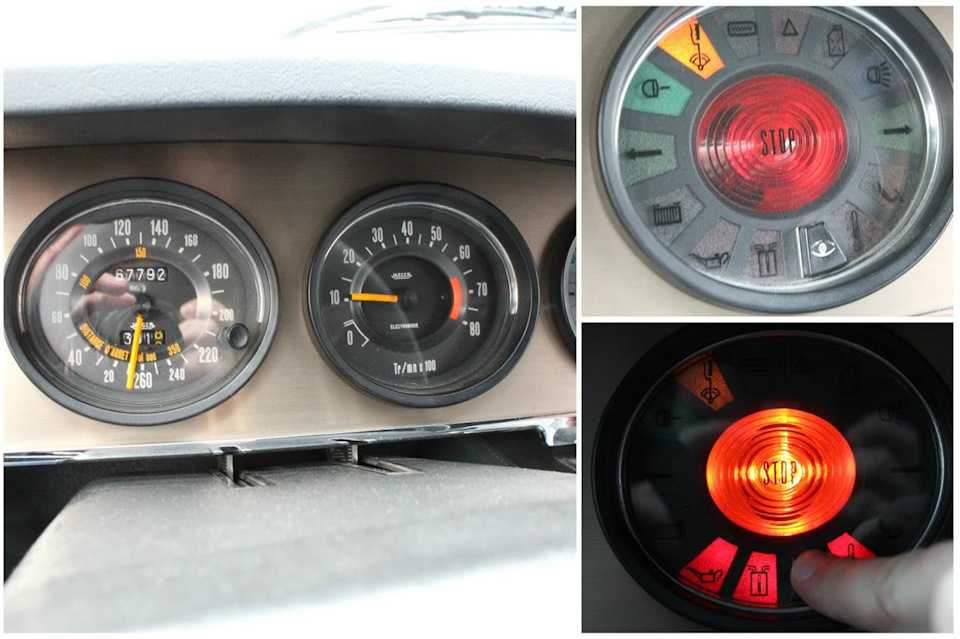

Общие сведения
Дальний свет
Горит при включенном дальнем свете фар и при включении светового сигнала.
Давление масла
Загорается при включении зажигания. Гаснет после запуска двигателя. Может загораться на холостом ходу при горячем двигателе, при высоком числе оборотов должна погаснуть.
При загорании во время движения: немедленно выключите двигатель, так как может прекратиться подача смазки двигателя, что приведет к блокированию двигателя и колес. При этом выжмите сцепление и включите нейтральную передачу, а при автоматической коробке передач установите рычаг выбора передач в положение «N» и выключите зажигание. Ключ извлеките только после остановки автомобиля (иначе может неожиданно сработать блокировка рулевого колеса). При торможении и на поворотах требуются повышенные усилия. Обратитесь за помощью в уполномоченную мастерскую Ореl.
Указатель поворотов
Мигает при включенном указателе. Быстрое мигание: указатель неисправен.
Электронная система двигателя
Горит при включении зажигания. Гаснет после запуска двигателя. Загорание во время движения сигнализирует о повреждении. Происходит переключение работы электронной системы двигателя на программу аварийного режима. Продолжение движения возможно. Обратитесь в уполномоченную мастерскую фирмы Opel. Избегайте длительной эксплуатации с горящим сигнализатором состояния электрооборудования двигателя. Кратковременному однократному загоранию не придавайте значения.
Если сигнализатор состояния электрооборудования двигателя при включении зажигания мигает, то имеет место неисправность в системе электронного иммобилайзера, при этом двигатель невозможно запустить.
Воздушная заслонка
Горит при любом открытии воздушной заслонки.
Ручной тормоз
Горит при включенном зажигании, если затянут стояночный тормоз.
Если загорается при отпущенном ручном стояночном тормозе, проверьте тормозное действие, не создавая опасных ситуаций для других участников движения.
Тормозная система
Горит при включенном зажигании, если уровень жидкости в гидравлической системе привода тормозов ниже нормы.
Если нет тормозного действия, то прекратите дальнейшее движение
Обратитесь за помощью в уполномоченную мастерскую фирмы Opel.
Если тормозное действие еще существует, то следует с осторожностью доехать до ближайшей мастерской фирмы Opel.
Езжайте медленно и предусмотрительно, чтобы вовремя с помощью оставшегося тормозного действия или при помощи ручного стояночного тормоза в любой момент уверенно затормозить. Избегайте езды по дорогам с уклоном
Генератор
Горит при включенном зажигании. Гаснет после запуска двигателя.
Указатели поворота прицепа
Мигает при движении с прицепом с периодичностью мигания указателей поворота. Не мигает при отказе одного из указателей поворота прицепа или автомобиля-тягача.
Система предпускового подогрева (дизельные двигатели)
Горит во время предпускового разогрева.
Видео про «Контрольные лампы» для Opel Kadett E
Блок контрольных ламп GSi (Opel Kadett) — проверка
