Впускной коллектор Opel Vectra B

Снятие и установка
ДВИГАТЕЛИ 1,7 Л

Порядок выполнения

1. Снимите провод массы с аккумулятора.

2. Ослабьте хомуты, крепящие впускной воздушный канал к кожуху воздушного фильтра и снимите его с двигателя.

3. Ослабьте хомуты и отвинтите болты, крепящие впускной воздушный канал турбонагнетателя и снимите его с головки блока цилиндров.

4. Отвинтите болты, крепящие трубу воздухозаборника теплообменника к коллектору головки блока цилиндров и отсоедините трубу от коллектора. Ослабьте хомут крепления другой стороны трубы и снимите трубу с двигателя.

5. Ослабьте хомут и снимите вакуумный шланг топливного насоса от задней части коллектора.

6. Отвинтите винты и снимите кронштейн жгута проводов с коллектора.

7. Равномерно и постепенно отвинтите болты и гайки, крепящие впускной коллектор к головке блока цилиндров.

8. Снимите впускной коллектор вместе с прокладкой.

9. Проверьте, что сопрягаемые поверхности впускного коллектора и головки блока цилиндров, чистые и сухие и установите новую прокладку на стойки коллектора.

Установите коллектор и, работая в диагональной последовательности, равномерно и постепенно затяните гайки и болты крепления коллектора требуемым моментом.

Установите кронштейн жгута проводов.

Подсоедините вакуумный шланг топливного насоса к коллектору.

Установите трубу воздухозаборника теплообменника, используя новую прокладку. Затяните болты крепления трубы и подсоедините впускной шланг.

Установите впускные каналы и подсоедините аккумулятор.

ДВИГАТЕЛИ 2,0 Л

Порядок выполнения

1. Снимите провод массы с аккумулятора. Отвинтите винты и снимите пластиковый кожух с верхней части головки блока цилиндров.
2. На двигателях турбо низкого давления снимите металлическую и эластичную трубу, связывающую выпускной коллектор с турбонагнетателем, а на двигателях турбо высокого давления снимите трубу, соединяющую коллектор с теплообменником.
	3. Отвинтите винты (указаны стрелками) крепления кронштейна жгута проводов к верхней части впускного коллектора.
	4. Отсоедините электрические разъемы от датчиков охлаждающей жидкости, топливного насоса высокого давления, датчика коленчатого вала и датчика превышения давления коллектора и переместите кронштейн жгута проводов в сторону от коллектора.
	5. Снимите вакуумную трубу с клапана системы повторного сжигания отработанных газов, расположенного на верхней части коллектора.
	6. Отвинтите соединительную гайку крепления трубы подачи топлива к форсунке.
	7. Отвинтите соединительную гайку крепления трубы подачи топлива к топливному насосу.
	8. Снимите трубопроводы подачи топлива от топливного насоса к топливным форсункам.
	9. Равномерно и постепенно отвинтите болты и снимите верхнюю часть коллектора.
	10. Для того чтобы снять нижнюю секцию впускного коллектора, отсоедините вакуумную трубу от клапана диафрагмы.
	11. Отвинтите болт крепления кронштейна электрического разъема.
	12. Равномерно и постепенно отвинтите гайки крепления и снимите нижнюю секцию коллектора с прокладкой с головки блока цилиндров.
	13. Установите нижнюю секцию впускного коллектора вместе с прокладкой на головку блока цилиндров и закрепите гайками, затягивая их в диагональной последовательности.
14. Подсоедините вакуумный шланг клапана диафрагмы и установите кронштейн с электрическим разъемом.
15. Установите верхнюю секцию впускного коллектора вместе с прокладкой и закрепите болтами.
16. Установите кронштейн жгута проводов на верхнюю часть коллектора и закрепите болтами. Подсоедините электрические разъемы и подсоедините вакуумную трубу к клапану повторного сжигания отработанных газов.
17. Установите впускной воздушный канал и установите пластиковый кожух на головку блока цилиндров.
18. Подсоедините аккумулятор, запустите двигатель и проверьте герметичность топливной системы.

Видео про «Впускной коллектор» для Opel Vectra B

Впускной коллектор опель вектра с 1.6 z16xep

Замена прокладки впускного коллектора Opel Vectra A

https://youtube.com/watch?v=FKeRkXr5U0s

Снятие впускного коллектора Opel astra H Z16XEP

VESKO-TRANS.RU

створка масляный фильтр opel астра ч

Это может быть из-за неправильной настройки фильтра? Багажник на крышу от R. На классном двигателе Astra H 1.6. Но в свободном положение фильтра сохраняет масло. Первая идея была. фильтр имеет клапан, но есть картонный фильтр без кожуха, он просто вставляется

Это может быть из-за неправильной настройки фильтра? Сначала он был немного переполнен, выше, чем MAX, и примерно через три дня я пришел в норму. Если вы вытащите фильтр, он вообще виден? Но в вашем случае он, скорее всего, откроется и масло подключится. Сегодня мы поможем вам узнать, как заменить воздушный фильтр салона на Opel Astra N. Но в свободном положении фильтр удерживает масло.

Это был также двигатель 1.6HER, после которого он не появился, потом тоже исчез. Но в вашем случае он, скорее всего, откроется и масло подключится. Есть ли доступ к клапану сверху? Сначала он гаснет правильно, потом через пару секунд он загорается на полсекунды и полностью умирает. Инструкции по замене двигателя и масляного фильтра Opel Mokka Замена ремня ГРМ Opel Astra N z16xer. Некоторый корпус масляного фильтра полностью приобретается через этот клапан.

Впускной коллектор Opel Vectra A

Общие сведенияПредупреждение

При установке впускного коллектора необходимо использовать новую прокладку.

СнятиеОтсоединение шланга подачи охлаждающей жидкости от впускного коллектора

Крепление шланга вентиляции картера к впускному коллекто ру на моделях 1,6 л

Снятие впускного коллектора на моделях 1,6 л

Общие сведения

1. Снимите провод массы с аккумулятора.

2. Слейте охлаждающую жидкость из системы охлаждения.

3. На ранних моделях снимите воздушный фильтр. На более поздних моделях отсоедините воздухопровод от воздушного фильтра, затем отсоедините вакуумную трубку и шланг вентиляции картера от воздушной камеры. Отвинтите три винта и снимите воздушную камеру вместе с воздуховодом.

4. На моделях 1,4 л отсоедините подающий топливный шланг от карбюратора, а на моделях 1,6 и 1,8 л отсоедините топливные шланги от сепаратора паров топлива. Закройте концы шлангов подходящи ми пробками.

5. Извлеките скобу, крепящую оболочку троса акселератора к кронштейну на карбюраторе, затем снимите уплотнительное кольцо с кронштейна и отсоедините трос акселератора от рычага дроссельной заслонки.

6. Промаркируйте и отсоедините шланги подачи охлаждающей жидкости от корпуса воздушной автоматической заслонки. Закройте концы шлангов подходящими пробками или закрепите их в верхнем положении для исключения вытекания охлаждающей жидкости.

7. Промаркируйте и отсоедините от передней части карбюратора вакуумные трубки.

8. Отсоедините от карбюратора электрические разъемы.

9. Отсоедините шланг подачи охлаждаю щей жидкости с задней стороны коллектора (см. рис. Отсоединение шланга подачи охлаждающей жидкости от впускного коллектора).

10. При наличии отсоедините шланг вентиляции картера, соединяющий крышку головки блока цилиндров и заднюю часть впускного коллектора (см. рис. Крепление шланга вентиляции картера к впускному коллекто ру на моделях 1,6 л).

11. Отвинтите соединительную гайку и отсоедините от впускного коллектора вакуумный шланг вакуумного усилителя тормозов.

12. На моделях 1,4 и 1,6 л отсоедините электрический разъем от датчика указателя температуры.

13. Отвинтите верхнее крепление генерато ра к впускному коллектору.

14. На моделях 1,4 и 1,6 л отсоедините и снимите шланг вентиляции картера с задней части крышки головки блока цилиндров.

15. Проверьте, что все шланги, трубы и электрические разъемы отсоединены от впускного коллектора.

16. Отвинтите гайки и снимите впускной коллектор со шпилек головки блока цилиндров (см. рис. Снятие впускного коллектора на моделях 1,6 л).

17. Если при отвинчивании гаек крепления впускного коллектора из головки блока цилиндров вывинтились шпильки, после снятия коллектора ввинтите шпильки в головку блока цилиндров.

18. При необходимости снимите с впускного коллектора карбюратор.

Установка

Общие сведения

1. Установка производится в последовательности, обратной снятию с учетом следующих моментов. Если снимался карбюратор, установите его на впускной коллектор с новой прокладкой.

2. Если от впускного коллектора отвинчивался кронштейн крепления генератора, установите его перед установкой коллектора.

3. Установите впускной коллектор на головку блока цилиндров с новой прокладкой и закрепите гайками, затянув их требуемым моментом.

4. Проверьте правильность подсоединения шлангов, труб и электрических разъемов.

5. Залейте охлаждающую жидкость в систему охлаждения.

6. Проверьте и, при необходимости, отрегулируйте трос акселератора.

7. Если производились работы на карбюраторе, проверьте обороты холостого хода и содержание СО в отработанных газах.

Видео про «Впускной коллектор» для Opel Vectra A

Замена прокладки впускного коллектора Opel Vectra A

Впускной коллектор опель вектра с 1.6 z16xep

замена прокладки впускного коллектора опель вектра А, C16NZ

Инструкция по снятию и разборке

Для демонтажа и ремонта контрольного щитка вам нужно будет выполнить такие действия:

В первую очередь демонтируется верхний кожух рулевой колонки, чтобы сделать это, прокрутите рулевое колесо от центрального положения в левую сторону. Сделав это, вы сможете увидеть черную заглушку.
Демонтировав заглушку, вы увидите черный винт, который нужно выкрутить, аналогичные действия производятся с заглушкой и болтов, установленными с другой стороны.
Следующим этапом будет демонтаж крышки — сняв ее, с правой и левой стороны вы увидите винты, которые также надо открутить, один из болтов расположен посредине крышки. Можно их полностью не откручивать, а вывернуть так, чтобы можно было демонтировать подрулевой переключатель, расположенный справа. Этот элемент фиксируется на двух защелках, на них надо одновременно нажать, после чего сам переключатель вытянуть влево. Непосредственно сам разъем можно не извлекать, поскольку контрольный щиток и так выйдет.
После этих действий надо будет демонтировать рамку щитка, для этого выкрутите четыре винта — два из них находится внизу, а еще два — вверху. Демонтаж рамки должен производиться наиболее аккуратно, нельзя допустить снятие прорезиненных вставок на ней, также нужно быть осторожным с самой торпедой, поскольку для снятия рамки нужно приложить усилия. Сделав это, вы увидите еще два винта — они фиксируют приборную панель.
Чтобы демонтировать щиток, верхнюю защелку следует открыть влево, после чего поддеть ее и вытащить вверх. Сделав это, контрольный щиток можно демонтировать.
После снятия приборной панели нужно открутить пять винтов и демонтировать защитный кожух. После этих действий производится снятие рамки приборки со стеклом — вам потребуется отогнуть пять защелок и, используя отвертку, поддеть рамку, после чего произвести демонтаж щитка с платой

Если надо демонтировать стрелки, то для начала положите на саму шкалу лист бумаги, после чего осторожно подденьте стрелку отверткой. Сняв стрелки, можно произвести демонтаж самой микросхемы, чтобы сделать это, отогните четыре стальных фиксатора на одометре, а также четыре пластмассовых защелки.
По сути, теперь вы полностью разобрали приборку

Остается самое сложно — произвести ее ремонт или замену вышедших из строя компонентов. Если вы никогда ранее не сталкивались с похожей задачей, то лучше доверить эту процедуру квалифицированному электрику. В противном случае есть большой риск что-то сделать неправильно, таким образом еще больше ухудшив функциональность устройства. После ремонта сборка производится в обратной последовательности.

Настройка моновпрыска своими руками

Ремонт распределителя зажигания Трансмиссия Сцепления двигатель и коробка передач установлены в автомобиле Механическая коробка передач Автоматическая коробка передач ремонт моновпрыска опель вектра Приводные валы Приводной вал Тормозная система Замена передних тормозных колодок Замена задних тормозных колодок на барабанных тормозах Трос ручного тормоза Подвеска Замена защитных ремонт моновпрыска опель вектра рулевой передачи Кузов Элементы люка Панели отделки панели приборов Электрическое оборудование кузова Замена лампочек внешнего освещения Электрические схемы Проверка неисправностей.

Также моноинжектор встречается на многих моделях японских авто.

Опель вектра а 1 6 моновпрыск ремонт видео

Далее мы поговорим об устройстве и принципах работы моновпрыска, а также рассмотрим, как настроить систему моновпрыска своими руками. Читайте в ремонт моновпрыска опель вектра статье Настройка моновпрыска в гаражных условиях Устройство ремонт моновпрыска опель вектра Особенностью данного решения является то, что в его основе лежит всего одна инжекторная форсунка, которая осуществляет впрыск топлива.

Если сравнивать моновпрыск с карбюраторами, преимущества очевидны, так как моноинжектор обеспечивал простоту запуска двигателя, снижался расход топлива, отпадала необходимость гибкой настройки, чего нельзя сказать о карбюраторной дозирующей системе. Водители с моновпрыском отмечали лучшую отдачу от мотора при одновременной экономии топлива.

Сам моновпрыск представляет собой систему одноточечного впрыска топлива под низким давлением с электронным управлением, которая используется на бензиновых двигателях. В устройстве имеется одна форсунка, которой управляет электромагнитный клапан.

Воздух дозируется посредством дроссельной заслонки. Указанная форсунка установлена над дроссельной заслонкой, а распыляемое топливо попадает прямо в отверстие, которое присутствует между корпусом и заслонкой. Параллельно впрыск горючего через форсунку дополнительно синхронизируется с зажиганием импульс зажигания.

В устройстве также использованы различные датчики, которые помогают оптимизировать впрыск применительно к разным режимам работы ДВС для получения необходимого состава топливно-воздушной смеси. Распределение горючего по цилиндрам мотора происходит во впуске.

Значительным минусом решения также справедливо считается низкая ремонтопригодность и дороговизна отдельных запчастей. Ремонт моновпрыска опель вектра система моновпрыска не обеспечивала должного соответствия постоянно изменяющимся экологическим стандартам, в результате чего была вскоре заменена на более совершенные решения.

Настройка моновпрыска в гаражных условиях Корректная работа системы моновпрыска зависит от частоты вращения коленвала, от соотношения объема поступающего воздуха и его массы, от угла, на который открыта дроссельная заслонка, от показателя абсолютного давления во впуске и. Также имеется связь с кислородным датчиком лямбда-зонд. Сигнал от кислородного датчика подается на систему адаптации, которая корректирует работу моновпрыска, внося необходимые изменения на ремонт моновпрыска опель вектра режимах работы ДВС.

Вполне очевидно, что в процессе эксплуатации автомобиля в указанной системе возникают неисправности.

Карта сайта

Одной из наиболее распространенных проблем на машинах с моновпрыском является то, что обороты начинают плавать. В результате двигатель может неустойчиво работать под нагрузкой, на ХХ, на переходных режимах и.

В подобной ситуации необходим ремонт и настройка моновпрыска. Сразу отметим, что определить причину не просто, так как компьютерная диагностика для таких машин не предусмотрена.

Дело в том, что диагностический разъем отсутствует.

В списке неисправностей отмечены следующие поломки: Потеря герметичности приводит к неравномерному распределению горючего. В этом случае прокладку следует заменить на новую.

Инструкция по диагностике Опель Астра своими руками с помощью ноутбука или смартфон через OBD2 разъём

Определить, где находится OBD разъем

Определить какой автосканер подойдет для автомобиля

Подбор сканера (адаптера) для Опель Астра зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.

Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для Опель Астра».

Для определения типа OBD2 протокола и поддерживаемых вашим авто режимов диагностики можно на странице: «Режимы диагностики и протоколы автомобилей Opel».

Скачать диагностическую программу для сканера

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

Для подбора программы для адаптера перейдите в раздел: «Программы»

Воспользоваться инструкцией и провести диагностику

При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»

Определить ошибки и расшифровать их

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок Рено Меган»

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

Проверить ошибки повторно

Scan Tool Pro — бюджетный мультисканер для Опель Астра

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2020 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 1996 года выпуска в том числе с Опель Астра.

Opel Vectra: Проверка и регулировка зазоров клапанов

Opel Vectra / Инструкция по эксплуатации автомобиля Opel Vectra / Ремонт дизельного двигателя / Проверка и регулировка зазоров клапанов

Проверка ОБЩИЕ СВЕДЕНИЯ Проверку зазоров клапанов необходимо производить после
появления стука клапанов, капитального ремонта двигателя или при уменьшении мощности
двигателя. Проверку и регулировку производите на холодном двигателе.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Затяните ручной тормоз, поднимите переднюю часть автомобиля и снимите правое
переднее колесо.

2. Снимите крышку головки блока цилиндров.

3. Проверните коленчатый вал за болт крепления шкива коленчатого вала по часовой
стрелке, пока установочная метка на шкиве коленчатого вала не совместится с указателем
на корпусе масляного насоса. Для облегчения проворачивания коленчатого вала вывинтите
топливные форсунки.

4. Проверьте, что кулачки первого цилиндра распределительного вала направлены
вверх. Если кулачки направлены вниз, проверните коленчатый вал на один полный оборот.

5. Нарисуйте схему двигателя и пронумеруйте цилиндры от 1 до 4. Цилиндр № 1 находится
со стороны зубчатого ремня. Отметьте положение каждого клапана вместе с зазором
клапана. При проверке зазоров клапанов кулачок проверяемого клапана должен быть
направлен вверх.

6. Если все зазоры находятся в требуемых пределах, установите крышку головки
блока цилиндров, установите колесо и опустите автомобиль. Если фактически зазор
не соответствует норме, необходимо произвести регулировку.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вращайте шкив коленчатого вала до тех пор, пока кулачок клапана, который необходимо
отрегулировать не будет направлен вверх.

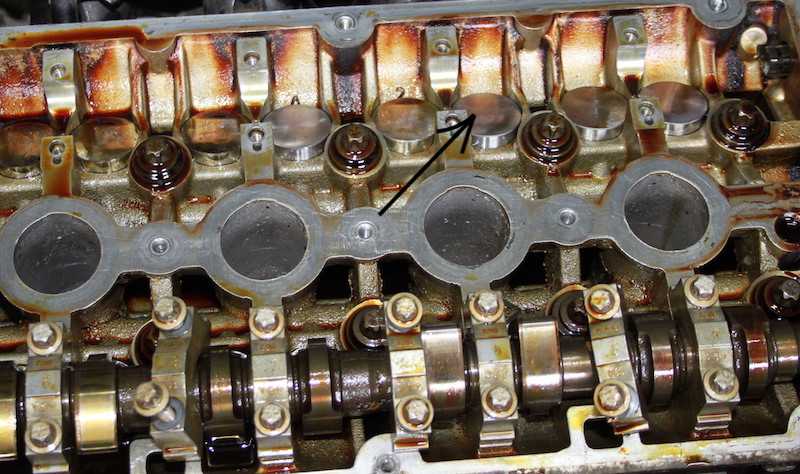

2. Поверните стакан толкателя таким образом, чтобы канавка на верхней кромке
толкателя не была направлена к передней части двигателя.

3. Установите лезвие отвертки между кромкой стакана толкателя и основание распределительного
вала и переместите стакан толкателя вниз настолько, чтобы можно было извлечь прокладку
из стакана толкателя.

4. Очистите регулировочную прокладку и измерьте ее толщину микрометром.

5. Прибавьте измеренный зазор клапана к толщине первоначальной регулировочной
прокладки, после чего из полученного числа отнимите требуемый клапанный зазор. В
результате вы получите толщину новой требуемой регулировочной прокладки.

Например: Измеренный зазор клапана 0,35 мм.

Плюс толщина первоначальной регулиро вочной прокладки 2,7 мм.

Равно 3,05 мм.

Минус требуемый зазор 0,25 мм.

Требуемая толщина прокладки 2,8 мм.

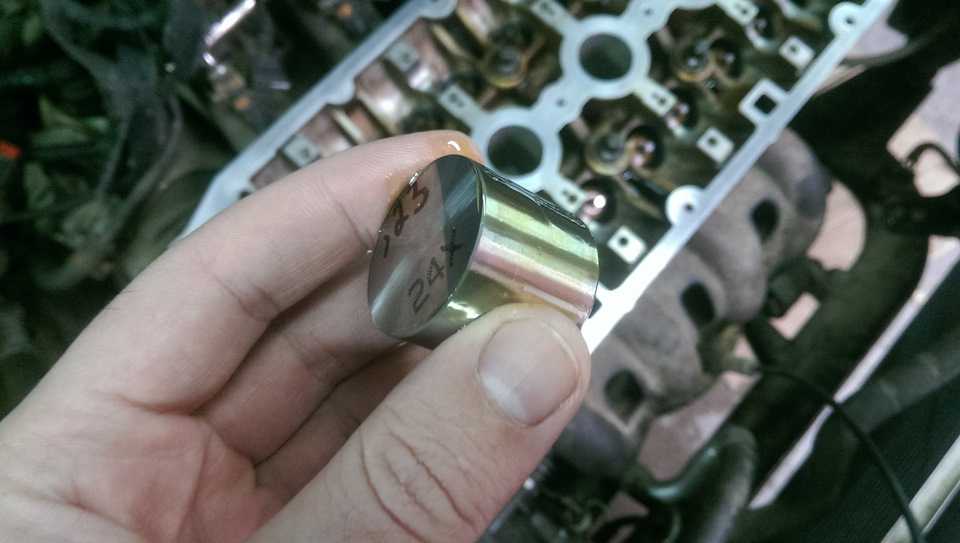

6. Возьмите регулировочную прокладку требуемой толщины, смажьте ее чистым моторным
маслом и вставьте в стакан толкателя, чтобы обозначение толщины регулировочной прокладки
было направлено вниз.

7. Аналогичным образом отрегулируйте зазоры клапанов на остальных клапанах.

8. Несколько раз проверните коленчатый вал двигателя и повторно измерьте зазоры
клапанов.

9. Установите крышку головки блока цилиндров, установите колесо и опустите автомобиль.

Замена уплотнительного кольца распределительного вала

Расположение болтов крепления заднего кожуха зубчатого ремня к головке блока
цилиндров

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите шкив распределительного вала.
2. Отвинтите болты крепления заднего кожуха …

Распределительный вал и толкатели

Последовательность
затягивания гаек крепления крышек подшипников распределительного вала
Снятие
Снятие крышки
подшипника распределительного вала

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите крышку головк …

Другое на сайте:

Колеса и шины
Величина давления воздуха в задних шинах автомобилей с кузовом универсал составляет
2,5 бар, а при полной загрузке автомобиля – 3,2 бар.
Величина рекомендованного давления в шинах указана на таблич …

Воздушный фильтр и воздушные впускные каналы
Снятие ВОЗДУШНЫЙ ФИЛЬТР
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ослабьте хомуты и снимите впускной канал с корпуса воздушного фильтра.2. На
двигателях 1.9 литра отсоедините трос акселератора от крышки воздушного ф …

Автомобили с МКПП
1. Затяните стояночный тормоз.
2. При неподвижном автомобиле нажмите кнопку „Старт/Стоп“.
3. Включите первую передачу или передачу заднего хода. …

Ремонт двигателей различных марок Опель

Ремонт двигателей различных марок опель. включая акпп опель и рулевые рейки опель. проводится на базе современно оснащенных предприятий. которые расположены в различных районах города Москва, позволяющих оказывать услуги по ремонту двигателя опель. акпп опель и реек опель в ближайшем для владельца авто месте. Весь перечень работ, связанный с восстановлением вышеупомянутых деталей проходит в строгом соответствии с рекомендациями и последовательностью выполнения технологических операций, отраженных в схемах ремонтов, разработанных производителей транспортных средств и запчастей поставляемых на конвейер.

При выходе из строя двигатели. акпп и рулевые рейки опель предварительно дают оценку состояния вышедшего из строя узла, в том числе и двигателя опель. и формируется последующая тактика ведения и решения вопроса о замене или ремонте. При ремонте акпп опел ь первым делом проходит полная дефектовка с уточнением деталей, требующих замены.

Во время ремонта двигателя опель также определяется степень изношенности двигателя opel и перечень запчастей, которые нужно заменить. Тот же подход используется при оценке состояния реек опель. которые в большинстве случаев могут быть восстановлены в среде специализированного подразделения. По окончании работ связанных с исправлением неисправности проводятся контрольные испытания, про помощи которых оценивается качества работ и ,соответственно, решается вопрос о гарантии на перечень предоставленных услуг. Все работы проходят с использованием сертифицированных запасных частей.

Начальная стадия поломки z18xer — дизельный звук при запуске

Начальным симптомом данной проблемы станет дизельный шум при запуске двигателя, который пройдёт через несколько секунд. В чём же причина такого шума? Это начинают шуметь муфты механизма изменения фаз. Как показывает практика, они начинают шуметь из-за недостатка масла или из-за некачественного моторного масла, к которому очень чувствителен данный механизм. Некачественное масло после остановки двигателя стекает обратно в поддон, не образуя на поверхности качественную плёнку, из-за этого начинается повышенный износ, который и приводит к последующему нарастающему шуму.

Также отсутствие масла может быть вызвано другой причиной- на управляющих клапанах, которые дозируют давление масла, поступающего к механизму, есть фильтрующие сеточки. Со временем эти сеточки засоряются, и маслу сложнее через них пробраться, в результате механизм изменения фаз работает на сухую.

В принципе, причина одна- отсутствие масла в достаточном количестве, не важно, что вызывает данную причину. По началу, когда износ ещё небольшой или его ещё нет, замена масла и простая прочистка узла может решить проблему

Если с проблемой не начать сразу бороться, то дизельный шум на X18XER и X16XER будет сопровождать в течение всего времени работы двигателя, а не только при запуске холодного двигателя. Это произойдёт вследствие износа муфт механизма изменения фаз. Тогда муфты будут болтаться, зазор будет огромным, и никакими присадками это не исправишь, только замена. Под замену сразу попадают шестерни, регулирующие клапана и сопутствующие расходники. Сразу можно заменить ремень ГРМ, всё равно его снимать. Ниже- список деталей с их номерами.

Холостого хода

Если регулятор холостого хода или РХХ выходит из строя, водитель сможет узнать об этом по нестабильной работе двигателя. Иногда мотор может произвольно глохнуть.

Для замены клапана холостого хода сделайте следующее:

Демонтируйте резиновую гофру, которая идет от дроссельного узла до воздушного фильтра, но перед этим отключите всю проводку и освободите патрубок, подключенный к бачку с антифризом.
Сняв гофру, вы можете увидеть дроссель, к которому поперек прикручен датчик холостого хода.
Далее, следует выкрутить и произвести демонтаж этого клапана. Чтобы сделать это, отключите разъем на торце, рядом с крышкой, а затем, используя шестигранник, выкрутите клапан из места монтажа. Если у вас стоит не штатный клапан, то понадобится гаечный ключ соответствующего размера.
Далее, нужно разъединить сам клапан вместе с дросселем. Демонтируйте РХХ и поменяйте его на новый.

Начальная стадия поломки z18xer — дизельный звук при запуске

Список деталей для замены.

Клапан электромагнитный фазорегулятора (нового образца) 2 штуки (выпуск/впуск) GM 12 35 299 / 55 567 050
Шестерня распредвала впускная (нового образца) GM 55 567 049
Шестерня распредвала выпускная (нового образца) GM 55 567 048
Болт электромагнитного клапана 2 штуки OPEL 20 05 086
Втулка шестерни распредвала 2 штуки OPEL 0636924
Винт, torx, m10×80, зубчатое колесо к распредвалу 2 штуки OPEL 5636971
Сальник распредвала 2 штуки OPEL 06 36 930
Прокладка клапанной крышки OPEL 56 07 980
Крышка болта шестерен распредвалов 2 штуки 56 36 974 / 55 557 288

Хочу отметить, что на заводе знают об этой болячке, поэтому купить такие же шестерни, которые были установлены с завода, невозможно, на Опеле переработали эту деталь, и теперь они типа усиленные. Работает, ну и ладно.

Вот так выглядит данный узел в сборе

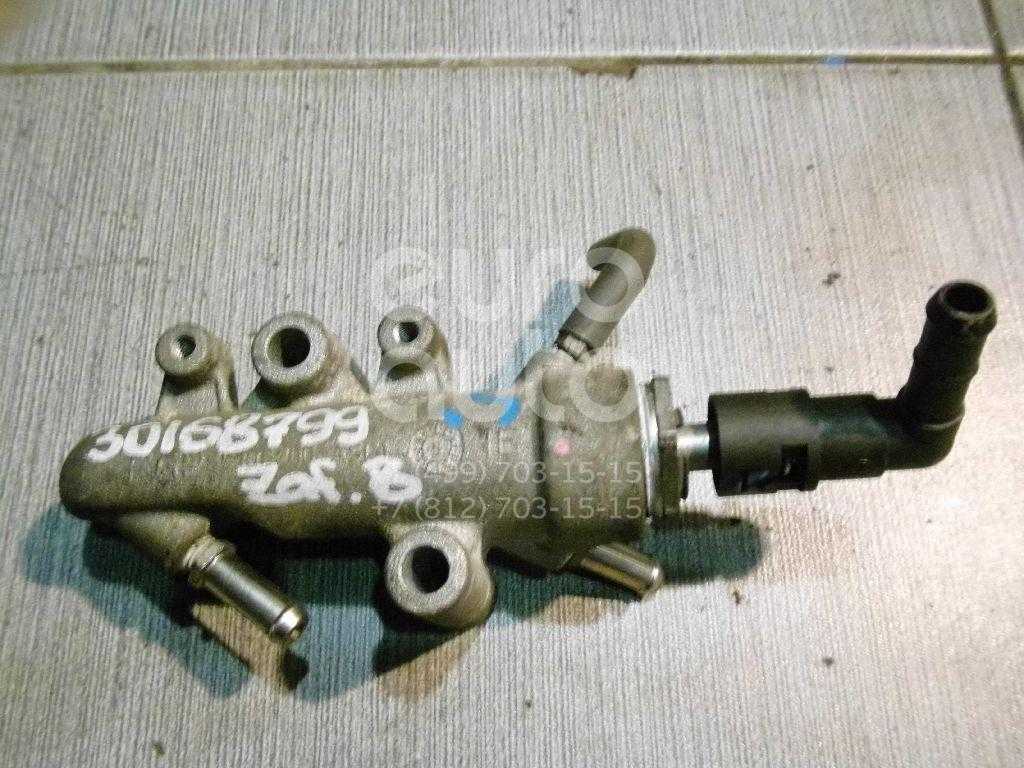

А это корпус электроклапанов вместе с клапаном, через этот корпус подаётся масло к муфтам шестерён

Тот же корпус, установленный на двигатель

В заключение. Не используйте плохое масло, это может сказаться на самых подверженных износу деталях. Также регулярно меняйте моторное масло, чтобы оно не теряло своих свойств, особенно не изменяло вязкость и не расслаивалось.

9.26. Клапаны регулировки давления

Предупреждение

Замену клапанов регулировки
давления необходимо производить одновременно, при этом оба клапана должны быть
одинаковыми (маркировка клапана нанесена на корпусе клапана).

КЛАПАНЫ, УСТАНОВЛЕННЫЕ НА ГЛАВНОМ ТОРМОЗНОМ ЦИЛИНДРЕ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для уменьшения потерь тормозной жидкости
снимите крышку с пополнительного бачка тормозной системы, закройте
горловину бачка полиэтиленом и вновь навинтите крышку. Это необходимо
для того, чтобы крышка герметично закрывала пополнительный бачок.

2. Установите соответствующий контейнер под
главный тормозной цилиндр, чтобы при отвинчивании клапанов собрать
вытекшую тормозную жидкость.

3. Промаркируйте тормозные трубки, затем отвинтите
соединительные гайки и отсоедините тормозные трубки от клапанов регулировки
давления. Закройте концы трубок подходящими пробками.

4. Вывинтите клапаны регулировки давления из
главного тормозного цилиндра и закройте отверстия в главном тормозном
цилиндре подходящими пробками.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности,
обратной снятию.

2. Снимите полиэтилен с заливной горловины пополнительного
бачка и прокачайте гидравлическую тормозную систему.

КЛАПАНЫ, УСТАНОВЛЕННЫЕ В ЗАДНЕЙ ЧАСТИ ДНИЩА АВТОМОБИЛЯ

Снятие

Расположение клапана регулировки давления в задней части днища автомобиля
на моделях с двигателями DOHC

1 – клапан регулировки давления;2 – скоба крепления клапана

ПОРЯДОК ВЫПОЛНЕНИЯ

2. Поднимите заднюю часть автомобиля и зафиксируйте
на подставках.

3. Под задней частью автомобиля отвинтите соединительную
гайку и отсоедините тормозную трубку от клапана регулировки давления.
Закройте конец тормозной трубки подходящей пробкой.

4. Аналогичным образом отсоедините от клапана
гибкий тормозной шланг.

5. Извлеките скобу, крепящую клапан регулировки
давления к кронштейну, и снимите клапан регулировки давления. На некоторых
моделях на скобе, крепящей клапан регулировки давления закреплен провод
датчика ABS (см. рисунок).

6. Аналогичным образом снимите второй клапан
регулировки давления.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности,
обратной снятию.

Почему требуется замена фазорегуляторов Опель Астра H?

Причиной появления неисправности часто бывает отказ клапанов. Они могут быть старого образца, тогда у них шток изготовлен из твердого сплава, а стакан – из мягкого металла. В результате работы стакан быстро изнашивается, и механизм может заклинить. Модернизированные механизмы не имеют этого недостатка. И шток, и стакан изготавливаются из одинакового материала, что исключает разность износа.

Основным устройством фазовращателя являются шестерни, механизм которых управляется давлением масла с помощью электромагнитов, которыми управляет электронный блок.

Основными причинами выхода из строя системы фазорегулятора могут быть:

механическая поломка фиксатора шестерней. Может возникать при длительной эксплуатации автомобиля;
масляное голодание – недостаточный уровень или использование масла, не предназначенного для работы в двигателях Опель Астра Н. Шестерни и клапаны чувствительны к недостатку масла в системе;
длительное использование масла без замены. В результате фильтрующие сеточки забиваются, и прекращается его подача к механизму.

Рейтинг

( Пока оценок нет )

Добавить комментарий

Опель астра н. регулировка зазоров в приводе клапанов

Опубликовано: 02 Июл 2021Рубрика: Опель Корса (Opel Corsa)Автор: editor

Впускной коллектор Opel Vectra A

Общие сведенияПредупреждение

При установке впускного коллектора необходимо использовать новую прокладку.

СнятиеОтсоединение шланга подачи охлаждающей жидкости от впускного коллектора

Крепление шланга вентиляции картера к впускному коллекто ру на моделях 1,6 л

Снятие впускного коллектора на моделях 1,6 л

Общие сведения

1. Снимите провод массы с аккумулятора.

2. Слейте охлаждающую жидкость из системы охлаждения.

7. Промаркируйте и отсоедините от передней части карбюратора вакуумные трубки.

8. Отсоедините от карбюратора электрические разъемы.

12. На моделях 1,4 и 1,6 л отсоедините электрический разъем от датчика указателя температуры.

13. Отвинтите верхнее крепление генерато ра к впускному коллектору.

15. Проверьте, что все шланги, трубы и электрические разъемы отсоединены от впускного коллектора.

18. При необходимости снимите с впускного коллектора карбюратор.

Установка

Общие сведения

4. Проверьте правильность подсоединения шлангов, труб и электрических разъемов.

5. Залейте охлаждающую жидкость в систему охлаждения.

6. Проверьте и, при необходимости, отрегулируйте трос акселератора.

Видео про «Впускной коллектор» для Opel Vectra A

Замена прокладки впускного коллектора Opel Vectra A

Впускной коллектор опель вектра с 1.6 z16xep

замена прокладки впускного коллектора опель вектра А, C16NZ

Начальная стадия поломки z18xer — дизельный звук при запуске

Opel Vectra Caravan › Бортжурнал › Ремонт кулисы, замена кнопочек и так далее

Как я уже писал, кулиса была сломлена жизнью или крепкой рукой предыдущего хозяина. Я ее, конечно, восстановил, но надежды купить целую не потерял.Что-то ветер дует в спину, не пора ли к магазину?На разборке были приобретены следующие прибамбасы, цена в уе:крышечка на зеркало — 2,5

вертолет почти как новый, но не новый — 15джойстик зеркал — 5

кнопочки стеклоподъемников+2 кулисы+рамка для стеклоподъемников в нагрузку — 30

чехол для кпп — 10арка ремонтная(датская, иносраннная) — 13

палец-штифт для соединения вертолета с механизмом на мкпп — 6,5пластик вокруг рулевой колонки — 10

Итак, погнали. Как снимать вертолет, механизм на мкпп и саму кулису, писать не буду, все расписано. Ну, может, пара моментов:1.вертолет проще снимать с его креплением, доступ к его держащим 4 болтам есть, достается вверх слева от аккумулятора. Ничего больше снимать не надо(аккум, площадка его, и т.д.)2. механизм так же снимается без снятия аккума. Доступ к болтикам есть.3. перед тем, как снять механизм, надо вдвинуть штифт на его корпусе, он в виде кнопки с пружинкой. Вдвигается если вилка стоит в нейтральном положении и чуть повернуть по часовой стрелке.4. Когда собрано все вместе, прежде, чем затянуть винт, ужимающий тягу-палку из салона к вертолету, надо в салоне вставить штырек(отвертку, шило, макаронину) в отверстие слева на рычаге кпп(под кожухом) и в самом корпусе селектора. Потом нажать подпружиненную кнопку-штифт на механизме выбора передач. И только потом затягивать болт на 13.5. На 2.0 dti палка своей длинны и формы. На Малиновке продаваны говорили, что все фигня, все палки одинаковые. У меня лежало рядышком 3 палки от Верок Б. Одна из них дизельная, остальные бензинки. Все 3 — разные как по длине, так и по изгибам.Моя, кстати, самая длинная.

6. Процесс снятия селектора МКПП из салона: снимаем кожух, видим, что селектор МКПП вставлен в перпендикулярную ей ось и держится при помощи штифта с круглой-пружинкой, обнимающей рычаг. Пружинку отдать(можно руками, она не тугая), штифт вынуть. Рамку с кнопками стеклоопущеников открутить и в сторону(2 самореза).Под капотом открутить болтик на 13, на хомуте.Потом открутить 4 болтика, держащие сам механизм селектора, по его углам.Потом тянуть палку на себя, чуть покачивая. Она вынемется. Только потом вынуть сам механизм-кулису.7. Вертолет. Вещь в себе. Может люфтить, но это не критично.Критично 2 вещи, когда его надо ремонтировать. Первая — спадает пластиковая тяга. Т.е. такой там износ. Частично лечится хомутиками. Вторая — место соединения вертолета и механизма на МКПП. Там такой типа кардан. Разбивается как пластиковая втулкка, так и штифты, и даже сама металлическая вилка(как в моем случае). Ремкомплект из 2 пальцев(с пружинкой) и пластика стоит 30р.(15 трампов) на Малиновке. Но понадобится еще и вилка с сальником в механизм, плюс прокладка.Но мы же колхозим экономим. Поэтому вилку я просто завалил, а отверстия просверлил в сварке(8 и 6).

8. Кулиса в салоне, если яблоко(шар посередине рычага) разбил посадочное, лечится хомутиками или вставкой. Я лечил хомутами.

Чего я добился — передачи переключаются, хлтя и не четко и нет той легкости, какую я ожидал, увы. Вроде все работает, но что-то как-то не так.

Поставил кнопочки стеклоопущенцев. Уррра — все работает. Вернее, есть плюс — стекла опускаются. Есть и минус — при попытке поднять, они перекашиваются)))

Постаавил кнопку регулировки зеркал. Они и заворочились. Чтобы добраться до его разъема, надо снять не всю дверную карту, а только верхнюю пластиковую часть с ручкой. Он держится на 3 или 4 болтах — под треугольником напротив зеркала бокового(он просто отковыривается), под ручкой(он тоже отщелкивается), и под сеточкой пищалки(тоже отщелкивается).

Пришлось сгонять на шиномонтаж — спускало заднее колесо по ободу, сразу обратил внимание, что резина подъедена изнутри. Надо глянуть на рычаги, хм

Минус 5 трампов шиннику.

Очень-ца ищу крышку багажника-нама. Хитрые барыги простят 120-150 трампов, что занадта. Может, кому надоела или лежит без дела?))) Ну и молдинги нужны)

источник

Почему требуется замена фазорегуляторов Опель Астра H?

Основными причинами выхода из строя системы фазорегулятора могут быть:

механическая поломка фиксатора шестерней. Может возникать при длительной эксплуатации автомобиля;
масляное голодание – недостаточный уровень или использование масла, не предназначенного для работы в двигателях Опель Астра Н. Шестерни и клапаны чувствительны к недостатку масла в системе;
длительное использование масла без замены. В результате фильтрующие сеточки забиваются, и прекращается его подача к механизму.

Z18xer обратный масляный клапан

Речь в данной записи пойдет об обратном клапане который стоит в блоке за генератором. Как большинство знает, он нужен что бы масло, на заглушенном двигателе, не стекало с фазорегуляторов в поддон. Про этот обратный клапан я уже упоминал в прошлой записи: Начало моей борьбы с болезнью Z18XER , установлен он был 20.09.2017 года и проехал 20к км, а запись делаю только сегодня (05.12.2018). Все это время я «прислушивался» к его работе, и не делал запись. Повторюсь, он стоит за генератором, и чтобы к нему добраться нужно снять приводной ремень, откинуть в сторону генератор, выкрутить заглушку, и провозиться N-ное количество времени с извличением заводского клапана.

Я извлекал этого черта долго и мучительно, расковырял его внутренности без проблем, а вот корпус извлечь была еще та камасутра. Подбирал по диаметру строительный саморез с головкой под ключ, подлаживал под головку шайбу, чтобы было во что упереться шляпке самореза. Вкручивал саморез в корпус клапана и пытался впрессовывать его прокручивая саморез который через шайбу уперся в блок. Фотки не делал, так-как был увлечен столь приятной процедурой извлечения этого гада. Даже руки опускались, думал там он и умрет. Но спустя час с «небольшим», саморезу удалось хорошо зацепиться, и корпус извлекся. Попробую проиллюстрировать основную операцию этого процесса.

Самое тяжёлое пройдено. Клапан спроэктировал исходя из информации полученной на форуме : Подскажите, как извлечь обратный клапан маслосистемы? , там пользователь под ником djus тоже смастерил себе клапан. Но я пошел своим путем.

Этот клапан легко установить в посадочное место, а также очень легко извлечь. А это самое главное. Шарик использовался такого же диаметра что и в родном (диаметр 7 мм), пружинку подобрал не сильно жесткую (диаметром 6 мм, длинной 15 мм, диаметр проволоки 0,5 мм). С помощью заглушки, которая вкручивается в корпус клапана, регулируется степень давления пружинки на шарик. Самое сложное было притереть шарик внутри клапана, так-как после токарки поверхность прилегания была неидеальной, и без притирки он не закрывался плотно. Для притирки приварил один из шариков к стальному прутку, намазывал притирочной пастой шарик и притирал. В регулировочном винте сделал пропил ножовкой по металу для возможности его вкручивать отверткой. Дальше отрегулировал пружинку так чтобы она слегка прижимала шарик внутри клапана и он там не болтался, но что бы клапан свободно продувался в направлении хода масла. После регулировку я этот винт накернил, дабы он не выкрутился в процессе работы, и не натворил делов. Установка нового клапана на свое место: в клапан вкрутил болт М6 подлиннее, аккуратно запрессовал его молоточком до характерного звука упирания метал в метал. И закрутил заглушки масляного канала в блоке. Кому будет полезно, детальные чертежи составляющих клапана:

Все проходы для масла просчитывал по сечениям, беря за основу заводской клапан, и ту информацию которую удалось найти в интернете. Главное не брать длинную пружинку, что бы при ее сжатии она не закрыла проход маслу.

Ну и самое главное, для чего это все делалось. На протяжении года с небольшим мой клапан меня ни разу не подвел. Даже после двухдневного простоя двигатель заводился без дизеления, больше не доводилось оставлять машину без движения. Но есть один минус этой конструкции, а точней материала из которого он сделан. На холостых оборотах, когда давление масла низкое, под капотом слышно как шарик стучит внутри клапана. В заводском клапане шарик находиться в пластмассовой обойме, и его работу на холостых не слышно. Может быть, если изготовить данный клапан из какого-то термоустойчивого маслостойкого пластика, тогда и притирать было бы проще, и не было бы слышно работу шарика.

Неисправности и ремонт двигателя Opel Z16XEP

В 2002 году на базе Z16XE был разработан новый двигатель Z16XEP. От своего предшественника он отличается новой головкой блока цилиндров Twinport со своим впускным коллектором. Она все такая же 16-клапанная, где диаметр впускных клапанов равен 31.2 мм, а выпускных 27.5 мм, но у нее есть одна особенность. На низких оборотах половина впускных клапанов закрываются заслонкой, что увеличивает скорость потока и улучшает тягу. На высоких оборотах заслонка открывается, и мотор работает как полноценный 16-клапанник. Нужно отметить, что на Z16XEP нет гидрокомпенсаторов, и вы должны регулировать клапаны через каждые 150 тыс. км. Клапанные зазоры на холодном моторе: впуск 0.25 мм, выпуск 0.3 мм. В системе ГРМ используется ремень, по регламенту вы должны менять ремень ГРМ через каждые 150 тыс. км. Если этого не сделать, серьезно возрастает риск его обрыва, а при обрыве ремня Z16XEP гнет клапана. Конечно же, на новом двигателе используется новый блок управления Multec. В 2007 году в серию пошла модифицированная версия вышеописанного мотора под названием Z16XE1. От Z16XEP от отличается системой Twinport, которая была модифицирована. С 2005 года начался выпуск моторов Z16XER, которые в будущем полностью вытеснили Twinport Z16XE1.

Проблемы и недостатки двигателей Опель Z16XEP/Z16XE1

1. Наиболее популярная проблема на этих движках это выход из строя Твинпорта, после чего появляется ошибка, сигнализирующая о низком напряжении на датчике, а ваш автомобиль хуже тянет на определенных оборотах. В идеале вопрос решается заменой всего блока Twinport, но если износа нет, то можно попробовать его отремонтировать. Существует множество контор, которые помогут с этим вопросом. Иногда идут на более радикальные меры и отключают Твинпорт вовсе, но тут главное прошить ЭБУ под новые условия работы. На двигателе Z16XE1 система Twinport была изменена и подобная неисправность обошла мотор стороной. 2. Кроме того, на этих моторах присутствует система EGR, которую нужно периодически чистить иначе автомобиль будет хуже ехать, а неровные холостые станут неотъемлемым атрибутом жизни вашего транспортного средства. Хорошим вариантом будет заглушить клапан EGR и прошить блок управления на работу без него.

В остальном мотор достаточно обычный, ничего сверхъестественного, вам нужно только регулярно его обслуживать, использовать оригинальное масло, рекомендованное производителем, и хороший бензин.

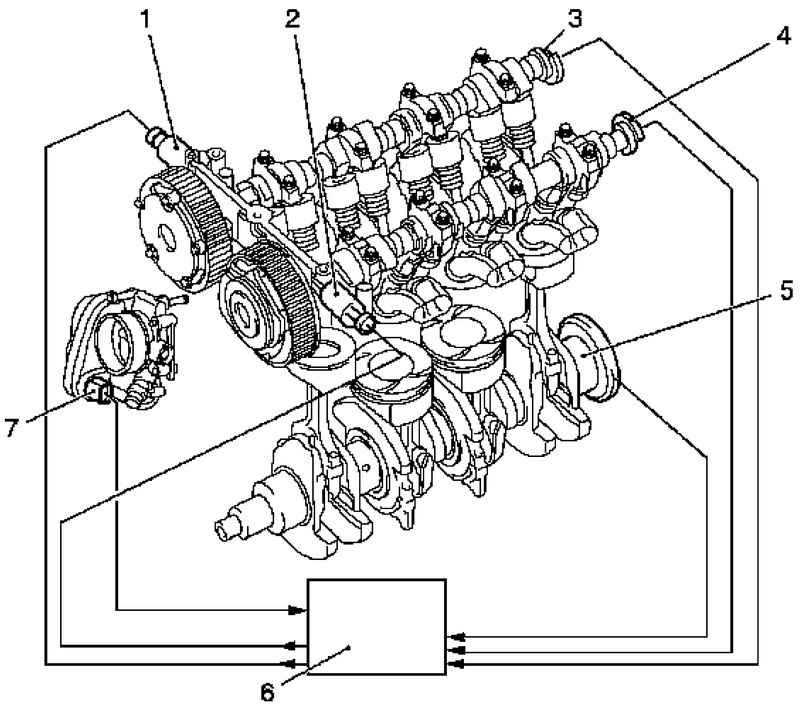

Положения распределительного вала (датчик фаз)

Обычно в моделях Вектра ДПРВ работает без нареканий, но и в его работе могут проявиться неисправности. О выходе из строя регулятора свидетельствует нестабильная работа силового агрегата, проблемы с запуском мотора, а также повышенный расход горючего. Также о неработоспособности регулятора водитель может быть предупрежден индикатором Check, появляющимся на приборной панели.

При обнаружении неисправностей необходимо произвести замену устройства:

Сначала производится отключение устройства и снимается патрубок, после чего необходимо демонтировать воздушный фильтр с соответствующим контейнером.
Затем следует открутить три винта, фиксирующие подушки. На этом этапе надо быть осторожным, чтобы не повредить магистрали системы кондиционирования. После этого выкручивается еще один болт, затем крепление можно отодвинуть в сторону.
Убрав защиту, подложите ветошь, чтобы не допустить потери винта-звездочки. Открутите болт.
Извлеките контроллер и отключите провод. Замените его на новый. Диагностику нужно проводить после подключения всех регуляторов (автор видео — Александр Дмитриев).

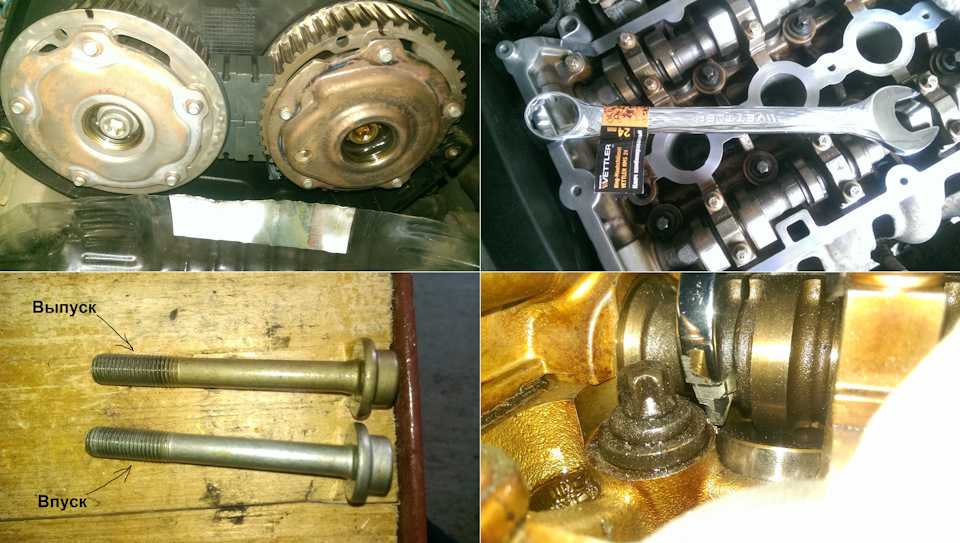

Опель Астра регулировка клапанов в двигателе 1,6 СТО Спатрак

Регулировка клапанов Опель Астра Н нужна для хорошей работы двигателя, особенно если на авто установлен Газ.

Проверка тепловых зазоров клапанов Опель Астра с двигателем A16XER и двигателем Z16XER. необходимо производить каждые 100-150 000 км по мануалу. При использовании ГБО рекомендуется каждые 30 000 км как минимум проверить зазоры в клапанах. Если зазоры не соответствуют заявленным заводом изготовителем ( впуск 0,25 и выпуск 0,31 ) то необходима регулировка клапанов на двигателе A16XEP (ХЕР) Опель Астра 1,6 для этого автомобиль прогоняется на Сто Спартак и оставляется на 1 день минимум.

Далее происходит процесс предварительной разборки , для начала снимается декоративная крышка катушки зажигания и сама катушка зажигания, в оригинальной в местах крепления болтов на м6 есть специальные резьбы на М8 в них можно закрутить длинные болты м8 и таким образом спрессовать катушку со свечей это уже даст возможность снять крышку клапанов.

Сняв крышку клапанного механизма будет видно распредвалы и толкатели (не гидрики,гидрокомпенсаторы) клапанов между которыми и нужно проверить зазоры, для этого необходимо иметь плоские щупы от 0,03 до 0,50 мм с шагом 0,01 мм, это позволит точно определить зазоры в клапанах двигателя Опель Астра 1.6 ХЕР ,16XEP,16XER .

Показания тщательно записывать по каждому клапану.

Клапана необходимо регулировать на таких двигателях Опель Астра :

Двигатель Z16XER первоначально устанавливался на Опель Астра Н с 2004 г. Подобный двигателю A16.

Опель Астра регулировка клапанов

Это процесс сложный и требует снятия ремня ГРМ фазовращателей впуск и выпуск и крышки под ними. Перед разборкой ГРМ нужно проверить метки ГРМ и фазы открытия-закрытия клапанов. Добрый Фазовращателики торкс 50 и сами болты крепления, заглушки очень маленькую глубину под инструмент, распредвал нужно удерживать рожковым ключем на 22.

Цена работы по регулировке 2200 грн + запчасти (толкатели, прокладка ,сальники, комплект ГРМ при необходимости)

записаться можно по телефону 068.352-2257.

Срок выполнения работы 1-2 дня.

Регулировка клапанов Шевроле Круз

stoa.com.ua

Возможные неисправности

Как и любой другой узел, контрольный щиток на Опель Астра J, H или на другой модели может выходить из строя.

Неисправности могут быть следующие:

Повреждение контрольного щитка. В этом случае могут не работать все приборы или только часть из них. Необходимо произвести диагностику состояния узла и произвести его ремонт, если есть возможность. Если нет — то щиток нужно будет менять. Проверить приборку своими силами в домашних условиях без соответствующего оборудования и знаний — невозможно. Поэтому если вы столкнулись с подобной проблемой, то лучше всего сразу обратиться к специалисту.
Не функционирует датчик уровня температуры двигателя или уровня горючего в баке. Причина может заключаться в повреждении контрольного щитка, выходе из строя самого контроллера, а также в повреждении проводки. Если неисправен датчик, то его придется менять — датчик уровня топлива расположен в бензобаке, а температуры антифриза — в моторном отсеке. Если проблема в проводке, то ее надо будет прозвонить. В некоторых случаях причина проблемы заключается в окислении наконечников, в этом случае их можно попытаться зачистить. Если эта процедура не дала результатов, то наконечники придется менять.
Не функционируют контрольные лампочки. Если перегорела сама лампочка или вышел из строя ее контроллер, то эти элементы подлежат замене. Как и в предыдущем случае, проблема также может заключаться в плохой проводке — поврежденные провода нужно поменять, а закисленные контакты — очистить. Как вариант, проблема может заключаться в недостаточном прилегании контактов патрона индикатора к самой микросхеме. Если это так, то контакты нужно подогнуть либо произвести замену патрона.
Не работает тахометр или спидометр. Такие неисправности проявляются достаточно редко и, как правило, причина кроется непосредственно в поломке устройства. Нужно произвести диагностику и замену элементов при необходимости.
Перестала работать подсветка, при этом все приборы работают в нормальном режиме. Возможно, причина заключается в повреждении кабеля подсветки контрольного щитка. Нужно произвести его проверку и, если нужно, поменять (автор видео — канал UFO Tuning).

Холостого хода

Для замены клапана холостого хода сделайте следующее:

Демонтируйте резиновую гофру, которая идет от дроссельного узла до воздушного фильтра, но перед этим отключите всю проводку и освободите патрубок, подключенный к бачку с антифризом.
Сняв гофру, вы можете увидеть дроссель, к которому поперек прикручен датчик холостого хода.
Далее, следует выкрутить и произвести демонтаж этого клапана. Чтобы сделать это, отключите разъем на торце, рядом с крышкой, а затем, используя шестигранник, выкрутите клапан из места монтажа. Если у вас стоит не штатный клапан, то понадобится гаечный ключ соответствующего размера.
Далее, нужно разъединить сам клапан вместе с дросселем. Демонтируйте РХХ и поменяйте его на новый.

Список деталей для замены.

Клапан электромагнитный фазорегулятора (нового образца) 2 штуки (выпуск/впуск) GM 12 35 299 / 55 567 050
Шестерня распредвала впускная (нового образца) GM 55 567 049
Шестерня распредвала выпускная (нового образца) GM 55 567 048
Болт электромагнитного клапана 2 штуки OPEL 20 05 086
Втулка шестерни распредвала 2 штуки OPEL 0636924
Винт, torx, m10×80, зубчатое колесо к распредвалу 2 штуки OPEL 5636971
Сальник распредвала 2 штуки OPEL 06 36 930
Прокладка клапанной крышки OPEL 56 07 980
Крышка болта шестерен распредвалов 2 штуки 56 36 974 / 55 557 288

Вот так выглядит данный узел в сборе

А это корпус электроклапанов вместе с клапаном, через этот корпус подаётся масло к муфтам шестерён

Тот же корпус, установленный на двигатель

Opel Astra H (Family) / Руководство

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном — полностью закрываться.

Зазор измеряют щупом на холодном (при температуре +20 °С) или прогретом двигателе (при рабочей температуре) между кулачками распределительных валов (кулачок должен быть направлен от толкателя) и регулировочной шайбой толкателя клапана.

Для холодного двигателя автомобиля Opel Astra номинальный зазор на впускном распределительном валу составляет (0,25±0,04) мм, на выпускном валу — (0,31±0,04) мм.

Вам потребуются: набор щупов, микрометр.

1. Снимите крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).

2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. Установка поршня первого цилиндра в положение ВМТ такта сжатия). При этом кулачки впускных клапанов 2-го цилиндра и выпускных клапанов 3-го цилиндра должны быть направлены вверх и расположены симметрично под небольшим углом внутрь (к центру головки блока).

3. Измерьте набором щупов зазоры.

Если зазоры не соответствуют норме, определите с помощью щупов действительный зазор и запишите полученные значения. Аналогично измерьте зазоры в остальных клапанах. Для этого выполните следующее:

проверните коленчатый вал на пол-оборота. В этом положении проверьте зазоры на кулачках впускных клапанов 1-го цилиндра и выпускных клапанов 4-го цилиндра;
снова проверните коленчатый вал на пол-оборота. В этом положении проверьте зазор на кулачках впускных клапанов 3-го цилиндра и выпускных клапанах 2-го цилиндра;
проверните коленчатый вал еще на пол-оборота и проверьте зазор на кулачках впускных клапанов 4-го цилиндра и выпускных клапанов 1-го цилиндра.

Если зазоры в приводе клапанов не соответствуют норме, отрегулируйте зазоры. Необходимо заменить толкатели тех клапанов, зазоры которых отличаются от номинальных значений. Для регулировки зазоров в приводе клапанов снимите распределительные валы (см. Снятие, дефектовка и установка распределительных валов).

4. Снимите толкатели клапанов.

5. На внутреннюю сторону толкателя нанесен регулировочный размер, которому соответствует толкатель.

6. Рассчитайте размер (все значения в мм) регулировочного толкателя N по формуле

N = Т + А — S,

где Т — размер снятого толкателя;

А — измеренный зазор в клапане;

S — номинальное значение зазора.

7. Установите толкатели клапанов, рассчитанные по формуле, и все снятые детали в порядке, обратном снятию, проверьте зазоры. При необходимости повторите операции, указанные выше.

Рейтинг

( Пока оценок нет )

Добавить комментарий

Опель Корса (Opel Corsa) 0

Опель Кадет (Opel Kadett) 0
