Элементы комбинации приборов

Возможные неисправности

Как и любой другой узел, контрольный щиток на Опель Астра J, H или на другой модели может выходить из строя.

Неисправности могут быть следующие:

  1. Повреждение контрольного щитка. В этом случае могут не работать все приборы или только часть из них. Необходимо произвести диагностику состояния узла и произвести его ремонт, если есть возможность. Если нет — то щиток нужно будет менять. Проверить приборку своими силами в домашних условиях без соответствующего оборудования и знаний — невозможно. Поэтому если вы столкнулись с подобной проблемой, то лучше всего сразу обратиться к специалисту.
  2. Не функционирует датчик уровня температуры двигателя или уровня горючего в баке. Причина может заключаться в повреждении контрольного щитка, выходе из строя самого контроллера, а также в повреждении проводки. Если неисправен датчик, то его придется менять — датчик уровня топлива расположен в бензобаке, а температуры антифриза — в моторном отсеке. Если проблема в проводке, то ее надо будет прозвонить. В некоторых случаях причина проблемы заключается в окислении наконечников, в этом случае их можно попытаться зачистить. Если эта процедура не дала результатов, то наконечники придется менять.
  3. Не функционируют контрольные лампочки. Если перегорела сама лампочка или вышел из строя ее контроллер, то эти элементы подлежат замене. Как и в предыдущем случае, проблема также может заключаться в плохой проводке — поврежденные провода нужно поменять, а закисленные контакты — очистить. Как вариант, проблема может заключаться в недостаточном прилегании контактов патрона индикатора к самой микросхеме. Если это так, то контакты нужно подогнуть либо произвести замену патрона.
  4. Не работает тахометр или спидометр. Такие неисправности проявляются достаточно редко и, как правило, причина кроется непосредственно в поломке устройства. Нужно произвести диагностику и замену элементов при необходимости.
  5. Перестала работать подсветка, при этом все приборы работают в нормальном режиме. Возможно, причина заключается в повреждении кабеля подсветки контрольного щитка. Нужно произвести его проверку и, если нужно, поменять (автор видео — канал UFO Tuning).

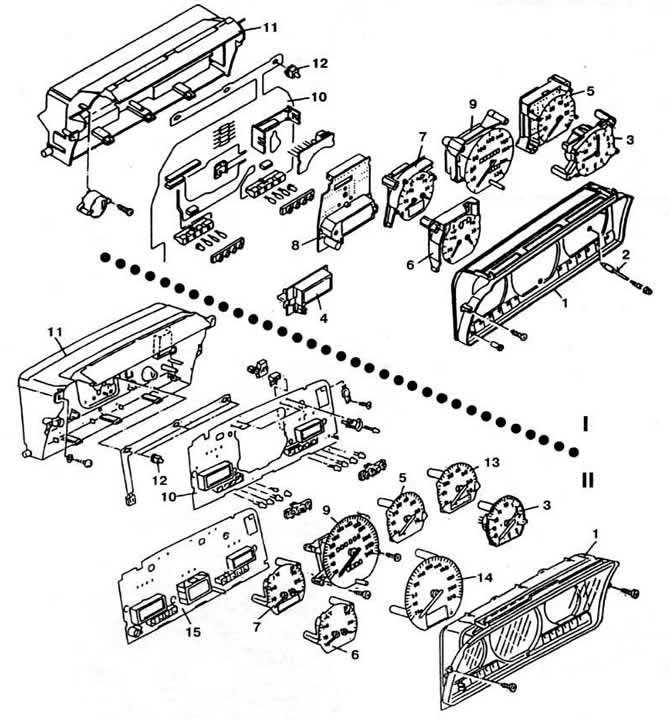

12.21. Элементы комбинации приборов

Снимите комбинацию приборов.

КОНТРОЛЬНЫЕ ЛАМПЫ И ЛАМПЫ ОСВЕЩЕНИЯ КОМБИНАЦИИ ПРИБОРОВ

Снятие

Снятие лампочки с патроном с комбинации приборов

ПОРЯДОК ВЫПОЛНЕНИЯ
1. С обратной стороны комбинации приборов поверните
патрон соответствующей лампы по часовой стрелки и извлеките его с
печатной платы (см. рис. ).
2. Лампы вмонтированы в патрон, и замену их
необходимо производить как блок.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности,
обратной снятию.

СТАБИЛИЗАТОР НАПРЯЖЕНИЯ

Снятие

Расположение стабилизатора напряжения на печатной плате комбинации приборов

ПОРЯДОК ВЫПОЛНЕНИЯ
1. С обратной стороны комбинации приборов отвинтите
винт и снимите стабилиза тор напряжения с контактов печатной платы
(см. рис. ).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности,
обратной снятию.

УКАЗАТЕЛИ ТОПЛИВА И ТЕМПЕРАТУРЫ — МОДЕЛИ НИЗКОЙ СЕРИИ

Снятие

Снятие переднего обрамления комбинации приборов

ПОРЯДОК ВЫПОЛНЕНИЯ
1. С передней стороны комбинации приборов снимите
кнопку обнуления суточного счетчика.
2. В верхней части комбинации приборов освободите
два фиксатора и снимите переднее обрамление комбинации приборов (см.
рис. ).
3. Отвинтите две гайки и извлеките соответствующий
указатель из комбинации приборов.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности,
обратной снятию.

УКАЗАТЕЛИ ТОПЛИВА И ТЕМПЕРАТУРЫ — МОДЕЛИ ВЫСОКОЙ СЕРИИ

Снятие и установка указателей топлива и температуры производится таким же образом,
как и на моделях низкой серии, за исключением того, что указатели крепятся четырьмя
гайками.

ТАХОМЕТР

Расположение гаек крепления тахометра

Снятие и установка тахометра производится таким же образом, как и указателей
топлива и температуры, за исключением того, что тахометр крепится тремя гайками
(см. рис. ).

СПИДОМЕТР

Снятие

Расположение винтов крепления спидометра

ПОРЯДОК ВЫПОЛНЕНИЯ
1. С передней стороны комбинации приборов снимите
кнопку обнуления суточного счетчика.
2. В верхней части комбинации приборов освободите
два фиксатора и снимите переднее обрамление комбинации приборов.
3. С задней стороны комбинации приборов отвинтите
четыре винта и снимите спидометр (см. рис. ).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности,
обратной снятию.

ПЕЧАТНАЯ ПЛАТА

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите с комбинации приборов все лампы,
указатели и стабилизатор напряжения.
2

Соблюдая осторожность, снимите печатную
плату с комбинации приборов

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности,
обратной снятию.

Элементы комбинации приборов Opel Vectra A

Общие сведения

Снимите комбинацию приборов.

КОНТРОЛЬНЫЕ ЛАМПЫ И ЛАМПЫ ОСВЕЩЕНИЯ КОМБИНАЦИИ ПРИБОРОВ

Снятие

Снятие лампочки с патроном с комбинации приборов

Общие сведения
1. С обратной стороны комбинации приборов поверните патрон соответствующей лампы по часовой стрелки и извлеките его с печатной платы (см. рис. Снятие лампочки с патроном с комбинации приборов).
2. Лампы вмонтированы в патрон, и замену их необходимо производить как блок.

Установка

Общие сведения
1. Установка производится в последовательности, обратной снятию.

СТАБИЛИЗАТОР НАПРЯЖЕНИЯ

Снятие

Расположение стабилизатора напряжения на печатной плате комбинации приборов

Общие сведения
1. С обратной стороны комбинации приборов отвинтите винт и снимите стабилиза тор напряжения с контактов печатной платы (см. рис. Расположение стабилизатора напряжения на печатной плате комбинации приборов).

Установка

Общие сведения
1. Установка производится в последовательности, обратной снятию.

УКАЗАТЕЛИ ТОПЛИВА И ТЕМПЕРАТУРЫ — МОДЕЛИ НИЗКОЙ СЕРИИ

Снятие

Снятие переднего обрамления комбинации приборов

Общие сведения
1. С передней стороны комбинации приборов снимите кнопку обнуления суточного счетчика.
2. В верхней части комбинации приборов освободите два фиксатора и снимите переднее обрамление комбинации приборов (см. рис. Снятие переднего обрамления комбинации приборов).
3. Отвинтите две гайки и извлеките соответствующий указатель из комбинации приборов.

Установка

Общие сведения
1. Установка производится в последовательности, обратной снятию.

УКАЗАТЕЛИ ТОПЛИВА И ТЕМПЕРАТУРЫ — МОДЕЛИ ВЫСОКОЙ СЕРИИ

Снятие и установка указателей топлива и температуры производится таким же образом, как и на моделях низкой серии, за исключением того, что указатели крепятся четырьмя гайками.

ТАХОМЕТР

Расположение гаек крепления тахометра

Снятие и установка тахометра производится таким же образом, как и указателей топлива и температуры, за исключением того, что тахометр крепится тремя гайками (см. рис. Расположение гаек крепления тахометра).

СПИДОМЕТР

Снятие

Расположение винтов крепления спидометра

Общие сведения
1. С передней стороны комбинации приборов снимите кнопку обнуления суточного счетчика.
2. В верхней части комбинации приборов освободите два фиксатора и снимите переднее обрамление комбинации приборов.
3. С задней стороны комбинации приборов отвинтите четыре винта и снимите спидометр (см. рис. Расположение винтов крепления спидометра).

Установка

Общие сведения
1. Установка производится в последовательности, обратной снятию.

ПЕЧАТНАЯ ПЛАТА

Снятие

Общие сведения

1. Снимите с комбинации приборов все лампы, указатели и стабилизатор напряжения.

2

Соблюдая осторожность, снимите печатную плату с комбинации приборов.

Установка

Общие сведения
1. Установка производится в последовательности, обратной снятию.

Видео про «Элементы комбинации приборов» для Opel Vectra A

Подсветка приборной панели Opel Vectra A

Основные значки на приборной панели

Пересвет приборной панели Опель Вектра А (родные шкалы)

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Opel
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Органы управления и контрольные приборы

Распиновка приборки

  • Топливный датчик.
  • Бортовой термометр.
  • Тахометр.
  • Сенсор спидометра.
  • Общий плюс.
  • Дублирующий силовой кабель.
  • Пустой.
  • Общий минус приборки.
  • Минусовая клемма поворотников и противотуманных фонарей.
  • Лампа индикации дальнего света.
  • Противотуманные огни передней части автомобиля.
  • Левый поворот. Также индикация проходит через контакт во время работы аварийной сигнализации.
  • Пустой провод. Не использующийся вывод нередко применяется пользователями для вывода индикации дополнительного оборудования, установленного во время эксплуатации машины.
  • Датчик ТС.
  • Лампа проверить двигатель.
  • Лампочка S.
  • Сигнал индикаторов системы АБС.
  • Пустой.
  • Не используется.
  • Лампа зарядки аккумуляторной батареи.
  • Плюсовая клемма приборки.
  • Система давления масла в двигателе.
  • Контрольная лампа включения стояночного тормоза.
  • Подушки безопасности.
  • Индикаторы замков ремней безопасности. Вывод один для всех защелок.
  • Левая сторона ламп прицепного устройства.
  • Аналогично для правой стороны прицепа.
  • Правый поворотник.
  • Противотуманные фонари кормовой части автомобиля.
  • Габаритные фонари и подсветка приборов.

Указанная распиновка приведена для бензиновой, самой распространенной версии автомобиля. На дизелях или более продвинутых модификациях машины, расположение выводов и их количество может отличаться.

Ремонт панели приборов (Opel Vectra C)

Симптомы: сначала все нормально, потом на 2-3 секунды загораются почти все контрольные лампы, и потом приборка отключается полностью. Обычно после глушения авто всё вновь работает, иногда также помогает нажатие на кнопку обнуления пробега, но ненадолго. ПРОБЛЕМА: плохой контакт в месте пайки 12-контактного разъёма на самой панели. РЕШЕНИЕ: разобрать и пропаять.

Последовательность действий:

Снимаем верхнюю пластиковую накладку рулевой колонки. Для этого выворачиваем руль, вытаскиваем заглушки и откручиваем по одному саморезу (под крестовую отвертку) справа и слева:

Снимаем две декоративные накладки с панели приборов слева (короткую) и справа (длинную) от рулевой колонки. Для этого просто тянем их на себя.

После этого можно вытащить кожух, закрывающий рулевую колонку от пыли (пластиковый с кожзамом)

Откручиваем 2 самореза, крепящих панель приборов. Нужна длинная шестигранная отвёртка:

Вытягиваем панель на себя и отсоединяем разъём сзади справа. Для отключения разъёма нужно нажать на белый фиксатор (1) и потянуть на за чёрный рычажок (2):

Кладём панель на стол стеклом вниз и откручиваем все саморезы. Нужна маленькая шестигранная отвёртка (Т8):

Открутив саморезы, снимаем заднюю крышку, отодвигаем защёлки и убираем стекло:

Из бумаги вырезаем «защиту» для циферблатов (чтобы не заляпать и не поцарапать). И снимаем стрелки. Для этого аккуратно тянем за них как можно ближе к оси вращения (за чёрные крышечки). Можно двумя тонки отвёртками, можно ногтями. Очень легко снять, если при этом поворачивать их в ту сторону, в которую они не хотят повернуться, т.е. повернуть сами стрелки на оси против часовой стрелки):

После снятия стрелок отодвигаем пластиковые фиксаторы и убираем циферблат. Видим то место, которое нужно пропаять:

Источник

Корректировка срока техобслуживания

Как обнулить сервисный световой индикатор обслуживания Opel Astra G (Opel Astra Classic II). По годам: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006:

  • Зажигание выключено.
  • Нажмите и удерживайте кнопку сброса одометра поездки.
  • Включите зажигание за одну позицию до запуска двигателя.
  • Примерно на 2 секунды на дисплее появятся технические символы INSP.
  • Удерживайте нажатой кнопку одометра поездки, пока на дисплее не появится текст «- — -».

Если описанная выше процедура сброса сервисного индикатора Opel Astra G не подходит, попробуйте это:

  • Сядьте в машину и закройте дверь.
  • Нажмите и удерживайте педаль тормоза.
  • Нажмите и удерживайте кнопку сброса отключения, при этом тормоз по-прежнему должен быть зажат.
  • Включите зажигание за одну позицию до запуска двигателя.
  • На дисплее появится сообщение «InSP», а под InSP это «- — — -».
  • Продолжайте удерживать кнопку отключения и педаль тормоза около 15 секунд.

В этот момент должно вспыхнуть InSP, а затем компьютер сбросит пробег 19 000 (в некоторых случаях вместо 19 000 появится другое число, например, 15 000 или 30 000). Вы можете отпустить кнопку отключения и педаль тормоза, и индикатор будет сброшен.

Кнопка сброса сервисного интервала

Как вам сбросить сервисный индикатор Opel Astra H (Opel Astra Classic III). По годам: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012:

  • Сядьте в машину и закройте дверь.
  • Нажмите и удерживайте педаль тормоза.
  • Нажмите и удерживайте кнопку сброса отключения, при этом тормоз по-прежнему должен быть выжат.
  • Включите зажигание за одну позицию до запуска двигателя.
  • На дисплее появится сообщение «InSP», а под InSP это «- — — -».
  • Продолжайте удерживать кнопку отключения и педаль тормоза около 15 секунд.

В этот момент должно вспыхнуть InSP, а затем сбросить пробег 19 000 (в некоторых случаях вместо 19 000 появится другое число, например, 15 000 или 30 000). Вы можете отпустить кнопку отключения и педаль тормоза, и индикатор будет сброшен.

Если описанная выше процедура обнуления сервисного индикатора Opel Astra H не работает, попробуйте это:

  • Зажигание выключено.
  • Нажмите и удерживайте кнопку сброса одометра поездки.
  • Включите зажигание за одну позицию до запуска двигателя.
  • На дисплее примерно на 2 секунды загорятся символы INSP.
  • Удерживайте нажатой кнопку одометра поездки, пока на дисплее не появится текст «- — -».
  • Вы можете отпустить кнопку отключения, теперь индикатор сброшен.

Как можно сбросить сервисный интервал на Opel Astra J 2009, 2010, 2011, 2012:

  • Включите зажигание за одну позицию до запуска двигателя.
  • Нажимайте кнопку MENU, пока на дисплее не появится меню информации об автомобиле и настройки.
  • Вращайте кнопку с двумя стрелками, расположенную рядом с кнопкой МЕНЮ, вверх и вниз, пока не появится сообщение «Оставшийся срок службы масла».
  • Нажмите и удерживайте кнопку SET/CLR, нажмите педаль тормоза.
  • Отпустите кнопку SET/CLR и педаль тормоза, выключите зажигание.

Выбор сервиса всегда остается за вами, хотя многие автомобилисты стремятся к полному ТО, зная, что предварительная проверка всех рутинных аспектов может в конечном итоге улучшить производительность и продлить срок службы автомобиля. Механический обзор функций, в том числе шин, тормозов, фильтров и жидкостей, также может помочь предотвратить возникновение каких-либо долговременных проблем и избежать неприятных затрат!

Opel Astra h как сбросить ошибки — Автогностика

Доброго времени суток уважаемые астроводы! Езжу на Opel astra H Z16XEP 2007 года. Подскажите кто сталкивался что за поломка могла выдать следующие ошибки? 23002 неисправность первичной цепи управл. бензонасосом30400 Пропуски зажигания в 4 цилиндре160030А -? 210300 Отсутствует связь с CAN-BUS210400 переполнен Счетчик сброса CAN-BUSНадеюсь расшифровал ошибки правильно.Гнать машину в сервис нет возможности (слишком далеко от цивилизации нахожусь)Если ошибки мало что говорят, то перечислю симптомы: такое ощущение что машина едет на половине движка но нет ни каких подергиваний просто такое ощущение что вместо 1.6 где-то 0.5машину больше 60 разогнать не реально! Машина заводиться как и прежде прекрасно с пол оборота. Если кто может подсказать где порыться в машине буду очень признателен.

Sergey (Zebediah) Сергей, Спасибо большое, я тоже склоняюсь к модулю зажигания.

Sergey (Zebediah) Сергей, К сожалению нет но записался к знакомому в сервис поеду посмотрим прозвоним.

Sergey (Zebediah) Sergey, нет, у меня модуль выглядел как новый.

Sergey (Zebediah) Сергей, детали не обязательно насквозь проплавиться, чтобы выйти из строя

12.21. Элементы комбинации приборов

Снимите комбинацию приборов.

КОНТРОЛЬНЫЕ ЛАМПЫ И ЛАМПЫ ОСВЕЩЕНИЯ КОМБИНАЦИИ ПРИБОРОВ

Снятие

Снятие лампочки с патроном с комбинации приборов

ПОРЯДОК ВЫПОЛНЕНИЯ
1. С обратной стороны комбинации приборов поверните
патрон соответствующей лампы по часовой стрелки и извлеките его с
печатной платы (см. рис. ).
2. Лампы вмонтированы в патрон, и замену их
необходимо производить как блок.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности,
обратной снятию.

СТАБИЛИЗАТОР НАПРЯЖЕНИЯ

Снятие

Расположение стабилизатора напряжения на печатной плате комбинации приборов

ПОРЯДОК ВЫПОЛНЕНИЯ
1. С обратной стороны комбинации приборов отвинтите
винт и снимите стабилиза тор напряжения с контактов печатной платы
(см. рис. ).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности,
обратной снятию.

УКАЗАТЕЛИ ТОПЛИВА И ТЕМПЕРАТУРЫ — МОДЕЛИ НИЗКОЙ СЕРИИ

Снятие

Снятие переднего обрамления комбинации приборов

ПОРЯДОК ВЫПОЛНЕНИЯ
1. С передней стороны комбинации приборов снимите
кнопку обнуления суточного счетчика.
2. В верхней части комбинации приборов освободите
два фиксатора и снимите переднее обрамление комбинации приборов (см.
рис. ).
3. Отвинтите две гайки и извлеките соответствующий
указатель из комбинации приборов.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности,
обратной снятию.

УКАЗАТЕЛИ ТОПЛИВА И ТЕМПЕРАТУРЫ — МОДЕЛИ ВЫСОКОЙ СЕРИИ

Снятие и установка указателей топлива и температуры производится таким же образом,
как и на моделях низкой серии, за исключением того, что указатели крепятся четырьмя
гайками.

ТАХОМЕТР

Расположение гаек крепления тахометра

Снятие и установка тахометра производится таким же образом, как и указателей
топлива и температуры, за исключением того, что тахометр крепится тремя гайками
(см. рис. ).

СПИДОМЕТР

Снятие

Расположение винтов крепления спидометра

ПОРЯДОК ВЫПОЛНЕНИЯ
1. С передней стороны комбинации приборов снимите
кнопку обнуления суточного счетчика.
2. В верхней части комбинации приборов освободите
два фиксатора и снимите переднее обрамление комбинации приборов.
3. С задней стороны комбинации приборов отвинтите
четыре винта и снимите спидометр (см. рис. ).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности,
обратной снятию.

ПЕЧАТНАЯ ПЛАТА

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите с комбинации приборов все лампы,
указатели и стабилизатор напряжения.
2

Соблюдая осторожность, снимите печатную
плату с комбинации приборов

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности,
обратной снятию.

Элементы комбинации приборов Opel Vectra A

Общие сведения

Снимите комбинацию приборов.

КОНТРОЛЬНЫЕ ЛАМПЫ И ЛАМПЫ ОСВЕЩЕНИЯ КОМБИНАЦИИ ПРИБОРОВ

Снятие

Снятие лампочки с патроном с комбинации приборов

Общие сведения
1. С обратной стороны комбинации приборов поверните патрон соответствующей лампы по часовой стрелки и извлеките его с печатной платы (см. рис. Снятие лампочки с патроном с комбинации приборов).
2. Лампы вмонтированы в патрон, и замену их необходимо производить как блок.

Установка

Общие сведения
1. Установка производится в последовательности, обратной снятию.

СТАБИЛИЗАТОР НАПРЯЖЕНИЯ

Снятие

Расположение стабилизатора напряжения на печатной плате комбинации приборов

Общие сведения
1. С обратной стороны комбинации приборов отвинтите винт и снимите стабилиза тор напряжения с контактов печатной платы (см. рис. Расположение стабилизатора напряжения на печатной плате комбинации приборов).

Установка

Общие сведения
1. Установка производится в последовательности, обратной снятию.

УКАЗАТЕЛИ ТОПЛИВА И ТЕМПЕРАТУРЫ — МОДЕЛИ НИЗКОЙ СЕРИИ

Снятие

Снятие переднего обрамления комбинации приборов

Общие сведения
1. С передней стороны комбинации приборов снимите кнопку обнуления суточного счетчика.
2. В верхней части комбинации приборов освободите два фиксатора и снимите переднее обрамление комбинации приборов (см. рис. Снятие переднего обрамления комбинации приборов).
3. Отвинтите две гайки и извлеките соответствующий указатель из комбинации приборов.

Установка

Общие сведения
1. Установка производится в последовательности, обратной снятию.

УКАЗАТЕЛИ ТОПЛИВА И ТЕМПЕРАТУРЫ — МОДЕЛИ ВЫСОКОЙ СЕРИИ

Снятие и установка указателей топлива и температуры производится таким же образом, как и на моделях низкой серии, за исключением того, что указатели крепятся четырьмя гайками.

ТАХОМЕТР

Расположение гаек крепления тахометра

Снятие и установка тахометра производится таким же образом, как и указателей топлива и температуры, за исключением того, что тахометр крепится тремя гайками (см. рис. Расположение гаек крепления тахометра).

СПИДОМЕТР

Снятие

Расположение винтов крепления спидометра

Общие сведения
1. С передней стороны комбинации приборов снимите кнопку обнуления суточного счетчика.
2. В верхней части комбинации приборов освободите два фиксатора и снимите переднее обрамление комбинации приборов.
3. С задней стороны комбинации приборов отвинтите четыре винта и снимите спидометр (см. рис. Расположение винтов крепления спидометра).

Установка

Общие сведения
1. Установка производится в последовательности, обратной снятию.

ПЕЧАТНАЯ ПЛАТА

Снятие

Общие сведения

1. Снимите с комбинации приборов все лампы, указатели и стабилизатор напряжения.

2

Соблюдая осторожность, снимите печатную плату с комбинации приборов.

Установка

Общие сведения
1. Установка производится в последовательности, обратной снятию.

Видео про «Элементы комбинации приборов» для Opel Vectra A

Подсветка приборной панели Opel Vectra A

Основные значки на приборной панели

Пересвет приборной панели Опель Вектра А (родные шкалы)

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Opel
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
