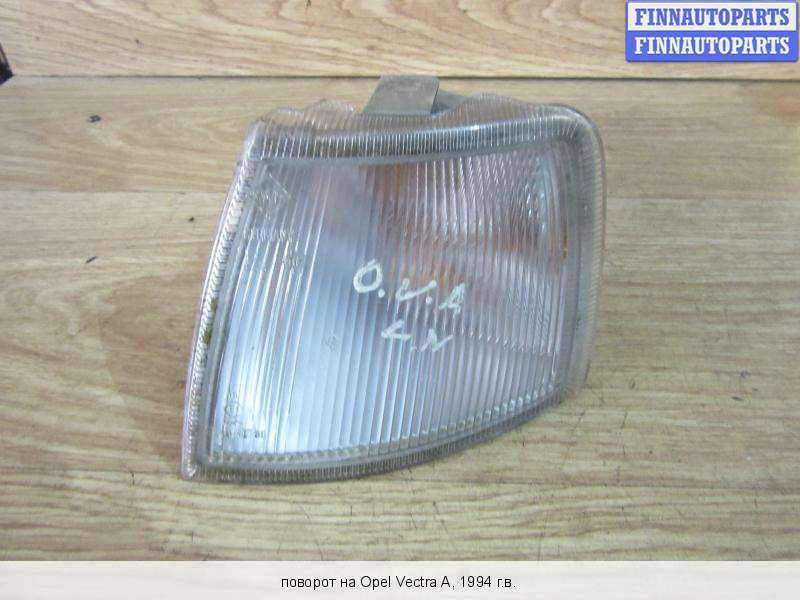

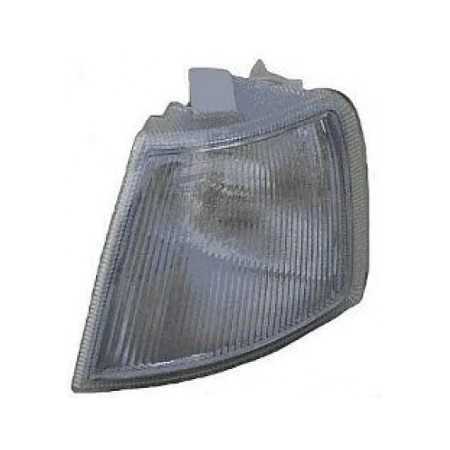

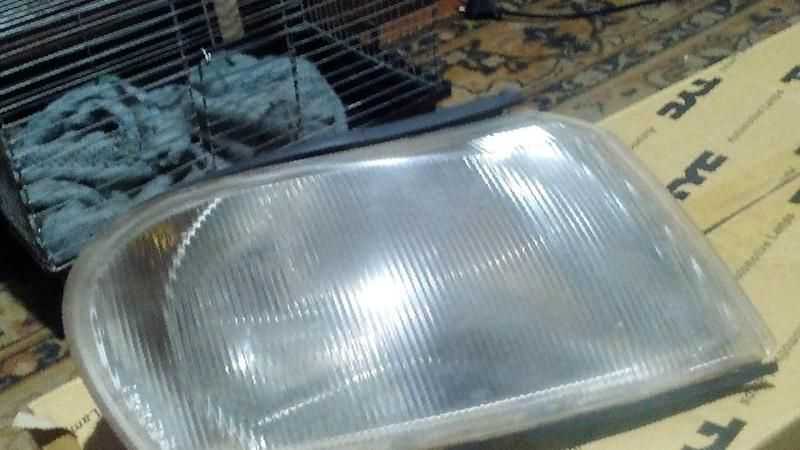

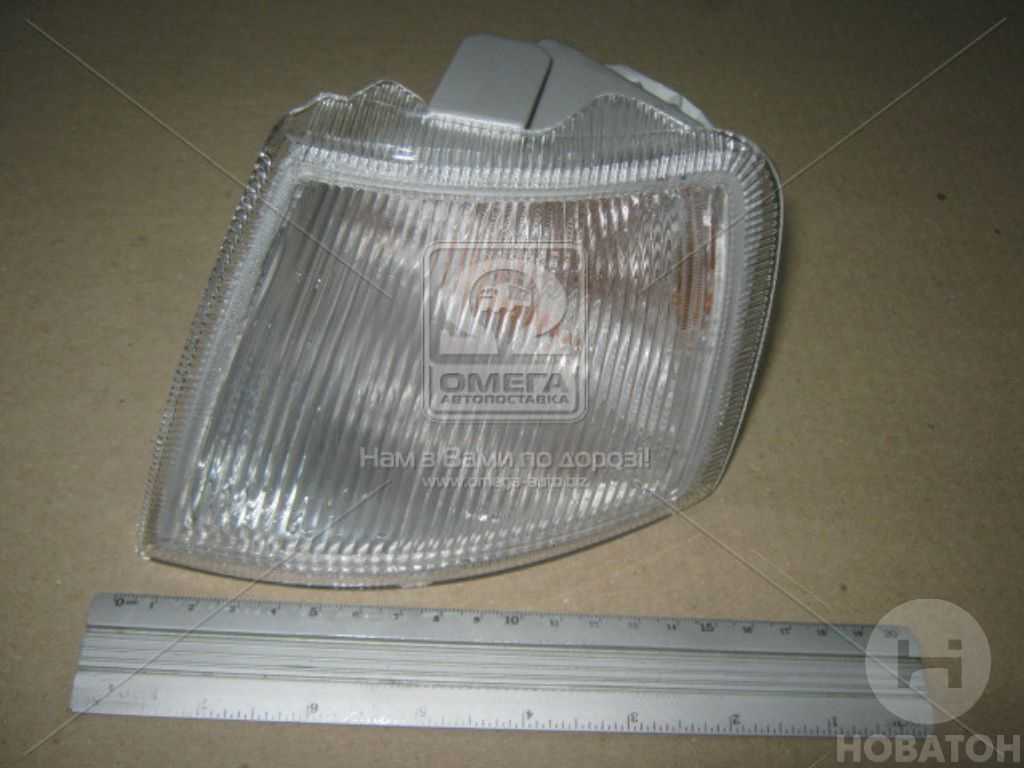

Передний указатель поворотов опель вектра а

12.64. Электрические схемы

Электрические схемы представлены в упрощенном варианте.

Под нижней линией на схеме имеются номера координат, по которым, используя
ключ, можно определить цепь или элемент схемы.

Цепи подачи положительного напряжения расположены в верхней части схемы. Линия,
обозначенная цифрой 30, находится постоянно под напряжением, а линия с цифрой
15 находится под напряжением только при включенном зажигании.

Номера в квадратах обозначают координату, в которой подсоединяется данный провод.

В качестве примера рассмотрим электрическую цепь переключателя поворотов, расположенную
между координатами 496 и 498. Питание электрической цепи осуществляется от линии
15 после включения зажигания через предохранитель F22 в 10А. Если автомобиль
оборудован механической коробкой передач, электричес кая цепь проходит по проводу
сечением 0,75 мм (SV 0,75) через контакт 12 в электрическом разъеме Х5 к переключателю
указателей поворотов 87. От переключателя электрическая цепь продолжается по
белому проводу с черной полоской сечением 0,75 мм (WSSW 0,75) через контакт
2 электрического разъема Х5 и контакт 1 электрического разъема Х6 к лампам накаливания
(Е17 и Е18). Электрическая цепь оканчивается коричневым проводом, который соединяет
каждый патрон лампочки с массой автомобиля.

Сокращения на электрических схемах

ABS Антиблокировочная тормозная система 4WD Полный привод
АС Кондиционер LWR Корректор света фар
AZV Сцепное устройство прицепа М1.5 Системы управления двигателем Bosch Motronic M1.5
AT Автоматическая коробка передач М2.5 Системы управления двигателем Bosch Motronic M2.5
АТС Автоматическая регулировка температуры МОТ Motronic
BR Бортовой компьютер МТ Механическая коробка передач
СС Контроль системы управления MUL Система впрыска топлива Multec
CRC Круиз-контроль N Норвегия
D Дизель NS Передние противотуманные фары
DS Система защиты NSL Задние противотуманные фонари
DT Турбодизель OEL Датчики давления/уровня масла
DWA Противоугонная система ОРТ Оборудование, поставляемое по особому заказу
DZM Тахометр PBSL Стояночный тормоз (автоматическая коробка передач, селектор
в положении Р)
EFC Крыша с электрическим приводом (Кабриолет) P/N Парковка/нейтраль (автоматическая коробка передач)
EKS Охрана (окна с электрическим стеклоподъемником) РОТ Потенциометр
ЕМР Радиоприемник RC Система управления уровнем задней подвески
EUR Двигатель RFS Фонари заднего хода
EZ + Е1 Плюс система зажигания (с самодиагностикой) RHD Правый привод
EZV Ecotronic SD Люк
FH Электрические стеклоподъемники SH Сидения с подогревом
GB Великобритания SRA Стеклоомыватели и стеклоочистители фар
HS Обогреватель стекла TANK Датчик уровня топлива
HW Стеклоочиститель заднего стекла ТО Турбодизель
HZG Обогрев TEMP Указатель температуры
HRL Лампа багажного отделения TFL Управление светом
INS Комбинация приборов TKS Освещение в салоне, включающееся при открывании дверей
IRL Подсветка салона, включающаяся при открывании дверей TSZI Зажигание
КАТ Каталитический конвертер VGS Карбюратор
KBS Жгут проводов WEG Счетчик пройденного расстояния
KV Контакт, распределительный элемент WHR Система управления уровнем задней подвески
L3.1 Система впрыска топлива (Bosch L3. 1 -Jetronic) WS Зуммер
LCD Дисплей ZV Центральный замок
LHD Левый привод ZYL Цилиндр
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Opel
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

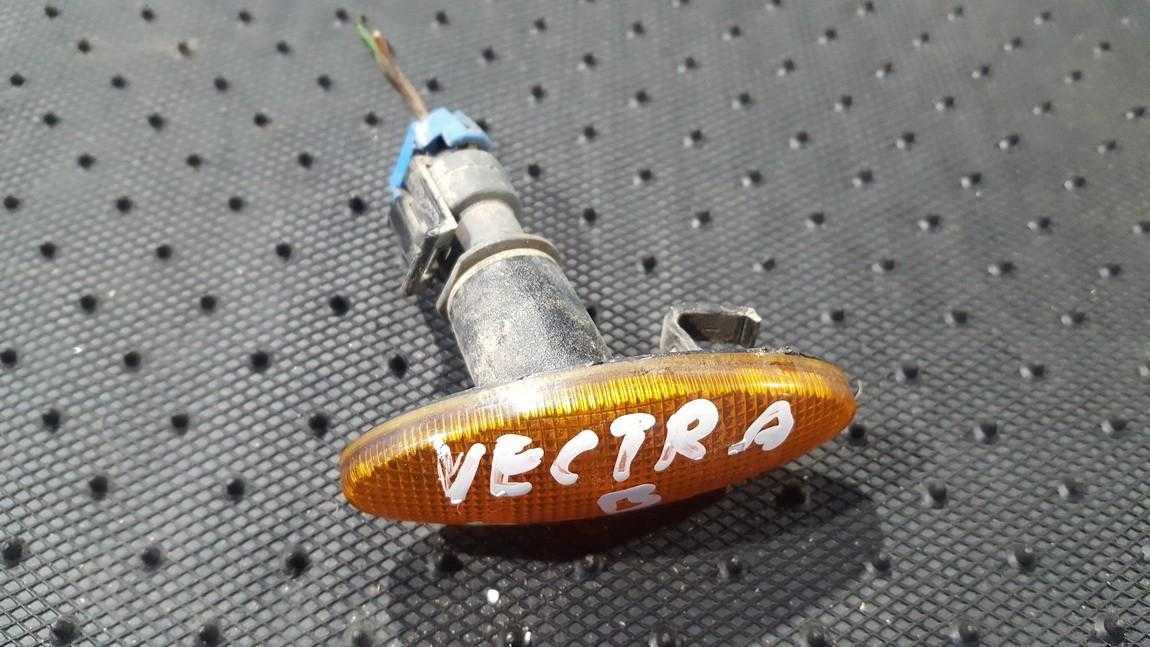

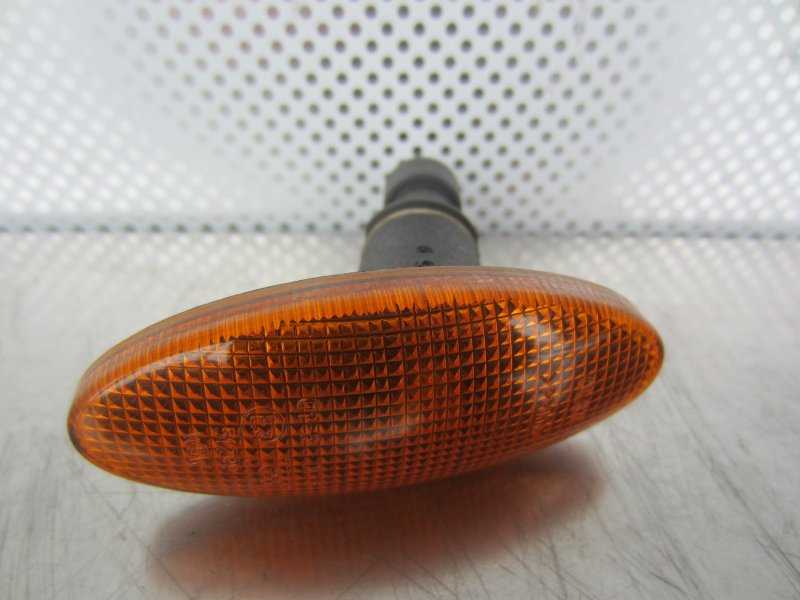

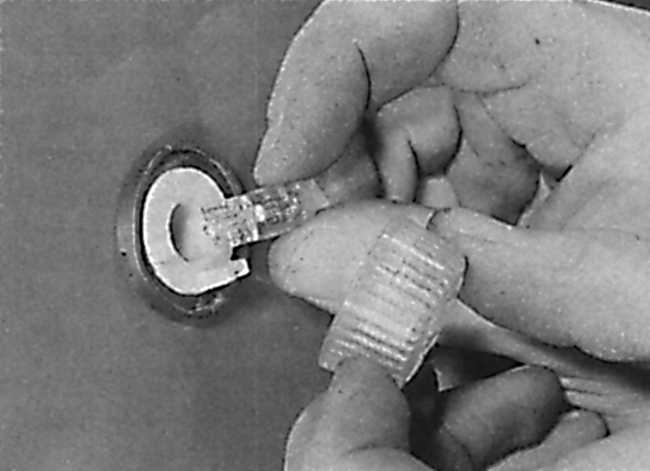

Боковой повторитель поворотов опель вектра а
