Система охлаждения двигателя

Рисунок 2.246

Всегда используйте антифриз1940650/ 9194431 (красный). Убедитесь в том, что концентрация составляет: 50% воды и 50% антифриза. Антифриз не только защищает всю систему охлаждения от замораживания, но также защищает все омывающиеся охлаждающей жидкостью части от отложений и коррозии.

Качество воды также играет важную роль. Вода питьевого качества обычно отвечает этим требованиям.

Двигатель может быть поврежден при использовании не рекомендованного антифриза.

Если радиатор, головка блока цилиндров или прокладка головки блока цилиндров были заменены, старая охлаждающая жидкость не должна использоваться повторно.

В систему охлаждения двигателя входят насос, от которого охлаждающая жидкость подается под давлением в радиатор, электровентилятор, термостат, расширительный бачок и шланги.

На моделях с автоматической трансмиссией в радиаторе есть теплообменник для охлаждения рабочей жидкости этой трансмиссии.
Соблюдайте предосторожность: не пытайтесь снять крышку горловины расширительного бачка если двигатель горячий, так как вы подвергаетесь риску получить ожог.
Если крышку необходимо снять при таких условиях (хотя это НЕ рекомендуется), надо снизить в системе давление. Нельзя, чтобы антифриз попадал на кожу или окрашенные поверхности автомобиля

Сразу же смывайте следы от антифриза большим количеством воды. Никогда не оставляйте антифриз в открытом контейнере Детей и домашних животных привлекает приятный запах антифриза, однако вдыхание антифриза может привести к фатальному исходу.
Если двигатель горячий, электровентилятор охлаждения может включиться, даже если двигатель не работает, поэтому будьте осторожны и во время работы в моторном отделении следите за тем, чтобы волосы, одежда и т.п. были дальше от вентилятора

Нельзя, чтобы антифриз попадал на кожу или окрашенные поверхности автомобиля. Сразу же смывайте следы от антифриза большим количеством воды. Никогда не оставляйте антифриз в открытом контейнере Детей и домашних животных привлекает приятный запах антифриза, однако вдыхание антифриза может привести к фатальному исходу.
Если двигатель горячий, электровентилятор охлаждения может включиться, даже если двигатель не работает, поэтому будьте осторожны и во время работы в моторном отделении следите за тем, чтобы волосы, одежда и т.п. были дальше от вентилятора.

Доливка охлаждающей жидкости

Откройте систему охлаждения.

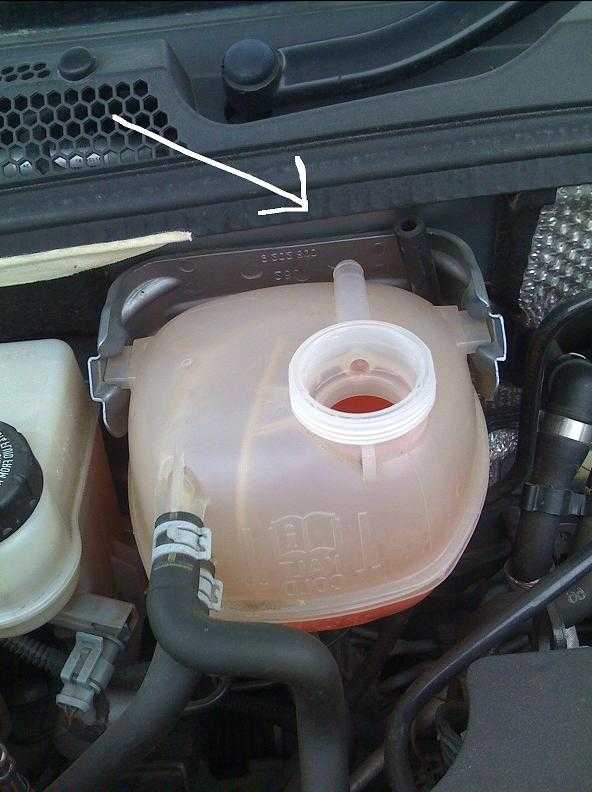

Отверните крышку расширительного бачка охлаждающей жидкости.

Рисунок 2.247

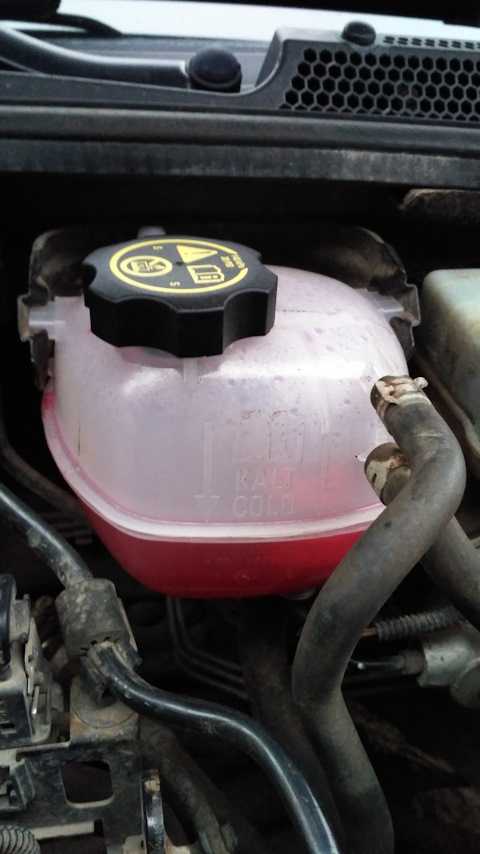

Залейте охлаждающую жидкость до нижнего отметки расширительного бачка охлаждающей жидкости (рисунок 2.247).

Закройте систему охлаждения.

Заверните крышку расширительного бачка охлаждающей жидкости.

Дайте двигателю прогреться при 2500 мин до включения вентилятора радиатора.

Удалите воздух из системы охлаждения.

Дайте двигателю поработать в течение приблизительно 2 мин при 2000–2500 мин.

Остановите двигатель и дайте ему остыть.

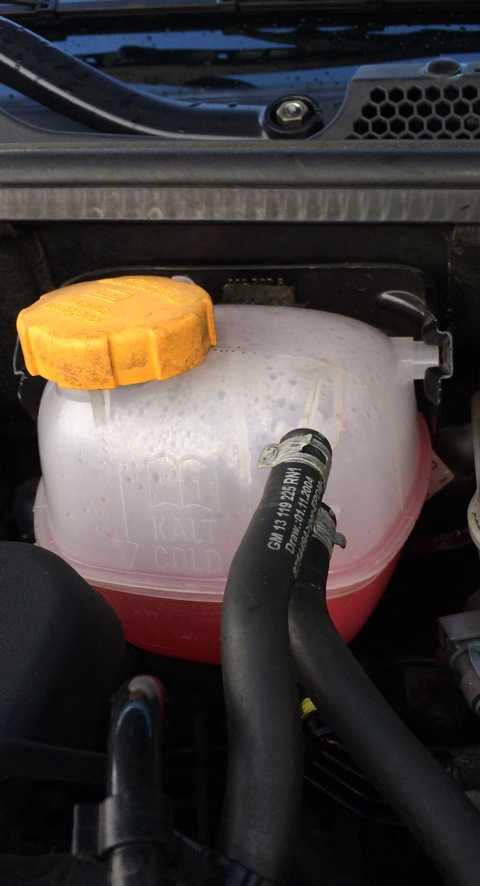

Проверьте уровень охлаждающей жидкости и долейте охлаждающую жидкость до метки «COOL».

Проверка герметичности системы охлаждения

Проверьте уровень охлаждающей жидкости и откорректируйте в случае необходимости.

Рисунок 2.248

Установите адаптер КМ 471 и проверочное оборудование для радиатора, на расширительный бачок (следуйте инструкциям изготовителя) (рисунок 2.248).

Создайте в системе охлаждения давление приблизительно 100 кПа (1 бар).

Снимите испытательное оборудование и закройте расширительный бачок.

Замена шлангов системы охлаждения
Если проверкой установлено, что необходимо менять шланги, — замените их.

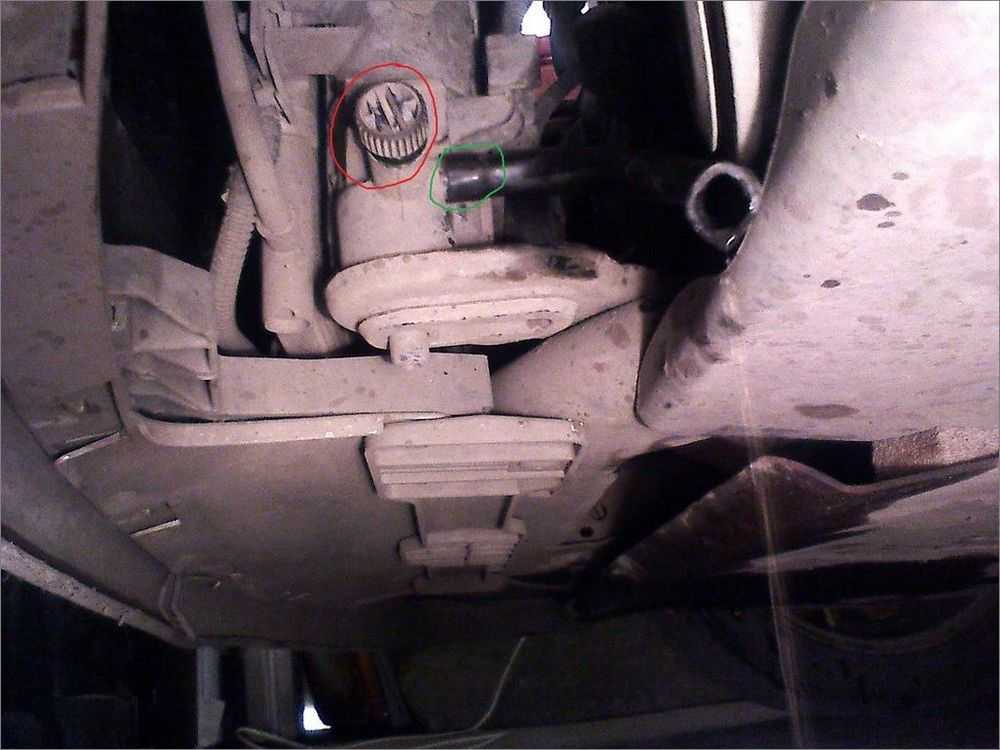

Слейте жидкость из охлаждающей системы. Если время ее замены не подошло — ее можно будет использовать вторично, перелив жидкость в чистый сосуд.
Снимая шланг, ослабьте отверткой зажимы. Если шланги горячие. — НЕ пытайтесь их отсоединить, как и другие детали системы.
Установите шланги на место и залейте систему охлаждения.
Тщательно проверьте, нет ли утечки.


Течет антифриз, что делать?

Профилактический осмотр состояния антифриза позволяет своевременно обнаружить неполадки системы охлаждения и избежать серьезных поломок автомобиля

Для этого обращают внимание на два основных фактора — внешнее состояние и уровень охлаждающей жидкости

Если существенно изменился цвет антифриза, появился рыжеватый, коричневый или черный оттенок — это говорит о низком качестве раствора. Недостаток присадок не только снижает эффективность охлаждения, но и приводит к ускоренной коррозии задействованных узлов и деталей.

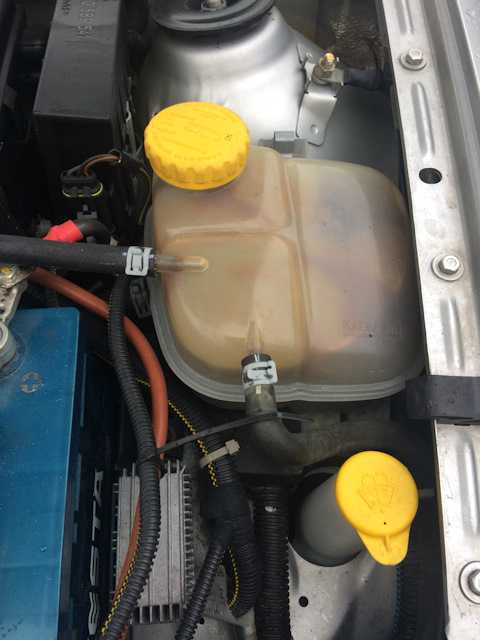

Износ соединений и их коррозия также отображаются на охлаждающей жидкости в расширительном бачке. Появление осадка, стружки, посторонних примесей и мусора — все это указывает на неисправности определенных деталей и требует не только тщательной диагностики и ремонта, но и замены охлаждающей жидкости.

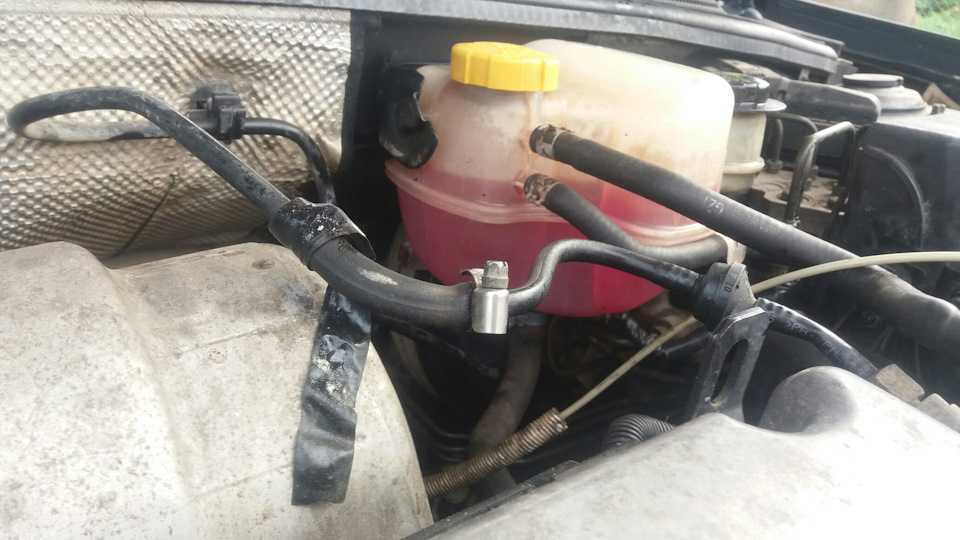

Наиболее актуальным вопросом для автовладельцев выделяют ситуацию со снижением уровня антифриза. Обычно ее связывают с утечкой охлаждающей жидкости, для выявления таковой проводят осмотр и диагностику системы.

Утечка охлаждающей жидкости обычно связана с выходом из строя комплектующих: трещины шлангов, неплотность пробок, коррозия соединений — все это приводит к вытеканию антифриза. Для самостоятельного ремонта понадобится одновременная замена неисправных компонентов и самой охлаждающей жидкости.

Также снижение уровня антифриза может быть связано с потерей охлаждающих свойств. В этой ситуации наблюдается частый перегрев двигателя и самой жидкости, что приводит к ее постепенному выкипанию. В расширительном бачке вследствие данного процесса появляется пена.

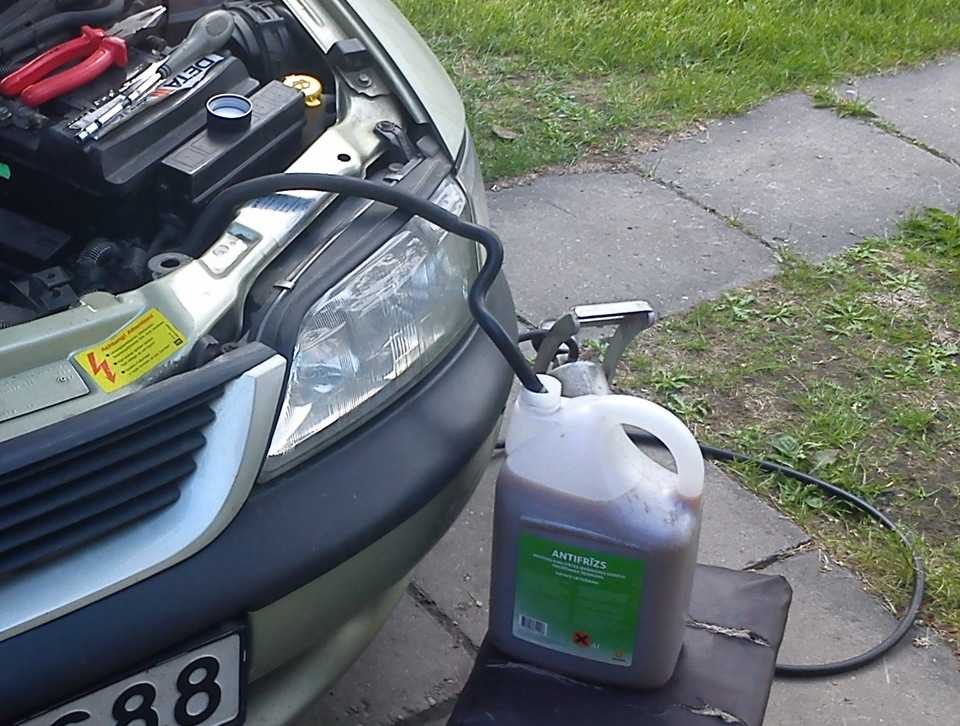

Замена антифриза в Опеле Вектра Ц производится с одновременным устранением и ремонтом неисправностей. От автовладельца требуется лишь простое следование инструкциям и навыки работы с двигателем, при отсутствии таковых рекомендуется обратиться за помощью к специалистам.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Инструкция по снятию и разборке

Для демонтажа и ремонта контрольного щитка вам нужно будет выполнить такие действия:

В первую очередь демонтируется верхний кожух рулевой колонки, чтобы сделать это, прокрутите рулевое колесо от центрального положения в левую сторону. Сделав это, вы сможете увидеть черную заглушку.
Демонтировав заглушку, вы увидите черный винт, который нужно выкрутить, аналогичные действия производятся с заглушкой и болтов, установленными с другой стороны.
Следующим этапом будет демонтаж крышки — сняв ее, с правой и левой стороны вы увидите винты, которые также надо открутить, один из болтов расположен посредине крышки. Можно их полностью не откручивать, а вывернуть так, чтобы можно было демонтировать подрулевой переключатель, расположенный справа. Этот элемент фиксируется на двух защелках, на них надо одновременно нажать, после чего сам переключатель вытянуть влево. Непосредственно сам разъем можно не извлекать, поскольку контрольный щиток и так выйдет.
После этих действий надо будет демонтировать рамку щитка, для этого выкрутите четыре винта — два из них находится внизу, а еще два — вверху. Демонтаж рамки должен производиться наиболее аккуратно, нельзя допустить снятие прорезиненных вставок на ней, также нужно быть осторожным с самой торпедой, поскольку для снятия рамки нужно приложить усилия. Сделав это, вы увидите еще два винта — они фиксируют приборную панель.
Чтобы демонтировать щиток, верхнюю защелку следует открыть влево, после чего поддеть ее и вытащить вверх. Сделав это, контрольный щиток можно демонтировать.
После снятия приборной панели нужно открутить пять винтов и демонтировать защитный кожух. После этих действий производится снятие рамки приборки со стеклом — вам потребуется отогнуть пять защелок и, используя отвертку, поддеть рамку, после чего произвести демонтаж щитка с платой

Если надо демонтировать стрелки, то для начала положите на саму шкалу лист бумаги, после чего осторожно подденьте стрелку отверткой. Сняв стрелки, можно произвести демонтаж самой микросхемы, чтобы сделать это, отогните четыре стальных фиксатора на одометре, а также четыре пластмассовых защелки.
По сути, теперь вы полностью разобрали приборку

Остается самое сложно — произвести ее ремонт или замену вышедших из строя компонентов. Если вы никогда ранее не сталкивались с похожей задачей, то лучше доверить эту процедуру квалифицированному электрику. В противном случае есть большой риск что-то сделать неправильно, таким образом еще больше ухудшив функциональность устройства. После ремонта сборка производится в обратной последовательности.

1. Извлеките заглушку рулевой колонки.

2. Выкрутите болты и отожмите защелки.

3. Демонтируйте щиток и разберите его.

Извините, в настоящее время нет доступных опросов.

Обслуживание системы

Проверка технического состояния

Внимание Крышку системы охлаждения открывать только на холодном двигателе. Не открывать крышку системы охлаждения, при работающем двигателе или на не остывшем двигателе, так как системы охлаждения находится под давлением

Возможен выброс пара и горячей охлаждающей жидкости, что может привести к получению травм.

Примечание Двигатель имеет систему охлаждения закрытого типа с расширительным бачком с компенсационным клапаном в крышке бачка и без крышки радиатора.

1. Выключить двигатель.

2. Снять крышку радиатора. При необходимости вытащить радиатор в сборе. Установить на заливную горловину радиатора специальное приспособление.

3. С помощью специального приспособления, создать избыточное давление в системе. Довести давление до максимально допустимых 138 кПа. Удерживать данное давление в течение 2 минут. Если в течение данного времени давление будет падать, необходимо выполнить проверку на наличие утечек охлаждающей жидкости.

Примечание Не подводить давления с помощью специального приспособления, превышающее рабочее давление в системе охлаждения. В противном случае возможно повреждение элементов системы охлаждения.

Примечание При слишком резком нажатии на плунжер насоса специального приспособление, как результат может быть не точное снятие показаний манометра.

4. Если после замены регулировочной крышки все равно имеет место падение давления, возможны утечки в радиатор трансмиссионной жидкости. Проверить трансмиссионную жидкость на наличие в ней охлаждающей жидкости. При необходимости, устранить утечки и заменить трансмиссионную жидкость.

5. Если охлаждающей жидкости в трансмиссионной жидкости не обнаружено, значит возможны утечки жидкость в двигатель. Проверить охлаждающую жидкость на наличие моторного масла и моторное масло на наличие охлаждающей жидкости.

Проверка технического состояния крышки радиатора

1. Отвернуть крышку радиатора, после чего промыть крышку водой.

2. Установить крышку на приспособление для проверки под давлением.

3. Если давление не понижается при достижении номинального давления крышки или давление не стабильно – заменить крышку.

Минимальная частота

1. Используя подходящий маркер, нанести на водяной насос или шкив вентилятора и на лопасть метки.

2. Убедиться в том, что кондиционер выключен.

Распространенные неисправности

Какие в работе проводки Опель Вектра Б или Астра H могут произойти неисправности:

1. Короткое замыкание — одна из наиболее распространенных проблем. При КЗ перегорает предохранительный элемент, а если вместо него был установлен самодельный предохранитель, то это может привести и к перегоранию изоляции того или иного участка цепи. В том случае, если провод установлен отдельно, не в связке с другими кабелями, то это лучше всего — в данном случае менять нужно будет только проводок. Другое дело, если сам кабель, изоляция которого подверглась перегоранию, находится в жгуте. Если это так, то оплавление изоляционного слоя произойдет и с другими проводами, расположенными рядом. В свою очередь, такая проблема может привести к возгоранию.
2. Обрыв цепи в автомобилях Опель Омега, Астра H или в любой другой модели — это не настолько опасная проблема, при обрыве максимум, с чем придется столкнуться автомобилисту — неработоспособность оборудования.
3. Отсутствие либо плохой контакт в соединениях. Довольно часто, когда блок управления выдает ошибку на приборной панели Check Engine, при этом указывая на неисправность того или иного датчика, причина заключается просто в плохом его контакте. При этом блок управления будет расценивать этот датчик как неработоспособный. Для диагностики плохого соединения понадобится вольтметр. Его нужно подключить к массе, то есть кузову или двигателю авто, а вторым щупом — к выводу соединений, диагностика уровня напряжения осуществляется с обоих сторон. Уровень снижения напряжения должен составлять не выше 0.5 вольт.
4. Неисправность оборудования — самая простая с точки зрения диагностики поломка. Вы точно знаете, что вышло из строя и вам остается только заменить то или иное устройство. Однако, перед заменой желательно понять, в чем заключается причина выхода из строя оборудования, чтобы не допустить такой же проблемы в будущем.
5. Неисправность аккумулятора отразиться на работе многих потребителей энергии. Более того, с разряженной батареей у вас не получится даже запустить двигатель. Причин разряда может быть несколько — нарушение правил использования, износ в результате долгой эксплуатации либо производственные дефекты.
6. Генератор — это устройство, которое питает все потребители энергии в бортовой системе авто во время движения, в отличие от АКБ, который питает оборудование в начале эксплуатации авто. Если генератор начинает работать некорректно, это одновременно может отразиться на функционировании многих узлов. Сам генератор состоит из многих элементов, поэтому если вы уверены в том, что проблема заключается именно в этом узле, все его составляющие нужно будет проверить. А для этого придется произвести демонтаж механизма и его разборку для выявления слабых мест (автор — канал Volodymyr Zagryvyi / Владимир Загривый).
