Оперативная замена фазовращателей опель астра h (н) z16xer (фазорегуляторов)

Замена фазорегулятора Опель Астра Н Z16XER в автосервисе

Менять систему фазорегулятора необходимо в автосервисе, где имеется специальное оборудование и обученный персонал, который способен не только распознать неисправность, но и квалифицированно поменять неисправные механизмы.

ВАЖНО! Для замены шестерней необходимы специальные фиксаторы, которые имеются далеко не в каждом автосервисе. Кроме этого, в сервисе должны быть еще и обученные специалисты, умеющие работать с такими фиксаторами

Если в СТО нет приспособлений, которые фиксируют валы в определенном положении, автолюбителю рекомендуется обратиться в другой автосервис. Также владельцу Опель Астра Н необходимо знать, что клапаны и шестерни отремонтировать невозможно. Их только меняют на новые. Сейчас выпускаются модернизированные не только клапаны, но и шестерни, срок службы которых увеличен. Наши специалисты рекомендуют вместе с заменой шестерней и клапанов заменить ремень ГРМ.

Проверка и регулировка зазоров в приводе клапанов Опель Астра А

1. Руководства по ремонту
2. Руководство по ремонту Опель Астра 1991-1998 г.в.
3. Проверка и регулировка зазоров в приводе клапанов

3.3.11. Проверка и регулировка зазоров в приводе клапанов

Для компенсации температурного расширения в приводе клапанов должен быть определенный зазор. Слишком маленький зазор приводит к нарушению фаз газораспределения и снижению компрессии. В крайних случаях клапаны деформируются и подгорают. Слишком большой зазор приводит к сильному шуму при работе. Фазы газораспределения нарушаются. Вследствие малого времени открытия клапанов и плохого наполнения цилиндров уменьшается мощность двигателя и его работа становится неустойчивой.

Правильная работа клапанов возможна только тогда, когда клапаны имеют хорошее уплотнение, зазоры в их приводе не превышают допустимых значений, а концы стержней клапанов не имеют наклепа.

Зазоры в приводе клапанов необходимо проверять и регулировать при плановом техническом обслуживании, после ремонта и при появлении шума в клапанном механизме. Зазоры в клапанах проверяются и регулируются на холодном двигателе.

Определение толщины регулировочной шайбы

Замерить микрометром толщину ранее стоявшей регулировочной шайбы. Результат записать. Обозначение толщины шайбы находится на одной из ее сторон.

Характеристики двигателей Опель Z14XEP

Деградация мембраны в системе вентиляции газов в картере

Силовые агрегаты Opel Z18XER и Opel Z16XER, изготовленные до 13 октября 2008 года, имеют хорошо известную проблему. В комплектацию системы вентиляции картерных газов входит мембрана из специальной резины. При длительной эксплуатации происходит деградация резинового уплотнителя, нарушается герметичность системы. Удаление картерных газов осуществляется с перебоями, воздух подсасывается снаружи, появляется посторонний шум.

Перемычка на передней стенке мотора давала течь из-за некачественной отливки.

Если владелец автомобиля слышит свист воздуха при работе двигателя, необходимо найти причину дефекта. Для этого необходимо извлечь масляный щуп, снимается крышка маслозаливной горловины. Если посторонний шум прекращается, проблема — в потере герметичности мембраны. Также определить поломку можно по кодам ошибок при диагностике мотора.

Последствия износа мембраны следующие:

• воздушные потоки, минуя фильтрующий элемент, поступают из моторного отсека под клапанную крышку;
• в картере создается повышенное давление газа, в результате происходит выдавливание масла из силового агрегата, поршневые кольца работают с перебоями;
• теряется мощность двигателя, обороты начинают «плавать», фиксируются проблемы с запуском мотора, может выйти из строя блок зажигания;
• сразу после запуска силовой агрегат начинает глохнуть.

Самостоятельно выполнить разборку клапана и заменить мембрану сложно. Лучше всего обратиться в сервисный центр. Опытные инженеры целиком заменят клапанную крышку или установят только новую мембрану.

Как работает клапан фазорегулятора

О признаках неисправности клапана фазорегулятора и его заклинивание в открытом положении говорит отсутствие холостых оборотов и нестабильной работе двигателя. Чтобы понять, почему это происходит, давайте разберёмся с механизмом работы фазовращателя.

Первоначально клапан «фазора» закрыт, то есть зазоры между штоком и корпусом присутствуют в нижней части прибора. При этом моторное масло оказывает давление на лопатки фазовращателя и удерживает его поворотную часть в исходном положении.

Как только на соленоид поступает питание, шток клапана выталкивается вниз, а масло начинает поступать по другим каналам. В этом случае возникает давление на лопатки фазорегулятора с обратной стороны, что в свою очередь способствует смещению шестерни ГРМ относительно распредвала – именно так осуществляется изменение фаз газораспределения.

Заклинивание клапана в открытом состоянии будет особенно заметно на холостом ходу или в режиме низких оборотов, то есть тогда, когда распределительный вал и шестерня должны находиться в нулевом положении. Из-за смещения фаз впускные клапаны закрываются с запаздыванием.

На высоких оборотах это не влияет на наполнение цилиндров, поскольку свою роль играет инерция газового потока. А вот в режиме холостого хода позднее закрывание впускных клапанов приводит к частичному вытеснению рабочей смеси из цилиндров, что приводит к неравномерной работе и уменьшению крутящего момента.

Это интересно: Замена охлаждающей жидкости на Рено Логан

Ещё кое-что полезное для Вас:

• Регулировка клапанов на Логане
• Замена масла в МКПП Рено Логан и Сандеро
• Замена термостата Рено Логан

Почему требуется замена фазорегуляторов Опель Астра H?

Причиной появления неисправности часто бывает отказ клапанов. Они могут быть старого образца, тогда у них шток изготовлен из твердого сплава, а стакан – из мягкого металла. В результате работы стакан быстро изнашивается, и механизм может заклинить. Модернизированные механизмы не имеют этого недостатка. И шток, и стакан изготавливаются из одинакового материала, что исключает разность износа.

Основным устройством фазовращателя являются шестерни, механизм которых управляется давлением масла с помощью электромагнитов, которыми управляет электронный блок.

Основными причинами выхода из строя системы фазорегулятора могут быть:

• механическая поломка фиксатора шестерней. Может возникать при длительной эксплуатации автомобиля;
• масляное голодание – недостаточный уровень или использование масла, не предназначенного для работы в двигателях Опель Астра Н. Шестерни и клапаны чувствительны к недостатку масла в системе;
• длительное использование масла без замены. В результате фильтрующие сеточки забиваются, и прекращается его подача к механизму.

Шины

Наиболее часто используются шины размером 195/65 R15 или 205/55 R16. Рекомендуемое давление, как спереди, так и сзади – 190 кПа (200 кПа – для универсала). При полной загрузке давление может быть поднято до 200 кПа спереди (210 кПа – для универсала) и до 250 кПа сзади (260 кПа – для универсала).

В дизельных модификациях используются шины того же размера. Однако здесь требуется поддерживать более высокое давление: 210 кПа спереди и сзади, а при полной нагрузке: 250 кПа – спереди и 290 кПа – сзади.

В Opel Astra можно найти и более крупные шины: 235/55 R19.

Сложность: перебортировать сложно / выставить давление легко.

Время работы: 1 час / 10 минут.

Кому доверить: лучше довериться специалистам на шиномонтаже / можно выполнить самостоятельно.

Начальная стадия поломки z18xer — дизельный звук при запуске

Начальным симптомом данной проблемы станет дизельный шум при запуске двигателя, который пройдёт через несколько секунд. В чём же причина такого шума? Это начинают шуметь муфты механизма изменения фаз. Как показывает практика, они начинают шуметь из-за недостатка масла или из-за некачественного моторного масла, к которому очень чувствителен данный механизм. Некачественное масло после остановки двигателя стекает обратно в поддон, не образуя на поверхности качественную плёнку, из-за этого начинается повышенный износ, который и приводит к последующему нарастающему шуму.

Также отсутствие масла может быть вызвано другой причиной- на управляющих клапанах, которые дозируют давление масла, поступающего к механизму, есть фильтрующие сеточки. Со временем эти сеточки засоряются, и маслу сложнее через них пробраться, в результате механизм изменения фаз работает на сухую.

В принципе, причина одна- отсутствие масла в достаточном количестве, не важно, что вызывает данную причину. По началу, когда износ ещё небольшой или его ещё нет, замена масла и простая прочистка узла может решить проблему

Если с проблемой не начать сразу бороться, то дизельный шум на X18XER и X16XER будет сопровождать в течение всего времени работы двигателя, а не только при запуске холодного двигателя. Это произойдёт вследствие износа муфт механизма изменения фаз. Тогда муфты будут болтаться, зазор будет огромным, и никакими присадками это не исправишь, только замена. Под замену сразу попадают шестерни, регулирующие клапана и сопутствующие расходники. Сразу можно заменить ремень ГРМ, всё равно его снимать. Ниже- список деталей с их номерами.

Список деталей для замены.

1. Клапан электромагнитный фазорегулятора (нового образца) 2 штуки (выпуск/впуск) GM 12 35 299 / 55 567 050
2. Шестерня распредвала впускная (нового образца) GM 55 567 049
3. Шестерня распредвала выпускная (нового образца) GM 55 567 048
4. Болт электромагнитного клапана 2 штуки OPEL 20 05 086
5. Втулка шестерни распредвала 2 штуки OPEL 0636924
6. Винт, torx, m10×80, зубчатое колесо к распредвалу 2 штуки OPEL 5636971
7. Сальник распредвала 2 штуки OPEL 06 36 930
8. Прокладка клапанной крышки OPEL 56 07 980
9. Крышка болта шестерен распредвалов 2 штуки 56 36 974 / 55 557 288

Хочу отметить, что на заводе знают об этой болячке, поэтому купить такие же шестерни, которые были установлены с завода, невозможно, на Опеле переработали эту деталь, и теперь они типа усиленные. Работает, ну и ладно.

Вот так выглядит данный узел в сбореА это корпус электроклапанов вместе с клапаном, через этот корпус подаётся масло к муфтам шестерёнТот же корпус, установленный на двигательВ заключение. Не используйте плохое масло, это может сказаться на самых подверженных износу деталях. Также регулярно меняйте моторное масло, чтобы оно не теряло своих свойств, особенно не изменяло вязкость и не расслаивалось.

Процесс замены

Очиститель воздуха, которым комплектуется любое автотранспортное средство, предназначен для фильтрации воздушного потока, поступающего через отопительную систему авто. Через некоторое время он засорится от грязи и пыли, проникающей снаружи. Замена салонного фильтра на Опель Астра h является обязательной частью технического обслуживания автомобиля.

Если впервые столкнулись с необходимостью замены салонного фильтра, необязательно сразу ехать на СТО и тратить свои деньги, это можно сделать самостоятельно и дома, используя универсальный набор инструмента. Поменять его несложно, на эту процедуру уйдет всего каких-то полчаса.

1. Проверяют наличие грязи под капотом авто, при ее наличии необходимо произвести очистку.
2. Открывают бардачок и выкручивают крепежные винты в количестве 4-х штук при помощи отвертки Torx T20.
3. Движением «на себя» вытягивают ящик для мелких вещей.

Обратите внимание, что при вытягивании корпус бардачка верхней частью может цепляться за декоративную панель-накладку

В левой части высвобождаются провода для подсветки внутреннего пространства бардачка. Их аккуратно отсоединяют.
Для удобства отсоединяют накладку из пластика внизу бардачка, чтобы она потом не мешала при демонтаже нижней крышки фильтра. Для этого высвобождаем 2 клипсы-защелки, проворачивая их рукой. Если этого не удается сделать, то крепления выкручивают плоской отверткой (в клипсах устроены специальные пазы).
Далее ключом на 5,5 откручивают 3 винта нижней крышки фильтра, а также пластиковые фиксаторы в количестве 3-х штук (одно на нижней стороне и два на верхней). Действия следующие: сначала отсоединяют нижнее крепление, затем, приподнимая крышку, освобождают 2 верхних

Процедуру следует выполнять очень осторожно, чтобы пластмасс не сломался.
Вынимают загрязненный очиститель и вытирают внутреннее пространство от скопившейся грязи.
По стрелке, указывающей внутрь салона автомобиля, устанавливают новый фильтр, двигая его до упора.

Демонтаж и чистка фазорегулятора

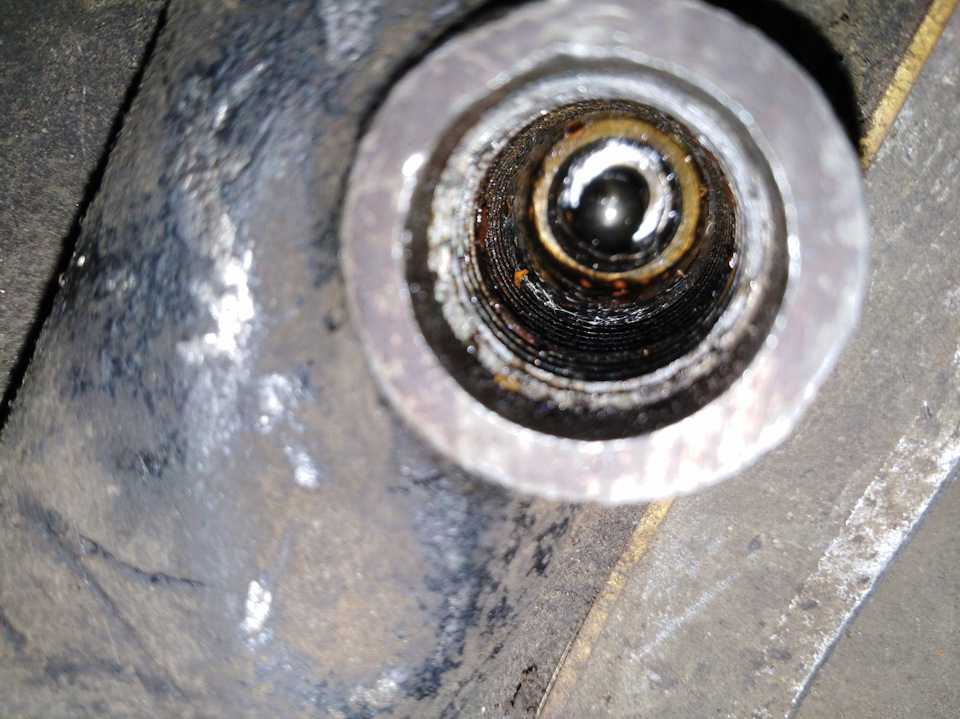

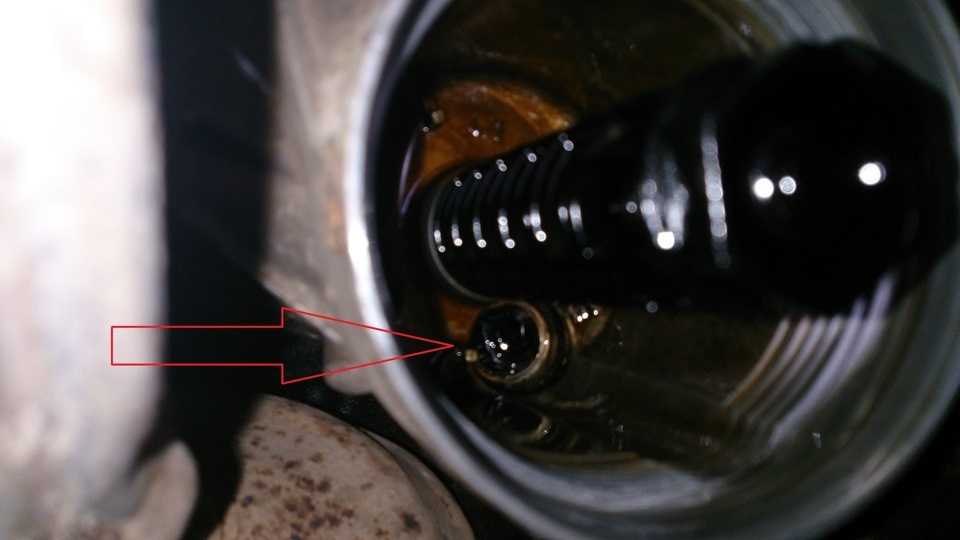

Проверку работы фазика можно выполнить и без демонтажа. Но для выполнения проверки по износу фазорегулятора его необходимо снять и разобрать. Чтобы найти где он находится нужно ориентироваться по переднему краю распредвала. В зависимости от конструкции мотора демонтаж самого фазорегулятора будет отличаться. Однако в любом случае, через его кожух перекинут ремень ГРМ. Поэтому нужно обеспечить доступ к ремню, а сам ремень нужно снять.

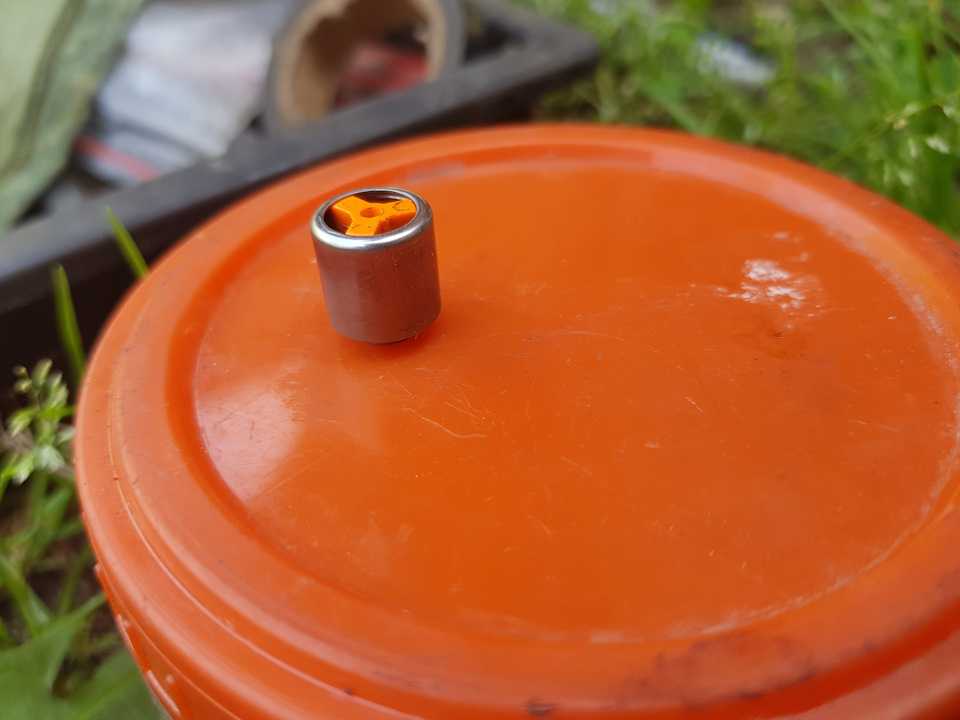

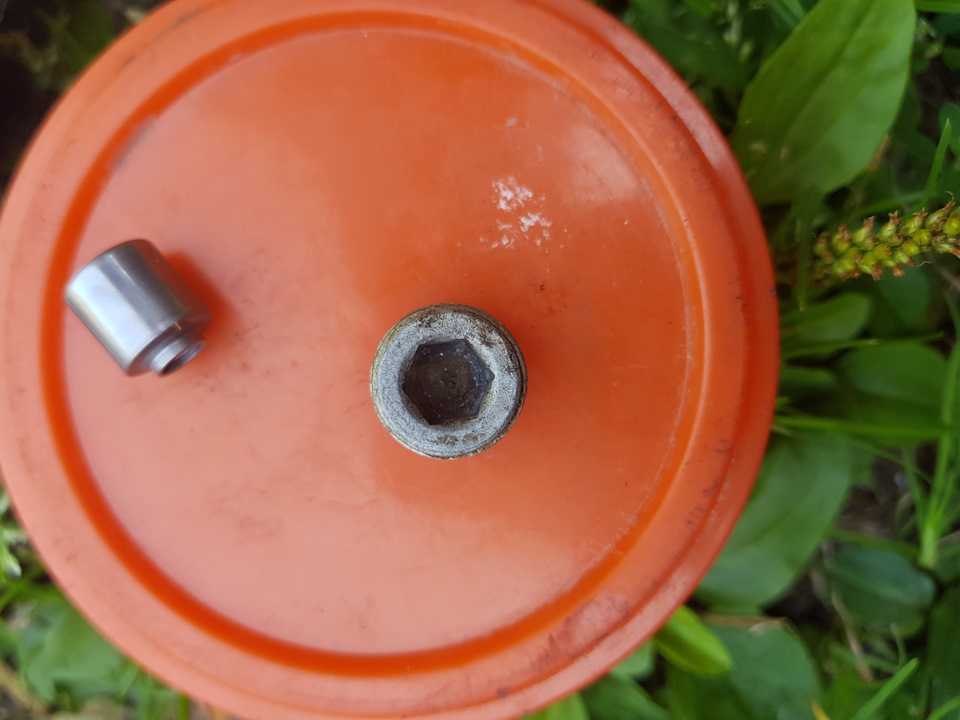

Отсоединив клапан всегда проверяйте состояние фильтрующей сетки. Если она грязная ее нужно почистить (промыть очистителем). Чтобы почистить сетку нужно аккуратно раздвинуть ее в месте защелкивания и демонтировать с посадочного места. Сетку можно промыть в бензине либо другой чистящей жидкости при помощи зубной щетки или другого нежесткого предмета.

Сам клапан фазорегулятора также можно очистить от масла и нагара (как снаружи, так и внутри, если это позволяет его конструкция) используя карбклинер. Если клапан чистый, то можно переходить к его проверке.
